Bila CPU sering disebut sebagai “otak” dari sebuah PC, mungkin Power Supply Unit (PSU) bisa disebut sebagai “jantung” dari sebuah PC. Mirip dengan fungsi jantung yang memompa darah ke seluruh tubuh, PSU memasok listrik ke dalam sistem. Hal itu membuat fungsi PSU sangatlah krusial dalam sebuah PC, sehingga tentu saja, bila pengguna benar-benar menyayangi PC-nya, dia tidak akan memilih PSU sembarangan.

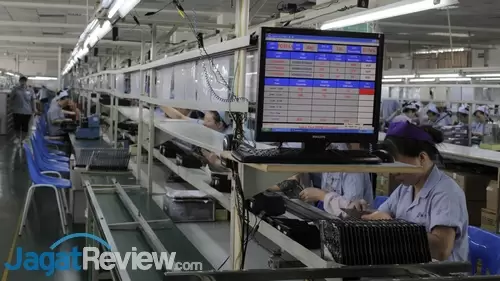

Suasana perakitan PSU di fasilitas produksi milik FSP.
Nah, mengingat fungsi PSU yang begitu penting di dalam PC, tidak ada salahnya kan kita mengenal lebih dalam PSU tersebut, termasuk mengetahui bagaimana PSU itu dibuat. Seperti yang telah kami sebutkan di artikel sebelumnya, FSP, salah satu produsen PSU ternama, mengajak tim Jagat Review untuk mengunjungi pusat produksi PSU mereka di Shenzhen, China. Kami berkesempatan melihat langsung bagaimana PSU FSP diproduksi. Dengan ijin dari pihak FSP, kami mencoba menampilkan jalannya proses produksi PSU, dari pembuatan board untuk PSU hingga perakitan menjadi PSU utuh, dalam artikel ini!
Menyiapkan Board untuk PSU
Salah satu bagian paling penting yang akan menentukan kualitas keseluruhan dari PSU adalah board utama tempat seluruh komponen dipasang. Tentunya, untuk pembuatan bagian ini, FSP benar-benar serius menggarapnya sehingga kualigas dari seluruh PSU mereka terjaga. Berikut ini adalah gambaran bagaimana pembuatan board hingga siap menampung berbagai komponen PSU.

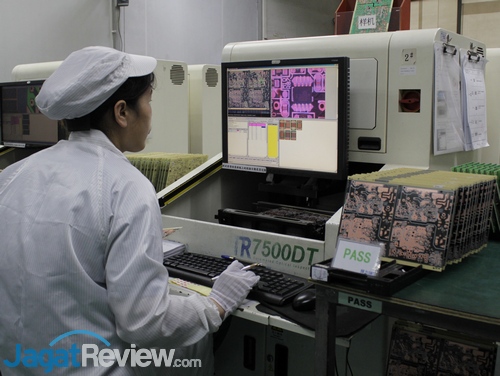

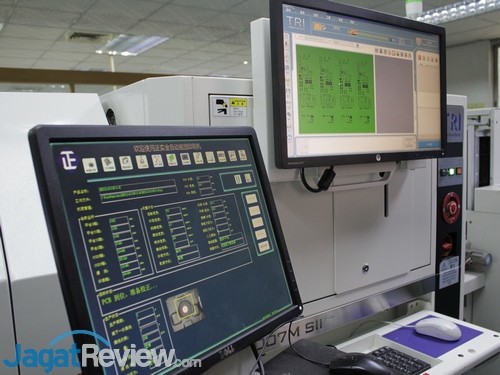

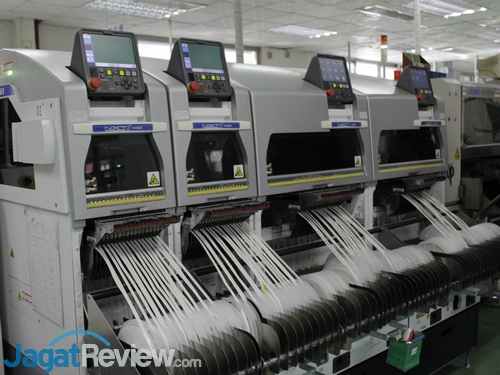

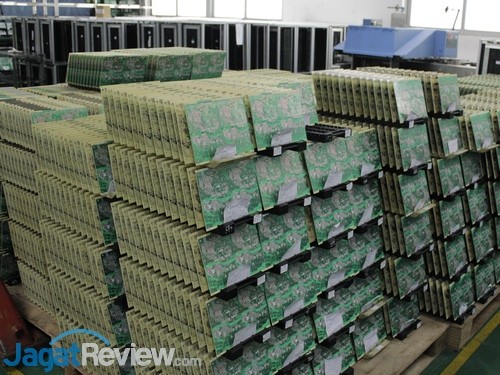

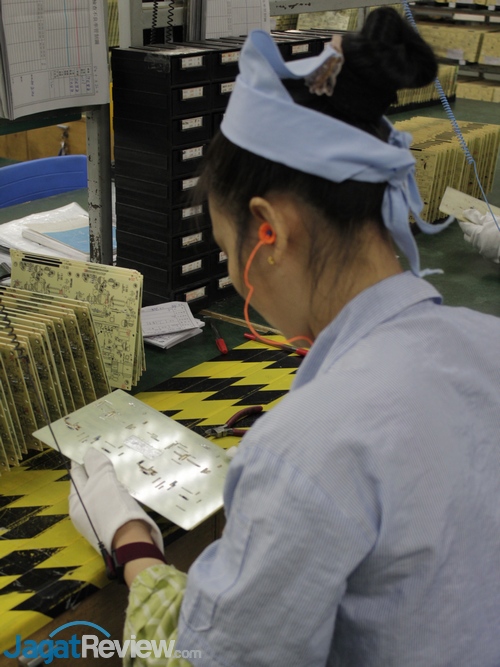

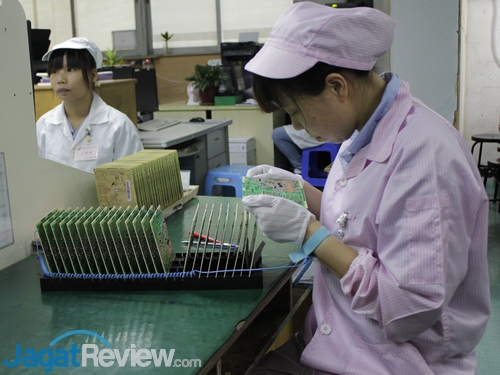

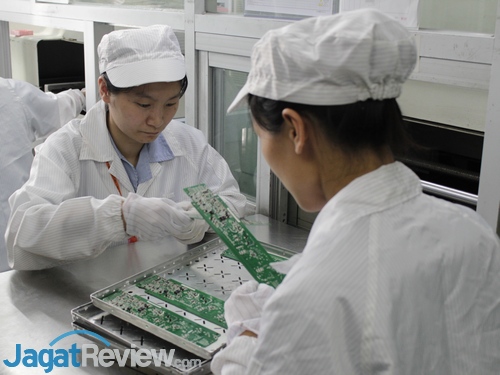

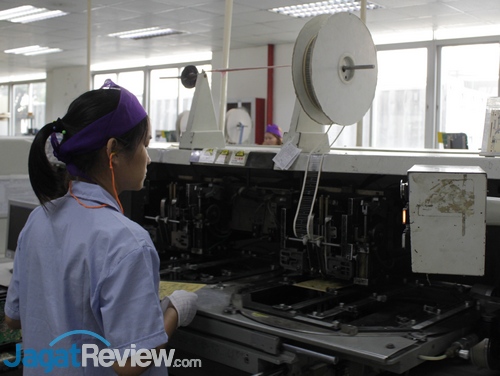

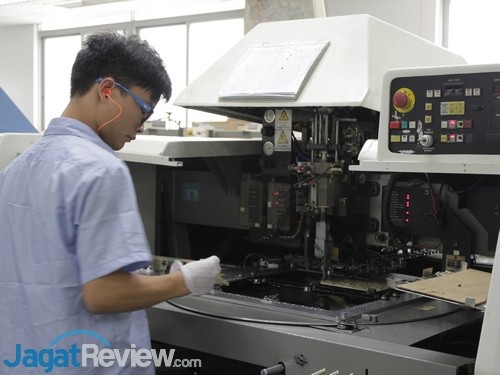

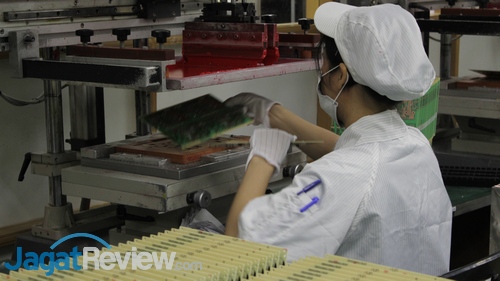

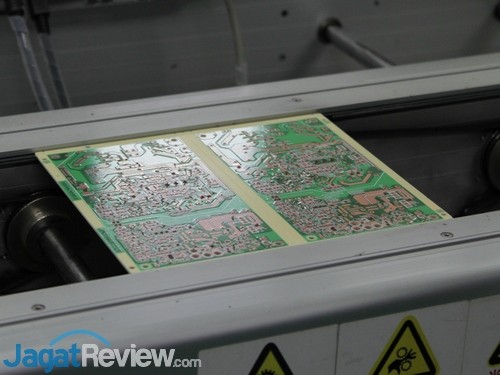

Proses diawali dari pencetakan board. Di sini, FSP menggunakan mesin printing untuk pencetakan jalur-jalur listrik di board PSU mereka.Setelah board dicetak, board dimasukkan ke dalam mesin khusus yang memantau bagaimana hasil cetakan, apakah sudah sesuai dengan standar atau belum.Untuk hasil cetakan board yang telah sesuai dengan standar, board kemudian diletakkan di roda berjalan khusus yang akan membawa board masuk ke beberapa mesin yang akan memasang beberapa IC yang dibutuhkan.Di mesin inilah IC dan controller dipasang secara cepat ke board. Pita yang menjulur masuk ke mesin merupakan wadah dari IC dan controller yang akan langsung dipasang oleh mesin ke board.Board dengan IC dan controller yang telah terpasang rapi.Pekerja di FSP memeriksa sekali lagi posisi IC dan controller di board sebelum board masuk ke mesin “panggangan”. Di dalam mesin, board akan dipanaskan secara bertahap ke suhu tertentu untuk memastikan komponen terpasang dengan sempurna dan cetakan sirkuit di atasnya tidak rusak atau terkelupas.Setelah keluar dari mesin panggangan, board akan masuk ke bagian pemeriksaan untuk memastikan IC dan controller yang terpasang sudah sesuai dan posisinya benar. Proses ini dilakukan dengan bantuan komputer.Pemeriksaan manual juga dilakukan untuk memastikan semuanya telah sesuai dengan standar.Selanjutnya, berbagai komponen dasar dari board akan dipasang dengan bantuan mesin. Pita di gulungan putih di atas mesin merupakan wadah dari berbagai komponen berukuran kecil, seperti transistor dan resistor, yang akan disolder otomatis ke board. Pita wadah komponen tersebut telah disiapkan sebelumnya dan isinya telah diurutkan sesuai urutan pemasangan komponen.Beralih ke komponen dengan posisi vertikal, seperti kapasitor. Mesin ini juga membantu FSP memasang komponen-komponen tersebut dengan cepat.Setelah komponen-komponen dasar terpasang, pekerja memeriksa sekali lagi board PSU untuk memastikan tidak ada komponen yang terlewatkan saat proses pemasangan.Board PSU kini telah siap untuk dirakit menjadi sebuah PSU utuh.
