Review HSF Raijintek Themis Evo

Pemasangan Pada Intel LGA 1150

Pemasangan HSF Raijintek Themis Evo ini tergolong cukup memiliki tantangan tersendiri. Oleh karena itu, kami menyarankan pengguna untuk membaca buku manual yang telah disediakan di dalam paket penjualan HSF ini terlebih dahulu sebelum memasang dan memakainya. Selain itu, hampir tidak ada perbedaan antara proses pemasangan mounting HSF Raijintek Themis Evo ini dengan mounting HSF Raijintek Tisis yang sudah pernah kami review sebelumnya.

Untuk pemasangan HSF Raijintek Themis Evo pada platform Intel LGA 1150 ini, pertama letakkan backplate pada bagian belakang motherboard.

Selanjutnya, masukan baut mounting pada lubang baut yang telah disesuaikan posisinya dengan spesifikasi LGA 1150.

Selanjutnya, pasang pengunci baut mounting yang akan mengunci backplate yang berada di belakang motherboard

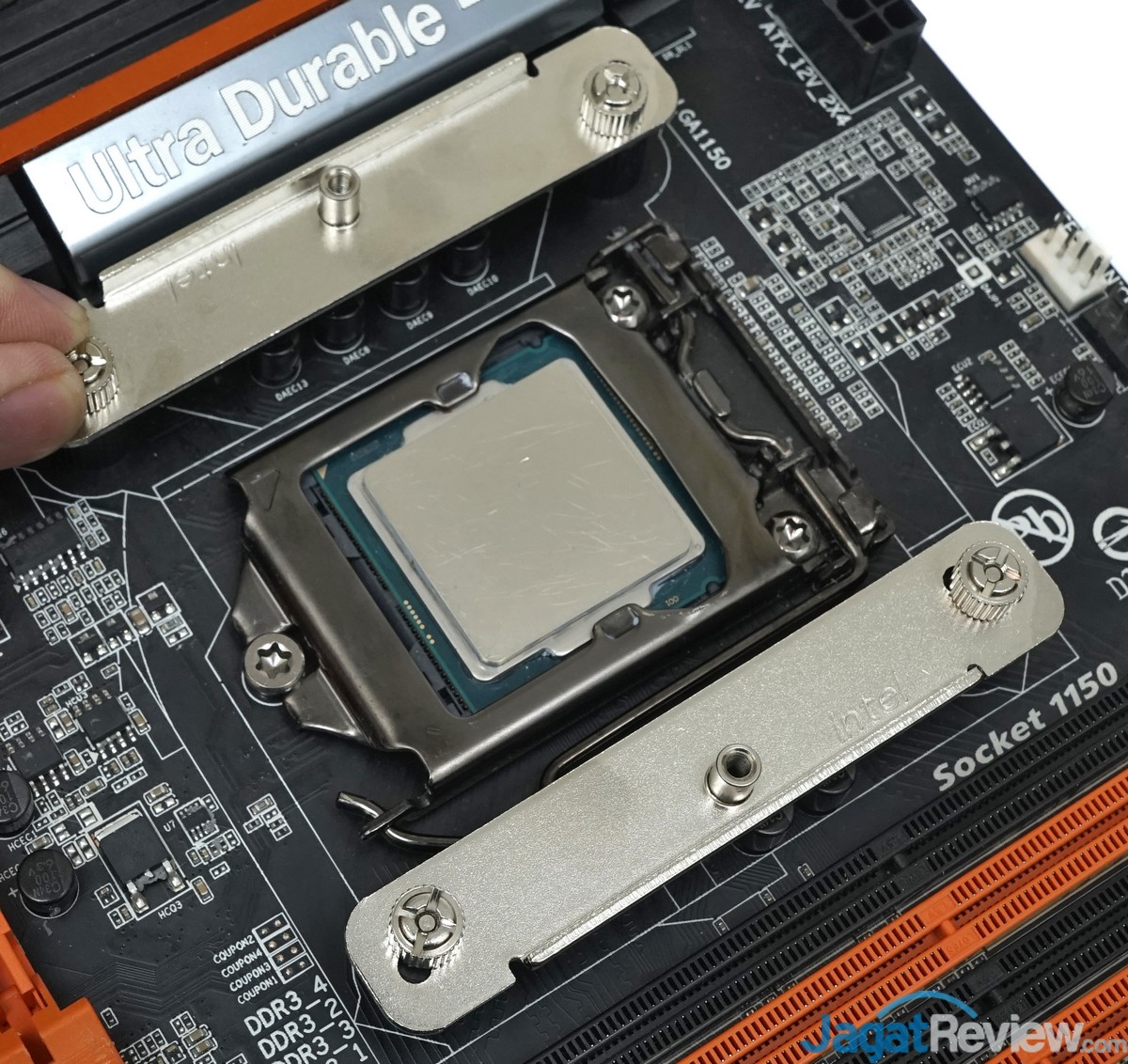

Kemudian letakan bracket mounting Intel pada bagian atas 4 baut mounting yang ada.

Pasang baut pengunci mounting agar mounting ini tidak dapat lepas dari motherboard.

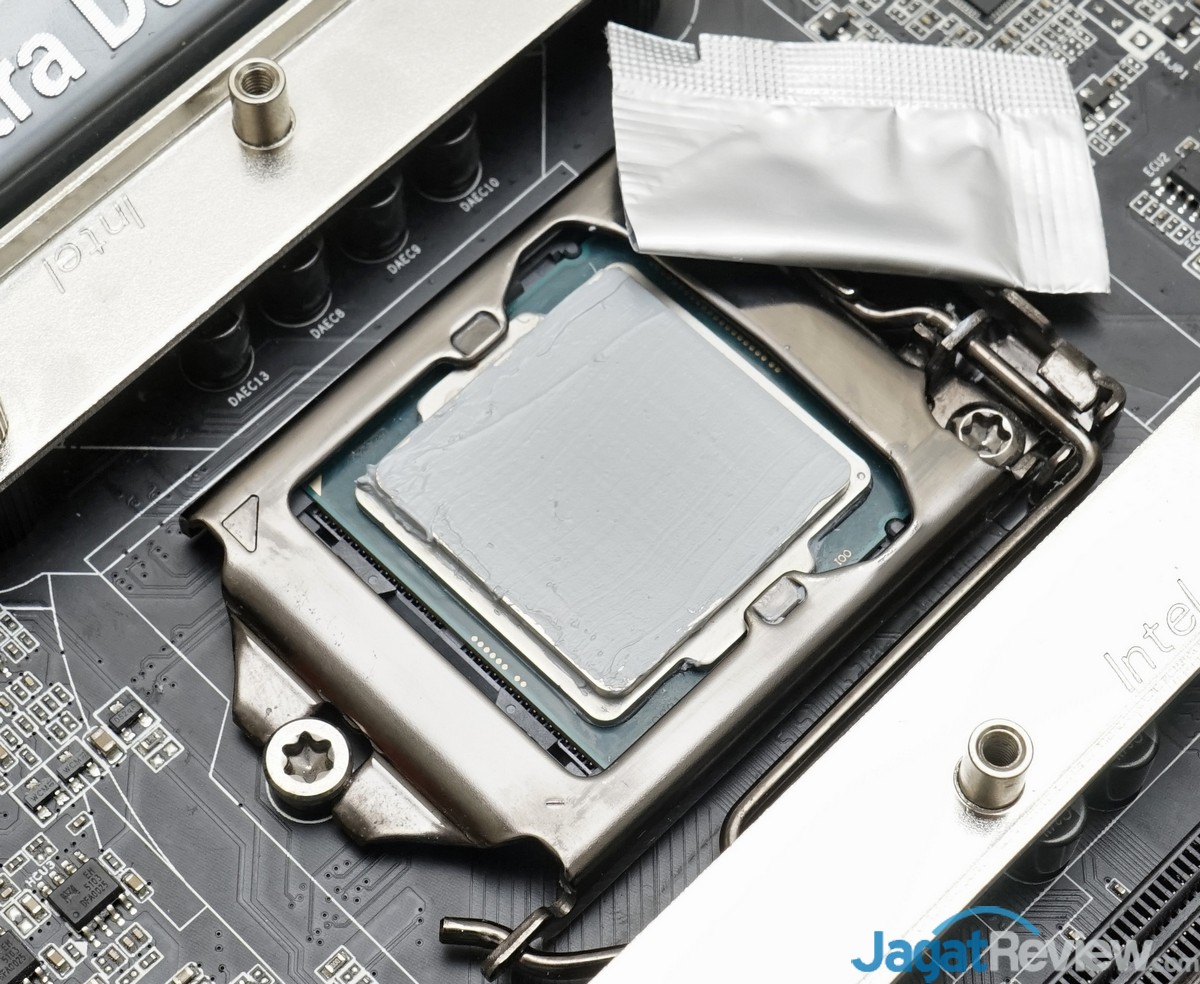

Karena base Themis Evo menggunakan desain “Direct Heatpipe Contact”, kami lebih memilih mengoleskan dan meratakan thermalpaste bawaan HSF ini pada permukaan prosesor. Hal ini bertujuan untuk menghemat penggunaan thermalpaste. Selain itu, pengolesan pasta di prosesor tentu membuat hasil lebih rapi, bila dibandingkan dengan pengolesan di bagian base HSF yang berlekuk.

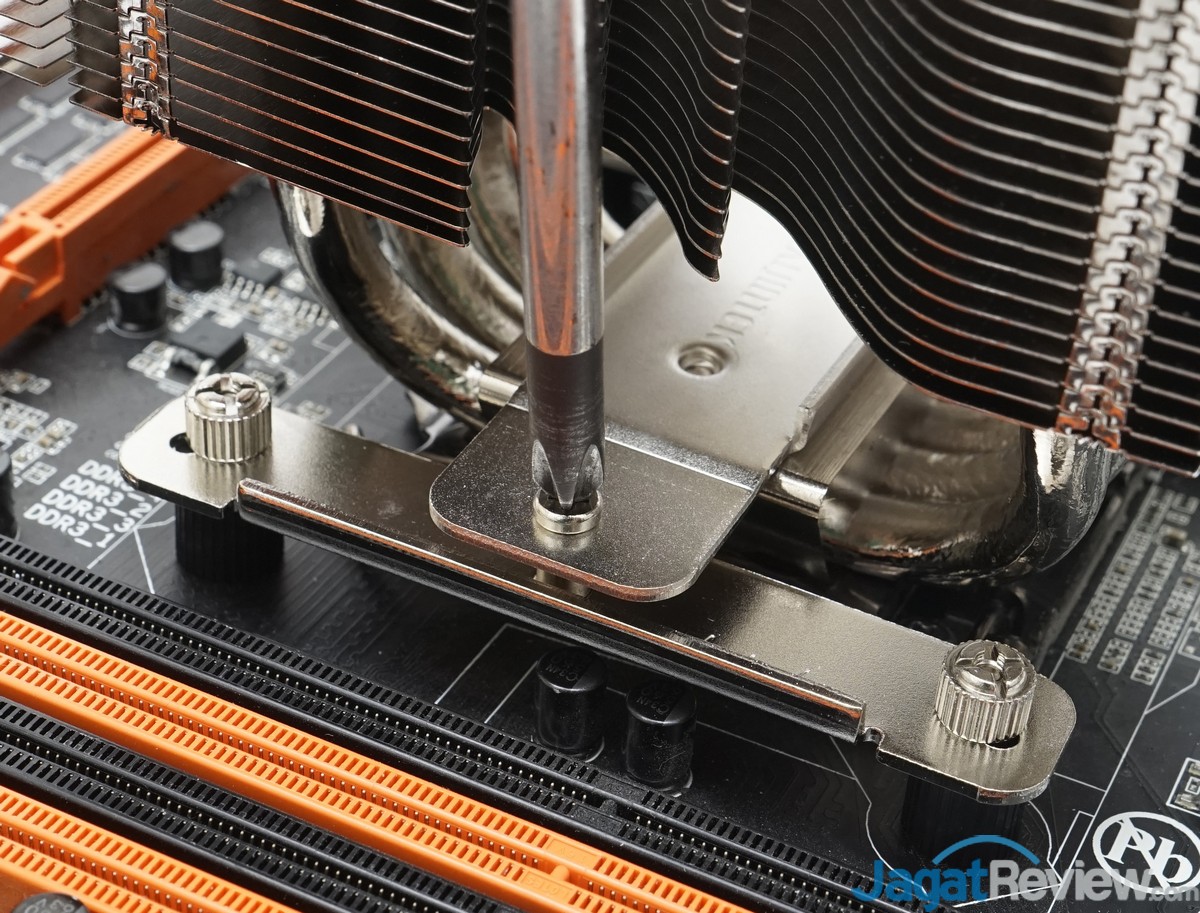

Posisikan HSF pada prosesor dan kunci dengan baut yang tersedia di dalam paket penjualan HSF ini. Perlu diketahui bahwa baut pengunci bracket heatsink ini tergolong kecil dan terpisah dari bracketnya, sehingga pengguna harus ekstra hati-hati agar kedua baut ini tidak hilang.

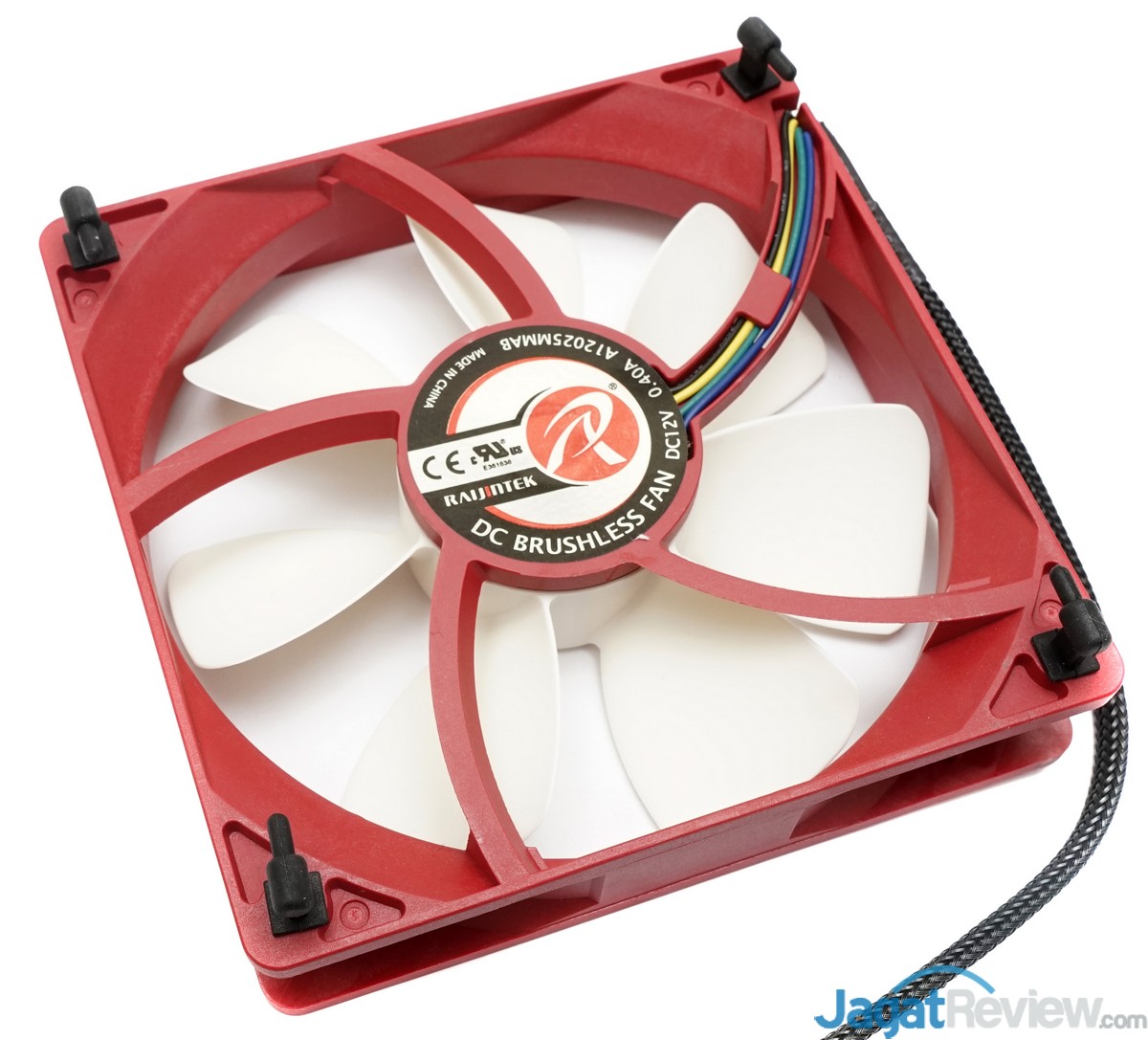

Untuk mendapatkan sistem pendingin dengan noise akibat getaran fan yang lebih rendah, Anda bisa menggunakan karet mounting yang telah disediakan. Pasang terlebih dahulu karet anti-vibration itu di fan sebelum memasangnya ke heatsink.

Sebuah fan pendingin bawaan berukuran 120 mm telah terpasang pada HSF Raijintek Themis Evo dengan menggunakan karet Anti-vibration.

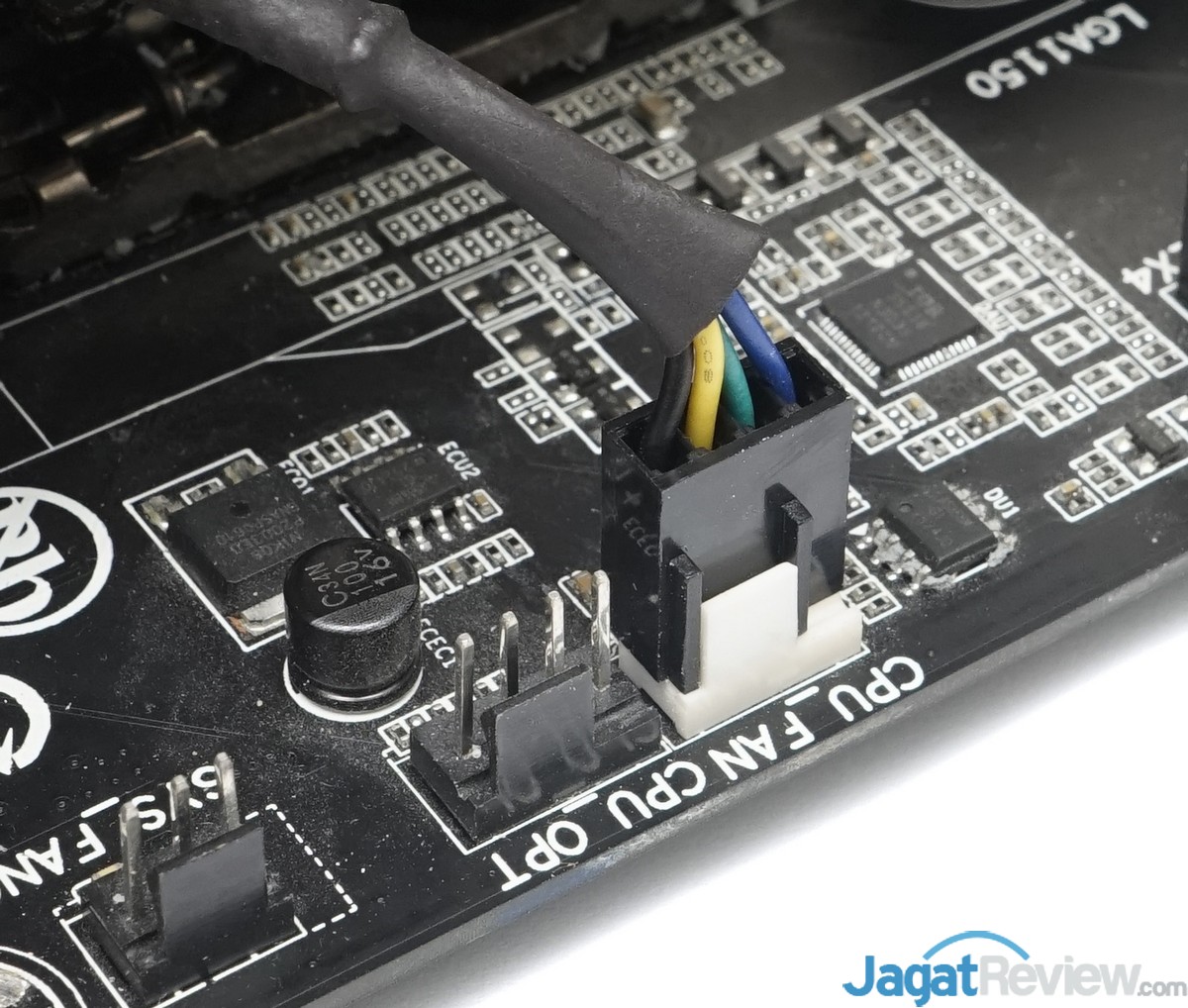

Setelah berhasil memasang fan, jangan lupa memasang kabel power kedua fan ini pada konektor 3-pin/4-pin CPU power fan.

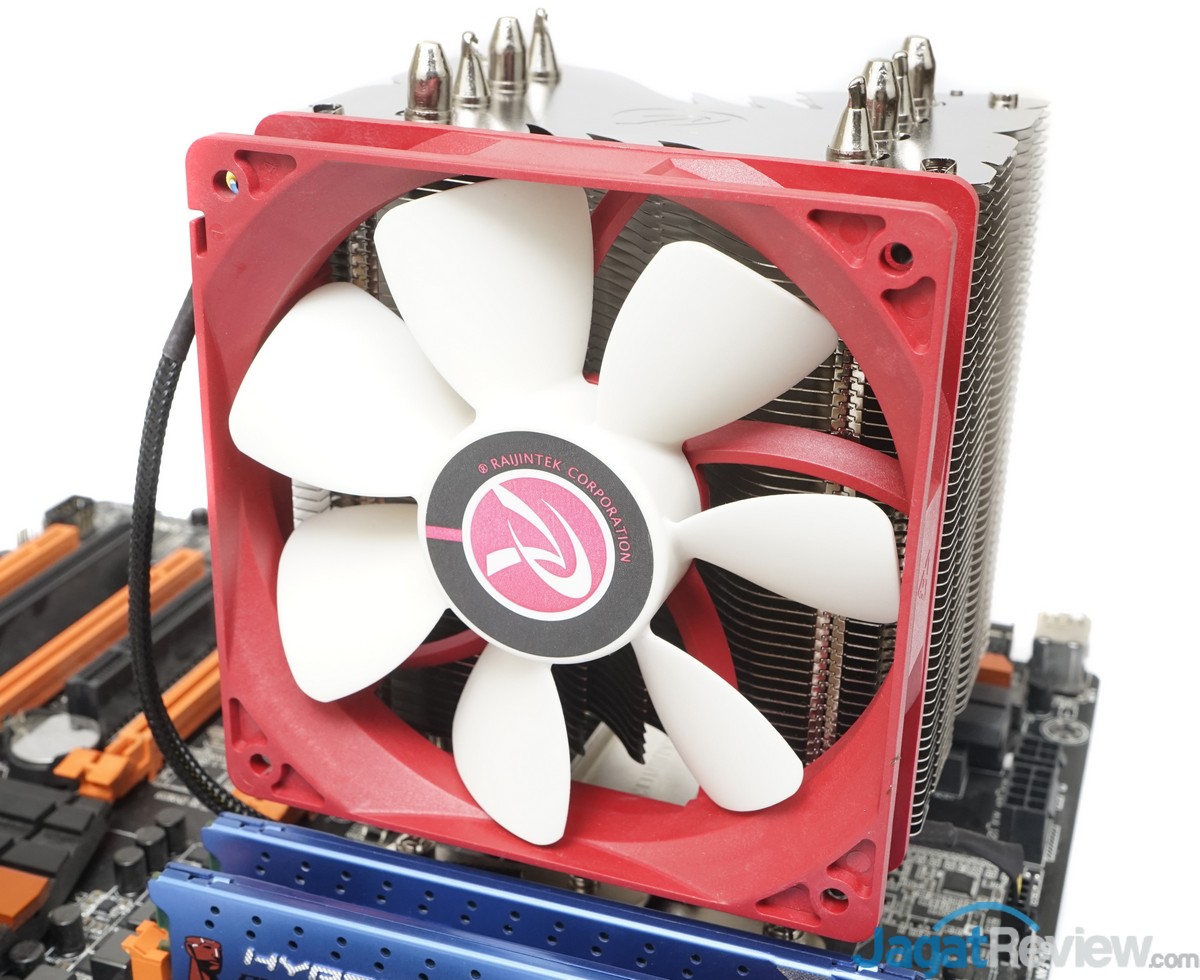

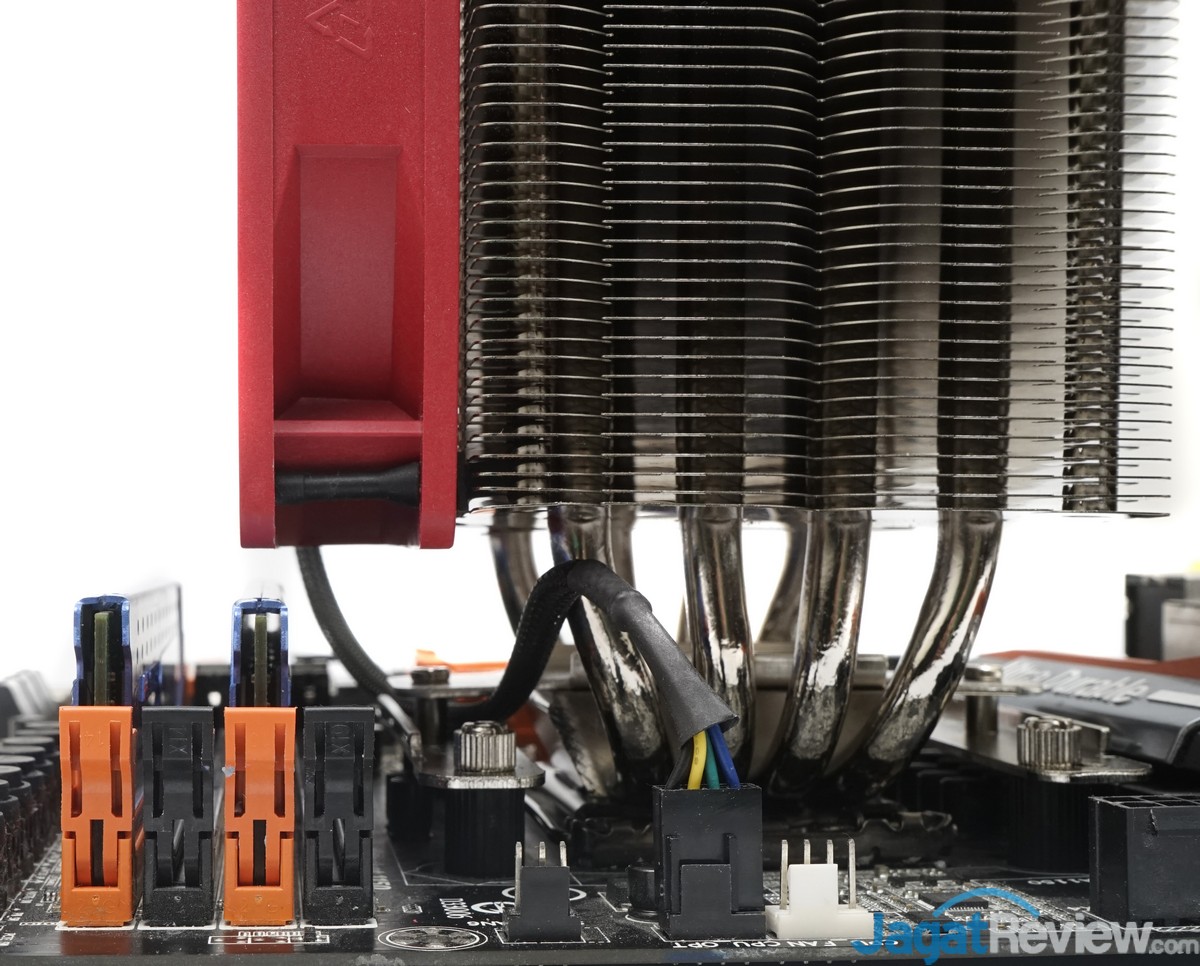

HSF Raijintek Themis Evo ini pastinya tidak akan mengakibatkan masalah kompatibilitas pada saat menggunakan RAM ber-heatspreader rendah

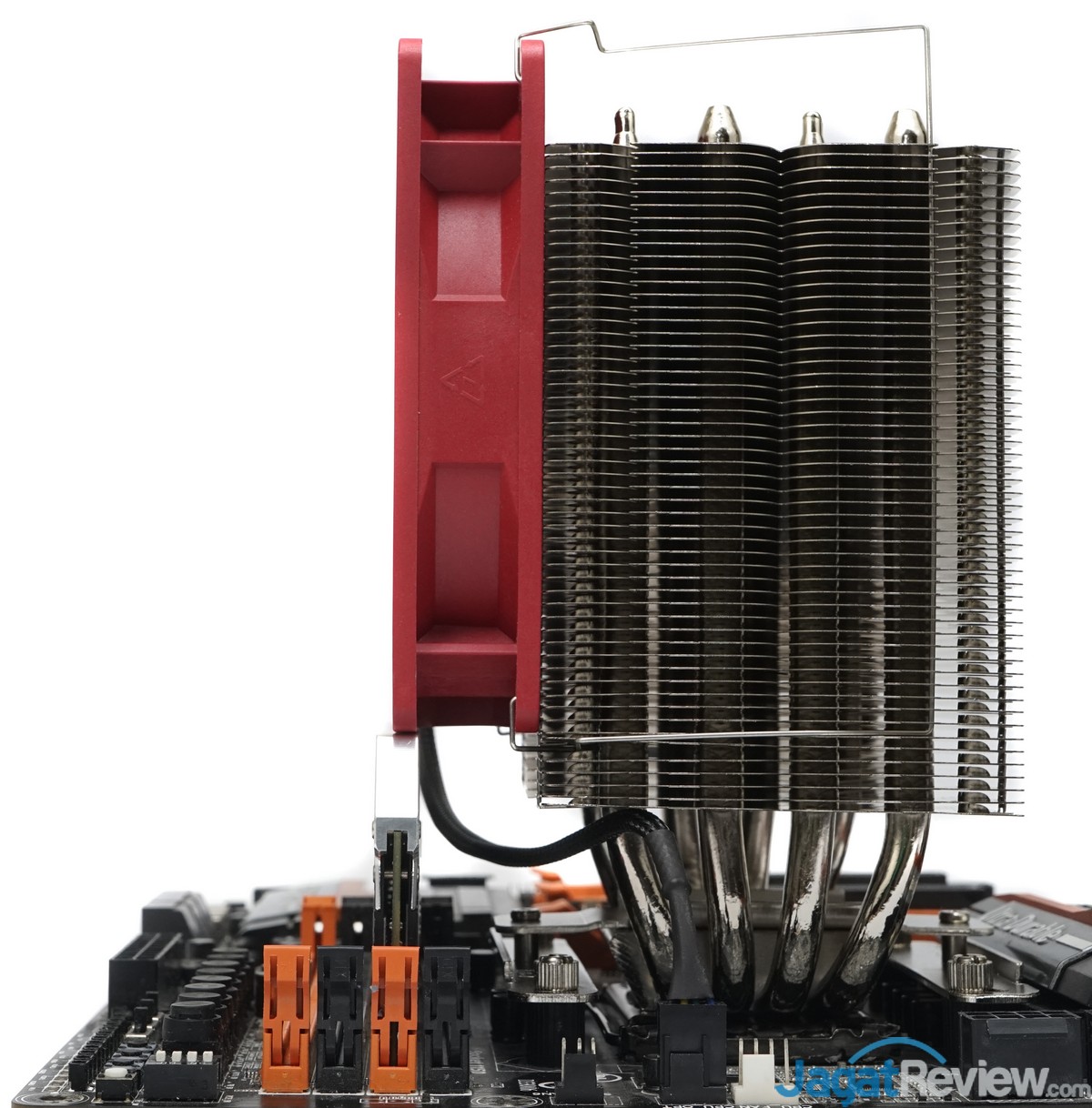

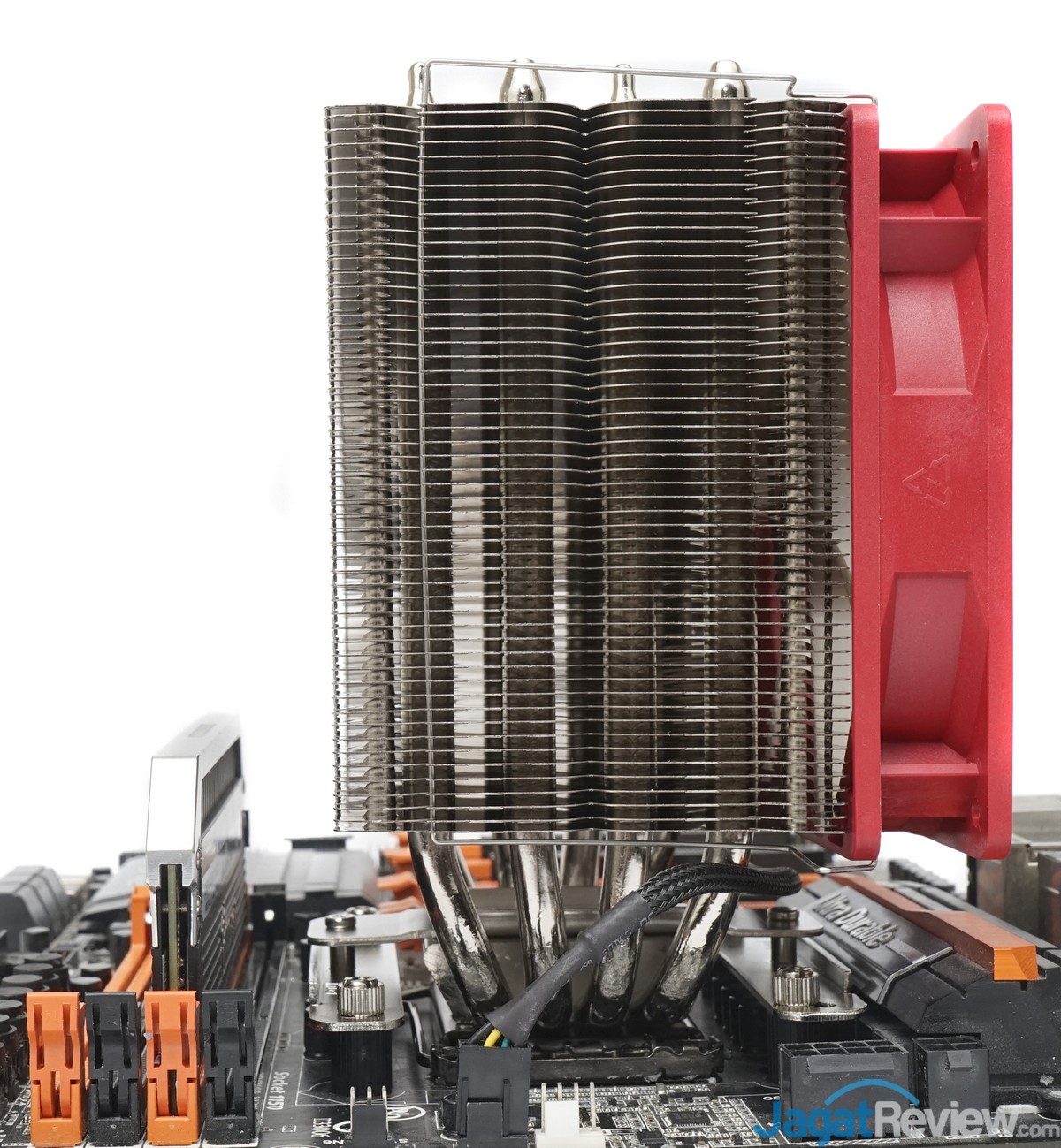

Sementara untuk penggunaan RAM ber-heatspreader tinggi, pengguna Themis Evo ini bisa menggunakan fan-clip untuk memasang fan pendingin pada posisi yang lebih tinggi

Atau, pengguna bisa memilih untuk menggunakan fan-clip untuk memasang fan pendingin bada bagian belakang HSF ini.

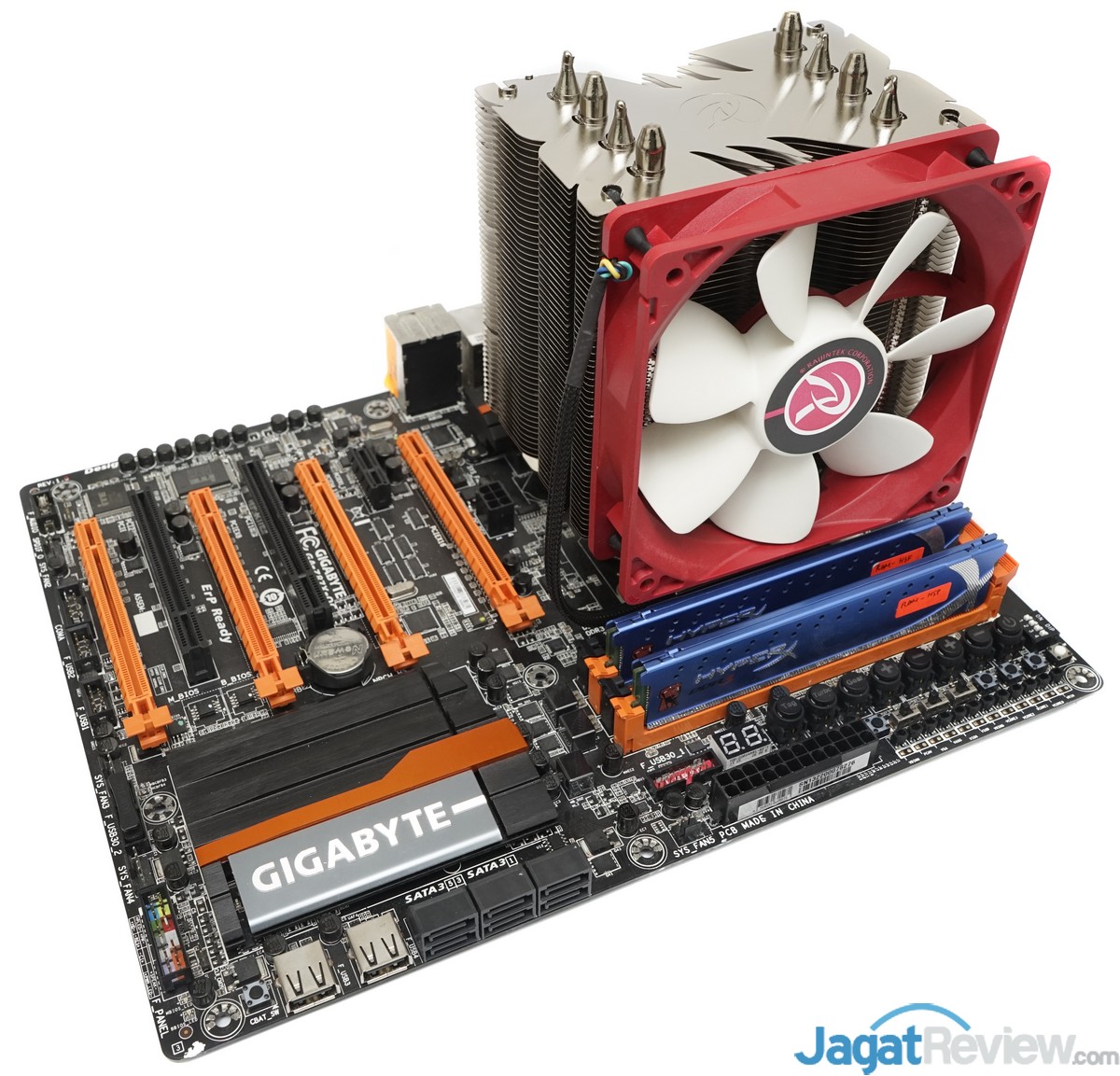

HSF Raijintek Themis Evo telah terpasang dengan sempurna pada sistem pengujian.

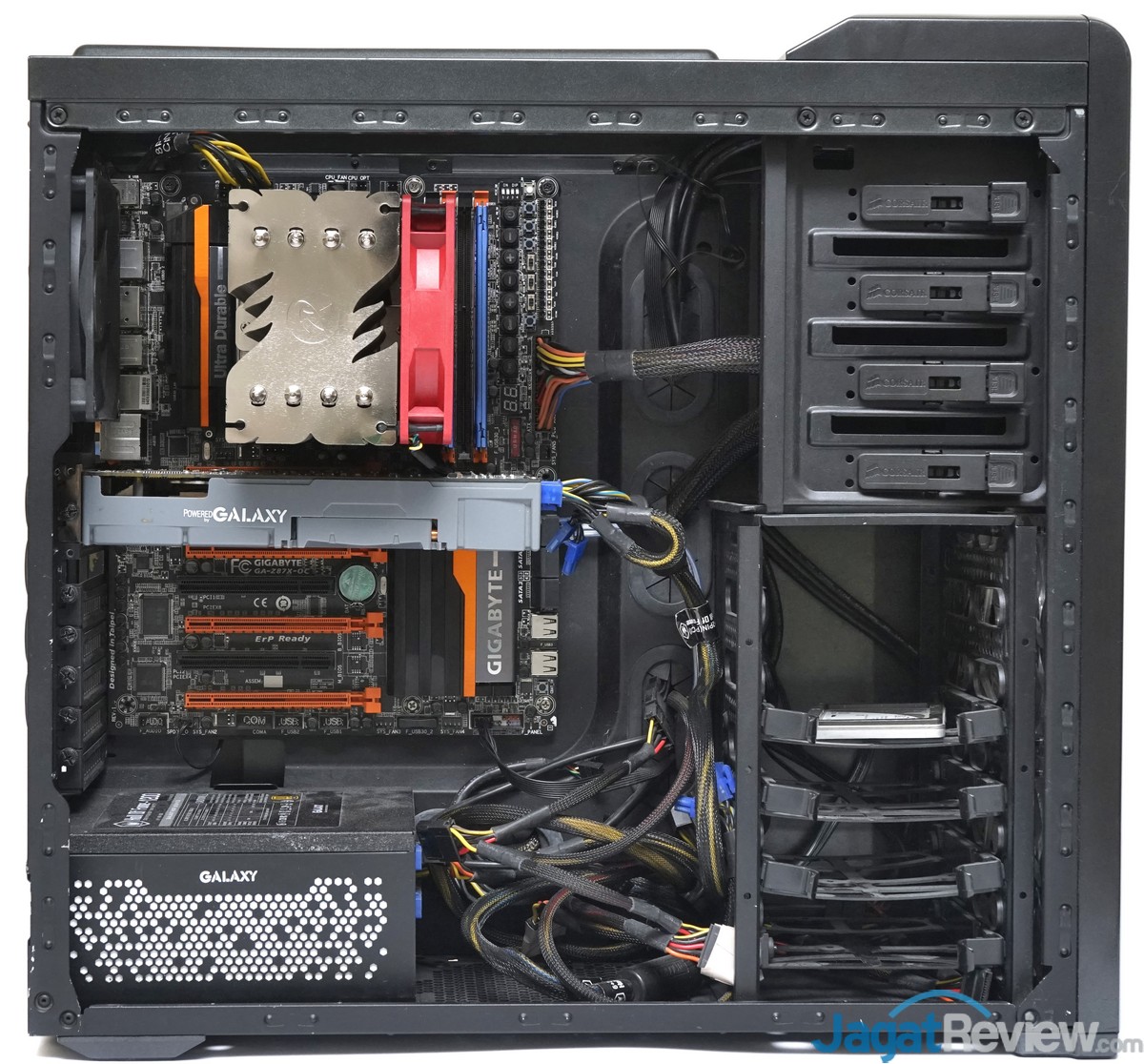

Setelah berhasil merakit Raijintek Themis Evo ke sistem, kami langsung saja memasukan sistem pengujian ke dalam casing Corsair Carbide 400R, testbed yang memang kami gunakan.
