Review Motherboard MSI B150M Mortar

Motherboard

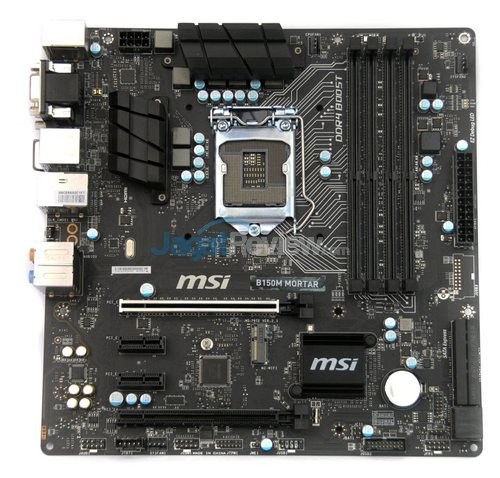

MSI B150M Mortar ini hadir dengan form-factor MicroATX. Jika melihat tema warnanya yang serba hitam pasti Anda akan ragu jika motherboard ini masuk dalam jajaran motherboard seri GAMING MSI yang biasa hadir dengan skema warna merah hitam khas MSI GAMING, hanya warna hitam dengan sedikit aksen putih yang membosankan. Tapi kami rasa hal ini wajar mengingat ini adalah varian terjangkau dari seri GAMING mereka. Rupanya MSI tak benar-benar meninggalkan DNA produk GAMING mereka, warna merah akan diwakilkan oleh LED yang akan berpendar dari belakang motherboard saat Anda menghidupkan sistem Anda.

Untuk pasokan listrik, motherboard ini mengandalkan konektor EPS 8-Pin dan konektor ATX 24-pin. kedua konektor ini terletak di posisi yang ideal sehingga Anda dapat dengan mudah memasangkan kabel dari power supply meski menggunakan casing yang cukup sempit.

Tersedia empat slot memori DIMM DDR4 di motherboard ini, dengan begitu Anda bisa memaksimalkan penggunaan RAM memori DDR4 hingga 64 GB. Slot DIMM RAM DDR4 ini juga dibekali fitur profile XMP yang memudahkan Anda menggunakan profile XMP pada kepingan memori yang mendukung fitur XMP.

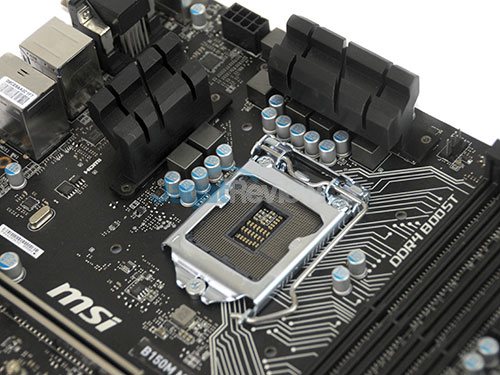

Motherboard ini hadir dengan Voltage Regulator Module(VRM), 6-Phase Design dan di atasnya terpasang sepasang heatsink mungil berwarna hitam untuk mendinginkannya. Tak ada heatpipe yang  menghubungkan sepasang heatsink tersebut, tapi hal ini wajar mengingat ini bukanlah motherboard seri ungglan MSI. Form-factor MicroATX sepertinya membuat MSI tak bisa mengaplikasikan heatsink besar di atas chipset Intel B150-nya. Untungnya heatsink ini mampui mengatasi panas yang dihasilkan oleh chipset tersebut.

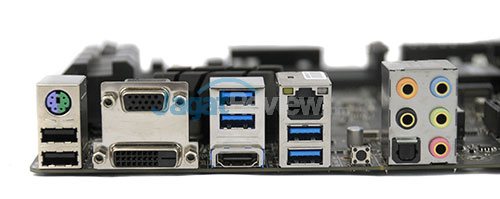

Pada bagian panel IO di belakang, motherboard ini menyediakan beragam konektor yang berlimpah termasuk output video untuk graphic Intel HD yang cukup lengkap, mulai dari VGA, DVI serta HDMI. Sayangnya kami tak melihat hadirnya slot USB 3.1 gen2 sama sekali di motherboard ini, tapi kami dapat mengerti karena mungkin USB 3.1 gen2 belum tentu akan menjadi antramuka yang mainstream 1-2 tahun mendatang. Bagian port audio motherboard ini juga menjadi perhatian MSI, port jack audionya sepertinya dilapis emas agar bisa menghantarkan sinyal audio yang lebih baik. Ada juga tombol Clear CMOS yang akan memudahkan Anda melakukan clear CMOS saat motherboard berada di dalam casing.

• 1 x PS/2 keyboard/ mouse combo port
• 2 x USB 2.0 ports
• 4 x USB 3.1 Gen1 ports
• 1 x VGA port
• 1 x HDMI™ port
• 1 x DVI-D port
• 1 x LAN (RJ45) port
• 1 x Clear CMOS button
• 1 x Optical S/PDIF OUT connector
• 5 x OFC audio jacks

Untuk membuat motherboard ini lebih terjangkau, MSI tak menggunakan LAN kontroler dari Killer. Namun tetap membekalinya dengan MSI GAMING LAN Manager yang mana mungkinkan Anda mengoptimalkan jaringan LAN Anda.

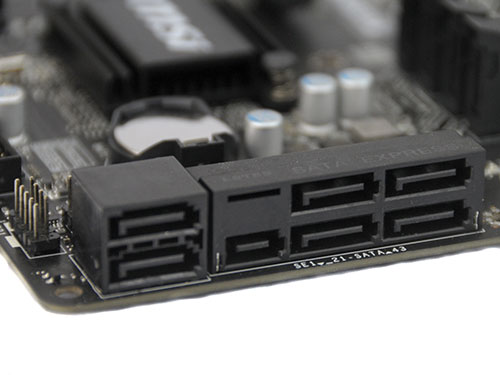

Untuk ruang penyimpanan MSI membenamkan sebuah konektor SATA Express yang dapat juga menyediakan dua buah konektor SATA 3 6Gbps. Hadir pula empat konektor SATA3 6Gbps, secara keseluruhan motheboard ini mampu mengakomodasi enam media penyimpanan SATA sekaligus. Semua port SATA motherboard ini terletak di lokasi yang ideal, dengan semua port diorientasikan secara horisontal yang memudahkan Anda saat Anda melakukan kabel managemen pada casing.

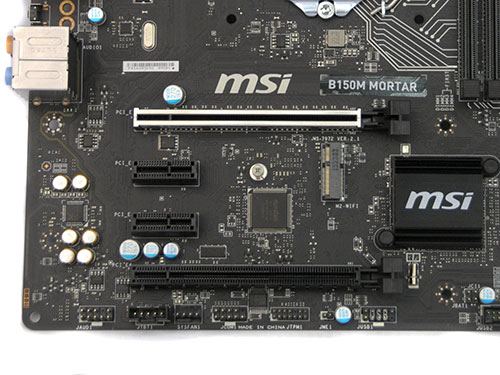

Motherboard ini hadir dengan dua buah slot PCI Express 3.0 x16 yang salah satunya dilengkapi dengan fitur Steel Armor dan dua buah slot PCI Express x1 dukungan kartu ekspansi lain seperti Wi-Fi card tersedia. Tersedianya dua buah slot PCI Express 3.0 x16 membuat Anda bisa mengaplikasikan konfigurasi dual graphic card pada motherboard ini. Sayangnya slot PCI Express 3.0 terbawah hanya bisa berjalan dengan kecepata x4 bahkan saat di slot PCI Express x1 di slot ketiga digunakan slot PCI Express 3.0 tersebut hanya berjalan x2. Untuk konfigurasi multi graphic card yang dipastikan bisa digunakan hanya CrossFire milik AMD, sedangkan untuk SLI kami masih ragu karena tak ada sertifikasi oleh NVIDIA.

Hal yang paling menarik dari motherboard mungil ini adalah kehadiran slot M.2. Namun sayangnya Anda hanya bisa mengunakannya untuk memasangkan Wi-Fi Card dengan konektor M.2 ke slot ini dan tak bisa memasangkan media penyimpanan berbasis M.2.

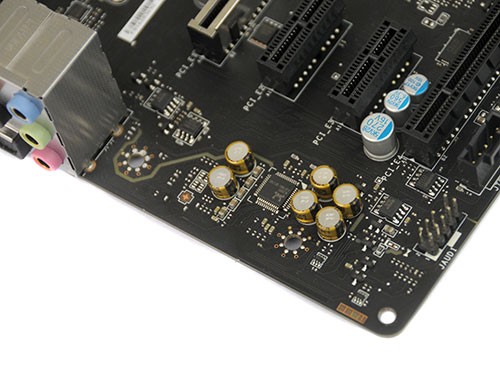

Untuk sistem tata suara, seperti kebanyakan motherboard sekelasnya, MSI B150 Mortar dibekali dengan chip audio ALC892 Codec dari Realtek. Namun untuk meningkatkan performa audio dan tak menghilangkan DNA GAMING dari motherboard ini, MSI membenamkan fitur AudioBoost serta menanamkan audio kapasitor Chemi-Con yang diklaim dapat meningkatkan suara yang lebih bersih.

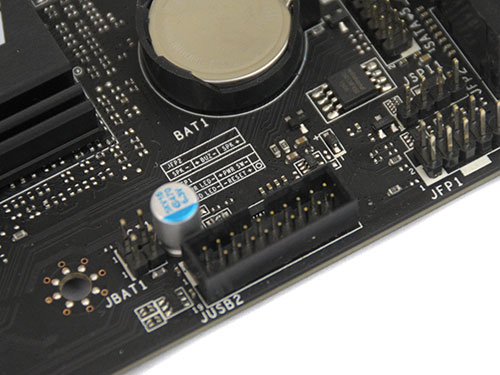

Selain memberikan konektor yang beragam dan jumlah yang cukup pada bagian IO panel belakang, MSI juga menyediakan beragam header internal untuk menambahkan jumlah konektor pada motherboard ini. Salah satu yang terpenting dan sudah umum tersedia adalah header USB 3.1 Gen 1 (USB 3.0) yang terdapat di bagian bawah motherboard. Berikut adalah daftar header internal yang tersedia di motherboard ini:

• 1 x USB 3.1 Gen1 connectors (support additional 2 USB3.1 Gen1 ports)
• 1 x USB 2.0 connector (supports additional 2 USB 2.0 ports)
• 1 x 4-pin CPU fan connector
• 2 x 4-pin system fan connectors
• 1 x Clear CMOS jumper
• 1 x Front panel audio connector
• 2 x Front panel connectors
• 1 x TPM module connector
• 1 x Chassis Intrusion connector
• 1 x Serial port connector
