Review HSF Raijintek Ereboss

Pemasangan pada Intel LGA 1150

Pemasangan HSF Raijintek Ereboss ini tergolong cukup memiliki tantangan tersendiri. Oleh karena itu, kami menyarankan pengguna untuk membaca buku manual yang telah disediakan di dalam paket penjualan HSF ini terlebih dahulu sebelum memasang dan menggunakannya.

Untuk pemasangan Raijintek Ereboss pada platform Intel LGA 1150 ini, pertama letakkan backplate pada bagian belakang motherboard.

Selanjutnya, masukan baut mounting pada lubang baut yang telah disesuaikan posisinya dengan spesifikasi LGA 1150.

Selanjutnya, pasang pengunci baut mounting yang akan mengunci backplate yang berada di belakang motherboard

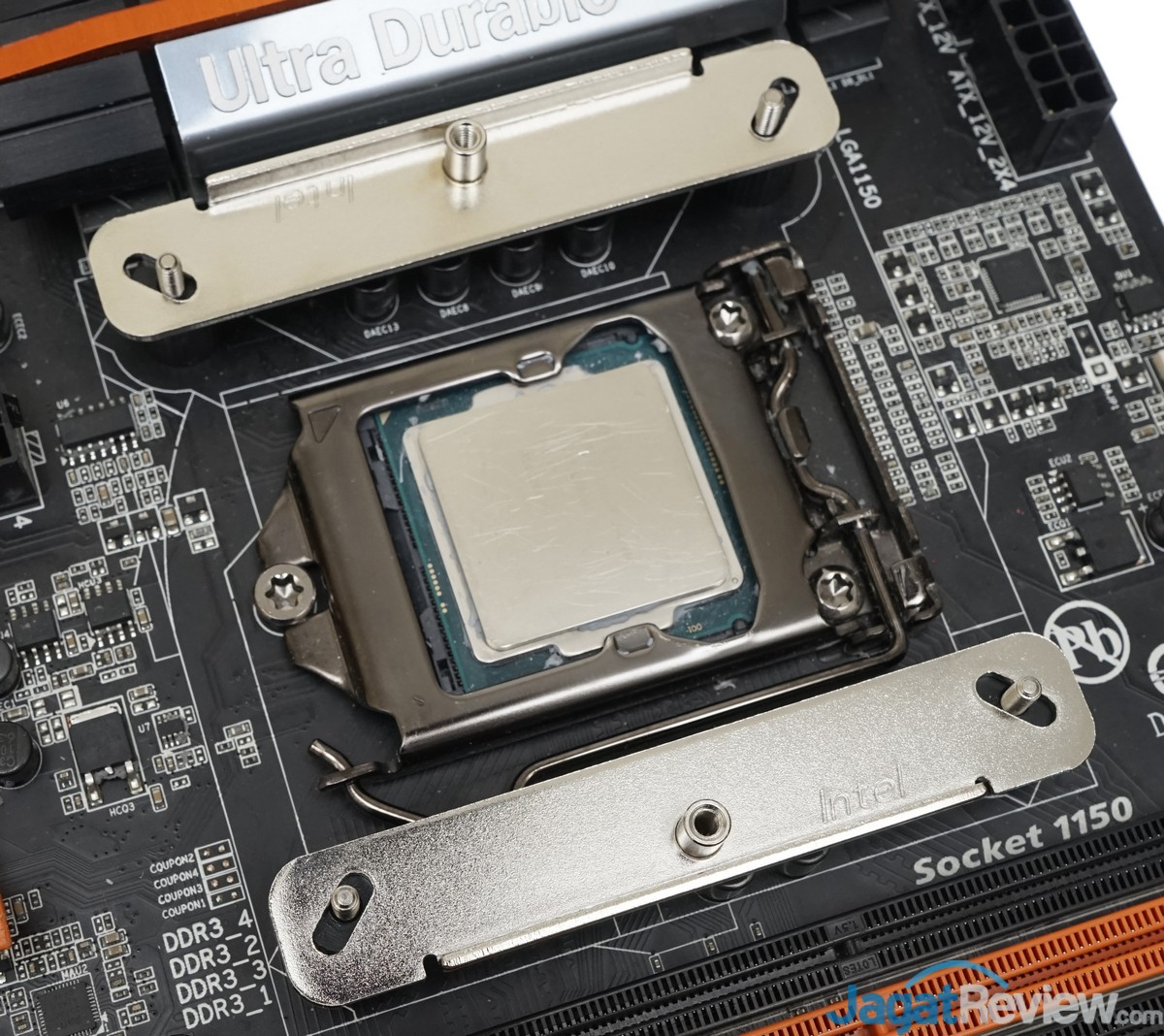

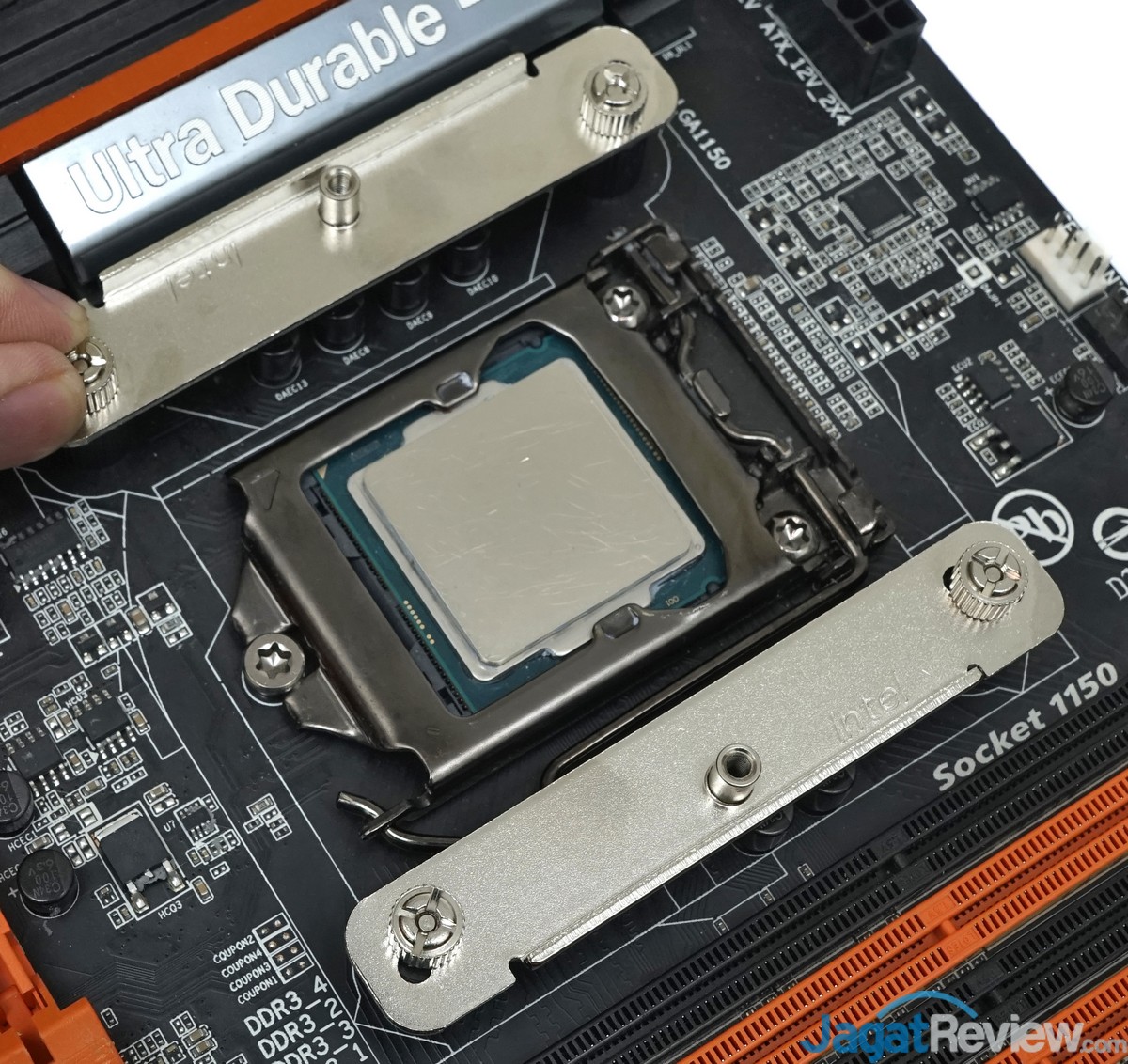

Kemudian letakkan bracket mounting Intel pada bagian atas 4 baut mounting yang ada.

Pasang baut pengunci mounting agar mounting ini tidak dapat lepas dari motherboard.

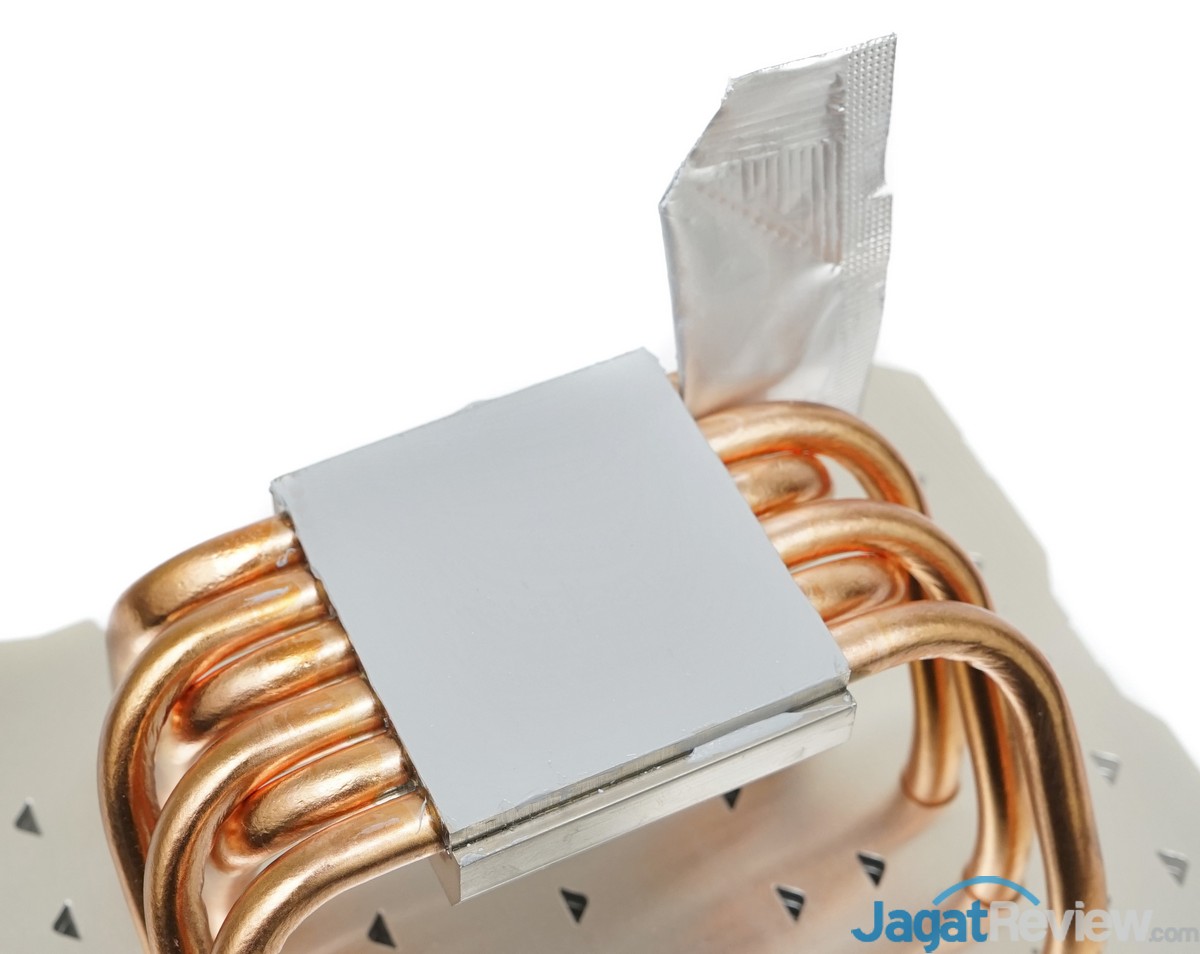

Sebelum memasang HSF ini ke prosesor, jangan lupa aplikasikan thermal paste ke dasar HSF atau ke prosesor. Di pengujian kali ini, kami mengoleskan dan meratakan thermalpaste bawaan pada bagian dasar HSF.

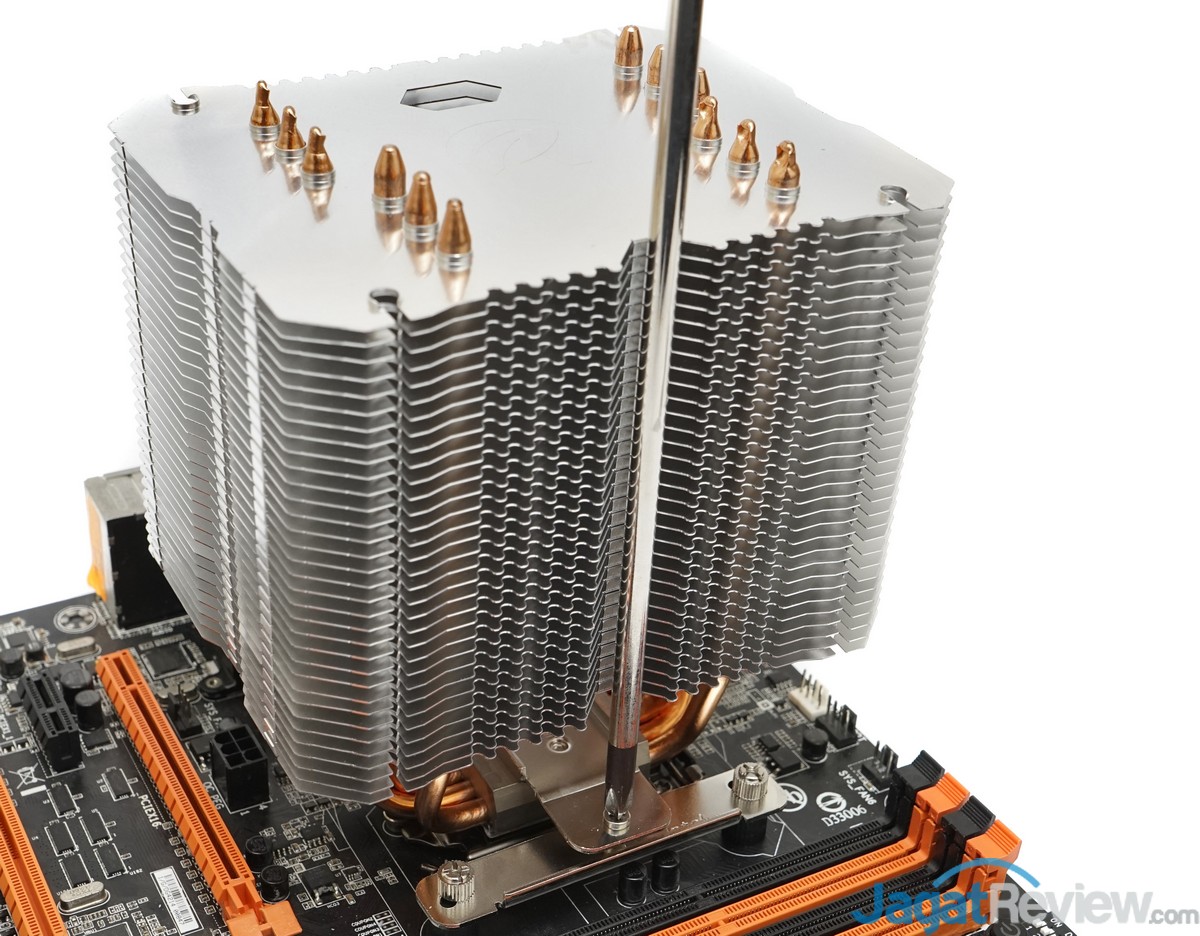

Posisikan HSF pada prosesor dan kunci dengan baut yang telah disediakan. Perlu diketahui bahwa baut pengunci bracket heatsink ini tergolong kecil dan terpisah dari bracketnya, sehingga pengguna harus ekstra hati-hati agar kedua baut ini tidak hilang.

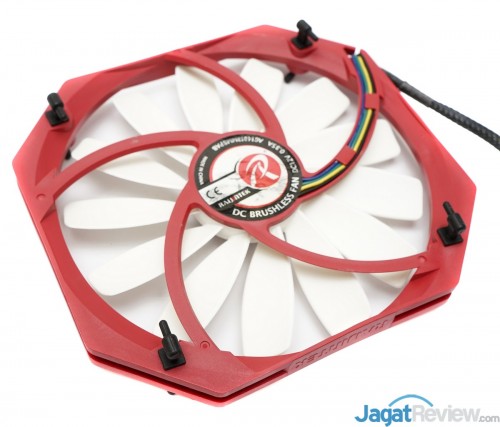

Untuk mendapatkan sistem pendingin dengan noise akibat getaran fan yang lebih rendah, Anda bisa menggunakan karet mounting yang telah disediakan. Pasang terlebih dahulu karet anti-vibration di fan sebelum memasangnya ke heatsink.

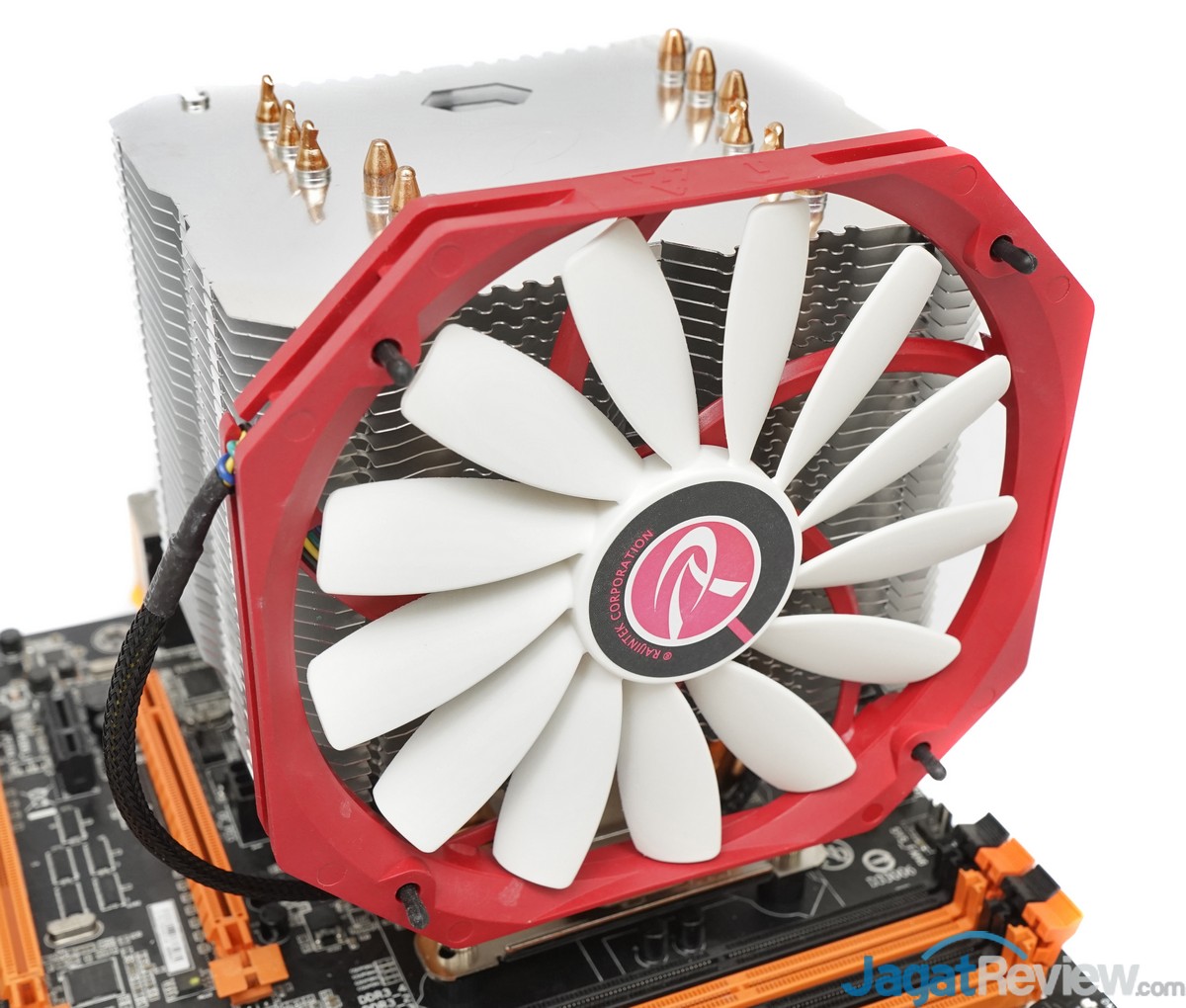

Fan pendingin bawaan berukuran 140mm pada HSF Raijintek Ereboss dengan menggunakan karet anti-vibration.

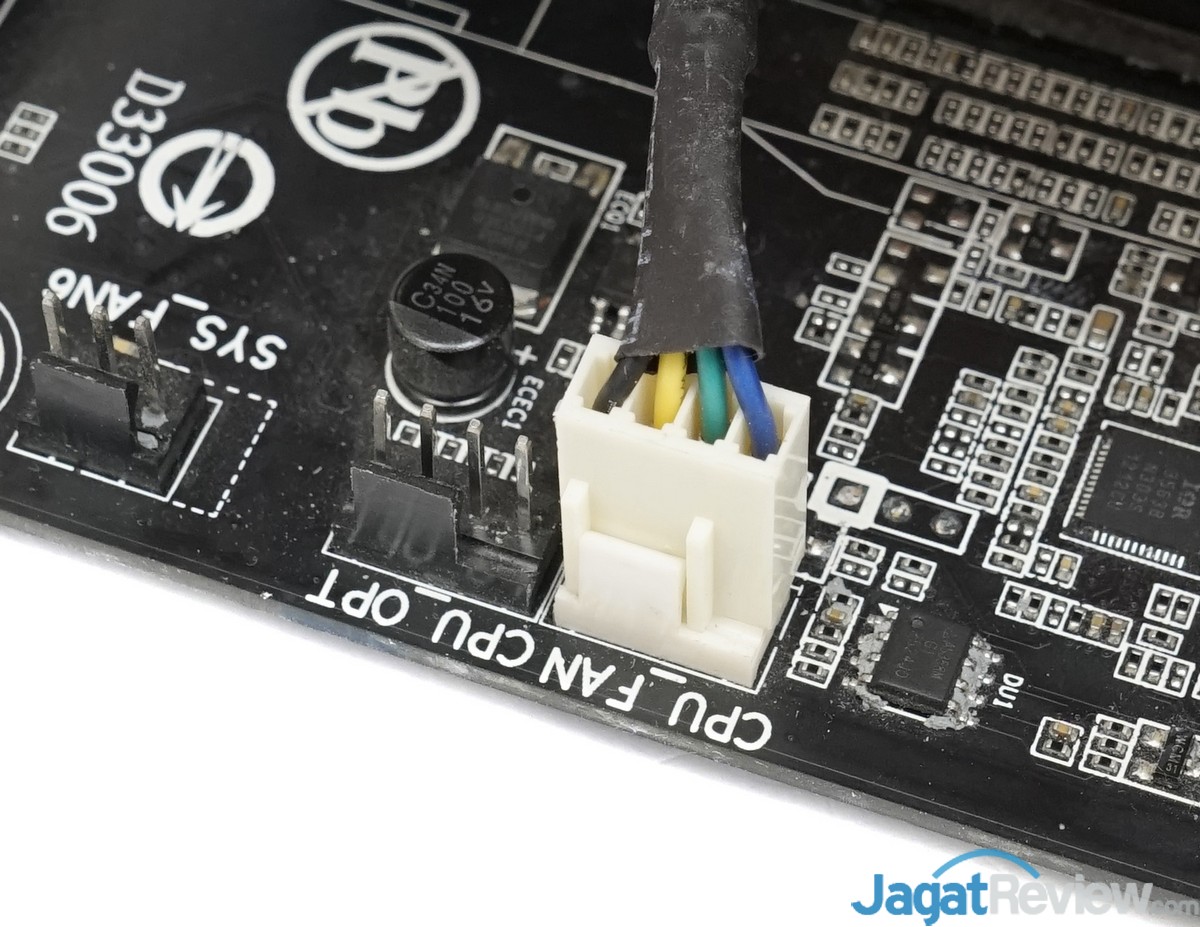

Setelah berhasil memasang fan, jangan lupa memasang kabel power fan ini pada konektor 3-pin/4-pin CPU power fan.

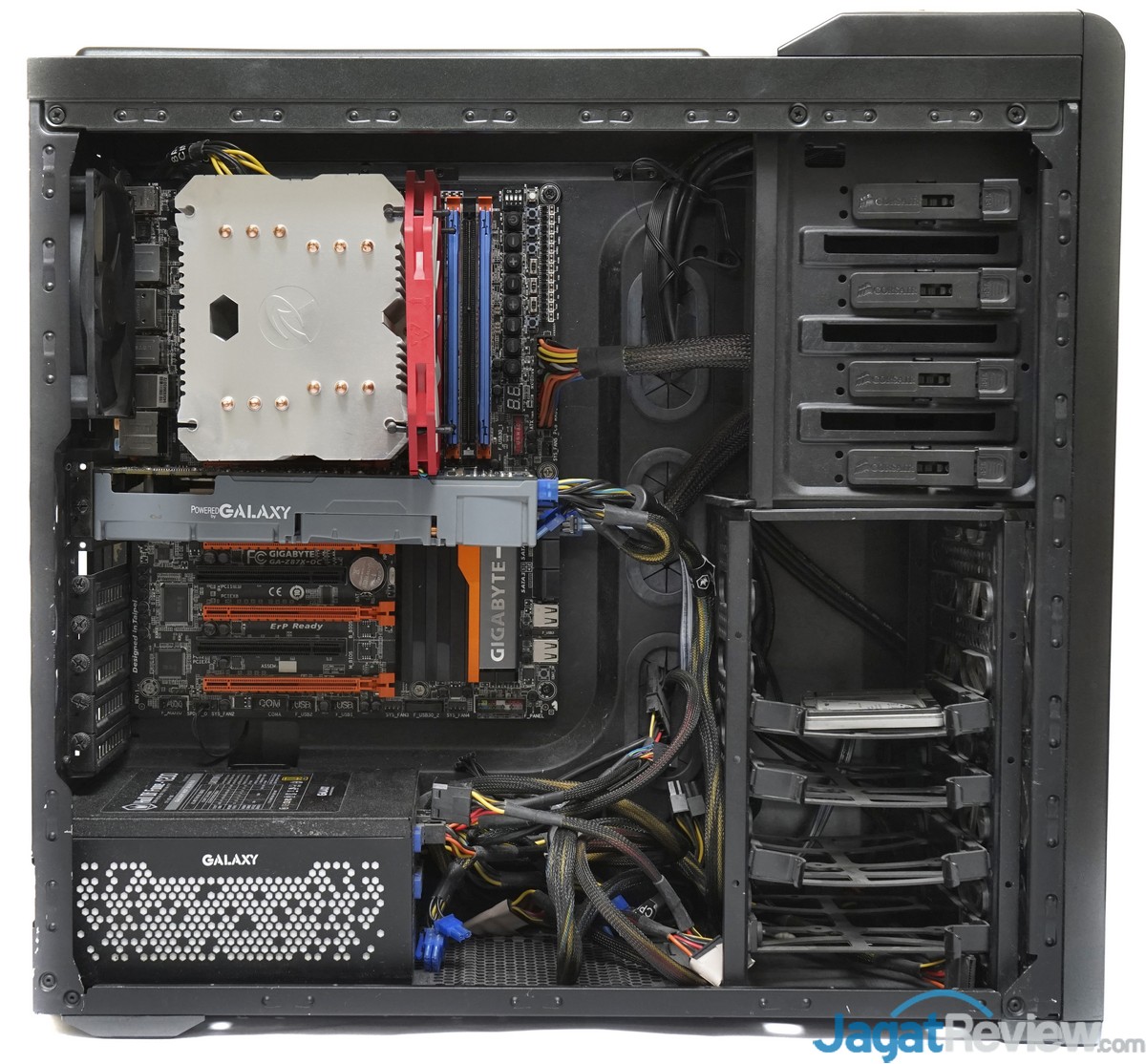

Setelah berhasil merakit HSF Raijintek Ereboss ini, kami langsung saja memasukan sistem pengujian ke dalam casing Corsair Carbide 400R.

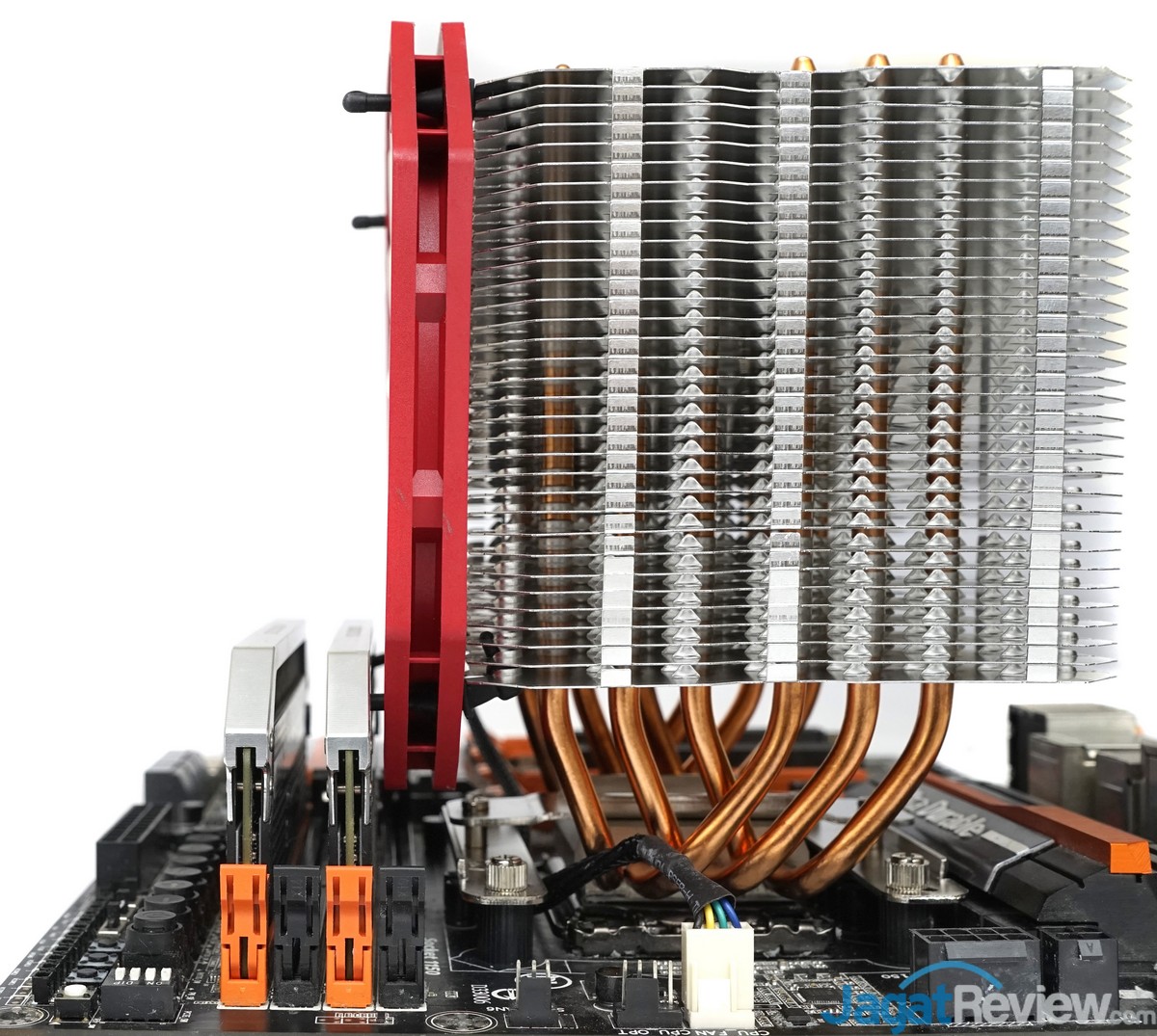

Walaupun memiliki ukuran fisik yang besar, ternyata Raijintek Ereboss ini cukup ramah terhadap memori yang menggunakan heatspreader tinggi selama slot yang digunakan adalah slot ke-2 hingga slot ke-4 dari prosesor.

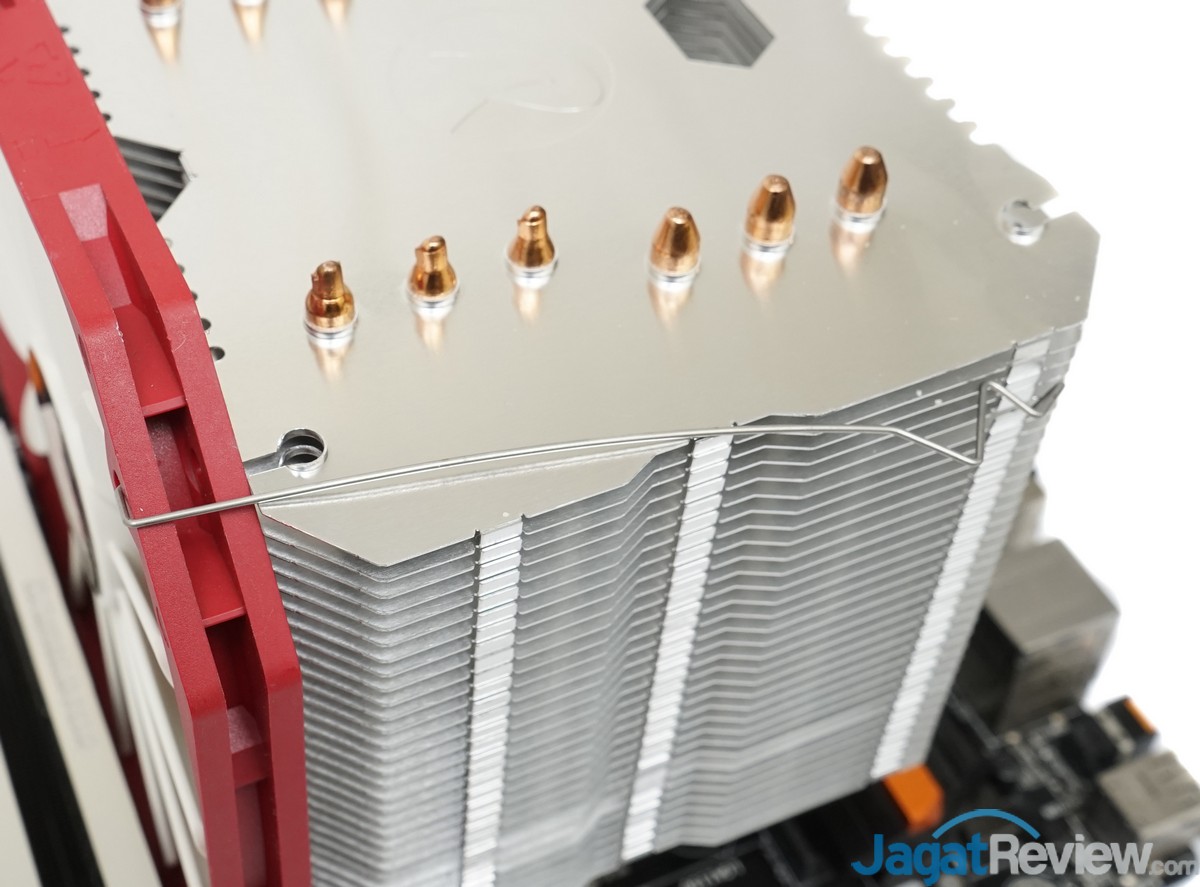

Pengguna masih bisa memasang fan HSF ini dengan menggunakan fan-clip. Hanya saja, kami sendiri kurang yakin apakah foto diatas merupakan cara pemasangan yang sudah benar atau tidak. Hal ini terpaksa kami lakukan karena penjelasan dari buku manual HSF ini sendiri kurang jelas menjelaskan tata cara pemasangan fan-clip ini.
