Preview Motherboard ASUS ROG Maximus IX Formula
The Board

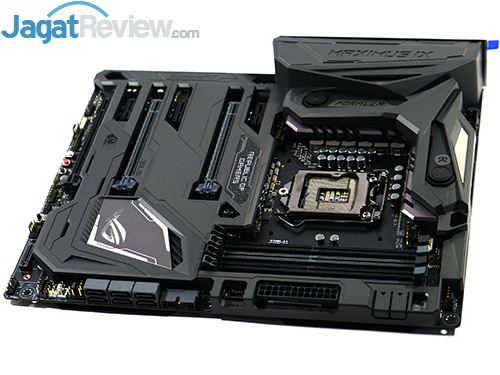

ASUS ROG Maximus IX Formula merupakan motherboard dengan basis chipset Intel Z270. Motherboard ini menggunakan soket prosesor tipe LGA1151 sehingga dapat digunakan pada prosesor Intel Core i 7th Generation “Kaby Lake” dan Core i 6th Generation “Skylake”.

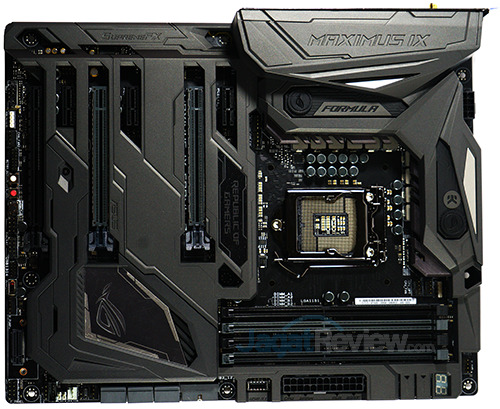

Warna dominan black matte disekujur bodi memang sukses memberikan penampilan keren nan kalem pada ASUS ROG Maximus IX Formula. Seperti pendahulu-pendahulunya, fitur ROG Armor berupa tutup pelindung dari bahan ABS pada sisi atas PCB tidak luput kembali dihadirkan pada varian yang satu ini. Tutup pelindung ini tidak hanya memiliki fungsi melindungi PCB motherboard dari paparan panas dari graphics card tetapi juga memberikan penampilan unik pada ASUS ROG Maximus IX Formula. Walaupun begitu, kami merasa penampilan ASUS ROG Maximus IX Formula tampak tidak banyak berbeda dengan pendahulunya ROG Maximus VIII Formula. Motherboard ini menggunakan form factor ATX dengan ukuran 30,5 cm x 24,4 cm.

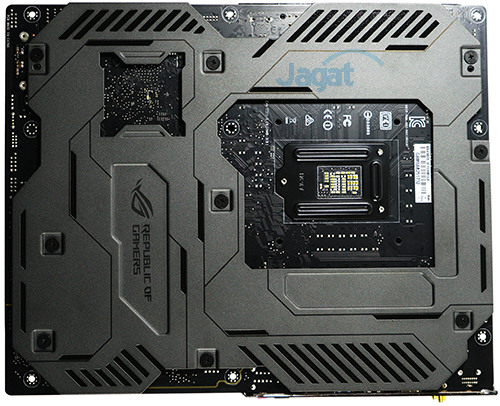

Sisi bawah PCB motherboard dilengkapi lempengan logam untuk mencegah resiko melengkung selama penggunaan. Cukup disayangkan, desain lempengan logam yang begitu keren tidak dapat dipamerkan kecuali menggunakan casing dari bahan transparan.

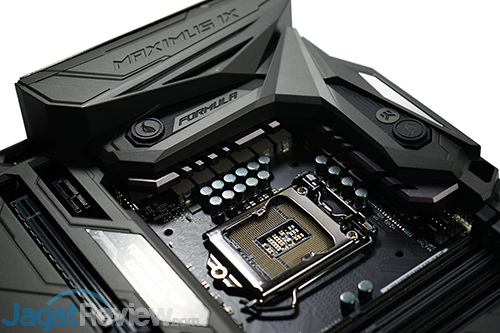

ASUS ROG Maximus IX Formula dilengkapi komponen VRM kualitas tinggi untuk menjamin durabilitas terbaik baik untuk penggunaan normal harian maupun dalam kondisi ekstrim seperti saat melakukan overclocking. Sebut saja penggunaan komponen Texas Instruments NexFET MOSFET, MicroFine alloy chokes, dan 10K black metallic capacitor. Dikombinasikan dengan kontroler Digi+ PWM menjamin setiap komponen mendapatkan pasokan daya listrik dengan keakuratan tinggi.

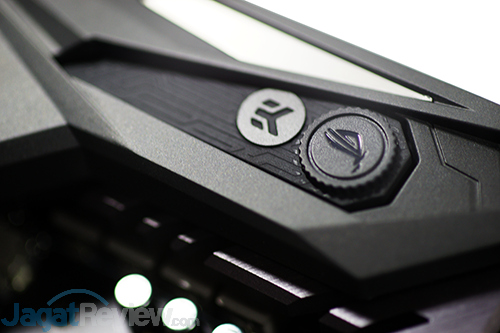

Komponen VRM ASUS ROG Maximus IX Formula dilengkapi sistem pendingin CrossChill EK II. Sistem pendingin tersebut tidak hanya dapat didinginkan dengan bantuan udara tetapi juga air. Pengguna dapat menghubungkan sistem pendingin custom liquid cooling mereka dengan CrossChill EK II sehingga temperatur kerja komponen VRM dapat ditekan jauh lebih rendah lagi.
ASUS ROG Maximus IX Formula dilengkapi empat slot memori/RAM tipe DDR4 dengan dukungan kapasitas hingga 64 GB. Sementara itu untuk dukungan kecepatan mencapai 4133 MHz dengan melakukan overclocking.

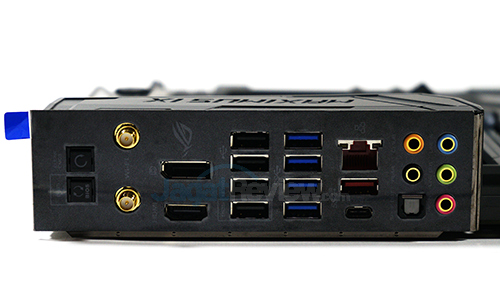

- 1 x DisplayPort
- 1 x HDMI
- 1 x LAN (RJ45)
- 1 x USB 3.1 Type-A (merah)
- 1 x USB 3.1 Type-C (hitam)
- 4 x USB 3.0 (biru)
- 4 x USB 2.0
- 1 x Optical S/PDIF out
- 5 x Audio jack yang mengobinasikan chip Realtek ALC1220 dan DAC ESS ES9023P
- 1 x Clear CMOS button
- 2 x Wi-Fi antenna port dengan konektivitas WiFi ac MU-MIMO
- 1 x USB BIOS Flashback Button(s)

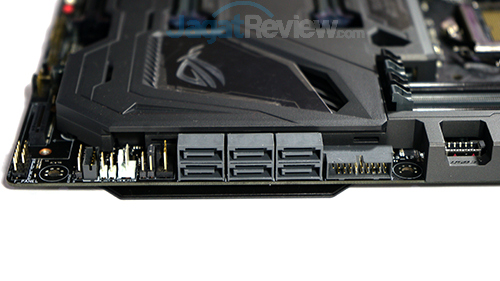

ASUS ROG Maximus IX Formula dilengkapi enam konektor SATA III 6 Gbps. Tepat di sebelah kanan port SATA dapat ditemukan USB 3.0 header dan USB 3.1 header. Sementara itu di sebelah kiri port SATA terdapat header berwarna putih untuk melakukan pemantauan arus cairan dan temperatur cairan masuk beserta keluar saat menggunakan liquid system cooling.

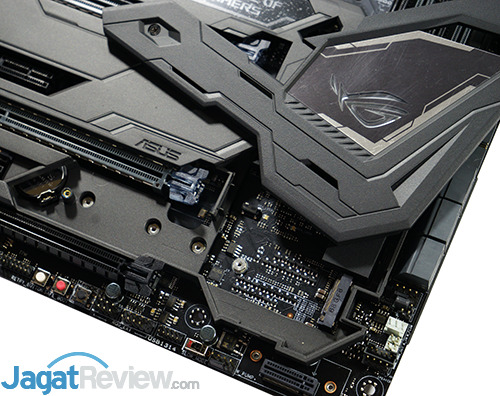

ASUS ROG Maximus IX Formula dilengkapi dua slot M.2 yang menggunakan jalur data PCIe 3.0 x4 sehingga mampu memberikan bandwidth hingga 32 Gbps. Satu slot M.2 secara vertikal sementara satu lagi ditempatkan di bawah tutup pelindung PCB motherboard.

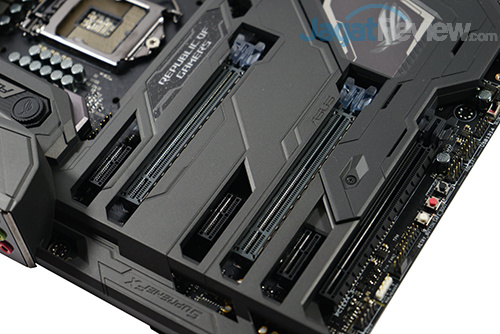

Motherboard ini dilengkapi satu slot PCIe 3.0 x16 (@x16), satu slot PCIe 3.0 x16 (@x8), satu slot PCIe 3.0 x16 (@x4), dan tiga slot PCIe 3.0 x1 (@x1). ASUS ROG Maximus IX Formula mendukung konfigurasi multi-graphics card NVIDIA SLI dengan dua graphics card dan AMD Crossfire dengan tiga graphics card.
Deretan header pada sisi sebelah bawah slot PCIe.

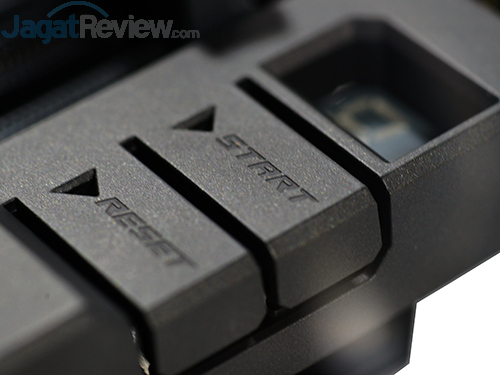

Tepat di sebelah slot memori/RAM dapat ditemukan tombol Start untuk menghidupkan dan mematikan sistem dan tombol Reset. Tepat di sisi sebelah atas tombol tersebut terdapat 2-digit Debug LED untuk informasi kondisi dan diagnosa masalah sistem dengan cepat.

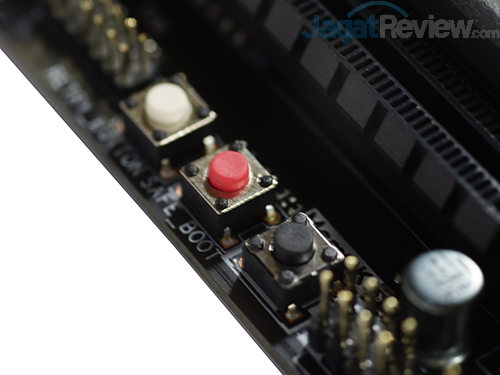

Pada deretan header motherboard dapat ditemukan tombol RETRY_Button, Safe_Boot, dan MemOK!.
Lalu bagaimanakah performa keseluruhan motherboard ini? Nantikan kelanjutannya di artikel ulasan yang lebih lengkap tetap di JagatReview.com!
