Hands-On Review Motherboard MSI Z270 Gaming M7

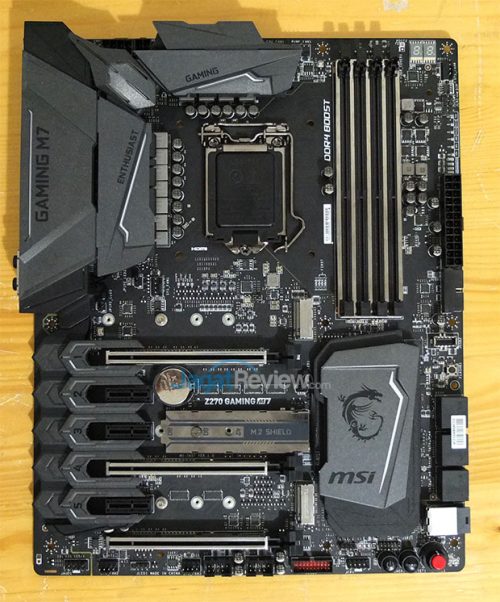

Di motherboard gaming barunya ini, MSI mencoba menghadirkan desain yang jauh lebih berbeda dari seri sebelumnya. Bila pada motherboard seri terdahulu terdapat kombinasi dua warna, hitam dan merah, kini MSI Z270 Gaming M7 tampil terlihat cukup polos. Namun, jangan mudah tertipu dengan tampilan motherboard ini. Saat dinyalakan, motherboard ini ternyata dilengkapi dengan beberapa lampu LED RGB yang menghiasi pada tempat-tempat tertentu, di antaranya  di heatsink untuk komponen VRM dan chipset Intel Z270 serta pada jajaran slot PCIe. Tentunya lampu LED RGB tersebut dapat menjauhkan motherboard ini dari kesan tampilan polos, serta bisa Anda atur sendiri warna lampunya sesuai yang Anda sukai.

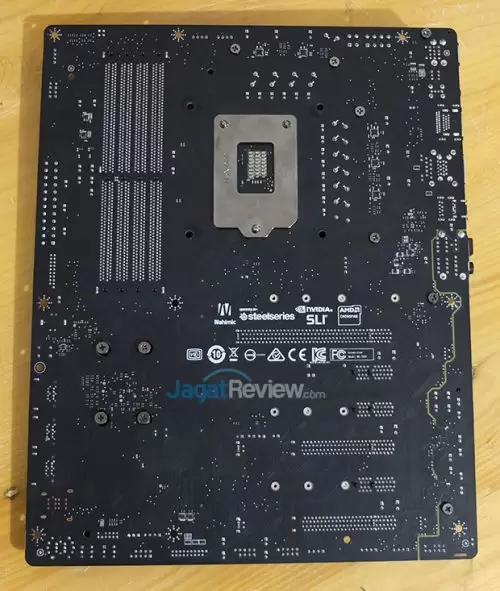

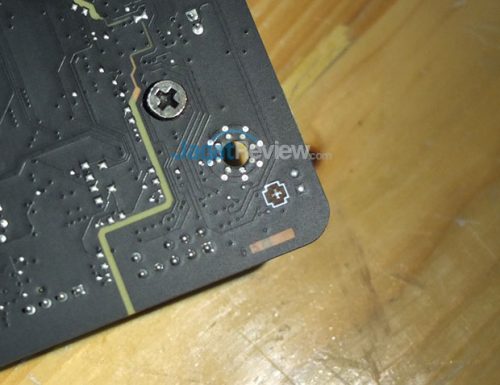

Sisi belakang motherboard MSI Z270 Gaming M7 ini dihias dengan beberapa logo yang menunjukkan dukungan fitur dari motherboard ini, seperti NVIDIA SLI, AMD Crossfire, SteelSeries Engine, Nahimic, dan beberapa logo sertifikasi yang sudah menyatakan bahwa motherboard ini sudah lolos uji kelayakan.Tepat pada bagian pojok kanan bawah, terdapat informasi bahwa motherboard ini menggunakan PCB 6-layer. PCB 6-layer umumnya menunjukkan bahwa motherboard siap memberikan durabilitas dan performa yang baik.

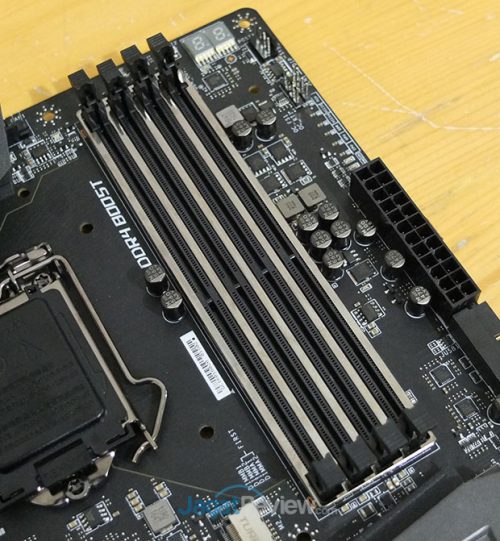

Dengan empat buah slot DIMM DDR4, motherboard ini dapat menangani memori DDR4 dengan kapasitas maksimal hingga 64 GB, dalam konfigurasi dual-channel. Keempat slot ini mampu menangani memori DDR4 yang memiliki kecepatan hingga 4133 MHz (overclock). Namun ada yang berbeda dari tampilan ke empat slot DIMM DDR4 pada motherboard ini dibanding seri pendahulunya. MSI kini menyertakan fitur MSI Steel Armor yang mampu manambah daya tahan pada slot DIMM DDR4 tersebut.

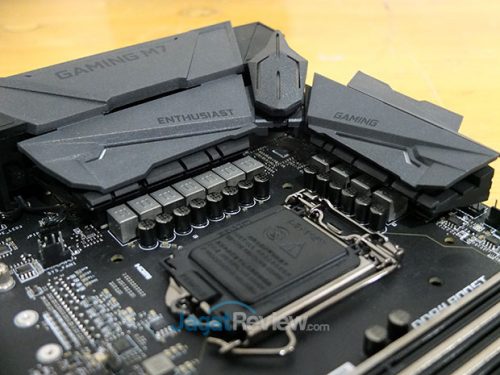

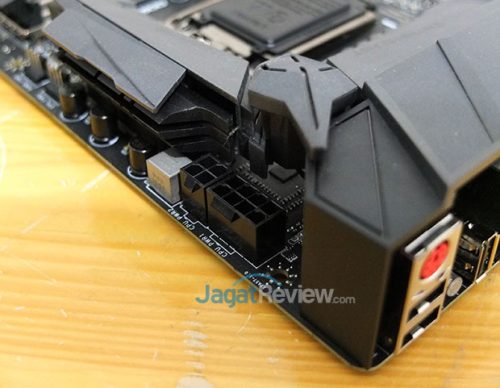

Layout dari motherboard ini sekilas memang terlihat cukup sesak, apalagi dengan heatsink untuk komponen VRM yang tampak besar. Namun, MSI mendesain agar semua hal di motherboard ini tetap mudah digunakan. Contohnya, posisi peletakan konektor daya CPU 8-pin dan motherboard 24-pin tak akan membuat Anda kesulitan memasangkan konektor kabel power supply.

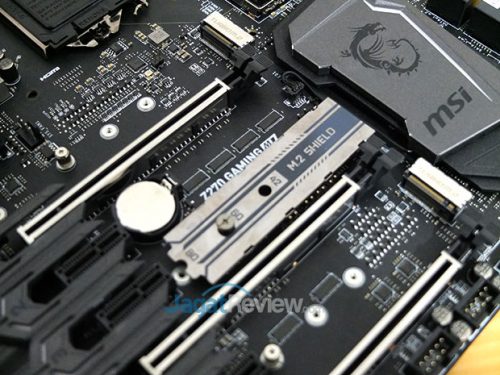

Di sisi kiri chipset MSI Z270 Gaming M7 ini juga terlihat beberapa perbedaan jika dibandingkan dengan seri MSI Z170 Gaming M7. MSI tidak tanggung-tanggung menambahkan fitur MSI Steel Armor pada ketiga slot PCI Express 3.0 x16. Anda juga akan menemukan tiga slot M.2 untuk pemasangan SSD dengan form factor M.2. Namun, satu hal yang berbeda terlihat di salah satu slot M.2 itu, di mana MSI menghadirkan fitur yang disebut M.2 Shield. Fitur ini diklaim mampu menyerap panas yang ditimbulkan saat SSD M.2 beroperasi, dan melepasnya untuk mendapatkan suhu operasi yang lebih rendah.

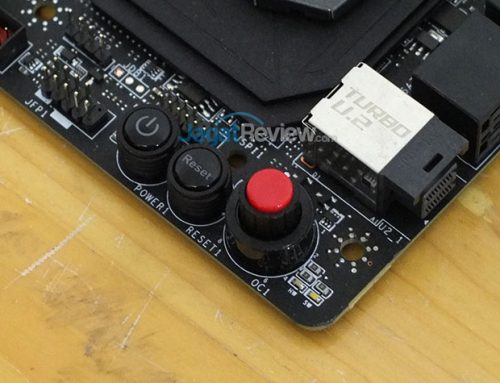

Sementara pada bagian kanan bawah, Anda kembali akan menemukan beberapa tombol front panel dan juga tuas untuk mengaktifkan fitur Game Boost. Fitur ini merupakan pengganti dari OCGenie. Tuas ini mampu menawarkan peningkatan performa dengan tujuh level set berbeda. Level tertinggi (Set 11) dari GameBoost ini menawarkan overclocking otomatis ke angka 5.2 GHz pada prosesor Core i7-7700K!

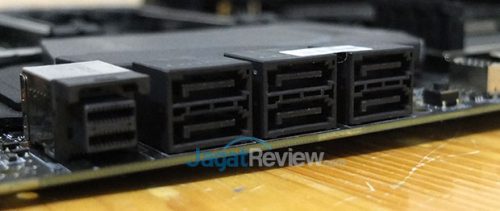

Sedangkan pada bagian konektor storage, MSI memberikan 6 buah slot SATA III 6Gbps. Selain itu, MSI Z270 Gaming M7 ini juga dilengkapi dengan slot U.2, yang tentunya slot ini memungkinkan untuk penggunaan SSD NVMe dengan form factor 2.5″. Slot U.2 ini sendiri mendukung SSD kencang karena memanfaatkan jalur PCIe.

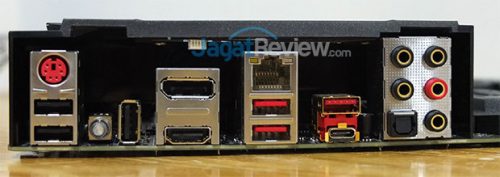

Untuk bagian panel I/O di belakang, motherboard ini menyediakan beragam konektor di antaranya satu buah konektor USB 3.1 Gen2 Type-C dan tepat di atasnya terdapat juga konektor USB 3.1 Gen2 Type-A. Tersedia pula dua konektor USB 3.1 Gen1 untuk mendukung penggunaan perangkat VR dan sebuah port Gigabit Ethernet yang ditangani oleh chipset Killer E2500 dan dilengkapi dengan fitur LAN Protect. MSI juga turut membenamkan tiga buah port USB 2.0 dan satu buah PS/2, satu buah port HDMI dan DisplayPort. Tidak ketinggalan MSI Z270 Gaming M7 ini memiliki sistem audio yang didukung fitur Audio Boost.

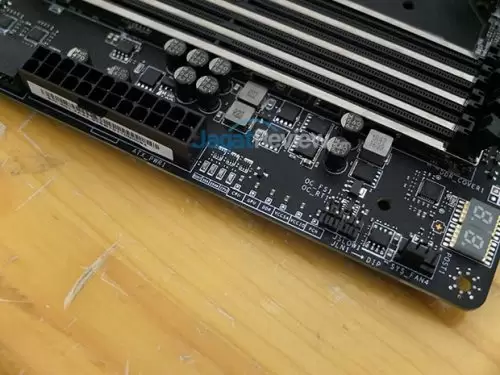

Bila ketersediaan port di bagian belakang dirasa kurang, MSI tentunya menyediakan beberapa dukungan untuk menambah konektor USB pada casing. Di antaranya 1 buah port untuk USB 3.1 Gen2 Type C, 4 buah port USB 3.1 Gen1 Type A, dan 4 buah port USB 2.0.

Spesifikasi MSI Z270 Gaming M7

CPU

• Supports 7th/6th Gen Intel® Core™ i3/i5/i7 processors, and Intel® Pentium® and Celeron® processors for Socket LGA1151
* This function will be supported depend on the CPU.

Chipset

• Intel® Z270 Chipset

Main Memory

• 4 x DDR4 memory slots, support up to 64GB
– 7th Gen processors support DDR4 4133(OC)/4000(OC)/ 3800(OC)/ 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz*
– 6th Gen processors support DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400(OC)/ 2133 MHz*
• Dual channel memory architecture
• Supports Intel®; Extreme Memory Profile (XMP)
* Please refer to www.msi.com for more information on compatible memory.

Slots

• 3 x PCIe 3.0 x16 slots (support x16/x0/x0, x8/x8/x0, x8/x4/x4 modes)
• 3 x PCIe 3.0 x1 slots

Multi-GPU

• Supports 2-Way NVIDIA® SLI™ Technology
• Supports 3-Way AMD® CrossFire™ Technology

Onboard Graphics

• 1 x HDMI™ port, supports a maximum resolution of 4096×2160@30Hz(7th Gen CPU), 4096×2160@24Hz(6th Gen CPU), 2560×1600@60Hz
• 1 x DisplayPort, supports a maximum resolution of 4096×2304@24Hz, 2560×1600@60Hz, 3840×2160@60Hz, 1920×1200@60Hz

Storage

• Intel® Z270 Chipset
• 6x SATA 6Gb/s ports*/ **
• 1x U.2 port **
– Supports up to PCIe 3.0 x4 NVMe U.2 SSD
• 3x M.2 slots (Key M)*
– M2_1 slot supports up to PCIe 3.0×4 and SATA 6Gb/s standards, 2242/ 2260 /2280/ 22110 storage devices
– M2_2 slot supports up to PCIe 3.0×4 standard, 2242/ 2260 /2280 storage devices
– M2_3 slot supports up to PCIe 3.0×4 and SATA 6Gb/s ** standards, 2242/ 2260 /2280 storage devices
– Intel® Optane™ Memory Ready for all M.2 slots***
• Supports Intel® Smart Response Technology for Intel Core™ processors

* M.2 and SATA ports maximum support 2x M.2 PCIe SSDs + 6x SATA HDDs.
**The M2_3, U2_1 and SATA5~6 share the same bandwidth.
***Intel® Optane™ Technology is only supported when using 7th Gen processors. Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website.

RAID

• Intel® Z270 Chipset
• Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
• Supports RAID mode for M.2 PCIe storage devices*
* M.2 PCIe RAID volume can be created with M.2 GENIE.

USB

• ASMedia® ASM2142 Chipset
– 2 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C ports (1 port on the back panel, 1 port available through the internal USB connector)
?- 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A port on the back panel

• Intel® Z270 Chipset
– 6 x USB 3.1 Gen1 (SuperSpeed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB connectors)
– 7 x USB 2.0 (High-speed USB) ports (3 Type-A ports on the back panel, 4 ports available through the internal USB connectors)

Audio

• Dual Realtek® ALC1220 Codec
– 7.1-Channel High Definition Audio

LAN

• 1 x Killer™ E2500 Gigabit LAN controller

Internal I/O Connectors

– 1 x 24-pin ATX main power connector
– 1 x 8-pin ATX 12V power connector
– 1 x 4-pin ATX 12V power connector
– 6 x SATA 6Gb/s connectors
– 1 x U.2 port
– 3 x M.2 slots
– 1 x USB 3.1 Gen2 Type-C connector
– 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)
– 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
– 1 x 4-pin CPU fan connector
– 1 x 4-pin water pump fan connector
– 4 x 4-pin system fan connectors
– 1 x Front panel audio connector
– 2 x Front panel connectors
– 1 x RGB LED connector
– 1 x Chassis Intrusion connector
– 1 x Clear CMOS jumper
– 1 x Low Temperature Booting Jumper
– 1 x 2-pin Slow mode jumper
– 1 x 2-pin OC retry jumper
– 1 x 2-pin OC Force enter BIOS jumper
– 1 x 2-pin Discharge jumper
– 1 x 2-Digit Debug Code LED

Back Panel I/O Ports

– 1 x PS/2 mouse & keyboard combo port
– 3 x USB 2.0 Type-A ports
– 1 x Clear CMOS button
– 1 x DisplayPort
– 1 x HDMI™ port
– 1 x LAN (RJ45) port
– 2 x USB 3.1 Gen1 Type-A ports
– 1 x USB 3.1 Gen2 Type-A port
– 1 x USB 3.1 Gen2 Type-C port
– 1 x Optical S/PDIF OUT connector
– 5 x OFC audio jacks

Dimension

• 12.0 in. x 9.6 in. (30.5 cm x 24.4 cm)
• ATX Form Factor

Mounting

• 9 mounting holes
