Hands-on Singkat Motherboard Gigabyte Z270X Aorus Gaming 9

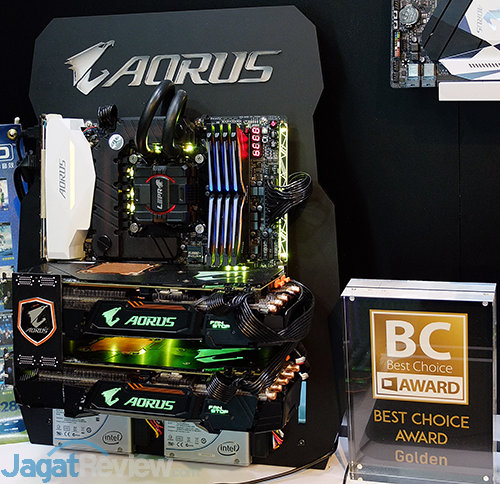

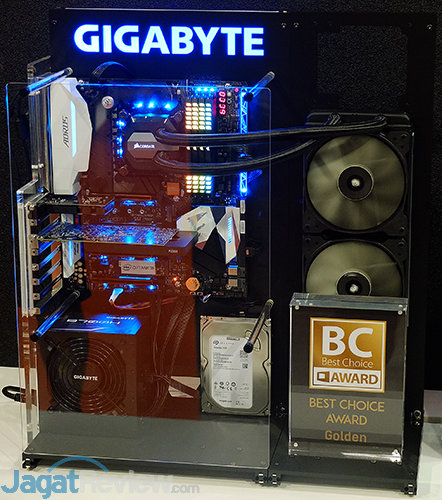

Mendapatkan penghargaan “Best Choice Award Golden” di gelaran Computex 2017 tentu menjadi kebanggaan tersendiri bagi GIGABYTE. Motherboard terbaru mereka, Z270X Aorus Gaming, sukses mengungguli ratusan kontestan lainnya dan memuaskan kalangan juri yang menguji tiga kriteria penilaian yang meliputi fungsionalitas, inovasi, dan potensi pasar. Tidak aneh jika kami diliputi rasa penasaran untuk melihat lebih dekat fitur unggulan apa saja yang dibenamkan GIGABYTE di dalam Z270X Aorus Gaming 9.

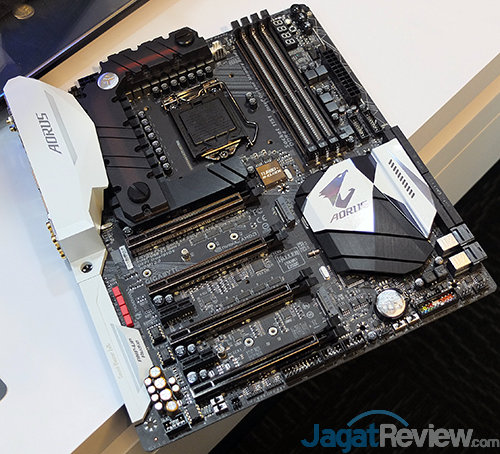

Untuk urusan penampilan, walaupun hanya memadukan warna hitam dominan dengan variasi warna putih dan perak di komponen tertentu, Z270X Aorus Gaming 9 sukses tampil menarik nan menawan. Tentu saja penampilan motherboard ini akan semakin meriah saat dinyalakan dengan hiasan lampu LED RGB yang dapat diatur warna dan efeknya dengan menggunakan sebuah aplikasi. Z270X Aorus Gaming 9 menggunakan PCB motherboard dengan form factor E-ATX (30,5 x 26,4 cm). Pastikan menggunakan casing dengan ukuran yang tepat saat menggunakan motherboard ini.

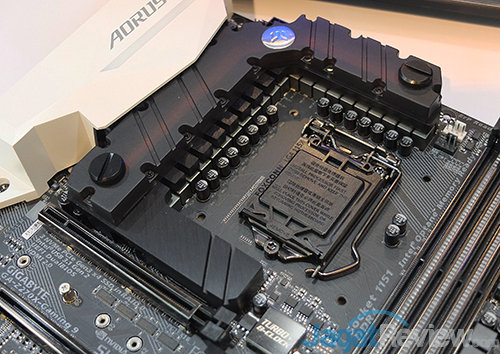

Z270X Aorus Gaming 9 menggunakan soket LGA1151 dengan dukungan prosesor Core i/Pentium/Celeron 7th/6th Generation. Motherboard ini menggunakan desain VRM digital dengan 22 fasa yang dilengkapi 4th Gen. IR digital power controler dan dipadukan dengan 3rd Generation PowIRstage IC untuk distribusi daya dan beban secara akurat dan merata. Hal ini membuat daya tahan lebih baik dan lebih lama. Untuk mendinginkan komponen VRM, GIGABYTE mengandalkan heatsink khusus hasil kolaborasi GIGABYTE dan EKWB yang dapat didinginkan secara pasif atau dengan menghubungkannya ke watercooler.

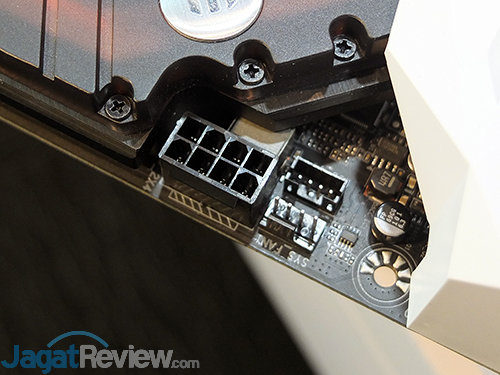

Z270X Aorus Gaming 9 mengandalkan satu konektor 8-pin untuk menyuplai daya listrik ke prosesor.

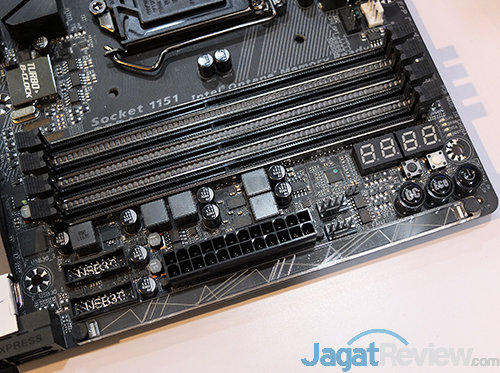

Z270X Aorus Gaming 9 menyediakan empat slot memori/RAM DDR4 dengan dukungan kapasitas hingga 64 GB dan kecepatan 2400 MHz untuk kondisi standar. Sementara dengan melakukan overclocking manual, motherboard ini mendukung kecepatan memori/RAM hingga 4133 MHz.

Di dekat slot memori/RAM juga dapat ditemukan dua USB 3.0 header untuk empat port ekstra, dan juga 4-digit Debug LED. Terdapat pula tombol power on/off yang diikuti tombol ECO untuk mengaktifkan fitur power saving beserta tombol OC untuk mengaktifkan fitur auto overclocking dengan setting optimal dari GIGABYTE. Dapat dijumpai pula tombol untuk melakukan reset dan Clear CMOS.

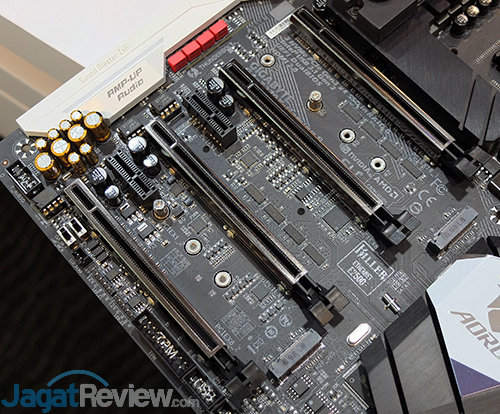

Z270X Aorus Gaming 9 menyediakan dua slot PCIe x16 dengan kecepatan x16 dan dua slot PCIe x16 dengan kecepatan x8. Terdapat pula dua slot PCIe x1 lainnya. Motherboard ini mendukung konfigurasi AMD Crossfire dan NVIDIA SLI dengan menggunakan hingga empat buah graphics card. Tidak ketinggalan motherboard ini menyediakan dua slot M.2 yang mendukung SSD PCIe 3.0 x4 atau SATA III 6 Gbps dengan ukuran 2242/2260/2280/22110. Untuk memastikan motherboard ini memiliki jalur PCIe dengan jumlah mencukupi, Z270X Aorus Gaming 9 menggunakan chip Broadcom PEX 8747 yang menyediakan 48 jalur PCIe 3.0.

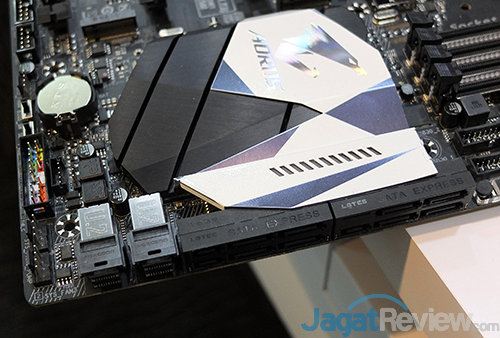

Tidak hanya menyediakan solusi storage dengan dua slot M.2, Z270X Aorus Gaming 9 juga datang dengan dua port U.2 untuk SSD yang memanfaatkan jalur data PCIe 3.0 x4. Dapat dijumpai pula delapan port SATA III 6 Gbps yang dapat digunakan untuk mengakomodir tiga perangkat storage dengan SATA Express.

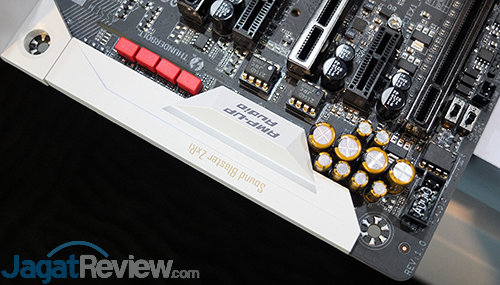

Sebagai motherboard gaming, kualitas audio tentu tidak dapat dikesampingkan. Tidak aneh jika Z270X Aorus Gaming 9 dilengkapi chip audio kelas atas Creative Sound Core 3D yang umumnya hanya ada di perangkat soundcard tambahan. Chip tersebut dipadukan dengan chip DAC Burr-Brown 127 dB dengan dua OP-AMP yang menangani kanal kanan-kiri secara terpisah. Terdapat pula OP-AMP tambahan untuk menangani jalur Front Audio. Menariknya tiga OP-AMP tersebut dapat dilepas dan diganti dengan OP-AMP lain dengan karakter suara berbeda. Kemampuan komponen tersebut semakin sempurna dengan digunakannya kapasitor audio audiophile grade Nichion dan Wima.

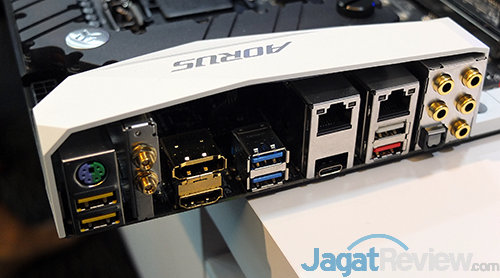

Di area backpanel Z270X Aorus Gaming 9 dapat ditemukan port PS/2, dua port USB 3.1 Gen 1 dengan dukungan fitur DAC-UP (kuning), konektor HDMI dan Display Port berlapis emas, dua port USB 3.1 Gen 1 (biru), satu port USB 3.1 Gen 2 Type-C yang mendukung Thunderbolt 3.0, satu port USB 3.1 Gen 1 dengan dukungan fitur Q-Flash Plus (putih), dan satu port USB 3.1 Gen 2 (merah).

Dapat ditemukan pula dua port RJ45 Gigabit Ethernet yang ditenagai chip Rivet Networks Killer E2500. Tersedia pula dua konektor antena untuk konketivitas nirkabel Wi-Fi ac dan Bluetooth V4.1 oleh chip Killer Wireless-AC 1535. Sementara itu konektivitas audio tersedia lima 3,5 mm audio jack dan satu S/PDIF.

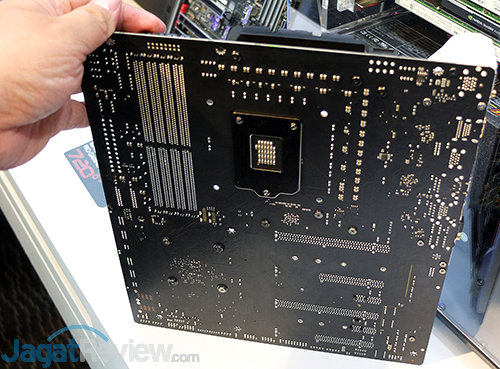

Penampang sisi bawah PCB motherboard Z270X Aorus Gaming 9.
