Hands-On Motherboard ASRock Fatal1ty X470 Gaming K4

Tampilan Fisik (Lanjutan)

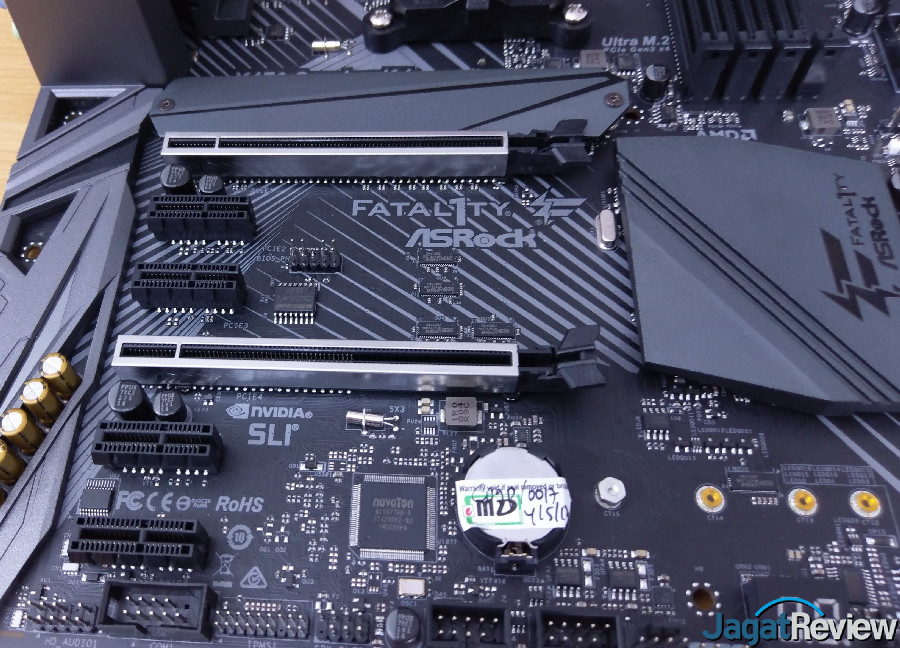

Untuk slot ekspansi PCIe, Fatal1ty X470 Gaming K4 memiliki 2 slot PCIe x16 Gen 3, di mana slot PCIe x16 pertama akan berjalan dengan kecepatan x16 dan untuk slot kedua hanya akan berjalan maksimal dengan kecepatan x8. Kemudian, kedua slot tersebut dilengkapi dengan PCIe Metal Shielding untuk membantu menahan berat dari graphics card berukuran besar dan berat. Terdapat juga 4 slot PCIe x1.

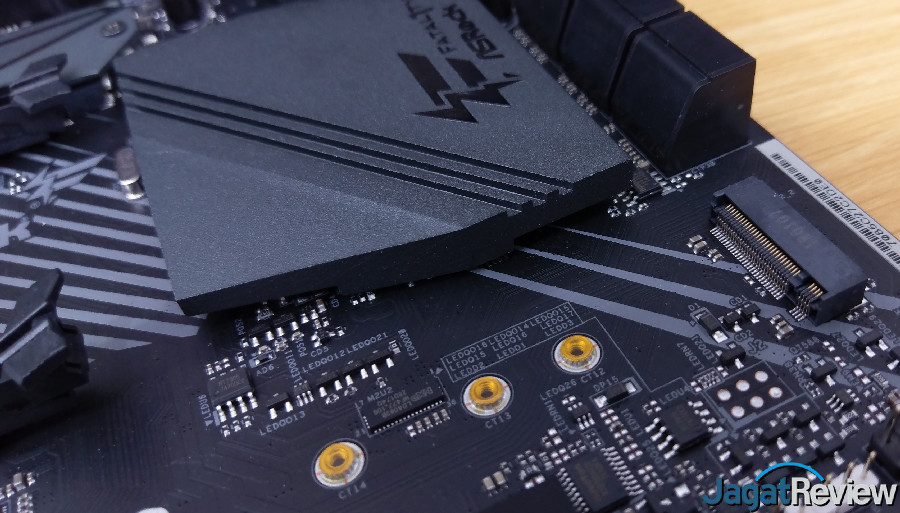

Untuk konektivitas storage, motherboard ini menyediakan 2 buah slot M.2 yang keduanya dapat berjalan pada mode NVMe dengan kecepatan PCIe x4. Anda harus memperhatikan saat memasang SSD M.2, karena dari kedua slot M.2 tersebut, 1 slot M.2 akan berjalan menggunakan PCIe bandwidth dari CPU dan satu slot lagi akan berjalan menggunakan bandwidth dari chipset X470. Slot M.2 pertama dilengkapi dengan cover M.2 yang menutup seluruh bagian SSD M.2 yang digunakan. Tidak lupa juga, di heatsink M.2 diberikan thermal pad cukup tebal. Peletakan kedua slot M.2 ini juga sangat berjauhan, slot pertama terletak di atas slot PCIe x16 pertama, sedangkan slot M.2 kedua terletak di bawah heatsink chipset

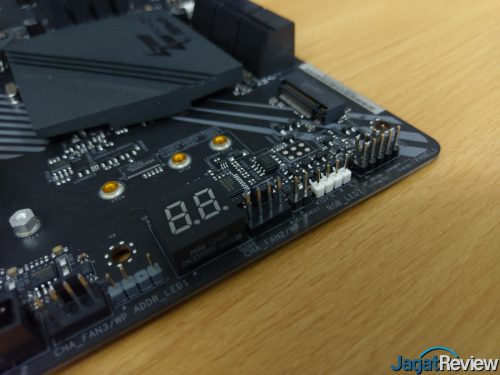

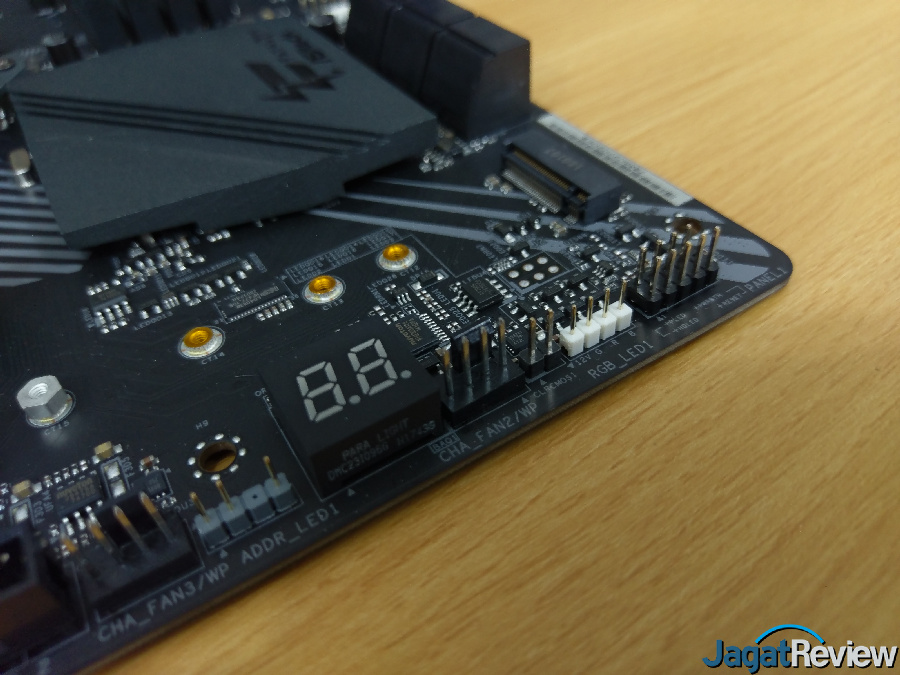

Motherboard ini juga hadir dengan fitur debug LED berupa Post Code. Fitur yang sangat berguna untuk membantu proses troubleshooting.

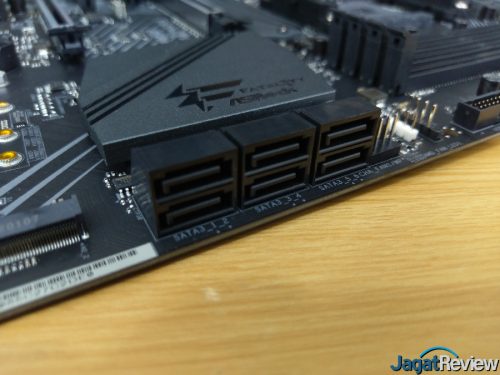

Untuk storage berbasis SATA, Fatal1ty X470 Gaming K4 menawarkan 6 port SATA III 6Gbps dengan angle 90°. Untuk konektivitas I/O, Fatal1ty X470 Gaming K4 ini memiliki 2 header USB 3.0 dan 2 buah header USB2.0. Sangat disayangkan, tidak terdapat USB 3.1 Type-C front panel header.

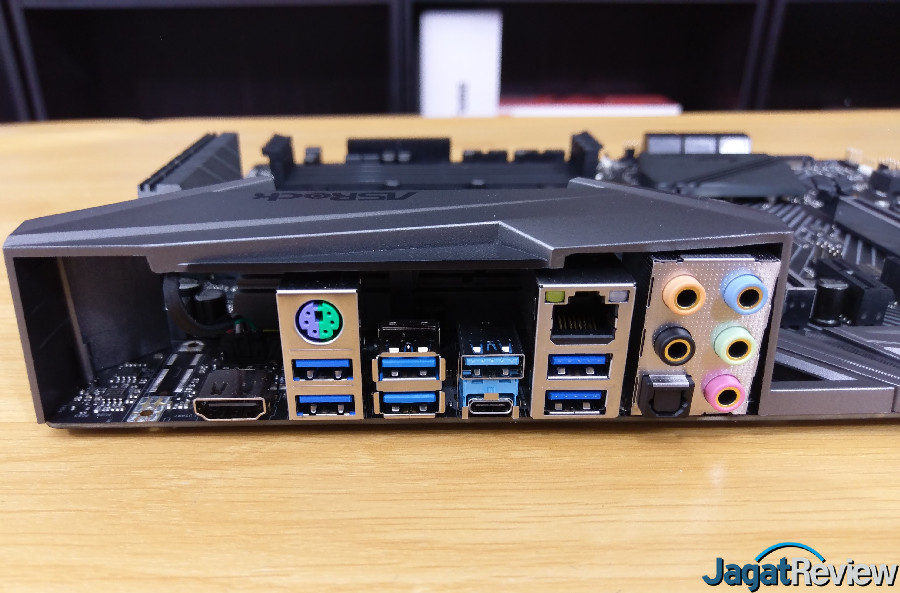

Untuk bagian back panel I/O motherboard ini menawarkan berbagai jenis konektor berikut ini:

• 1x USB 3.1 Gen 2 Type A (port warna biru-muda)
• 1x USB 3.1 Gen 2 Type C
• 6x USB 3.1 Gen 1
• 1x HDMI Out
• 1x Gigabit Ethernet
• 1x PS/2 Combo
• 1x Set Audio 7.1 Channel

Solusi audio di ASRock Fatal1ty X470 Performance menggunakan Creative Sound Blaster Cinema 5. Sistem ini dimotori oleh chip ALC1220 120dB SNR. Dengan chip ALC1220 ini, motherboard ini tentunya akan memberikan solusi audio yang sangat mumpuni untuk sebuah on-board audio solution.

Untuk sebuah motherboard X470, sangat disayangkan motherboard ini masih tidak memiliki tombol power & reset on-board. Motherboard ini juga tidak memiliki tombol clear CMOS, sehingga Anda harus melakukan clear CMOS secara manual, dengan meng-short jumper 2-pin CMOS.

ASRock Fatal1ty X470 Gaming K4
CPU Support	AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge)
CPU Socket	AM4 (PGA-1331)
Chipset	AMD X470
Graphics Interface	2x PCIe 3.0 x16 slot
Display Interface	HDMI
Memory Type	Dual Channel DDR4
Memory DIMM	4 DIMMS
Expansion Slot	4x PCIe 3.0 x1
SATA/M.2	6 SATA III / 2 M.2 for SSD
Audio	ALC1220-VB
Form Factor	ATX
