Hands-On Motherboard ASRock X470 Taichi

Author

Chandra Wijaya

Reading time:

Motherboard

July 12, 2018

readmode

BIOS

BIOS yang digunakan untuk motherboard X470 Taichi ini memiliki tema hitam dengan background gambar gear dengan tema yin and yang khas Taichi. BIOS yang dimiliki seri Taichi ini menggunakan selector bewarna biru muda. Opsi yang cukup baik untuk memberikan warna yang kontras untuk selector. Untuk layout BIOS sendiri, motherboard ini tidaklah berbeda dengan motherboard ASRock lainnya. Di BIOS untuk AMD ini hanya tersedia Advanced Mode.

Di mode ini, pengguna akan mendapatkan akses pengaturan keseluruh komponen yang ada pada sistem. Seluruh opsi untuk konfigurasi sistem bisa ditemukan di sini, baik opsi-opsi yang umum digunakan maupun opsi-opsi spesifik. Mari coba kita lihat tampilan BIOS Advanced Mode dari ASRock X470 Taichi ini:

Main Tab

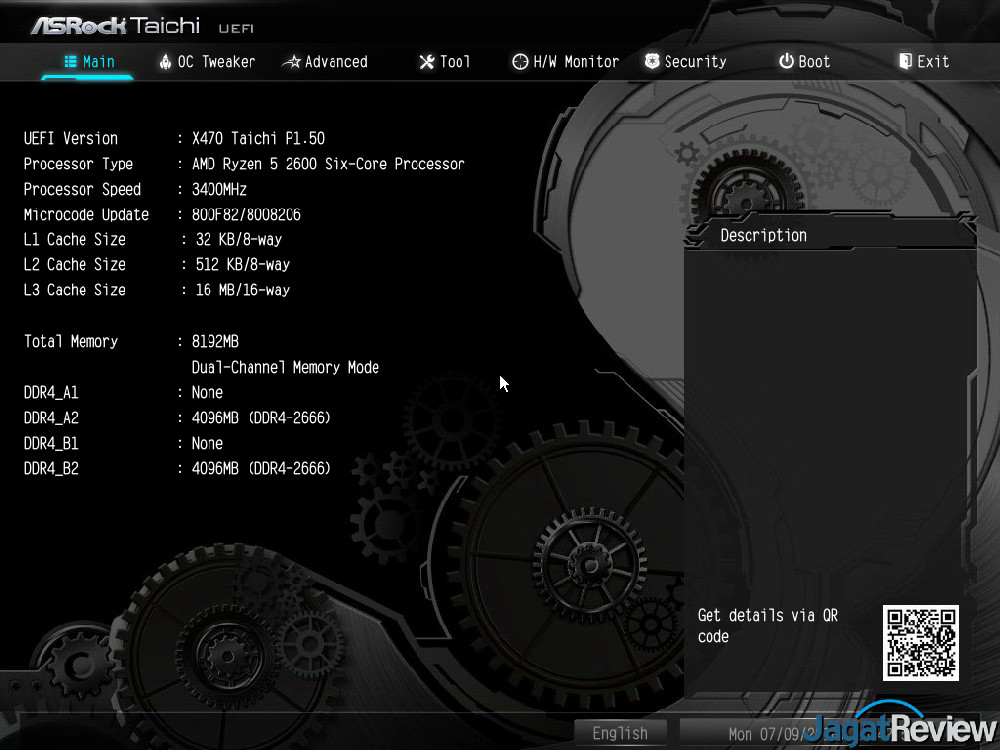

Tampilan pertama yang akan Anda jumpai di Advance Mode BIOS ASRock ini adalah tab Main. Di tab ini, tersedia informasi mengenai nama motherboard, versi BIOS, tipe prosesor dan memori apa yang sedang digunakan.

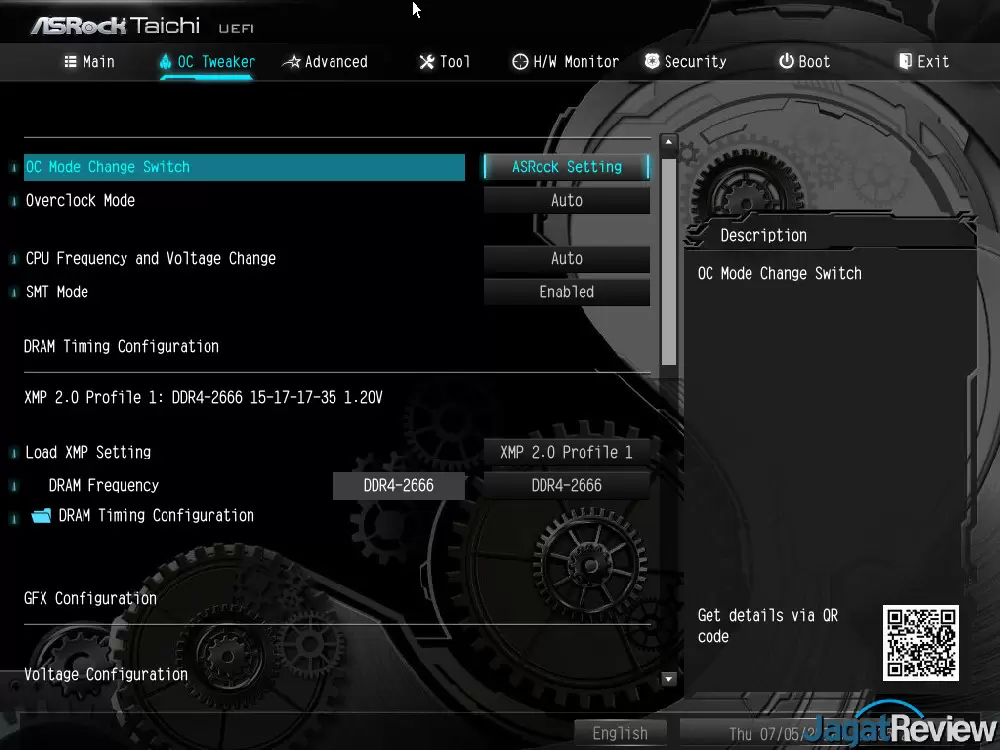

OC Tweaker Tab

Di dalam tab ini Anda akan menemukan seluruh setting untuk melakukan konfigurasi kepada CPU, memori, VRM, dan seluruh voltase yang memungkinkan Anda atur. Tab OC Tweaker ini juga menuntut Anda untuk setidaknya memiliki pengtahuan mengenai hardware yang Anda gunakan. Hal ini disebabkan karena setiap setting yang Anda temukan pada tab ini akan langsung memberikan pengaruh kepada sistem Anda.

Dan berikut ini adalah tampilan lainya yang akan Anda temukan pada BIOS ASRock X470 Taichi:

Utility

A-Tuning

Software tuning sistem secara on the fly sudahlah tidak asing lagi saat ini, dengan menggunakan software ini maka Anda tidaklah perlu melakukan tuning secara mendetail seperti yang dilakukan di BIOS. Khusus untuk seri Taichi ASRock memiliki aplikasi bernamakan A-Tuning. Lewat aplikasi tersebut Anda dapat menggunakan preset yang digunakan dan juga melakukan tuning manual sistem Anda baik dari sisi BCLK, CPU multiplier, dan voltage. Berikut ini adalah tampilan dari software A-Tuning:

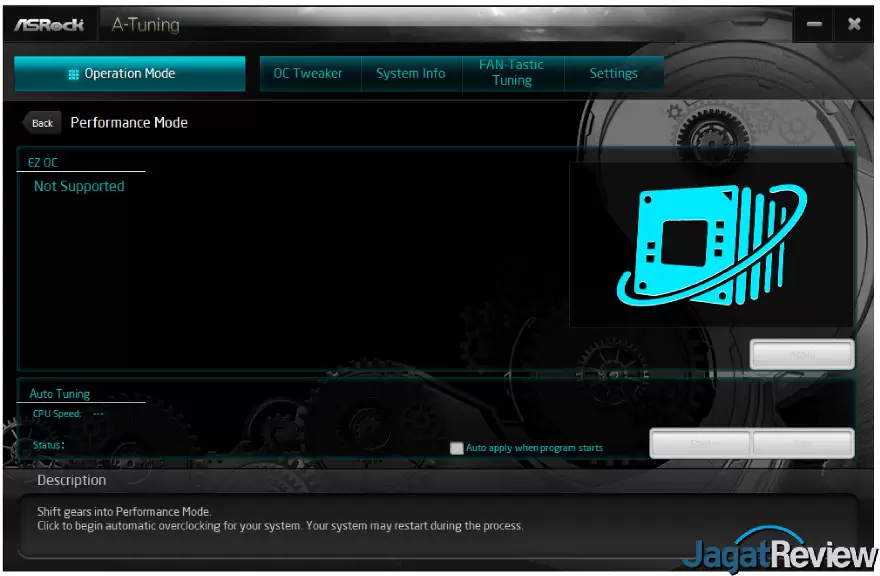

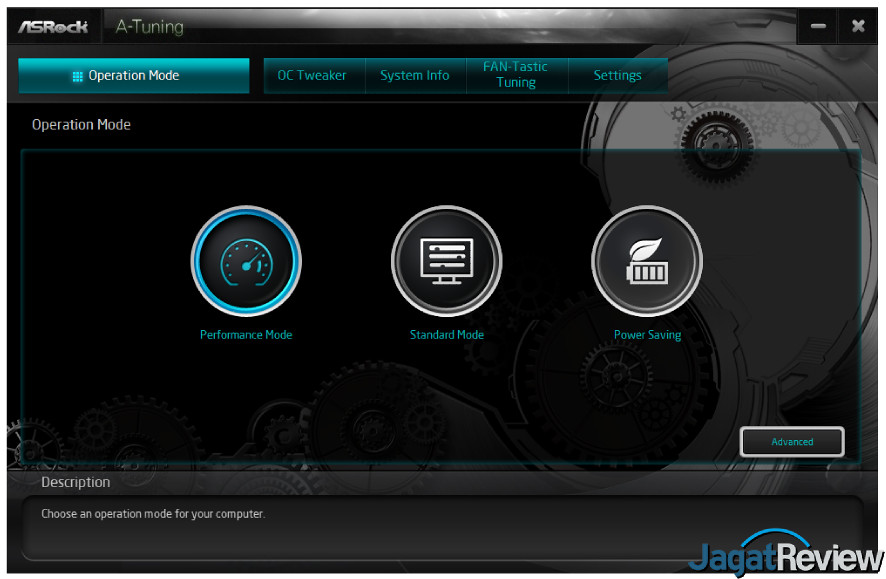

Operation Mode: Pada tab ini Anda akan menemukan preset yang diberikan oleh ASRock. Namun, sangat disayangkan pada menu Performance Mode Anda tidak bisa melakukan pengaturan secara advanced, karena nampaknya fitur ini hanya bisa digunakan pada motherboard Z370 dengan prosesor Intel K-series.

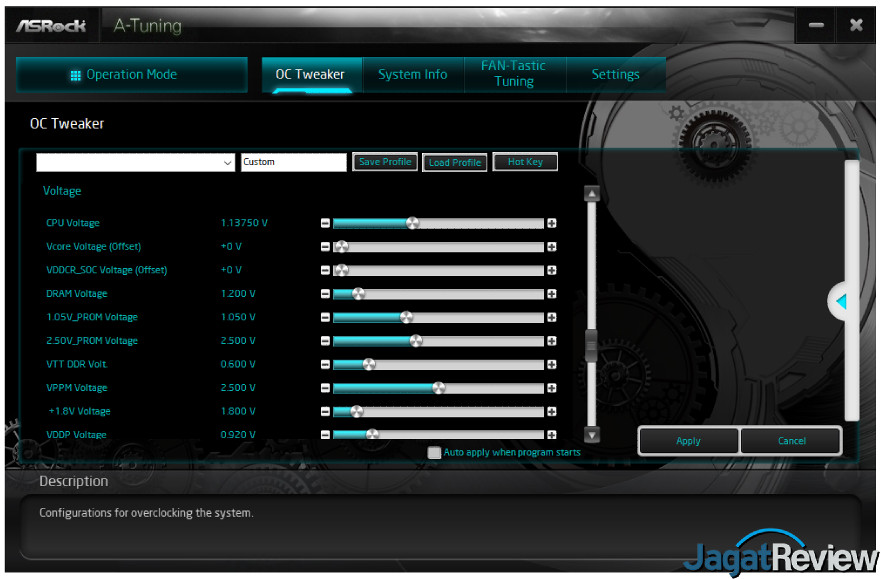

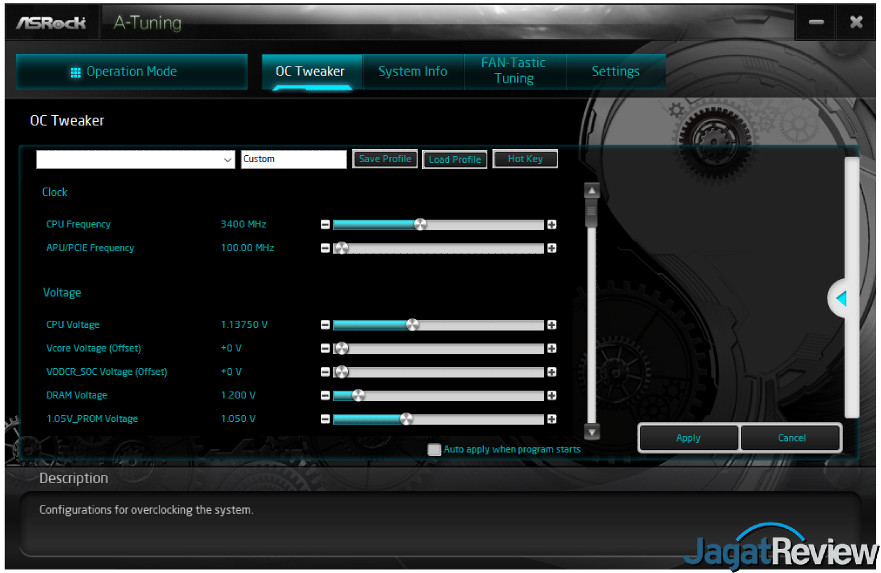

OC Tweaker: Pada tab ini Anda akan mendapatkan akses untuk melakukan tuning BCLK, CPU Multiplier, dan voltage secara on the fly. Anda hanya perlu menggeser slider yang terdapat pada A-Tuning dan mengklik Apply untuk melakukan tuning sistem.

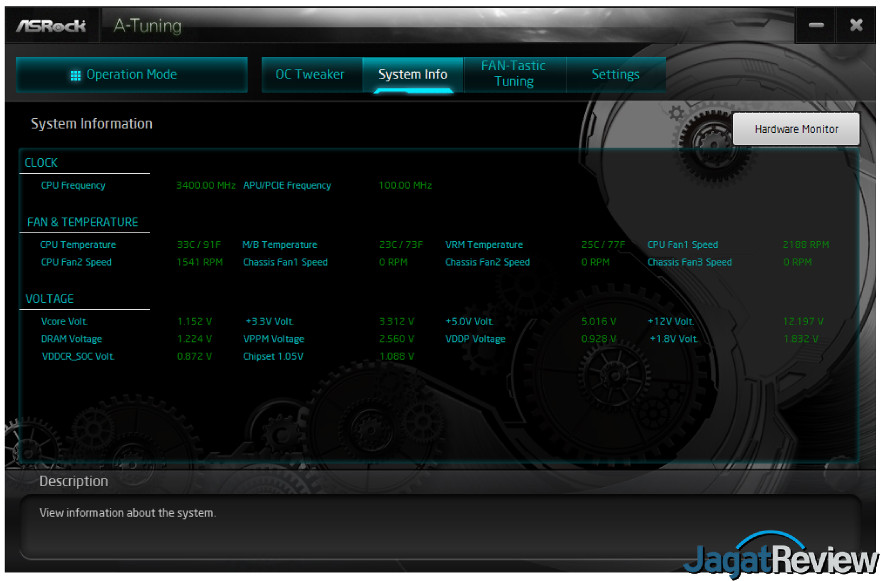

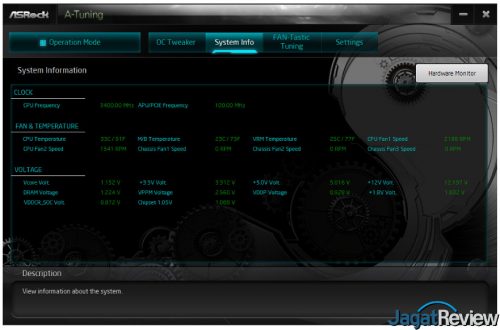

System Info: Untuk Tab ini merupakan sebuah hardware monitor, di mana Anda bisa melihat kondisi sistem Anda.

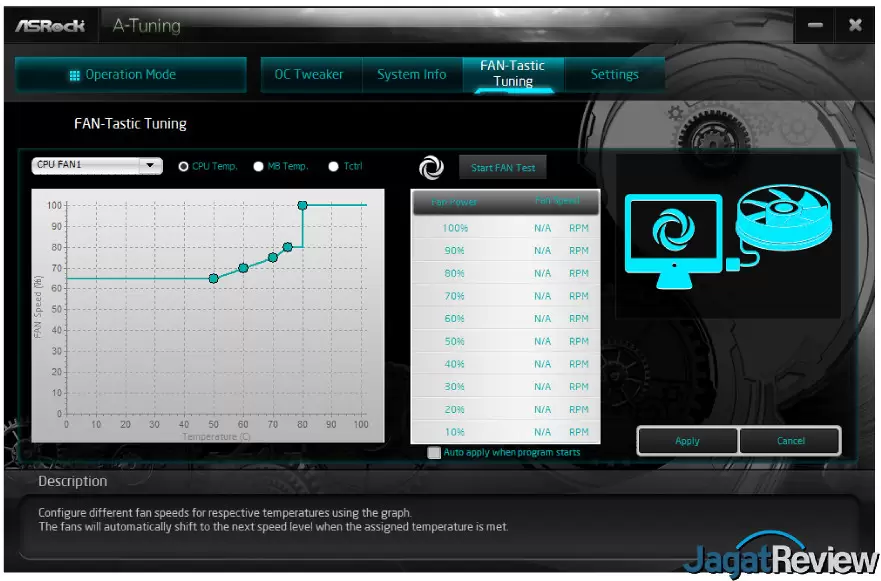

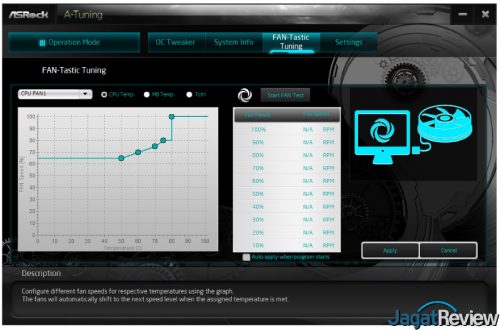

FAN Tastic Tuning: Pada tab ini Anda dapat mengatur fan speed curve per fan header! Hal yang harus Anda perhatikan saat melakukan pengaturan fan curve adalah Anda harus mengatahui apakah Anda sedang menjalankan fan header Anda pada mode PWM atau DC Regulated. Secara standar, motherboard ini akan menjalankan fan header di mode DC Regulated, yang berarti Anda bisa mengatur speed di 0 RPM.

Polychrome RGB

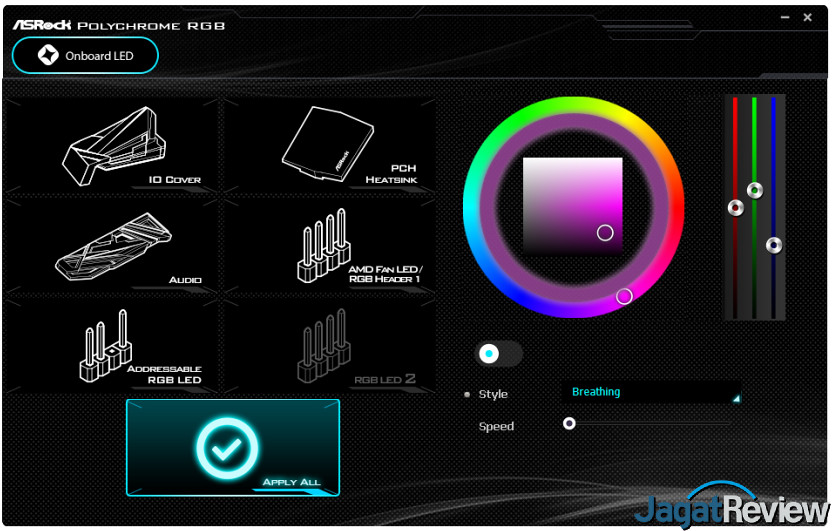

Aplikasi ini merupakan satu-satunya cara Anda untuk mengatur LED RGB dengan menggunakan UI. Opsi pengaturan yang terdapat pada BIOS sangatlah tidak user friendly. Untuk Lighting yang terdapat pada ASRock X470 Taichi ini Anda hanya dapat mengakses LED RGB per-zona, seperti contohnya di motherboard ini Anda hanya bisa mengakses zona I/O Shroud, Audio Shield, dan PCH. Anda juga dapat mengakses RGB header. Sangat disayangkan efek yang Anda dapat pilih pada aplikasi ini masih sangat terbatas.

App-Shop

Dalam aplikasi ini Anda dapat melakukan update secara otomatis untuk aplikasi yang terdapat pada sistem Anda. Tidak hanya itu saja, aplikasi ini juga bisa Anda gunakan untuk melakukan pemantauan apakah terdapat driver atau BIOS baru untuk sistem yang Anda gunakan. Aplikasi ini cukup berguna untuk menjadi pengingat terdapatnya update driver untuk sistem Anda.
