Hands-On Motherboard ECS H310H5-M2

Tampilan Fisik (Lanjutan)

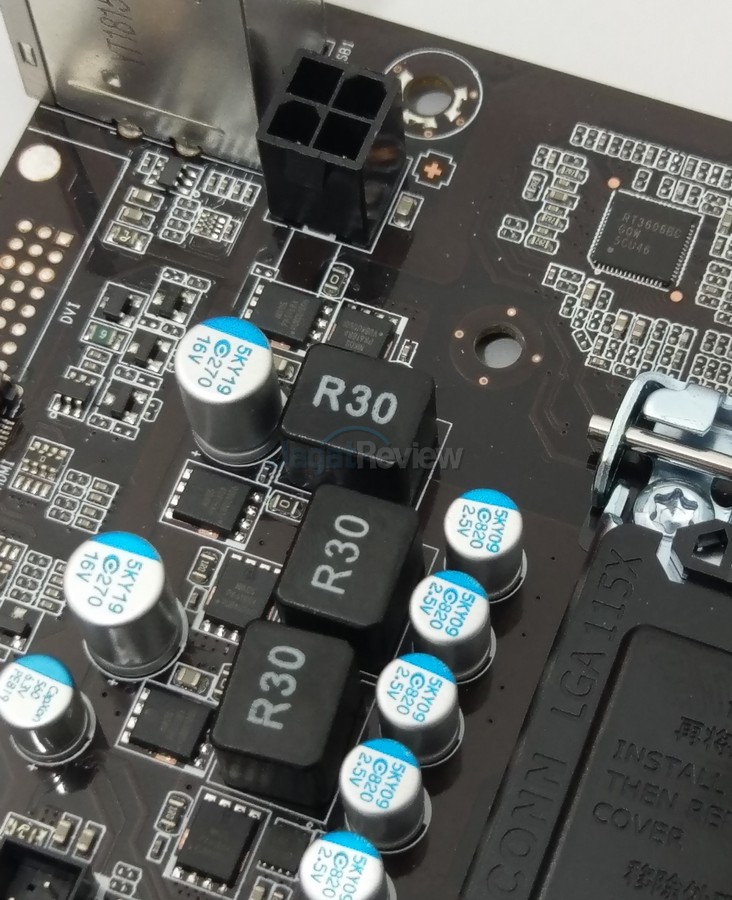

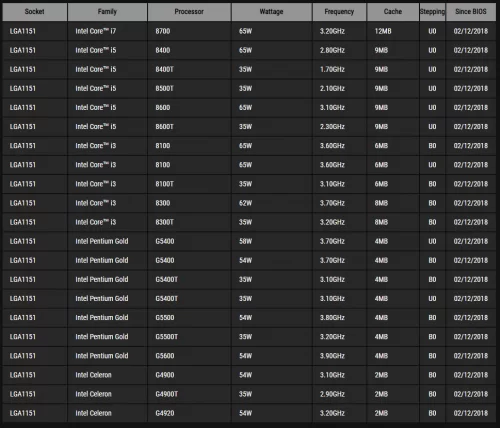

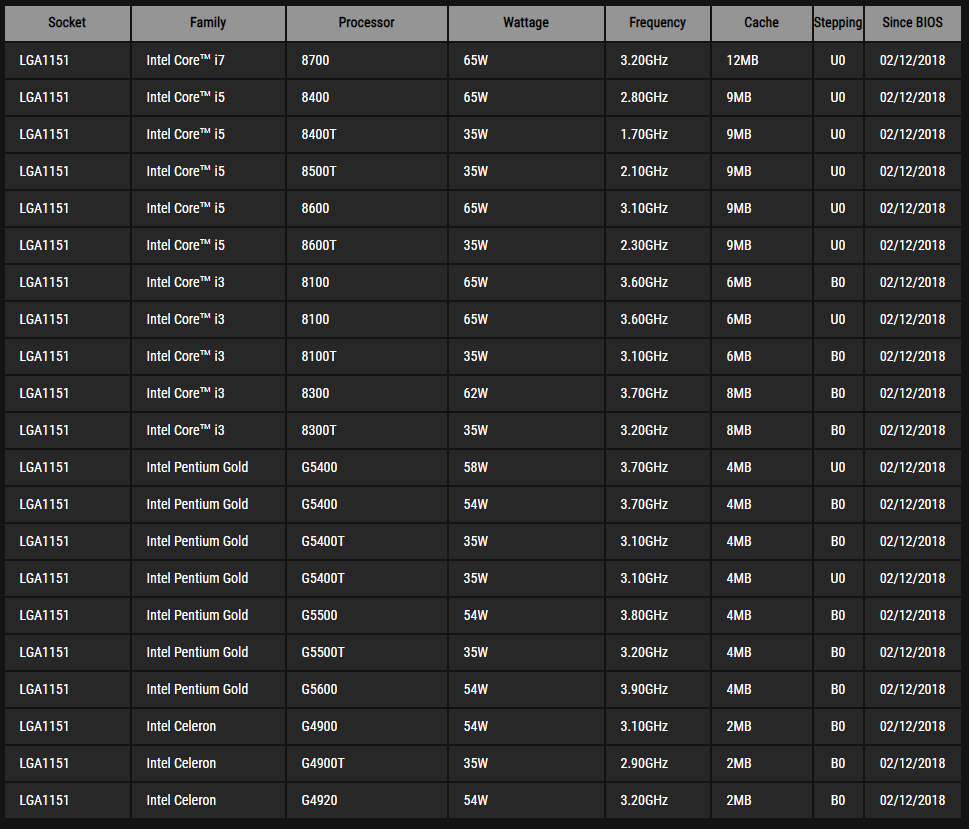

Melihat VRM yang digunakan untuk motherboard ini, dapat dikatakan cukup untuk bisa menjalankan setidaknya sampai dengan Intel Core i7-8700 (6 core/12 thread) yang memiliki TDP 65 Watt. Sesuai dengan support resmi yang dimiliki motherboard ini pada web ini: CPU Support List

Mosfet yang digunakan pada motherboard ini adalah NIKOS PK618BA (High-Side) dan NIKOS PK516BA (Low-Side). Kemudian untuk controller VRM yang digunakan adalah RICHTEK RT3606BC yang dapat berjalan di konfigurasi dual channel maksimal 3+2 phase (Core + AXG). Dalam kasus di motheroard ECS H310H5-M2, controller ini dijalankan dengan mode 3+1

Datasheet:

PK516BA

PK618BA

RT3606BC

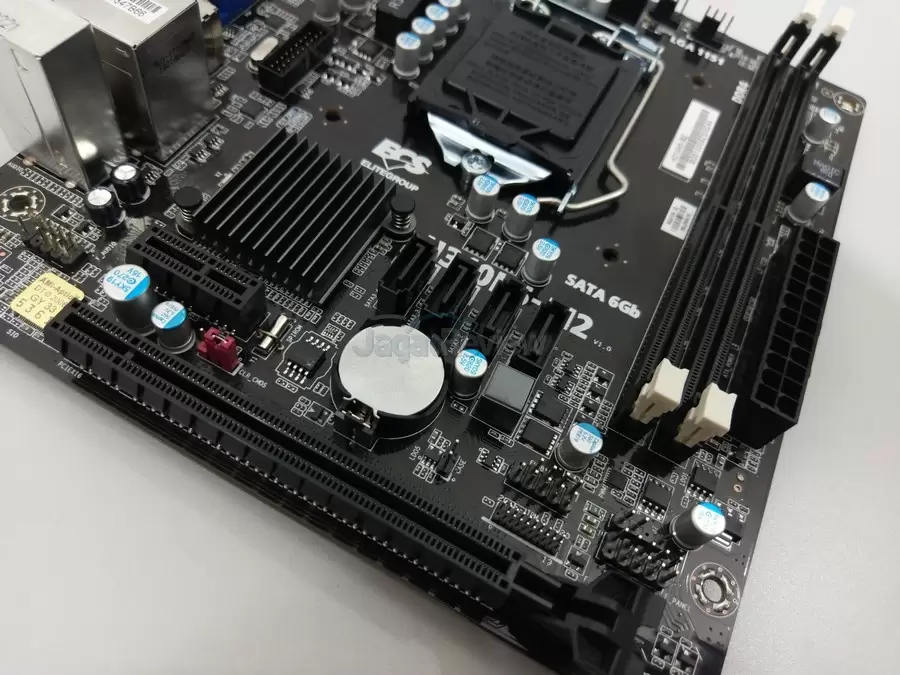

Kemudian beralih ke sisi ekspansi PCIe. Motherboard ini hanya menawarkan 1 buah slot PCIe x16 dan 1 slot PCIe x1.

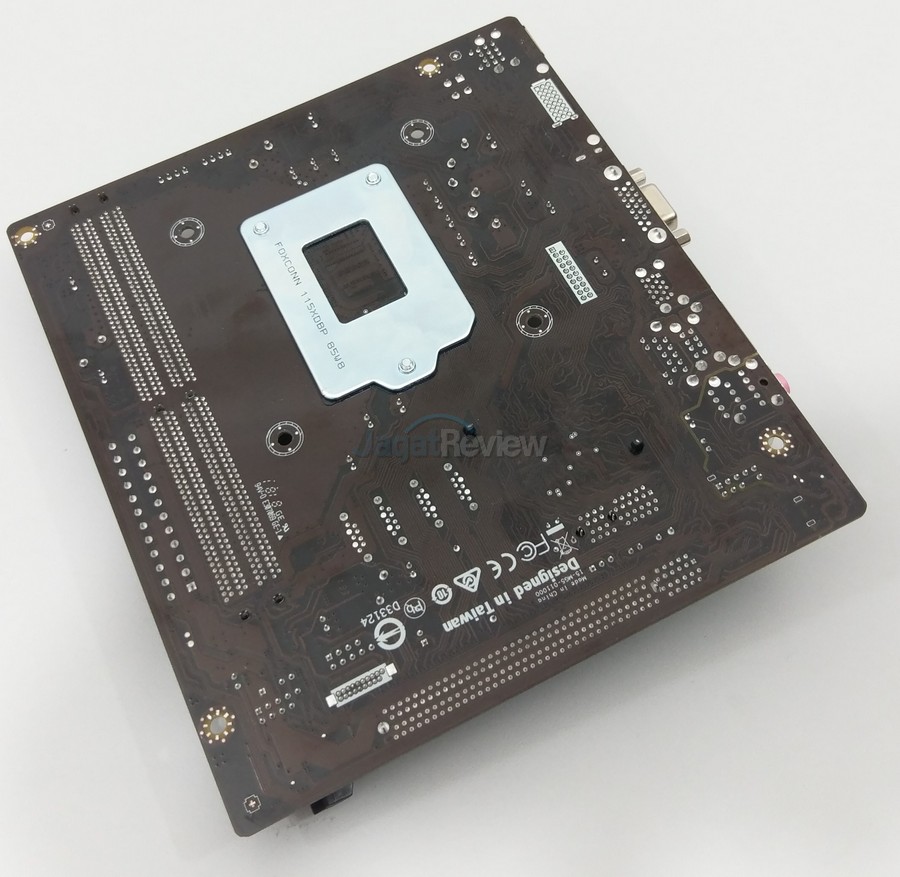

Slot PCIe X16 tersebut memiliki trace PCIe x16 Gen 3.0 lagsung dari CPU. Anda bisa melihat trace tersebut pada gambar di bawah ini:

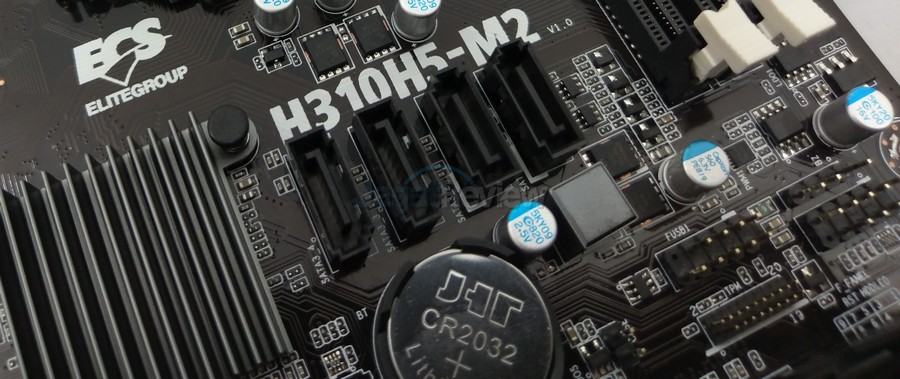

Sebagai motherboard H310, H310H5-M2 ini tidak menawarkan opsi storage M.2. Hal itu cukup membingingkan, karena ECS menyertakan nama “M2” di motherboard. Opsi storage yang ditawarkan motherboard ini adalah 4 buah slot SATA III 6 Gbps.

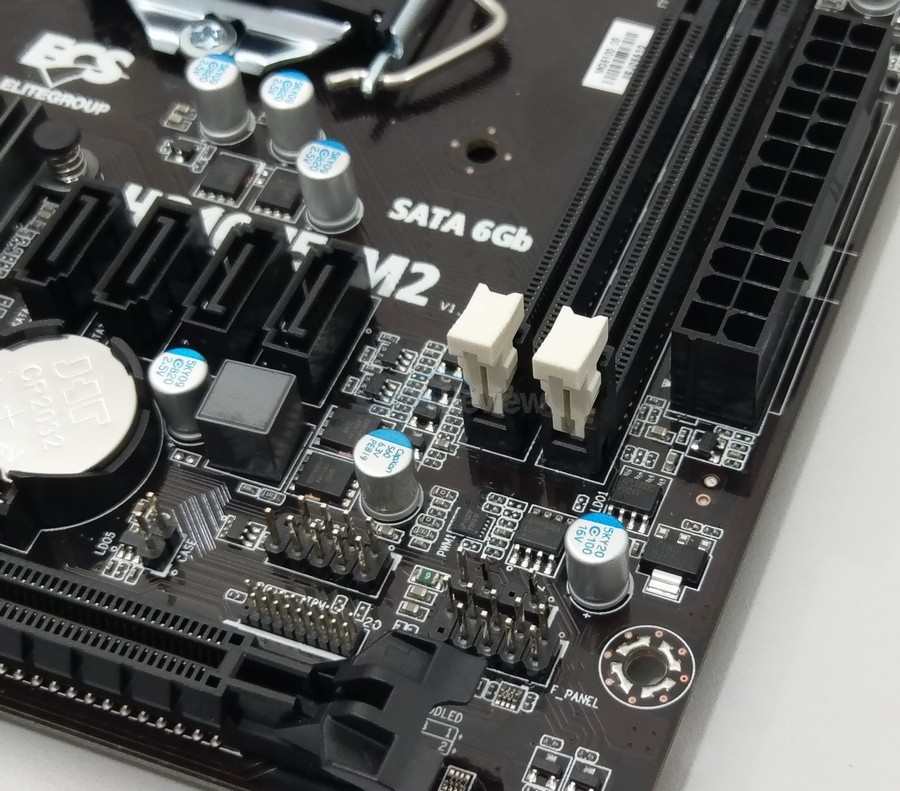

Opsi konektivitas storage untuk I/O front panel yang disediakan motherboard ini hanya terdapat 1 buah USB 3.0 header dan 1 buah USB 2.0 Header.

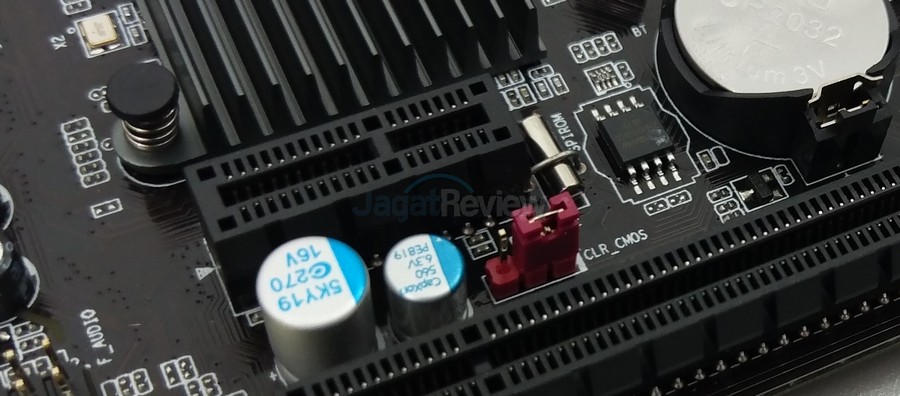

Motherboard ini menyediakan fitur clear CMOS dengan metode jumper.

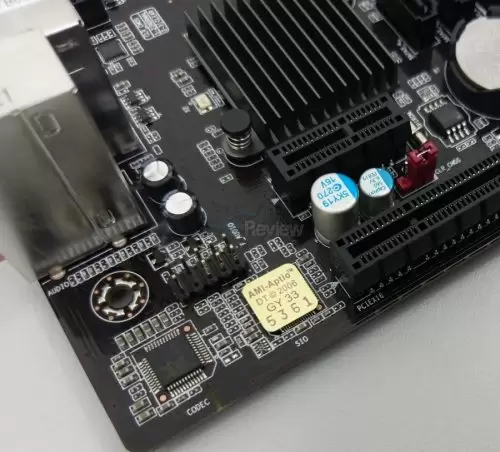

BIOS yang digunakan motherboard ini adalah AMI BIOS dengan 128 MB SPI Flash ROM, dan chip BIOS ini sangat terlihat pada motherboard ini:

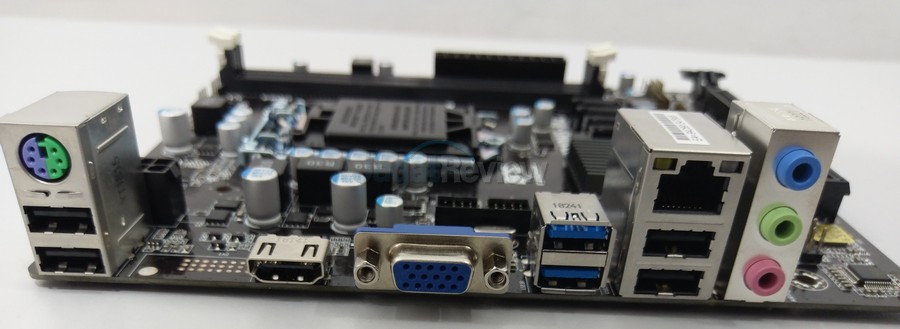

Untuk bagian I/O Panel motherboard ini menawarkan berbagai jenis konektor seperti ini:

• 4x USB 2.0
• 2x USB 3.0
• 1x PS/2 Combo
• 1x HDMI Out
• 1x VGA Out
• 1x Gigabit Ethernet
• 1x set konektor audio 5.1 channel.

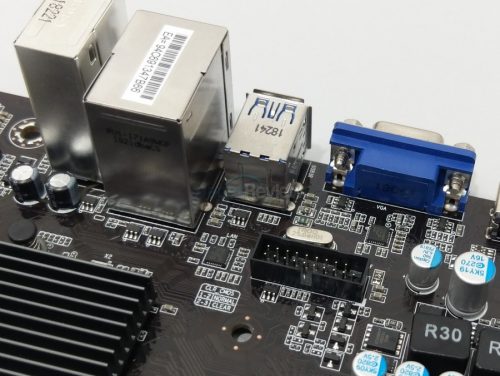

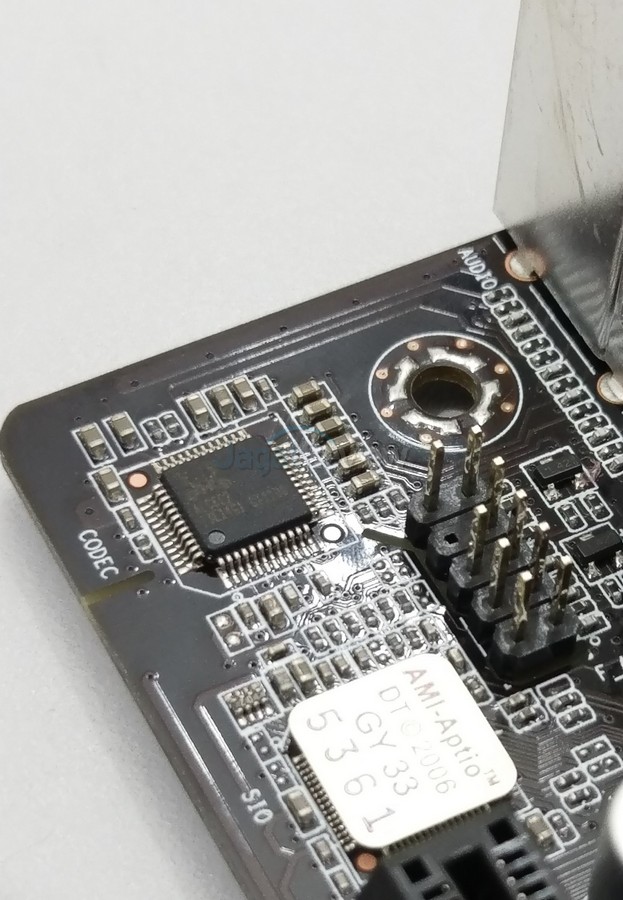

Solusi audio motherboard ECS H310H5-M2 ini menggunakan ALC662, yang dilengkapi dengan jalur isolasi audio yang memiliki LED. Oleh karena itu, tidak mengherankan bila ECS hanya menyertakan konektor audio 5.1 channel untuk motherboard ini. Motherboard ini benar-benar terlihat sederhana, sesuai dengan posisinya yang ditujukan untuk budget build.

ECS H310H5-M2
CPU Support	8th Gen Intel CoreTM / PentiumTM Gold / Celeron ® Processor
CPU Socket	LGA 1151
Chipset	Intel H310
Graphics Interface	1x PCIe 3.0 x16 slot
Display Interface	HDMI, dan VGA
Memory Type	Dual Channel DDR4
Memory DIMM	2 DIMMS
Expansion Slot	1 x PCIe 3.0 x1
SATA/M.2	4 SATA III
Audio	ALC662
Form Factor	M-ATX
