Hands-On Review ASUS ROG Maximus XI Extreme

Tampilan Fisik Motherboard (Part 3)

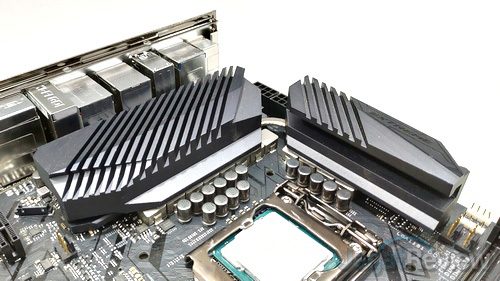

Mari beralih ke VRM untuk CPU di motherboard ini. Area VRM ini bisa diakses dengan terlebih dahulu melepas shroud untuk area I/O dan heatsink VRM yang digunakan di motherboard ini. Heatsink yang digunakan terbilang besar, dengan bobot yang cukup berat, surface area yang luas, dan mengusung sebuah heatpipe. Terdapat thermal pad di balik heatsink untuk membantu kontak antara heatsink dengan komponen VRM.

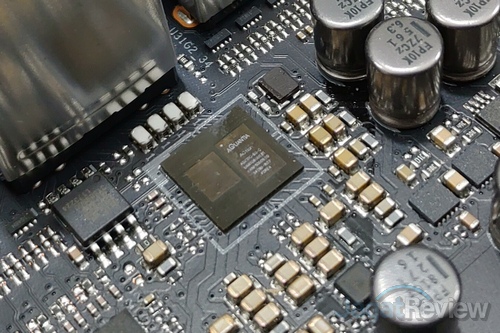

Menariknya, setelah melepas heatsink VRM utama, kami mendapati sebuah heatsink lagi terpasang di dekat area I/O. Di bawah heatsink tersebut terdapat chip Aquantia AQC111C untuk LAN 5G di ROG Maximus XI Extreme. Terdapat satu chip LAN lain di motherboard ini, yaitu Intel I219V, untuk port Gigabit Ethernet.

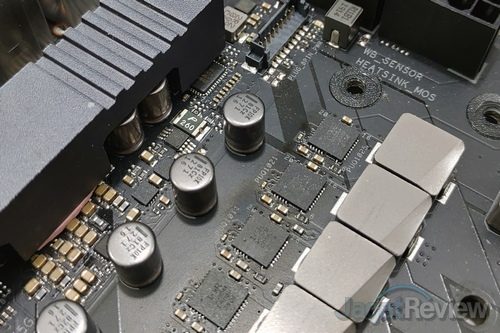

Kembali ke VRM, motherboard ini mengusung 12 buah IR (International Rectifier) 3555M, dengan rating 60A. IR3555M ini merupakan sebuah PowIRstage yang mengkombinasikan IC synchronous bulk gate driver dengan control dan synchronous MOSFET serta Schottky diode. Berikut ini datasheet untuk IR3555M tersebut: datasheet.

ASUS menggunakan controller PWM Digi+ ASP1405i. Controller ini bisa berjalan dalam beberapa konfigurasi, termasuk 8+0 phase, 7+1 phase, atau 6+2 phase. Untuk konfigurasi “10 Phase” yang ditawarkan untuk motherboard ini, ASUS tampaknya menggunakan 1 buah driver untuk menjalankan 2 buah mosfet. Secara keseluruhan, sistem ini bisa memasok arus hingga 600A.

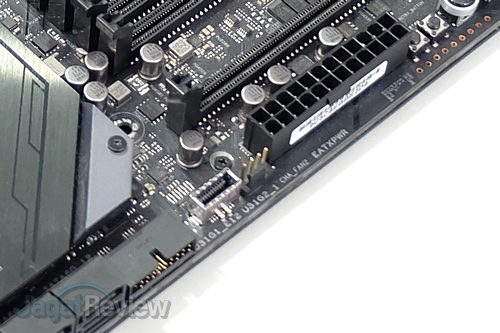

Di motherboard ini, untuk mendukung fungsinya sebagai motherboard yang ramah terhadap overclocker, ASUS menyediakan voltage measurement point yang mereka sebut sebagai Probelt. Terdapat 9 titik, di sisi kiri motherboard, tidak terlalu jauh dari konektor ATX 24-pin, yang merupakan wujud dari Probelt ini. Dengan melakukan pengukuran menggunakan multimeter, antara titik-titik yang merepresentasikan tempat pembacaan suatu voltase dengan titik ground, pengguna bisa mengukur voltase tanpa melalui aplikasi, yang akan sangat membantu dalam praktik extreme overclocking.

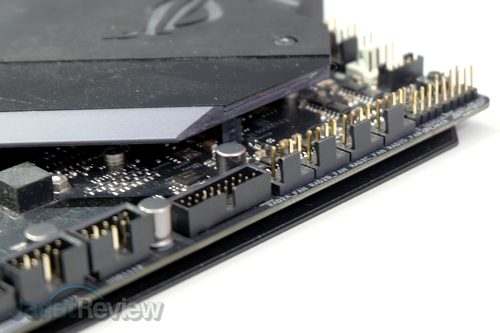

Untuk front panel, ROG Maximus XI Extreme ini mengusung beberapa konektor, termasuk di antaranya untuk audio, USB 3.1 Gen. 2 (Type C), 2 buah USB 3.1 Gen. 1, serta 2 buah USB 2.0. Sementara untuk RGB, terdapat dua buah konektor 4-pin yang mendukung AURA RGB, untuk menghubungkan LED strip dengan arus hingga 3A. Tidak ketinggalan, untuk Addressable RGB, terdapat satu konektor 4-1 pin, di deretan sisi bawah motherboard, yang mendukung hingga 120 LED dan arus hingga 3A.

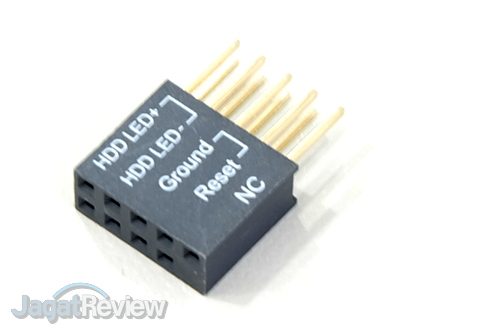

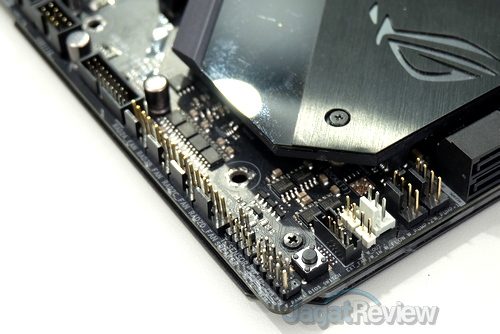

Seperti motherboard pada umumnya, terdapat header untuk tombol dan lampu indikator front panel di motherboard ini, yang ditempatkan di sisi kanan bawah. ASUS menyediakan tool untuk membantu pemasangan kabel ke header ini, dalam wujud “Q-Connector”. Menariknya, terdapat satu header untuk Thunderbolt 3 di motherboard ini, yang bisa digunakan apabila pengguna ingin memasang Thunderbolt 3 card ke sistem berbasis motherboard ini.

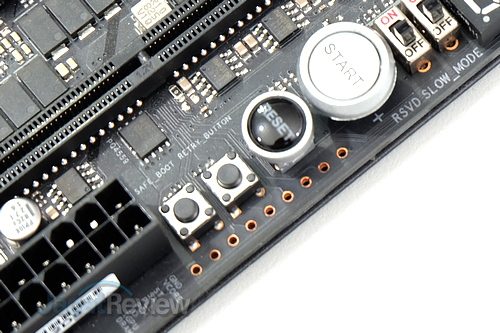

On-board button disediakan ASUS di motherboard ini. Terdapat tombol Power dan Reset, yang seharusnya ditujukan untuk pengguna mengoperasikan motherboard ini di luar casing, hal yang umum dilakukan oleh overclocker. Ada juga tombol Safe Boot, yang bisa digunakan untuk memaksa sistem masuk ke BIOS dalam konfigurasi “aman”; serta ReTry, untuk memaksa sistem melakukan reboot setelah proses boot yang tidak sukses, untuk suatu konfigurasi overclocking tertentu. Kedua tombol itu bisa digunakan overclocker untuk membantu fine tuning konfigurasi mereka. Terakhir, ada tombol BIOS Switch yang tentu saja berguna untuk mengganti chip BIOS yang aktif. Terdapat indikator di dekat tombol ini yang menandakan chip BIOS mana yang tengah aktif.

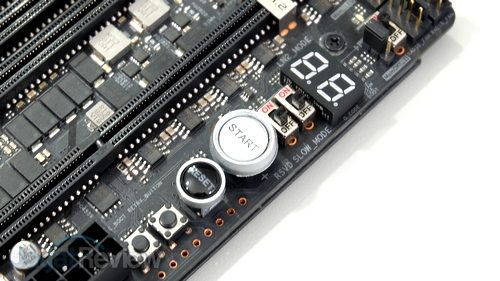

Beralih ke switch yang ada di motherboard, ASUS menempatkan switch MemOK II, di mana switch ini akan mengaktifkan fitur yang akan membantu dalam proses booting saat terjadi masalah dengan konfigurasi RAM di sistem, atau saat RAM yang digunakan tidak menawarkan kompatibilitas yang baik dengan motherboard. Secara standar, switch ini diatur ASUS ke “ON”. Ada juga switch Slow Mode, yang membuat prosesor dikunci di kecepatan rendah untuk menjaga stabilitas sistem saat extreme overclocking, yang akan berguna saat pengguna tengah mendokumentasikan catatan skor mereka. Terakhir, ada LN2 Mode yang bisa diakses lewat jumper, di mana saat mode ini aktif motherboard akan mengaktifkan solusi untuk mengatasi cold boot bug saat extreme overclocking.

Fitur untuk membantu pengguna mengidentifikasi masalah yang mengganggu proses booting bisa dikatakan berlimpah di motherboard ini. Selain LiveDash OLED, ASUS juga menyertakan Q-Code LED yang akan menampilkan 2-digit POST Code. Ada juga Q-LED untuk Boot, DRAM, VGA, dan CPU yang bisa memberitahu pengguna komponen apa yang menyebabkan masalah saat proses booting.

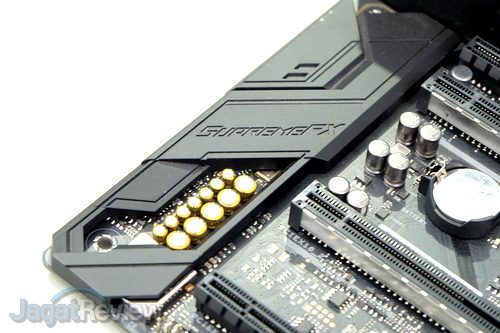

Untuk audio, ASUS masih mengandalkan SupremeFX, dengan chip S1220 serta DAC ESS ES9023P. Seperti biasa, rangkaian komponen audio dari motherboard ini ditempatkan di area terisolasi, dengan Audio Line Shielding, untuk mencegah terjadinya interferensi sinyal yang bisa mengganggu kualitas audio. Mereka juga menggunakan LED Illuminated Audio Jack untuk membantu pengguna mengidentifikasi konektor audio di motherboard.

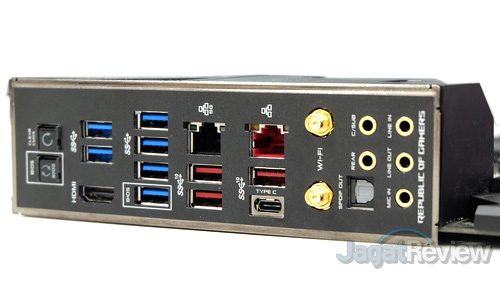

Terakhir, kita beralih ke area I/O dari ROG Maximus XI Extreme ini. Area ini bisa dikatakan cukup “ramai”, karena terdapat cukup banyak konektor yang disediakan oleh ASUS, serta dua buah tombol. Berikut ini adalah apa saja yang ada di area I/O dari motherboard ini:

• 1x HDMI 1.4b
• 1x Gigabit Ethernet
• 1x 5G Ethernet
• 3x USB 3.1 Gen. 2 Type A
• 1x USB 3.1 Gen. 2 Type C
• 6x USB 3.1 Gen. 1
• 1x Clear CMOS Button
• 1x USB BIOS Flashback Button
• 1x ASUS WiFi Module
• 5x LED-Illuminated Audio Jack
• 1x Optical S/PDIF Out

Sebagai tambahan, area I/O ini sudah dilengkapi dengan I/O Shield terintegrasi. Pengguna tidak perlu memasang I/O Shield secara manual ke casing sebelum memasang motherboard ke dalam casing, bila memang pengguna ingin menggunakannya di dalam casing. Walaupun tidak signifikan, hal ini akan sedikit membantu saat perakitan sistem.
