Review MSI R6970 Lightning: VGA High-End dengan Komponen Kelas Atas

Graphics card

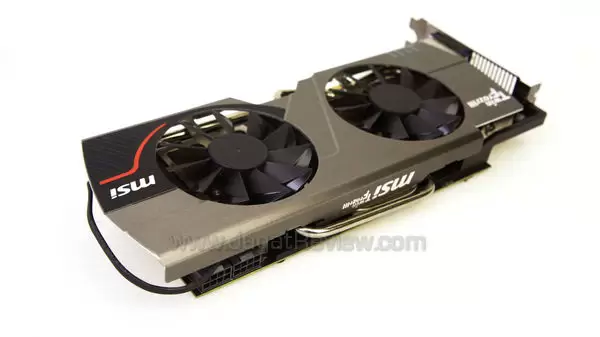

Inilah wujud graphics card MSI R6970 Lightning. Apakah Anda merasa tidak asing dengan bentuknya? Jika dilihat sekilas, bentuk graphics card ini memang mirip seperti graphics card yang pernah kami review sebelumnya yaitu MSI R6870 HAWK. Hal ini memang tidak aneh karena kedua graphics card tersebut menggunakan heatsink Twin Frozr III.

MSI R6970 Lightning menggunakan heatsink Twin Frozr III. Heatsink Twin Frozr II dilengkapi lima buah heatpipe tembaga berlapis nikel, tiga buah heatpipe dengan diameter normal dan dua buah heatpipe dengan diameter lebih besar (8mm) atau MSI menyebutnya “Superpipe”. Heatpipe akan mengalirkan panas dari “baseplate” menuju sirip-sirip heatsink yang terbuat dari alumunium. “Baseplate” heatsink ini juga terbuat dari bahan tembaga yang dilapisi lapisan nikel pada bagian luar.

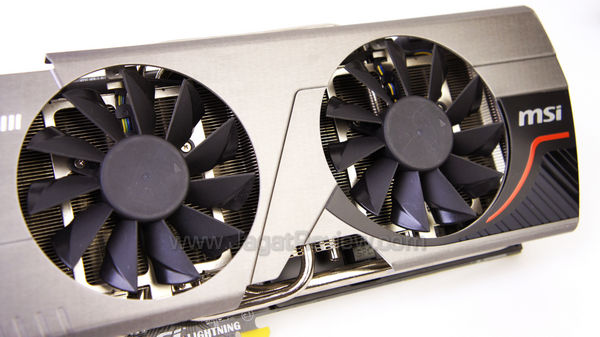

Panas yang terkumpul di sirip-sirip heatsink selanjutnya akan disingkirkan oleh hembusan angin yang dihasilkan dua buah kipas berdiameter 9 cm. Kipas ini dilengkapi bilah kipas unik yang diberi nama “Propeller Blade”. Bilah kipas “Propeler Blade” menjanjikan peningkatan aliran udara sebanyak 20% dibandingkan bilah kipas biasa.

MSI juga menempatkan pelat metal berwarna hitam untuk mendinginkan chip memori dan area komponen VRM.

Untuk mengetahui keandalan heatsink Twin Frozr III dalam menjinakkan panasnya chip Cayman XT, kami pun menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini.

• AMD HD 6970 reference

Full-load : 87 °C (fan speed 37%)

Idle : 45 °C (fan speed 25%)

• MSI R6970 Lightning

Full-load : 62 °C (fan speed 47%-1769 rpm)

Idle : 35 °C (fan speed 30%-1149 rpm)

Penggunaan heatsink Twin Frozr III ternyata membuat penurunan suhu yang cukup signifikan dibandingkan menggunakan heatsink AMD HD 6970 reference.

Pada sisi samping graphics card, terdapat logo bertuliskan “MSI Twin Frozr III” yang terukir di penutup heatsink. Sedangkan di sisi atas logo, kami menjumpai port V-Check Points.

Tancapkan tiga buah kabel V-Check Point yang disertakan pada paket penjualan. Kemudian hubungkan dengan multimeter untuk memantau voltase GPU, memori, dan PLL (Aux).

Berbeda dengan AMD HD 6970 reference yang mendapatkan pasokan daya dari konektor power PCIe 8-pin+6-pin, pasokan daya MSI R6970 Lightning berasal dari dua buah konektor PCIe power 8-pin. Dua buah konektor power PCIe 8-pin akan menjamin pasokan daya yang mencukupi saat melakukan overclocking. MSI R6970 Lightning kini memiliki jalur pasokan daya tersendiri ke chip memori yang berasal dari power supply.
