Review Sapphire HD 6790: Menembus 1GHz dengan Mudah

Author

Gatot Tri Yuwono

Reading time:

Graphics Card

April 26, 2011

readmode

Graphics card

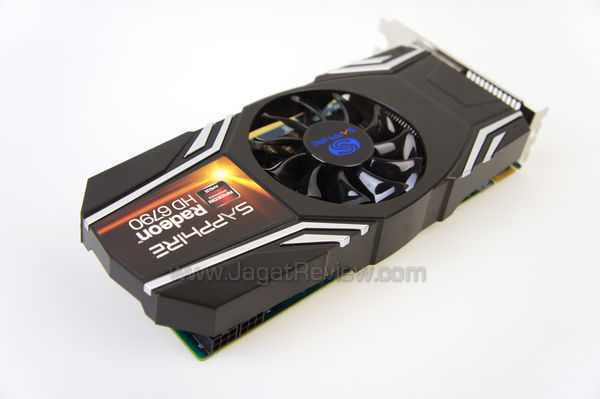

Inilah wujud graphics card Sapphire HD 6790. Sapphire HD 6790 telah dilengkapi PCB dan HSF non-reference. Kombinasi desain penutup HSF dan kipas yang terlihat elegan membuat siapapun tidak menyangka ini adalah graphics card kelas mainstream.

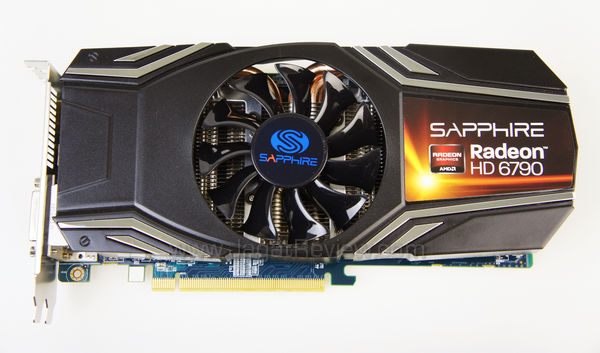

HSF non-reference Sapphire HD 6790 dilengkapi sebuah kipas berdiameter 8 cm. Kipas berwarna hitam mengilap ini dilengkapi 11 buah bilah kipas dengan bentuk yang unik.

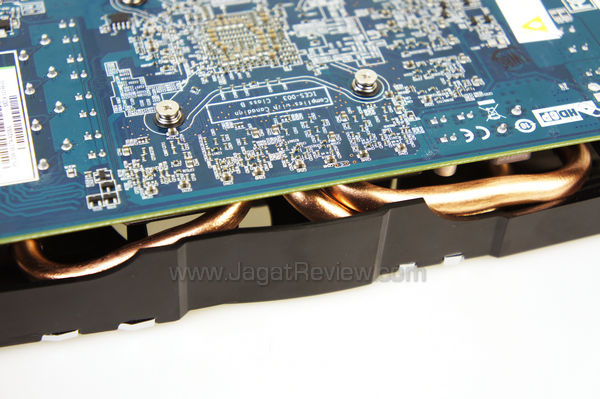

Untuk mengalirkan panas yang berasal dari “base plate” heatsink menuju sirip-sirip berbahan alumunium, Sapphire melengkapi heatsink ini dengan tiga buah heatpipe berbahan tembaga. Terlihat heatpipe ini memiliki diameter lebih besar dibandingkan diameter heatpipe pada umumnya.

Untuk mengukur temperatur kerja Sapphire HD 6790, kami pun menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini.

Sapphire HD 6790

Full-load : 65 °C (fan speed 41 %)
Idle : 39 °C (fan speed 20 %)

HSF non-reference Sapphire HD 6790 tampaknya berhasil melakukan tugasnya dengan baik. Temperatur kerja yang tergolong cukup rendah.

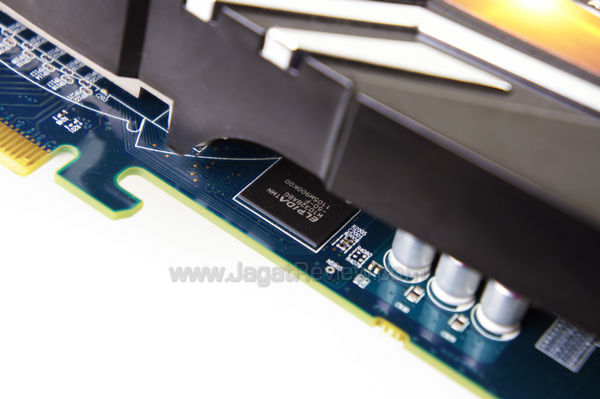

Sapphire HD 6790 yang dilengkapi memori GDDR5 berukuran 1GB menggunakan chip memori produksi Elpida.

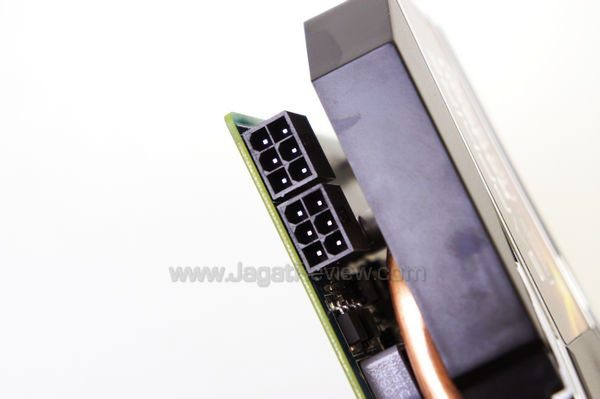

Sapphire HD 6790 dilengkapi konektor power standar AMD HD 6790 yang terdiri dari dua buah konektor power PCIe 6-pin. Dengan dua buah konektor power PCIe 6-pin, seharusnya graphics card ini memiliki cadangan daya yang mencukupi saat graphics card ini di-overclock. Anda penasaran dengan hasil overclock graphics card ini? Terus simak artikel ini hingga halaman terakhir.

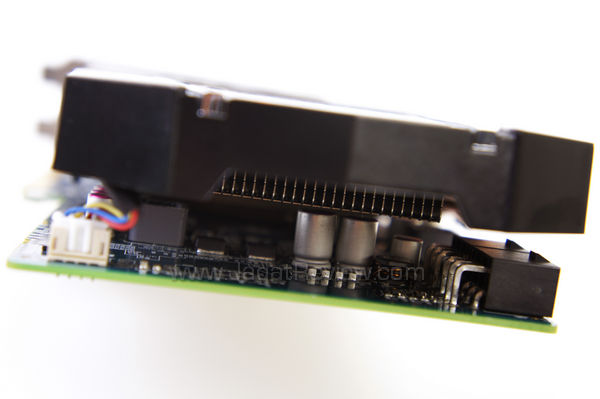

Gambar di atas memperlihatkan area komponen VRM graphics card yang berada di dekat konektor power. Terlihat Sapphire HD 6790 menggunakan komponen berkualitas seperti solid capacitor.

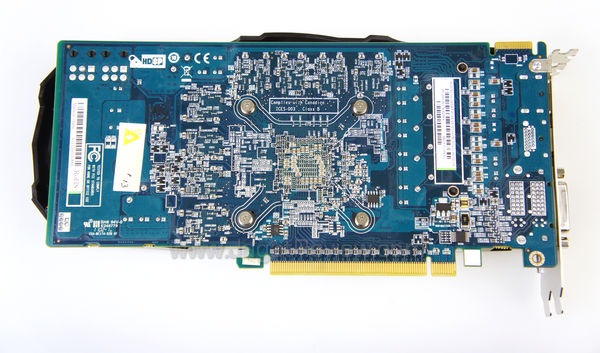

Saatnya merubah posisi graphics card untuk melihat sisi belakang PCB graphics card. Berbeda dengan AMD HD 6790 reference yang menggunakan PCB berwarna hitam, Sapphire HD 6790 menggunakan PCB berwarna biru.

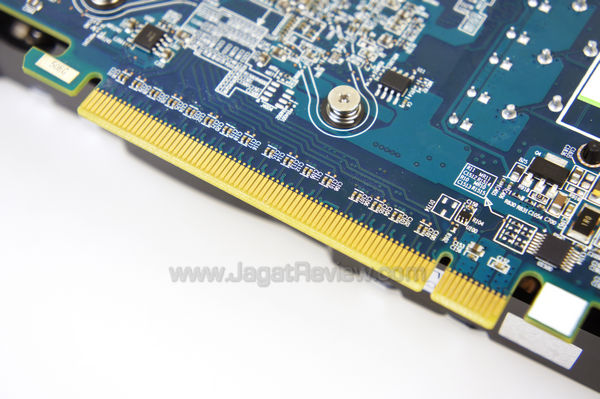

Sapphire HD 6790 dilengkapi konektor PCIe standar AMD HD 6790 yaitu PCI Express x16 versi 2.1. Anda tetap dapat menggunakan graphics card ini di motherboard yang memiliki slot PCI Express x16 dengan versi berbeda.

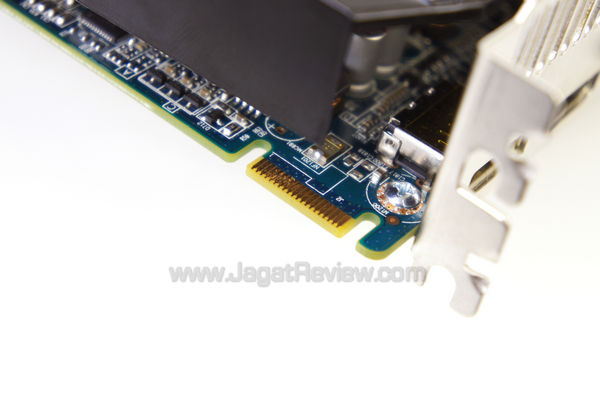

Sapphire HD 6790 dilengkapi sebuah konektor CrossfireX untuk konfigurasi multi-GPU dengan menggunakan, maksimal, dua buah graphics card.

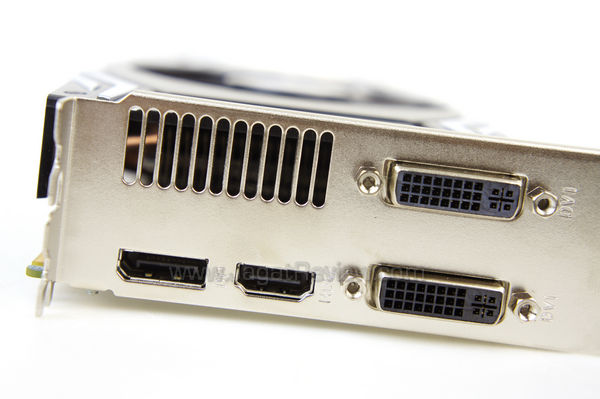

Sapphire HD 6790 dilengkapi konektor display yang berbeda dengan konektor display standar AMD HD 6790. Konektor display Sapphire HD 6790 terdiri dari:
