Review Gigabyte Z68X-UD3H-B3: “Si Hitam” Bertenaga dengan Feature BIOS Sentuh

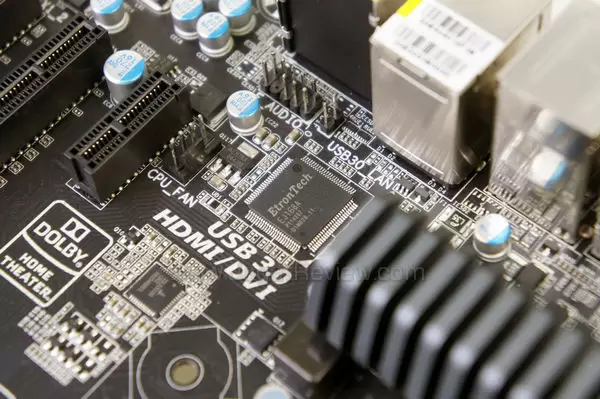

Fungsi USB 3.0/2.0 di backpanel disediakan oleh chip EtronTech ini. Di dekatnya terdapat “CPU fan header” dan “front panel audio header”.

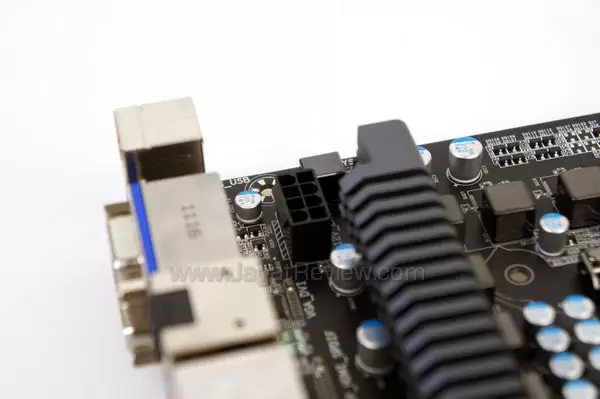

Tepat berada di belakang port backpanel, terdapat sebuah konektor power 8-pin yang bertugas memberikan suplai daya ke prosesor.

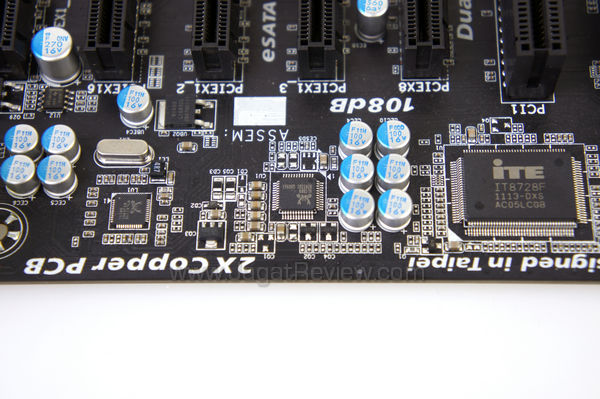

Gigabyte menggunakan chip Realtek RTL8111E (chip sebelah kiri) untuk solusi ethernet dan chip Realtek ALC889 (chip di bagian tengah) untuk solusi audio.

Slot ekspansi Gigabyte Z68X-UD3H-B3 terdiri dari dua buah slot PCIe x16, tiga buah slot PCIe x1, dan dua buah slot PCI. Konfigurasi multi-GPU yang didukung motherboard ini adalah 2-way CrossfireX dan 2-way SLI dengan menggunakan masing-masing, maksimal, dua buah graphics card. Saat menggunakan konfigurasi multi-GPU, setiap slot PCIe x16 akan berjalan dengan kecepatan x8. Di tengah-tengah slot ekspansi terdapat baterai CMOS.

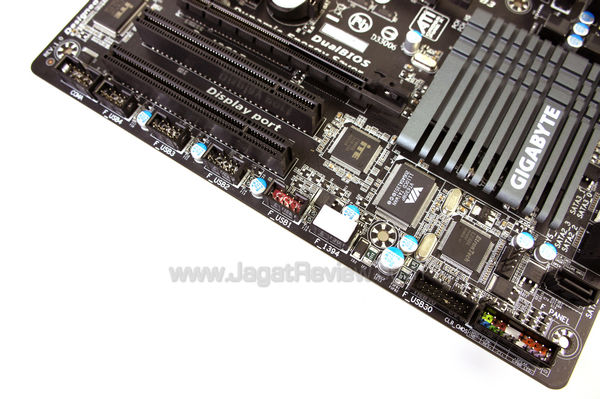

Tepat di sebelah slot PCI kedua, terdapat beberapa konektor:

• 1 x front panel header
• 4 x USB 2.0/1.1 headers
• 1 x USB 3.0/2.0 header
• 1 x IEEE 1394a header
• 1 x serial port header

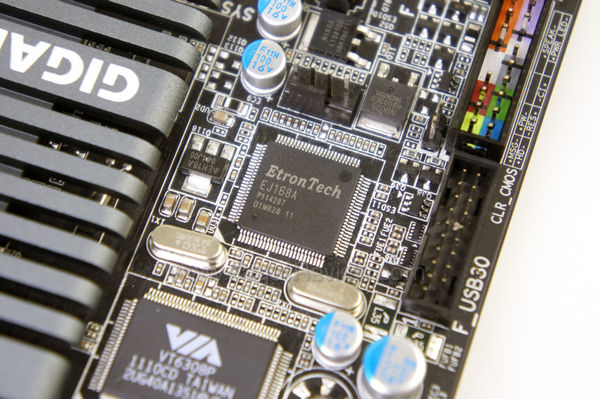

Fungsi USB 3.0/2.0 di konektor di atas disediakan oleh chip EtronTech.

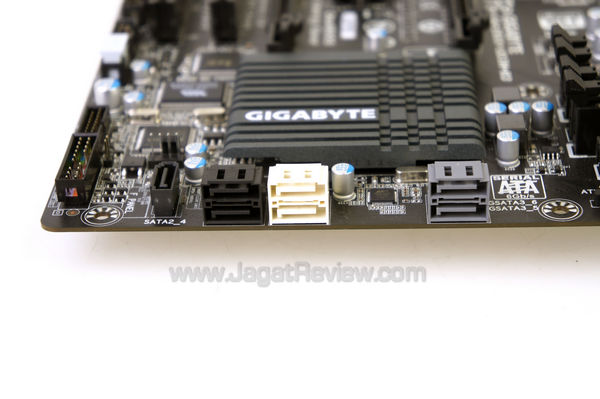

Di sisi sebelah kanan motherboard terdapat dua buah port SATA III dan SATA II yang disediakan oleh chipset Intel Z68, sedangkan di sebelah kiri adalah port SATA III yang disediakan chipset Marvell 88SE9172.

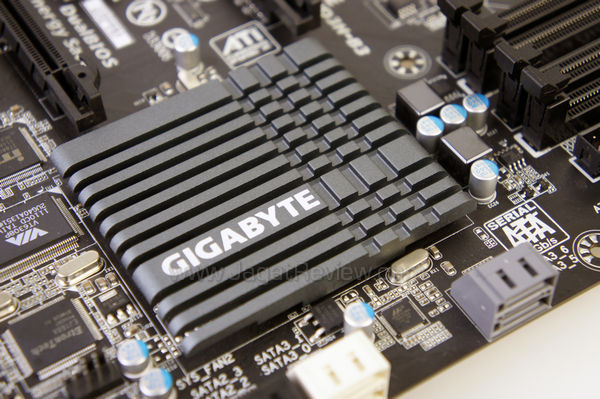

Heatsink berwarna abu-abu ini bertugas mendinginkan chipset Intel Z68.

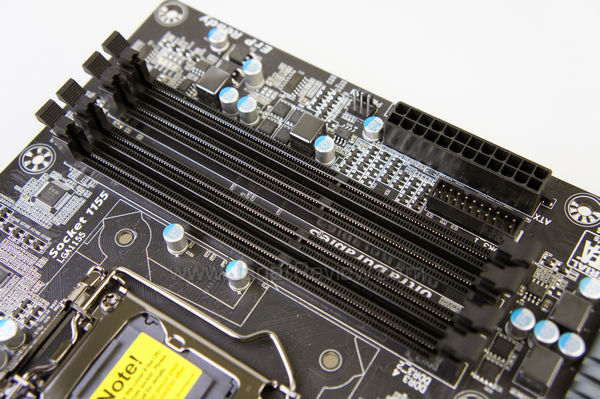

Gigabyte Z68X-UD3H-B3 dilengkapi empat buah slot memori tipe DDR3 yang dapat menampung memori hingga kapasitas 32 GB (4x 8 GB). Tepat di sebelah slot memori terdapat “TPM (Trusted Platform Module) header” dan konektor power 24-pin. Di kondisi tertentu, penggunaan satu jenis warna di slot memori terkadang membuat user kebingungan saat akan memasang dua buah memori untuk konfigurasi dual-channel. Walaupun begitu, kendala ini dapat diatasi dengan melihat tulisan yang tertera di PCB motherboard atau dengan membaca buku manual.

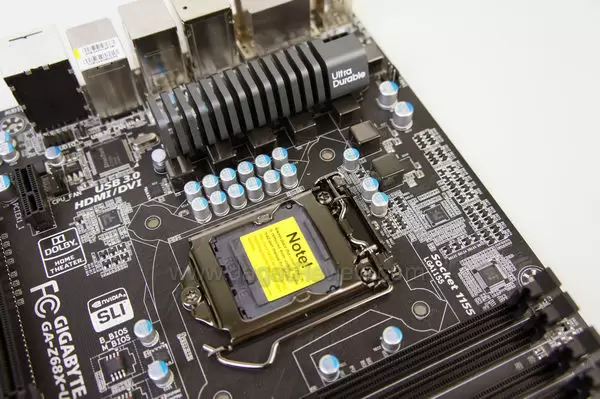

Soket prosesor LGA1155 motherboard Gigabyte Z68X-UD3H-B3 dengan tujuh buah Ferrite Core. Gigabyte telah menggunakan komponen Driver MOSFETs untuk komponen VRM motherboard. Selain itu, motherboard ini juga telah menggunakan “Intersil PWM controller”.

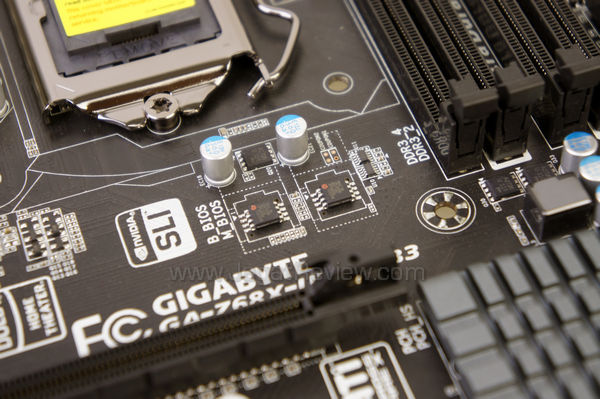

Tidak jauh dari soket prosesor terdapat dua buah chip BIOS. Dua buah chip BIOS menandakan motherboard ini mendukung feature DualBIOS. Selain itu, BIOS yang digunakan motherboard ini sudah mendukung penggunaan HDD dengan kapasitas 3 TB atau lebih.
