The Board

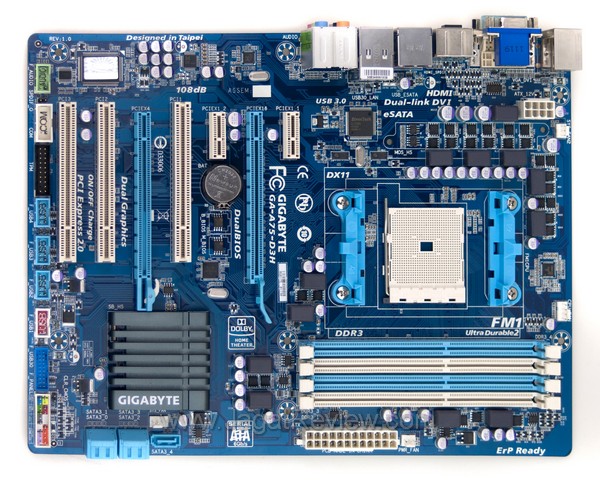

Penampilan motherboard A75-D3H pasti akan langsung mengingatkan Anda pada merk Gigabyte. Seperti biasa untuk produk motherboard keluaran produsen tersebut, A75-D3H dibangun di atas papan PCB berwarna biru dengan slot ekspansi berwarna biru terang dan putih. Motherboard ini menggunakan form factor ATX standar sehingga menyediakan cukup banyak ruang untuk slot ekspansi. Total terdapat dua buah slot PCI Express x16 (masing-masing berkecepatan x16 dan x4), dua buah slot PCI Express x1, dan tiga buah slot PCI.

Gigabyte menggunakan sebuah heatsink berukuran sedang untuk mendinginkan chipset A75. Sayangnya, area VRM di sekeliling socket CPU dibiarkan terbuka tanpa pendingin. Meskipun kami sama sekali tidak menemui masalah kestabilan selama menguji, alangkah baiknya jika Gigabyte paling tidak memberikan sekeping heatsink sederhana untuk mendinginkan deretan low RDS(on) MOSFET yang tertanam di A75-D3H. Apalagi, konsumsi daya pasti akan meningkat apabila pengguna menaikkan kecepatan prosesor, yang akan berujung pada kenaikan suhu di bagian ini. Dua motherboard A75 lain dari Gigabyte, yaitu A75-UD4H dan A75-UD2H, datang dengan sebuah heatsink kecil di bagian VRM.

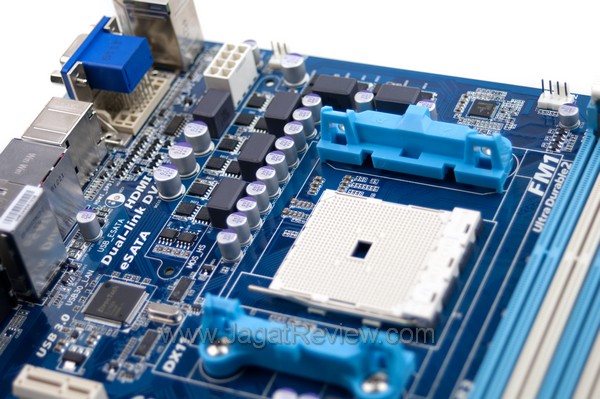

gigabyte a75 d3h vrm — Untuk bagian VRM, Gigabyte menggunakan low RDS(on) MOSFET yang memiliki suhu operasi lebih rendah dibandingkan MOSFET tradisional. Sayang, panas di bagian ini tidak diredam lebih lanjut dengan menggunakan heatsink

Di bagian belakang, Anda dapat menemukan sejumlah I/O Port. Chipset A75 secara native mendukung interface USB 3.0 sebanyak 4 port. Jumlah itulah yang akan Anda temukan di motherboard A75-D3H, di samping I/O port lainnya. Berikut ini daftar lengkapnya:

1 x PS/2 Keyboard port
1 x D-Sub (VGA)
1 x DVI
1 x HDMI
1 x LAN(RJ45) port(s)
4 x USB 3.0 ports
2 x USB 2.0 ports
1 x e-SATA 6 Gbps port
1 x S/PDIF Out (Optical)
6 x Audio Jacks

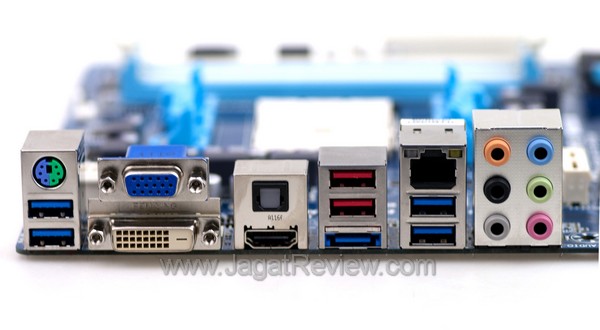

gigabyte a75 d3h io — Gigabyte A75-D3H menyediakan serangkaian I/O port di bagian backpanel, termasuk D-SUB, DVI, dan HDMI untuk menyalurkan keluaran display dari on-CPU graphics Radeon HD 6550D/ HD 6530D milik Llano. Dengan adanya opsi konektor yang lengkap seperti ini, pengguna dapat memilih perangkat display dengan bebas.

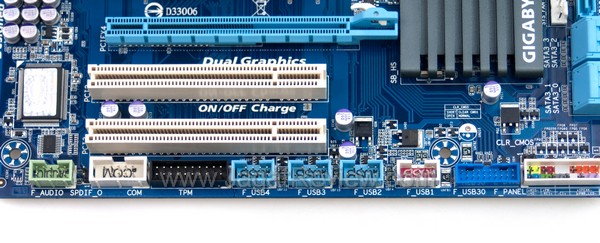

gigabyte a75 d3h headers — Butuh lebih banyak port USB? Gigabyte A75-D3H juga memiliki header yang dapat digunakan untuk menambah jumlah port USB, baik di depan casing maupun di bracket slot ekspansi di bagian belakang. Sebuah header COM (serial) turut disediakan untuk user yang membutuhkan tipe konektor legacy tersebut.

Satu kelebihan A75-D3H, Anda dapat memperoleh dua port USB 3.0 tambahan melalui header yang disediakan. Dua header ini dapat ditempatkan di bagian depan casing sehingga mudah diakses untuk menancapkan USB flash drive atau peripheral lain. Praktis bukan? Hal tersebut dimungkinkan oleh tambahan chip controller Etron EJ168 yang menambah jumlah port USB 3.0 di Gigabyte A75-D3H sehingga total terdapat 6 buah.
