Review VGA ASUS NVIDIA GTX 560 DirectCU II TOP: Sekencang Versi Titanium
Graphics card

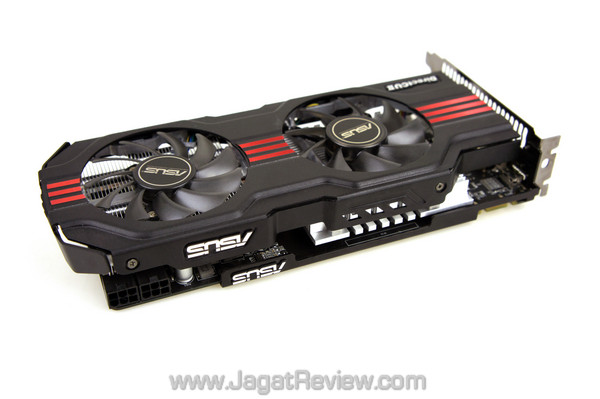

Inilah wujud graphics card ASUS GTX 560 DirectCU II TOP. Graphics card ini menggunakan HSF non-reference kreasi ASUS bernama DirectCU II dengan desain dual-slot cooling. Baseplate HSF DirectCU II menggunakan desain Heat Pipe Direct Touch (HDT) dimana chip GPU memiliki kontak langsung dengan heatpipe.

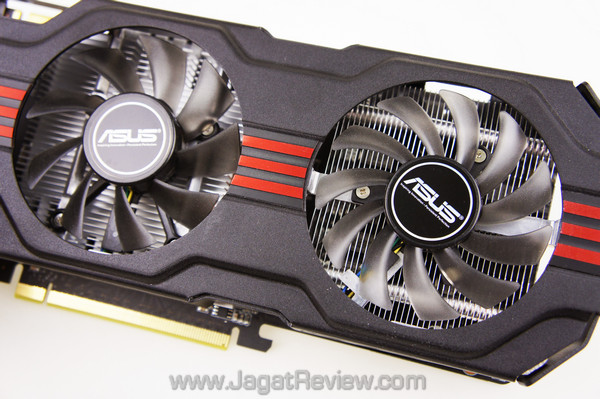

Untuk membuang panas yang terkumpul di sirip-sirip heatsink, HSF DirectCU II dilengkapi dua buah kipas berdiameter 80 mm.
Bagaimana kinerja HSF DirectCU II ini saat dihadapkan dengan aplikasi Unigine Heaven 2.1? Lihatlah hasilnya di bawah ini.
ASUS GTX 560 DirectCU II TOP
- Full-load : 66 °C (fan speed: Auto @39%)
- Idle : 30 °C (fan speed: Auto @14%)

ASUS GTX 560 DirectCU II TOP menggunakan konektor PCI Express x16 versi 2.0 yang mampu menyediakan bandwidth bagi graphics card sebesar 64 Gbps.

Konektor SLI pada ASUS GTX 560 DirectCU II TOP untuk menjalankan konfigurasi multi-GPU dengan menggunakan, maksimal, dua buah graphics card.

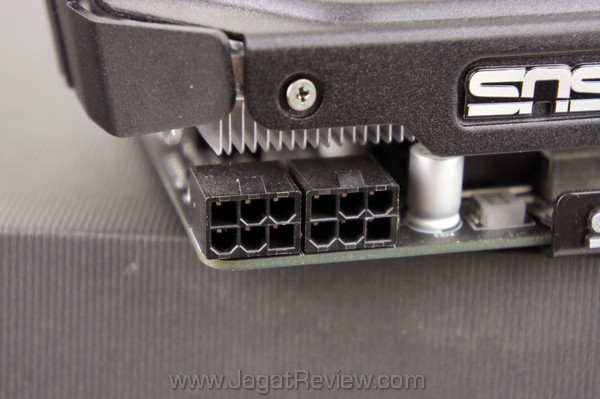

Asupan daya ASUS GTX 560 DirectCU II TOP didapatkan melalui dua buah konektor daya PCIe 6-pin.

ASUS melengkapi graphics card ini dengan konektor display standar NVIDIA GTX 560 yang terdiri dari:
- 2x Dual-link DVI-I connector
- 1x mini-HDMI 1.4 port

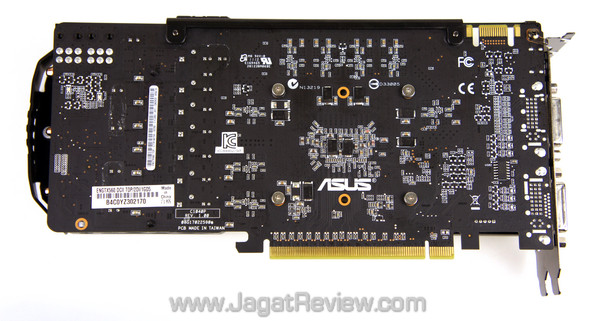

Inilah penampang sisi atas dan bawah ASUS GTX 560 DirectCU II TOP.

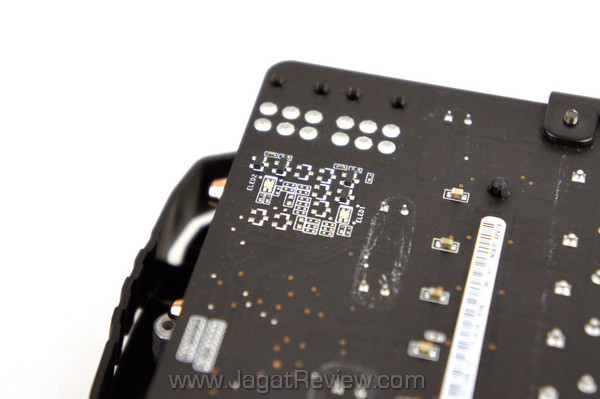

Kami menjumpai sejumlah lampu LED di dekat konektor daya PCIe pada sisi belakang PCB.
