Review ASRock X79 Extreme4: Motherboard Murah untuk Platform Intel Sandy Bridge-E

Author

Gatot Tri Yuwono

Reading time:

Motherboard

January 26, 2012

readmode

Kemasan dan Paket Penjualan

Kemasan produk ASRock X79 Extreme4 kembali mengusung desain khas produsen motherboard yang berdiri pada tahun 2002 ini.

Sisi belakang kemasan menceritakan banyak hal seperti spesifikasi dan fitur yang dimiliki motherboard ini.

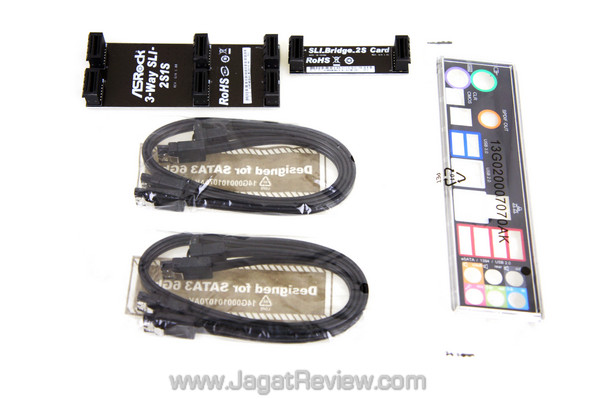

Paket penjualan yang disertakan bersama motherboard terdiri dari:

Quick Installation Guide
Software Setup Guide
Driver & Utility Disc
Warranty Card
4x SATA Cables
Backpanel I/O Shield
3-way SLI Bridge
2-way SLI Bridge

The Board

Inilah wujud motherboard ASRock X79 Extreme4. Dominasi warna hitam membuat penampilan motherboard ini terlihat garang sekaligus elegan. ASRock X79 Extreme4 mengusung faktor bentuk ATX dengan ukuran 305×244 mm.

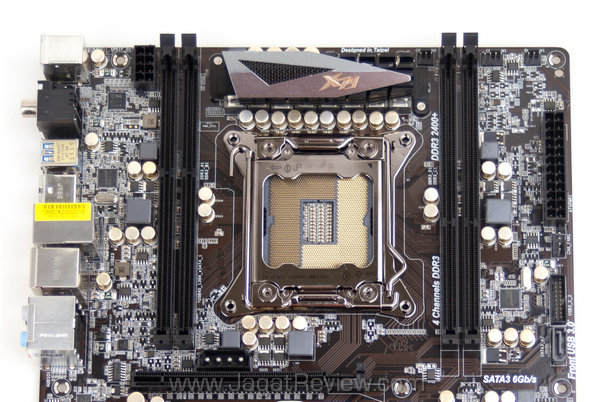

Soket prosesor LGA2011 pada ASRock X79 Extreme4. Komponen VRM prosesor ditempatkan di sisi atas soket prosesor dan dilengkapi heatsink pasif untuk menjaga temperatur kerja berada di batas normal. ASRock X79 Extreme4 dilengkapi empat buah slot memori tipe DDR3 dengan konfigurasi quad-channel memory. Motherboard ini mendukung kecepatan memori hingga 2400+ MHz (OC) dan kapasitas memori hingga 32 GB (8 GB per-slot memori). Di sisi sebelah kanan slot memori terdapat port konektor daya 24-pin untuk menyuplai kebutuhan daya motherboard. Terdapat pula sebuah port SATA 6Gbps dan USB 3.0 header di dekat port konektor daya 24-pin.

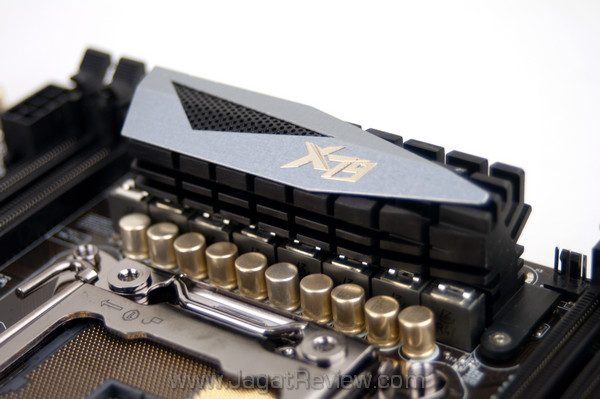

ASRock X79 Extreme4 menggunakan konfigurasi 6+2 phase power untuk CPU. Motherboard ini dilengkapi komponen seperti ferrite choke dan kapasitor andalan ASRock yang bernama “Premium Gold Caps”. “Premium Gold Caps” sendiri merupakan solid capacitor yang dilapisi lapisan emas mengilap di bagian luar kapasitor.

asrock x79 extreme4 8 pin power connector

Konektor daya 8-pin yang bertugas menyuplai daya ke prosesor terletak di sisi kiri slot memori.

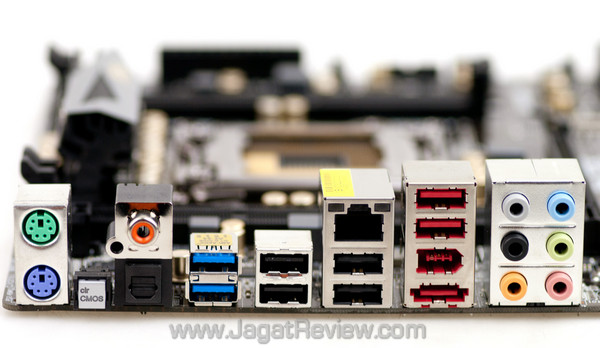

Backpanel I/O ports yang disediakan oleh motherboard ASRock X79 Extreme4 terdiri dari:

1 x PS/2 Mouse Port
1 x PS/2 Keyboard Port
1 x Coaxial SPDIF Out Port
1 x Optical SPDIF Out Port
6 x USB 2.0 Ports
1 x eSATA3 Connector
2 x USB 3.0 Ports
1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
1 x IEEE 1394 Port
1 x Clear CMOS Switch with LED
HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

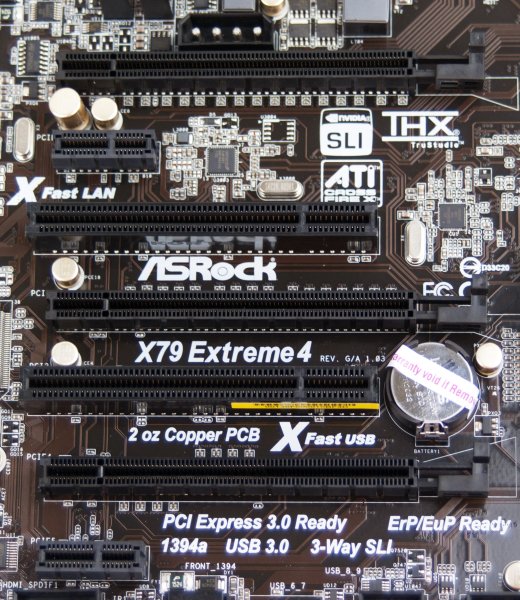

Slot ekspansi yang disertakan di motherboard ASRock X79 Extreme4 terdiri dari:

3 x PCI Express 3.0 x16 slots (PCIE1 @ x16 mode; PCIE3 @ x16 mode; PCIE4 @ x8 mode)
2 x PCI Express 2.0 x1 slots
2 x PCI slots
Supports AMD Quad CrossFireX™ , 3-Way CrossFireX™ and CrossFireX™
Supports NVIDIA® Quad SLI™ , 3-Way SLI™ and SLI™

Di sisi atas slot PCIe x16 pertama terdapat konektor daya molex untuk menyuplai daya tambahan ke slot PCIe saat menjalankan konfigurasi multi-GPU.

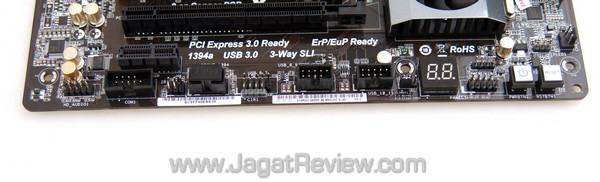

ASRock menempatakan sejumlah headers motherboard di sisi bawah slot ekspansi. Beberapa di antaranya adalah (diurutkan dari kiri ke kanan):

Front panel audio connector
1 x HDMI_SPDIF header
1 x COM port header
1 x IR header
1 x IEEE 1394 header
1 x CIR header
3 x USB 2.0 headers (support 6 USB 2.0 ports)
Front panel header
Speaker Header

Terdapat pula sebuah “Dr. Debug LED” dan tombol power on beserta tombol reset di dekat header tersebut.

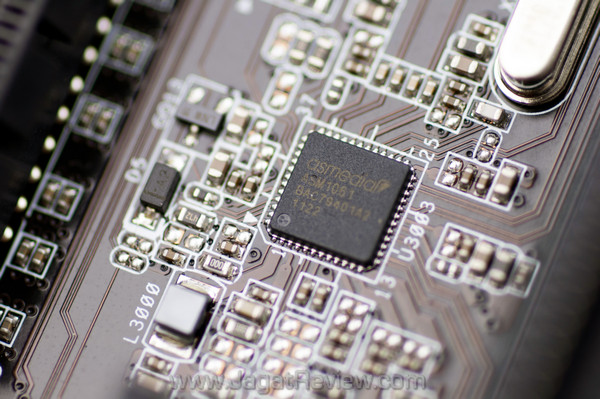

Dua buah port SATA 6Gbps (abu-abu) dan empat buah port SATA 3Gbps (hitam) di ASRock X79 Extreme4 diakomodir chipset Intel X79. Sedangkan dua buah port SATA 6 Gbps lainnya (abu-abu, paling kiri) diakomodir oleh chipset ASMedia ASM1061. Terdapat sebuah port SATA 6Gbps lagi yang diletakkan di dekat slot memori.

Chipset Intel X79 di ASRock X79 Extreme4 dilengkapi HSF (Heatsink Fan) dengan fitur X-Fan. Fitur X-Fan memungkinkan kipas hanya akan berputar pada saat temperatur chipset mencapai titik tertentu di kondisi heavy loading. Dengan mekanisme seperti ini, tingkat kebisingan dalam sistem dapat ditekan serendah mungkin.

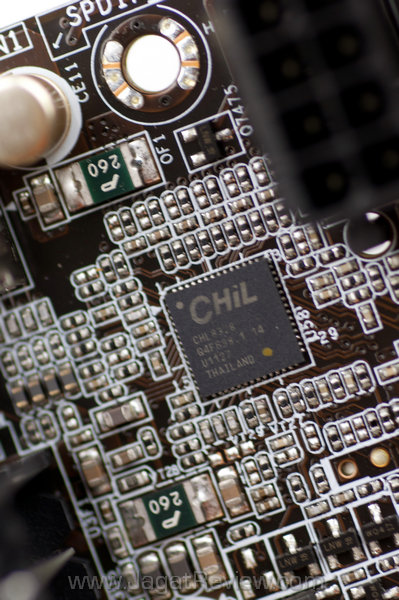

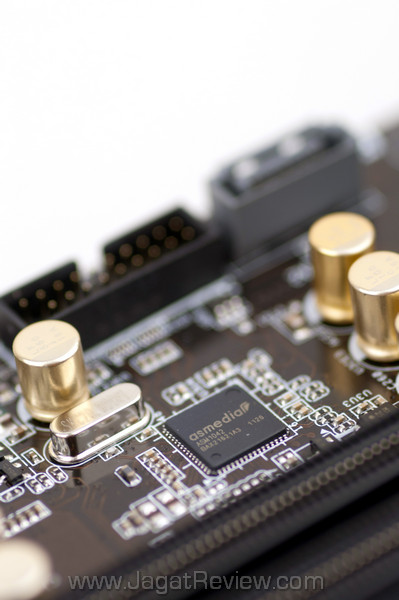

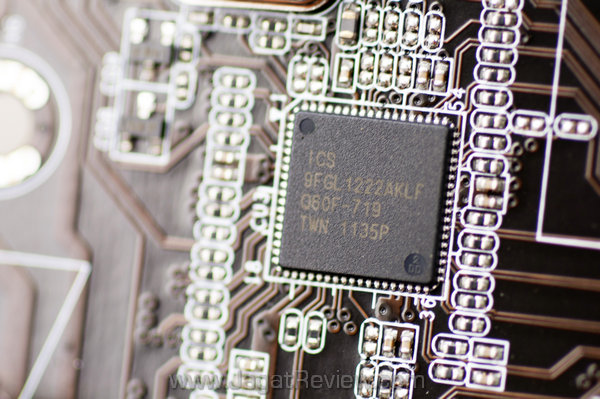

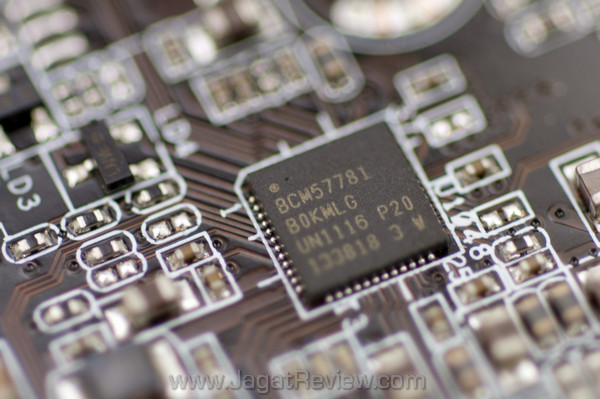

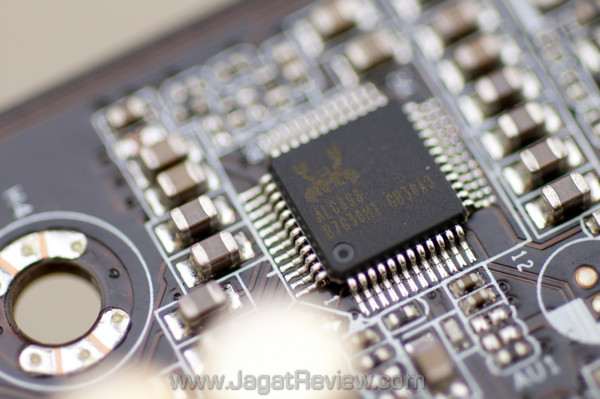

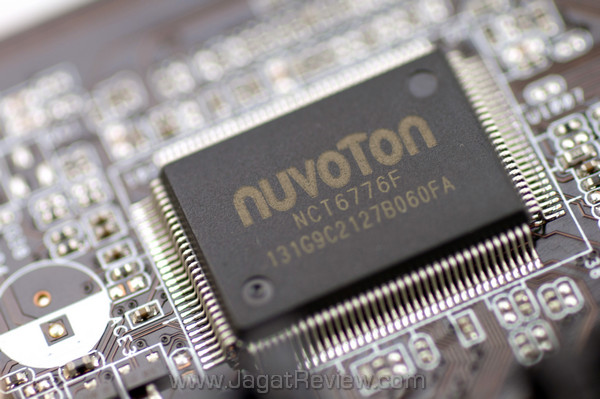

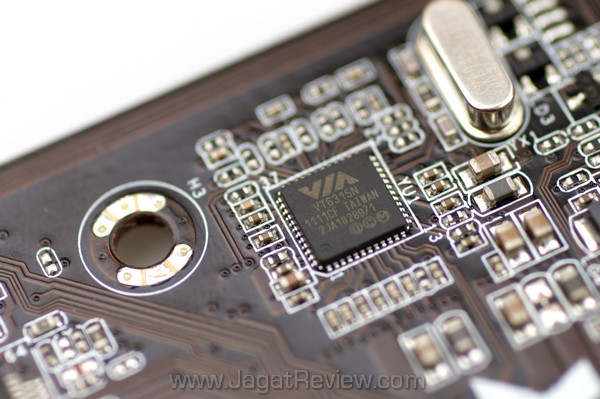

Berikut ini beberapa jenis chip yang digunakan pada motherboard ASRock X79 Extreme4:
