Extreme Overclocking Core i7-3960X dengan ASUS ROG Rampage IV Extreme

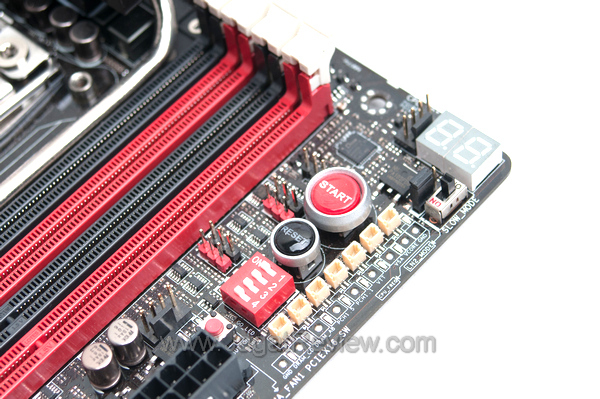

Onboard OC panel kit (LN2 switch, Slow-mode,VGA hotwire,etc)

Baga para overclocker, konfigurasi hardware yang bisa dilakukan langsung dari panel motherboard tentunya sangat membantu. Untuk itu, Asus menyediakan serangkaian jumper, switch, tombol, dan opsi monitoring yang pasti berguna pada praktek overclocking. Mereka adalah :

• LN2 Mode : Jumper ini memastikan bahwa CPU bisa tetap beroperasi normal pada suhu negatif sekalipun.

• Slow Mode : Switch ini dikombinasikan untuk ‘memaksa’ multiplier CPU yang kami gunakan menjadi 12x. CPU Sandy Bridge-E sangat sensitif dengan perubahan suhu, kadangkala saat extreme cooling digunakan, perbedaan suhu tinggi (misal saat perubahan dari heavy load benchmark ke idle desktop) bisa mengakibatkan sistem untuk crash ketika suhu terlalu dingin mendekati batas cold bug CPU. Switch ini bisa menyelamatkan keadaan dengan memaksa multi CPU menjadi 12x, karena dengan nilai multiplier sebesar 12x kami mendapati CPU lebih tahan terhadap suhu dingin yang berlebihan. Switch ini bisa di ON/OFF kan pada keadaan motherboard hidup.

• VGA Hotwire: Jumper pada motherboard ini bisa dihubungkan melalui kabel ke VGA, untuk mengizinkan perubahan voltase on-the-fly melalui motherboard. Karena semua VGA yang kami gunakan bisa diganti voltasenya lewat software, kami tidak menggunakan fitur ini.

• PCIe x16 Lane Switch: Switch untuk mengaktifkan/non-aktifkan slot PCIe. Sangat berguna ketika troubleshooting konfigurasi multi-GPU saat extreme overclocking.

• ProbeIt: Tempat untuk mengukur berbagai voltase yang ada di motherboard menggunakan Digital Multimeter.

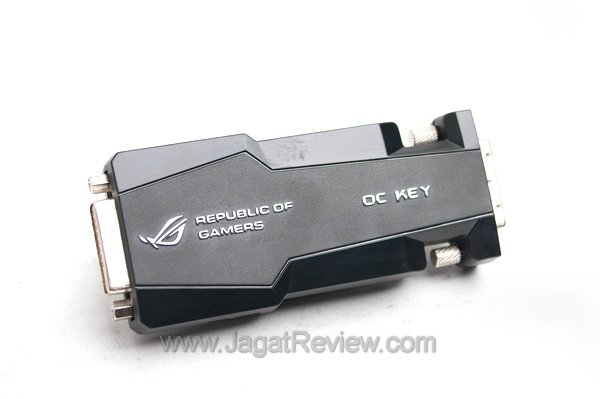

OC Key

Fitur berikut ini juga pertama kalinya diperkenalkan oleh Asus. Sebuah device kecil ini memungkinkan user-nya untuk melakukan monitoring, bahkan melakukan pengaturan berbagai variabel sistem yang ditampilkan melalui sebuah overlay pada monitor.

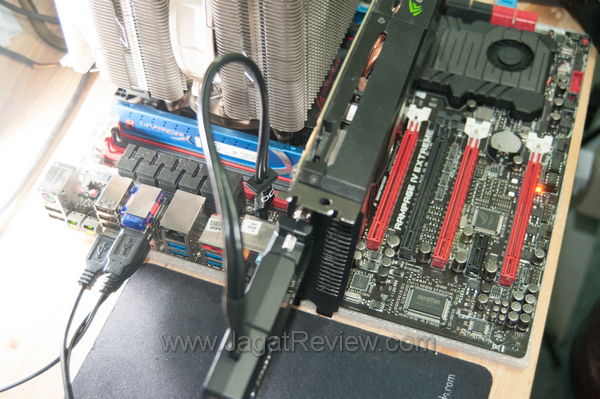

Perangkat yang menyerupai DVI converter ini dipasangkan ke VGA, lalu sebuah kabel kecil dari perangkat ini dipasangkan ke motherboard. Dengan ini, pengguna dapat menyaksikan tampilan berbagai variabel di motherboard, mulai dari tegangan, suhu, sensor Subzero sense, bahkan melakukan perngaturan secara real-time atas variabel-variabel tersebut.

TurboV EVO

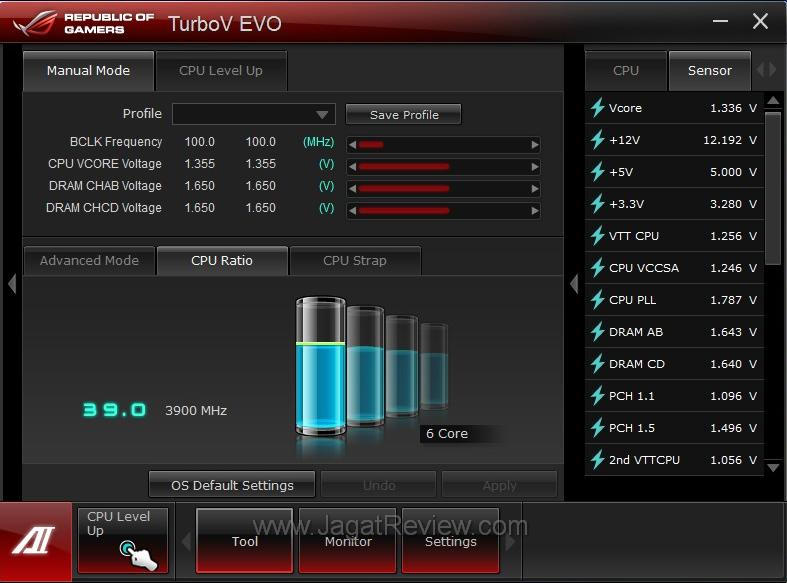

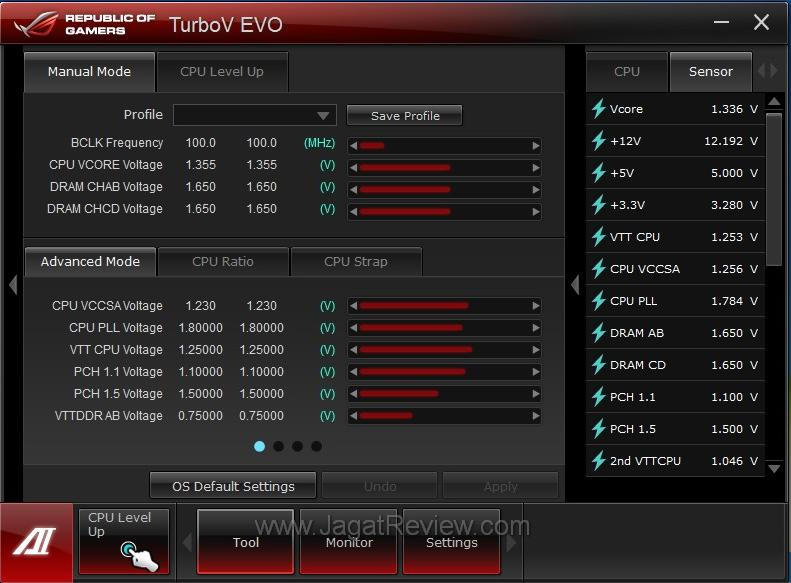

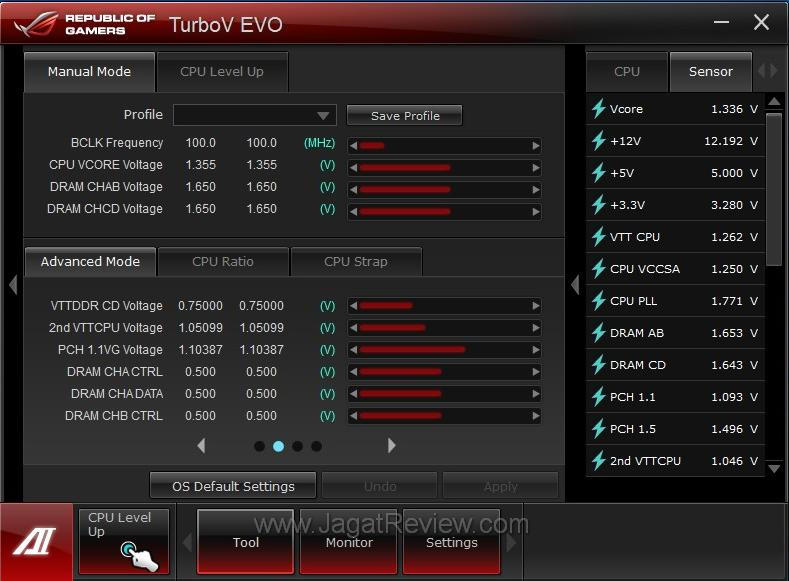

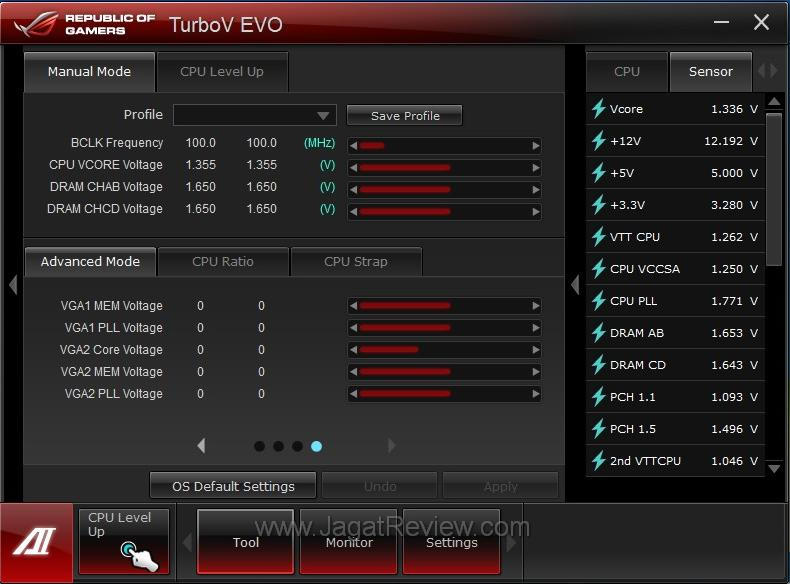

Seperti model ASUS ROG sebelumnya, mobo ini dilengkapi juga dengan software untuk mengubah berbagai variabel sistem on-the-fly dari OS, yakni TurboV EVO. Berikut adalah pengaturan-pengaturan yang bisa Anda lakukan dari TurboV EVO (klik untuk memperbesar)



Selanjutnya, mari kita lihat BIOSnya!
