Gigabyte GA-Z77X-D3H: Motherboard Mainstream Murah Dengan mSATA

Author

Bhisma Sidarto

Reading time:

Motherboard

May 19, 2012

readmode

The Board

Color scheme yang digunakan board ini senada dengan yang digunakan oleh motherboard seri atas dari Gigabyte. Secara penampilan board ini tak jauh berbeda dengan produk yang berada satu tingkat diatasnya.

Dengan menggunakan kombinasi PCB dan slot yang berwarna hitam membuatkan terkesan tangguh, tetapi dengan sedikit sentuhan biru pada heatsink yang terletak di chipset dan VRM membuatnya masih memiliki ciri khas warna biru dari Gigabyte.

Walau memiliki penampilan yang berbeda tetapi sekilas layout produk Gigabyte yang satu ini mengingatkan kami pada salah satu motherboard Gigabyte yang telah kami review yang itu Gigabyte Z68XP-UD3-iSSD

Layout board ini banyak menyisakan ruang kosong. Sepertinya clearance antara komponen tidak menjadi masalah bagi pada board ini.

Backpanel

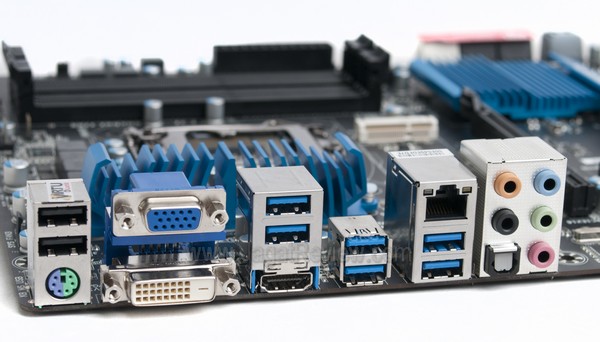

Beginilah tampilan sisi belakang GA-Z77X-D3H. Port yang disediakan:

1x HDMI Port
1x Display Port (DP) Port
1x VGA (D-SUB) Port
1x PS/2 Keyboard/Mouse Port
2x USB 2.0/1.1 Ports
6x USB 3.0/2.0 Ports
1 x RJ-45 Port (LAN)
6x audio jacks
1x Optical S/PDIF Out Connector

Konektor I/O yang tersedia tergolong sangat lengkap. Selain menyertakan 6 buah konektor USB 3.0, output display yang disediakan pun cukup lengkap. Dengan adanya dua buah konektor display tambahan akan memudahkan apabila pengguna board ini memutuskan untuk menggunakan konfigurasi multi monitor.

PCI Express/PCI Slot

Board menyediakan dua buah slot PCI-Express yang memungkinkan penggunaan konfigurasi dual graphic card. Selain itu board ini juga memiliki port PCI-Express X1 dan PCI standard untuk memasang peripheral tambahan lainnya. Total PCIe slot yang dimilikinya:

3x Slot PCI-Express X16
3x Slot PCI-Express X1
1x Slot PCI

SATA

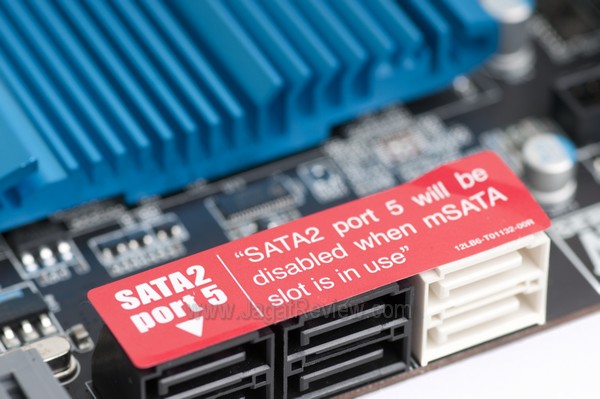

Board ini menyediakan 8 port SATA: 4 port SATA II (Hitam) dan 2 port SATA III (Putih) menggunakan koneksi dari PCH Z77. Sementara 2 port SATA III lainnya (Abu-Abu) dikontrol oleh chip tambahan dari Marvell.

Header Dan Onboard Button

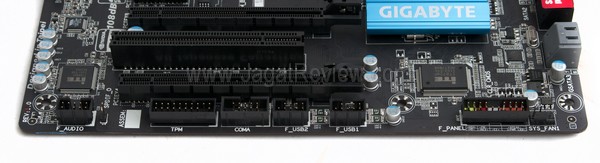

Header tambahan pada board terlihat cukup variatif. Selain tambahan dua buah header USB 2.0, terlihat juga sebuah header COM. Header ini berguna sekali bagi peripheral lama yang masih menggunakan port COM.

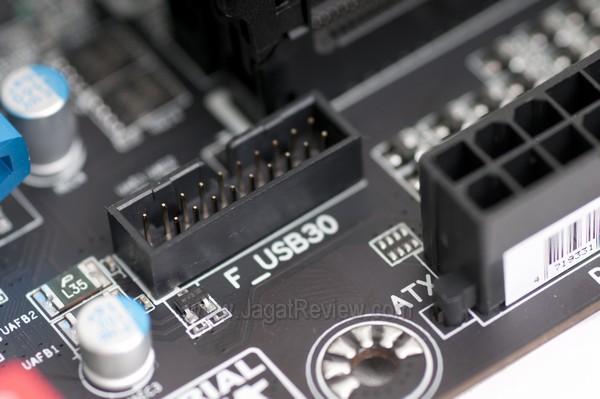

Butuh lebih banyak USB 3.0? Header usb 3.0 tambahan juga tersedia. Posisinya membuatnya sangat berguna bagi Anda yang memiliki casing dengan koneksi front usb 3.0

Komponen

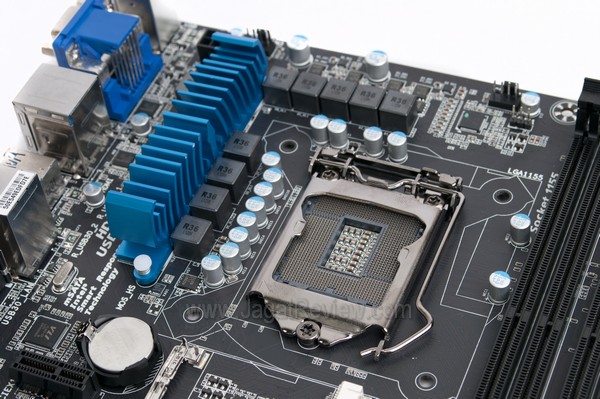

Sekitar area socket cukup kosong jika dibandingkan dengan beberapa motherboard Z77 yang telah kami review. Biasa nya area ini dipenuhi oleh solusi pendinginan dalam bentuk heatsink yang bertugas untuk mendinginkan VRM.

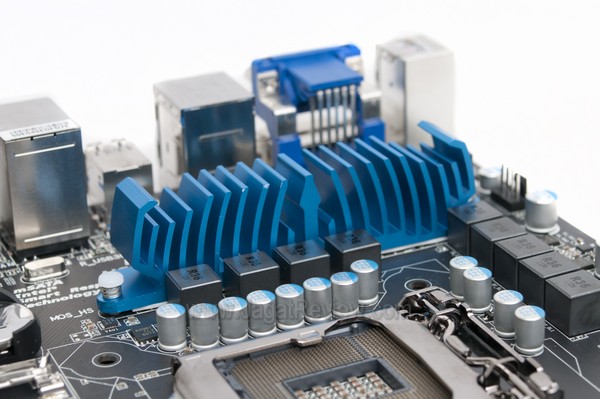

Jika kita perhatikan pada board ini hanya satu sisi dari VRM saja yang didinginkan. Gigabyte merasa bahwa VRM yang berada pada posisi di atas processor tidak bekerja cukup keras sehingga tidak membutuhkan pendingin tambahan.

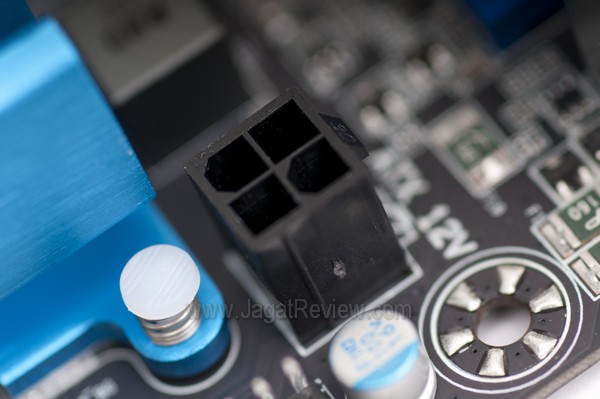

Power tambahan untuk board menggunakan sebuah socket power 4 Pin.

Fitur Tambahan

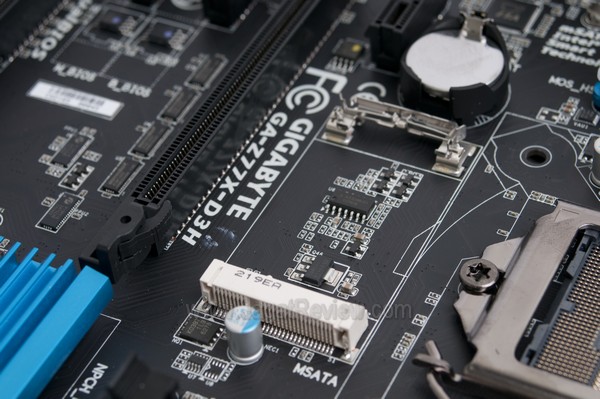

Board ini menyertakan sebuah slot M-SATA. Slot ini dapat digunakan untuk memasangkan sebuah mSATA SSD. Dikombinasikan dengan Rapid Storage Technology maka ini SSD yang tertancap di slot ini bisa berfungsi sebagai cache drive.
