Review Motherboard AMD ASUS Crosshair V Formula-Z: Versi Upgrade dengan Kemampuan Lebih

Author

Gatot Tri Yuwono

Reading time:

Motherboard

March 21, 2013

readmode

The Board

Warna merah dan hitam selama ini telah menjadi ciri khas dari produk motherboard seri ROG (Republic Of Gamers) dan kini kembali ditemukan pada ASUS Crosshair Formula-Z.

ASUS Crosshair V Formula-Z tetap menggunakan faktor bentuk ATX dengan ukuran 305 x 244 mm sehingga memudahkan pengguna dalam memilih casing komputer. Terlihat di motherboard ini lokasi chipset AMD 990FX dipindahkan ke sisi kiri bawah soket prosesor. Biasanya produsen meletakkan chipset tersebut di sisi bawah soket prosesor.

Penempatan setiap komponen pada motherboard ini tergolong rapi dan teliti sehingga pemasangan komponen tidak mengganggu komponen lainnya.

Backpanel

Backpanel I/O port yang disediakan ASUS Crosshair V Formula-Z adalah:

1 x PS/2 keyboard/mouse combo port(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)

Dua buah port eSATA 6Gbps diakomodir oleh chip ASMedia ASM1061 dan 4 buah port USB 3.0 diakomodir chip ASMedia ASM1042. Sementara itu, solusi networking diakomodir chip Intel dengan feature GameFirst II dan solusi audio diakomodir chip Realtek dengan feature Supreme FX III.

SupremeFX III feature:

Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
SupremeFX Shielding™ Technology
1500 uF Audio Power Capacitor
Gold-plated jacks
Blu-ray audio layer Content Protection
DTS Ultra PC II
DTS Connect
Optical S/PDIF out port(s) at back panel

PCI Express/PCI Slot

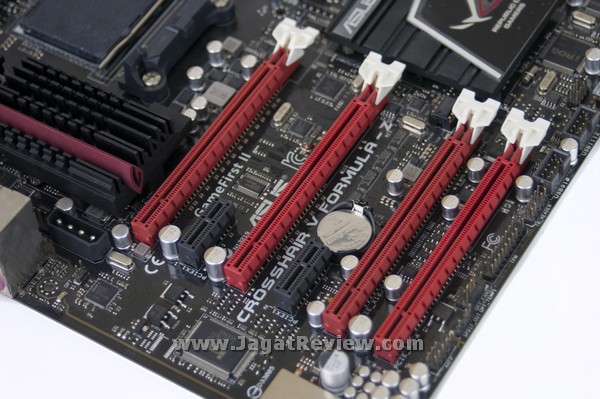

ASUS Crosshair V Formula-Z menyediakan slot ekspansi:

1 x PCIe x16 2.0 (Run @x16)
1 x PCIe x16 2.0 (Run @x16/x8)
1 x PCIe x16 2.0 (Run @x8)
1 x PCIe x16 2.0 (Run @x4)
2 x PCIe x1

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan menggunakan, maksimal, 3 buah graphics card. Pada konfigurasi multi-GPU pengguna hanya dapat menggunakan graphics card dengan desain dual-clot cooling. Tepat di dekat slot PCIe x16 pertama terdapat konektor daya molex 4-pin untuk menyuplai daya tambahan saat pengguna menggunakan konfigurasi multi-GPU.

SATA

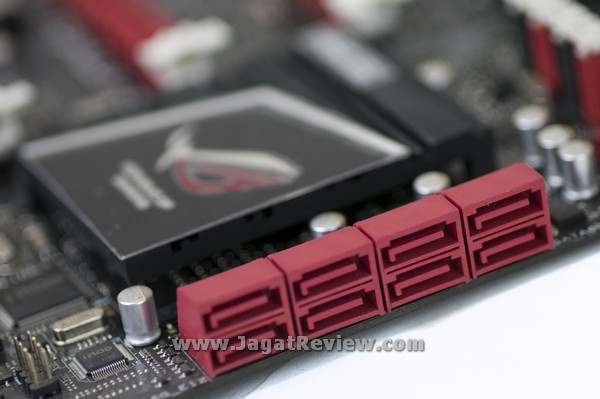

Motherboard ini menyediakan 8 buah port SATA 6Gbps. Enam buah port diakomodir chipset SB950 dan 2 buah lainnya diakomodir chipset ASMedia ASM1061. Cukup disayangkan penggunaan port dengan warna serupa membingungkan pengguna dalam membedakan port SATA dari chip SB950 dan dari chip tambahan.

Header Dan Onboard Button

1 x Front panel audio connector(s) (AAFP)
1 x S/PDIF out header(s)
1 x Thermal sensor connector(s)
1 x TPM connector(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x FastBoot switch(es)
1 x DirectKey Button(s)
1 x System panel(s)
1 x DRCT header(s)

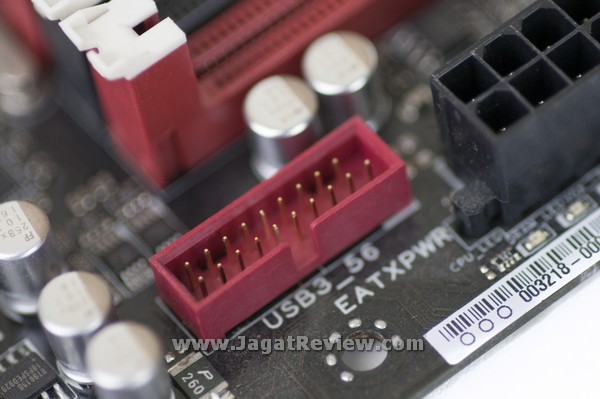

Untuk ekstra 2 buah port USB 3.0, motherboard ini menyediakan USB 3.0 header di dekat slot memori.

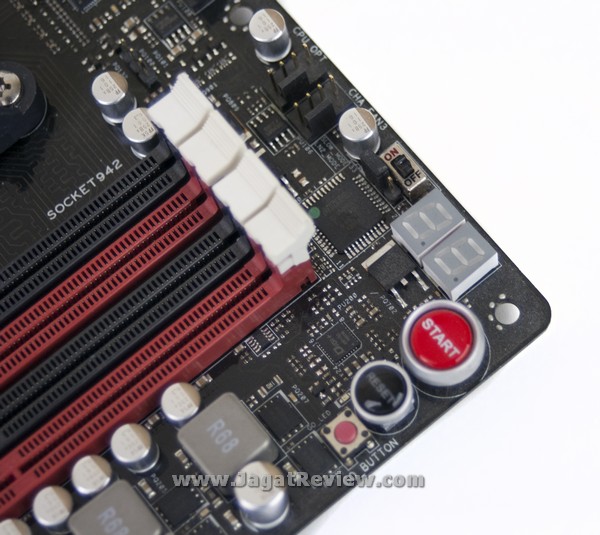

Pada pojok kanan atas motherboard dapat dijumpai tombol power on, reset, GO Button, dan switch Slow Mode di dekat Debug LED. Switch Slow Mode berguna saat pengguna menggunakan motherboard ini saat melakukan overclocking terutama pada kondisi ekstrim. Sedangkan tombol GO Button berguna untuk mengaktifkan MemOK! dan juga me-load OC profile saat berada di sistem operasi.
