OC Haswell Dengan Chipset Murah, Part 2: ASRock Fatal1ty H87 Performance

Author

Richard Sutanto

Reading time:

Motherboard Overclocking

August 31, 2013

readmode

Sebagian pengguna PC mengenal sebuah teknik bernama ‘Overclocking’, yang merupakan teknik modifikasi PC untuk mendapat performa lebih tinggi. Umumnya, hal ini dilakukan untuk mendapat performa tinggi tanpa mengeluarkan biaya ekstra, dan tentunya membuat overclocking sempat mengalami booming karena menjadi solusi mudah untuk ‘upgrade gratis’. Sayangnya, sejak beberapa tahun yang lalu, ada beberapa vendor yang memiliki beberapa limitasi di hardware-nya, yang membuat hanya hardware-hardware tertentu saja yang bisa di-overclock. Prosesor Intel generasi ke-4 ‘Haswell’ misalnya, hanya mengijinkan overclocking jika beberapa syarat awal terpenuhi, yakni menggunakan prosesor Intel Seri-K (i5-4670K, i7-4770K), dan motherboard ber-chipset Intel Z87.

Belum lama ini, ada kabar mengejutkan dimana beberapa vendor motherboard mengaku bahwa dengan memanfaatkan ‘bug’ tertentu di dalam chipset non-Z87, mereka dapat mengijinkan overclocking pada motherboard murah berchipset H81, H87, dan B85! Tentunya berita ini terdengar menyenangkan bagi overclocker yang memiliki limit budget, dan kurang sanggup membeli motherboard Z87 yang kadang harganya mencekik dompet.

Meski Intel menentang praktik overclocking dengan chipset non-Z87 ini dan mengatakan akan menghilangkan fungsi ini dengan update microcode, kami sudah pernah membuktikan bahwa sementara ini motherboard non-Z87 yang beredar di pasaran masih memiliki fungsi overclocking ini. (Anda bisa melihatnya pada artikel kami, OC Haswell Dengan Chipset Murah, Part 1).

Setelah sukses mencobanya dengan motherboard B85, kami sajikan bagian kedua dan terakhir dari eksperimen non-Z87 overclocking kami, dengan motherboard berchipset H87.

Spesifikasi Chipset Intel H87

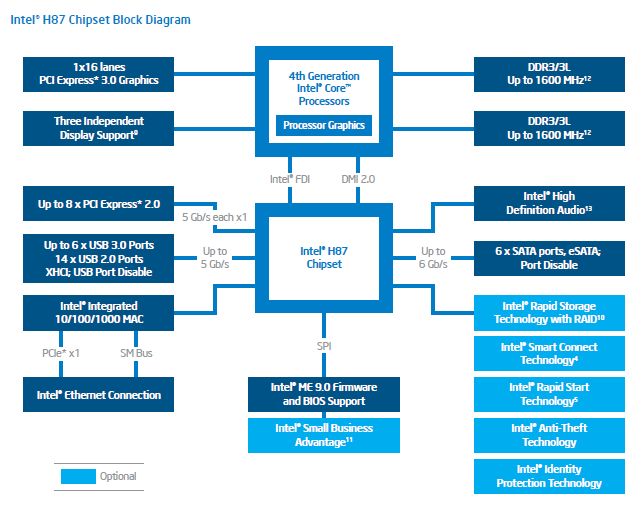

: H87 diagram, kilk untuk memperbesar

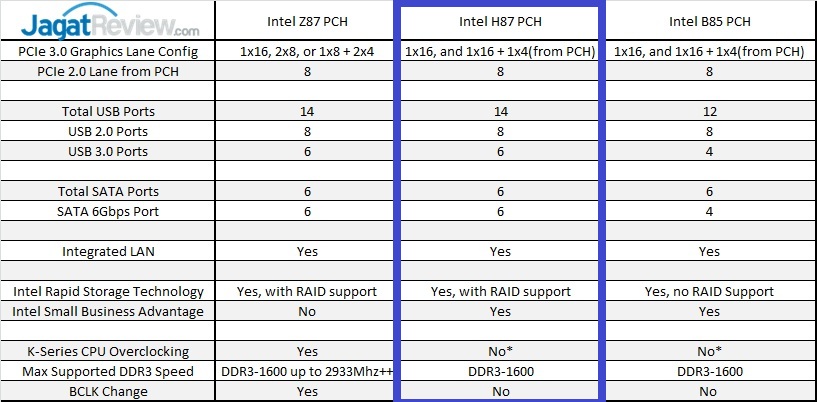

: *klik untuk memperbesar*

Sesuai dengan penempatannya sebagai chipset di kelas menengah ke bawah, chipset H87 dilengkapi dengan berbagai fitur yang membuatnya cocok dipakai pada berbagai konfigurasi PC, mulai dari PC Multimedia, hingga PC Gaming. Berbeda dengan chipset B85, chipset H87 masih mendukung mode RAID untuk meningkatkan performa perangkat storage(HDD/SSD), dan memiliki total slot USB 3.0 dan SATA 6gbps port lebih banyak.

Motherboard H87 masih memiliki limitasi yang sama dengan B85, yakni limitasi memori pada clock DDR3-1600, dan juga tidak bisa mengganti base clock(BCLK) ketika overclocking.

Motherboard Pilihan : ASRock Fatal1ty H87 Performance

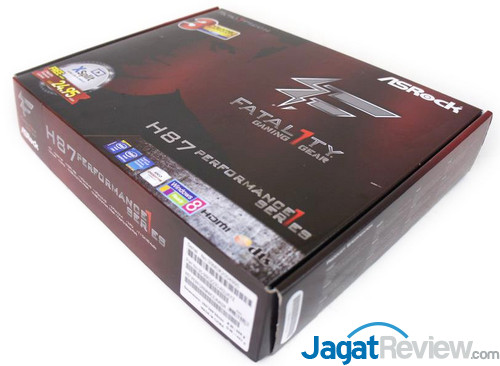

Motherboard murah umumnya mengorbankan durabilitas, terutama dari segi pemilihan komponennya. Di artikel OC ini, kami memilih motherboard H87 dengan harga terjangkau namun masih menawarkan komponen dengan kualitas memadai. Pilihan kami jatuh pada : ASRock Fatal1ty H87 Performance.

DSC01430ed — Gambar resolusi tinggi, klik untuk memperbesar

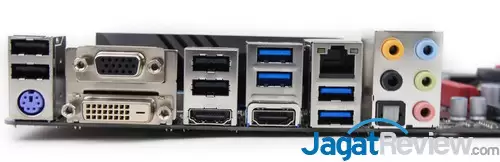

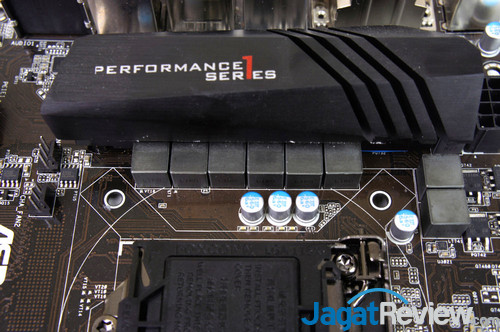

Dihargai kurang dari USD 120, ASRock Fatal1ty H87 Performance menawarkan slot ekspansi yang lumayan lengkap, Audio Codec Realtek ALC1150, regulator daya 8-phase, dan juga penampilan khas produk Fatal1ty dengan corak warna hitam-merah.

Ruang Lingkup & Metode Pengujian

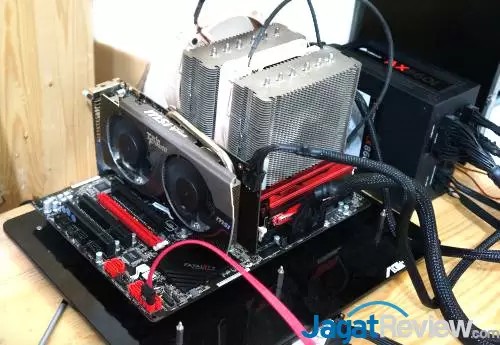

Pengujian kami kali ini cukup sederhana, yakni:

Memastikan CPU Core i5-4670K kami bisa di-overclock, dengan target 4.4 Ghz dan harus lolos uji stabilitas LinX 0.6.4
Memberikan step-by-step overclocking di ASRock Fatal1ty H87 Performance
Menguji beda performa antara platform H87 dengan Z87

Prosesor yang kami pilih adalah Core i5-4670K, karena pengguna chipset murah B85 dan H87 lebih mungkin memilih Core i5 dibanding Core i7. Pengujian performa dengan motherboard Z87 kami lakukan untuk menguji beda performa antara platform Z87 yang bisa melakukan overclocking memori DDR3 diatas 1600Mhz, sedangkan H87 dilimit di 1600Mhz.
