Trik Modifikasi MSI Afterburner 3.0.0 Beta 14: Dapatkan Voltase Lebih Tinggi

Benchmark – 3DMark Fire Strike Extreme

Sekarang mari kita melakukan benchmark untuk melihat peningkatan overclockability yang kita dapat dari ekstra voltase. Benchmark yang kita pakai adalah 3DMark Fire Strike Extreme (Nilai default GTX 780 Gaming : 4484).

Tanpa modifikasi, dengan penambahan voltase normal (+37mV : total 1.199V), kami mendapat hasil overclocking maksimal pada GPU sebesar +130Mhz , 1176Mhz Max. boost Clock, dan mendapat skor 4858. Lengkapnya bisa dilihat dibawah ini :

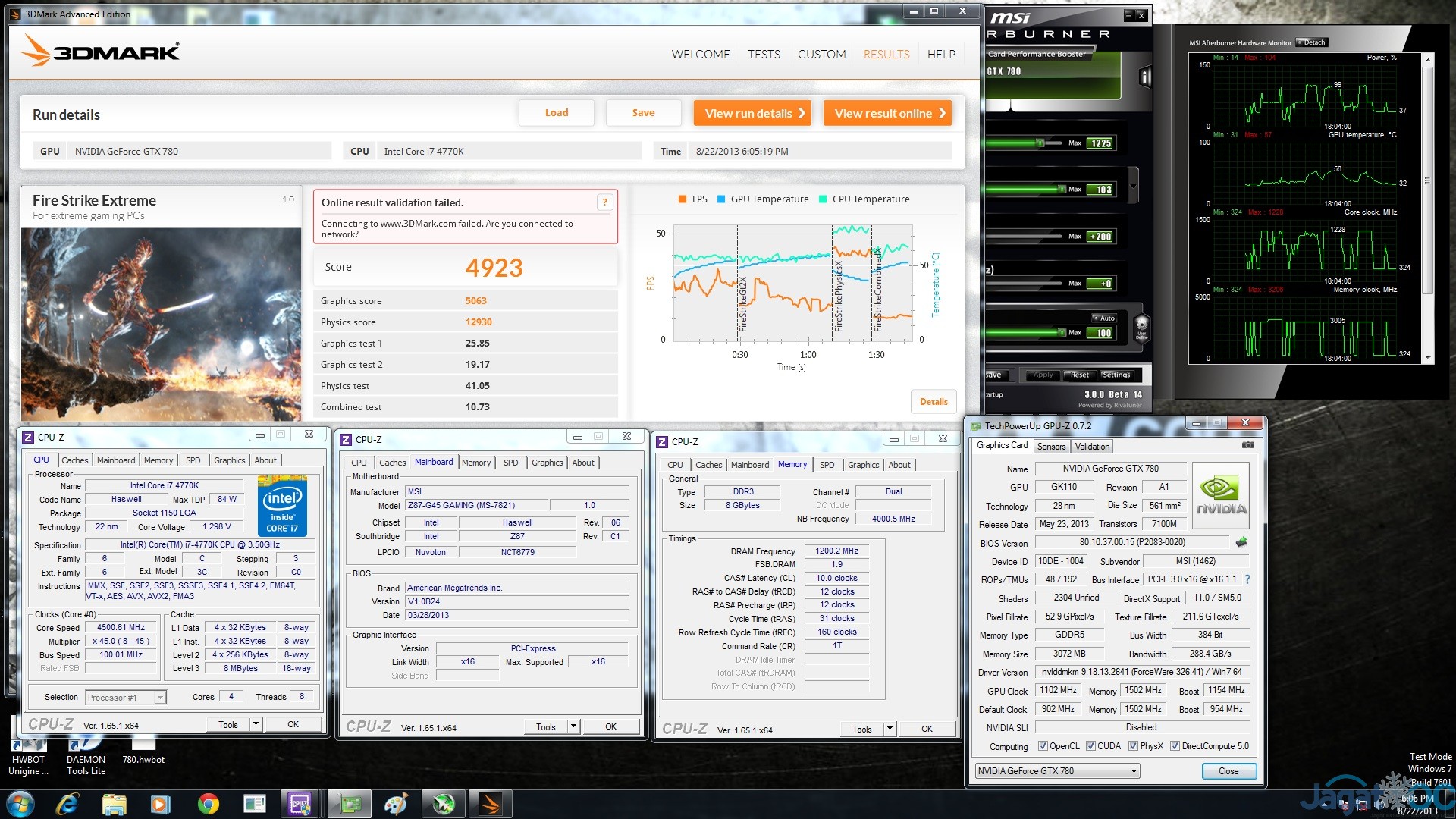

Selanjutnya, dengan modifikasi afterburner, kami bisa menggunakan voltase diatas 1.2V yakni 1.225V, dan mendapat Clock GPU sebesar 1228Mhz (Max. Boost Clock). Pada  Clock seperti ini, skor 3DMark kami meningkat pada 4923. Bisa dilihat dibawah ini :

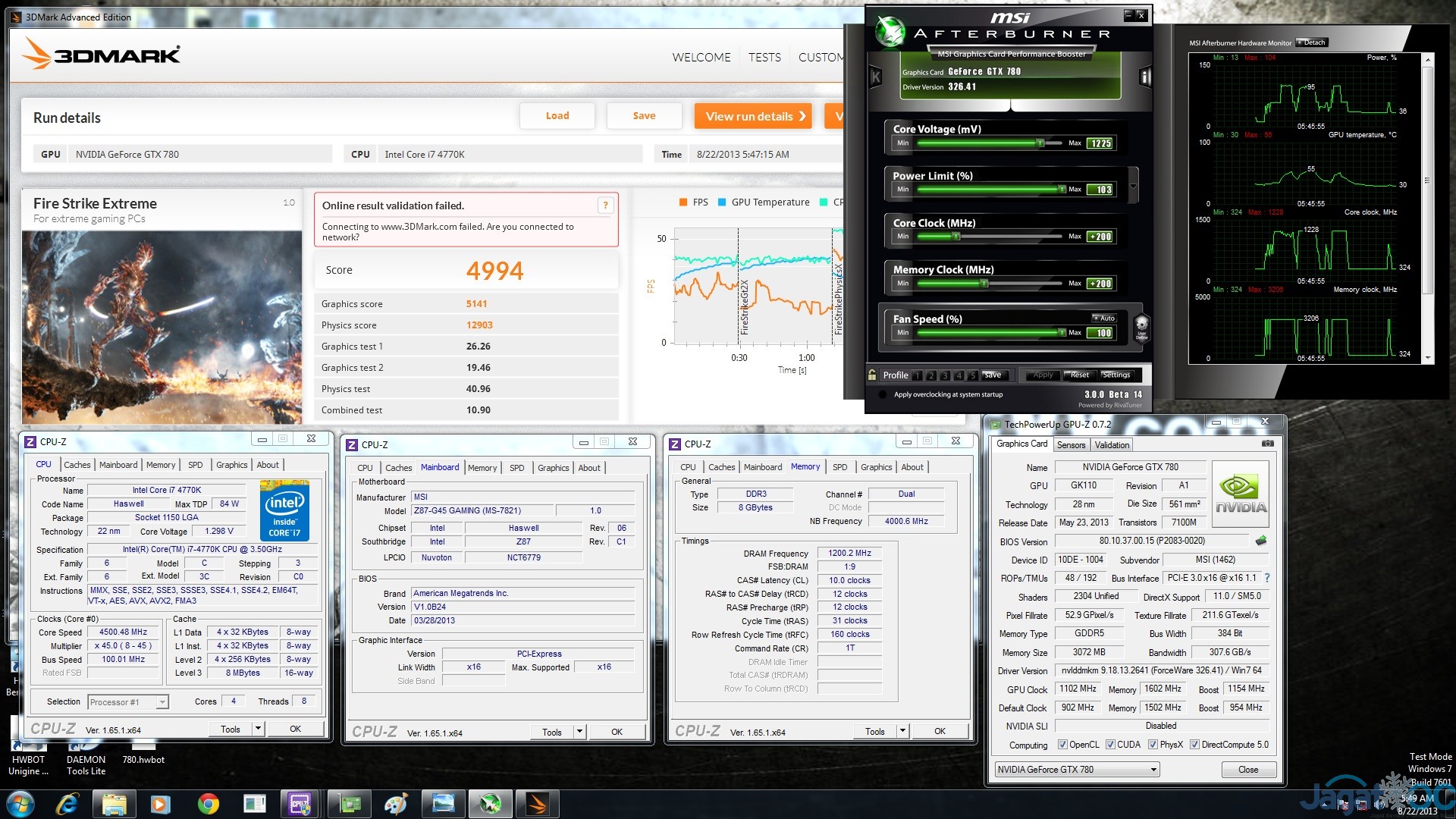

Kami melanjutkan dengan meningkatkan clock memori  ke 1600Mhz,  Skor meningkat lagi menjadi 4994.



Berikutnya, kami mencoba menjalankan GPU lebih kencang lagi di 1254Mhz (Max. boost Clock) dengan voltase 1.25V, namun mendapat hasil sedikit lebih rendah, yakni 4947.

Clock lebih tinggi namun skor lebih rendah ini disebabkan karena GPU GTX 780 yang kami gunakan menurunkan clocknya karena sudah melebihi Power Limit(yang kami set di 103%, maksimum di card ini). Menggunakan voltase 1.25V dan max. boost clock sebesar 1254Mhz membuat GPU melebihi power limit ini dan menurunkan clocknya pada keadaan tertentu. Perlu diingat, ini terjadi karena benchmark 3DMark Fire Strike Extreme yang kami gunakan memberi beban GPU yang sangat berat, hingga power limitnya tercapai di 1.25V @ 1254Mhz.

Pada umumnya, game 3D tidak memberi load sebesar 3DMark Fire Strike Extreme, sehingga bisa jadi GPU ini masih bisa menjalankan clock 1254Mhz tanpa melewati power limitnya.

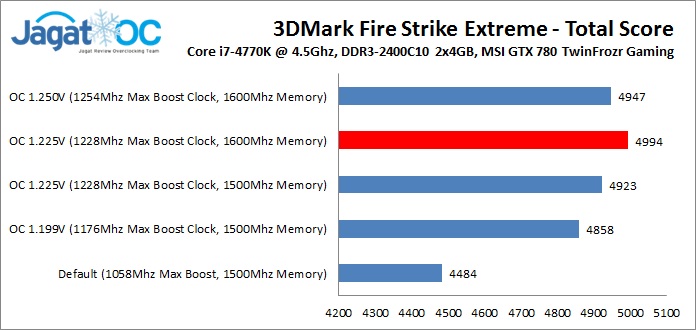

Berikut ini hasil keseluruhan Eksperimen kami dengan modifikasi voltase pada afterburner.

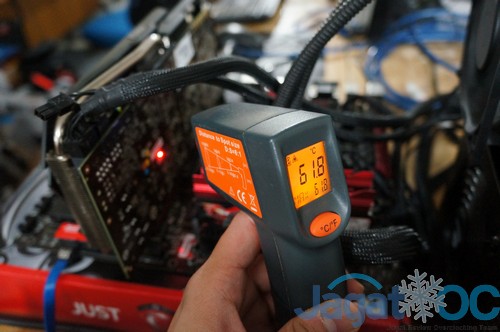

Sebagai tambahan, anda yang melakukan modifikasi ini perlu memperhatikan suhu GPU dan juga suhu VRM(voltage regulator module) saat VGA beroperasi. Menurut pengamatan kami dengan non-contact thermometer, pada saat beroperasi dengan voltase 1.25V @ 1254Mhz, suhu bagian belakang PCB VGA dimana bagian MOSFET GPU terpasang tercatat cukup tinggi, yakni 61.8 C.

Suhu diatas 60 C ini bisa dibilang tinggi karena kami tidak menggunakan casing dan suhu ambient yang agak rendah (25 C). Pastikan bahwa anda tidak menggunakan voltase yang terlalu tinggi agar tidak merusak VGA yang anda pakai.



Kesimpulan

Dengan sedikit modifikasi, anda bisa membuka limitasi voltase lebih jauh lagi pada VGA dengan kontroller voltase NCP4206. MSI GTX 780 yang kami gunakan tadinya memiliki limit voltase sekitar 1.2V, namun dengan modifikasi, opsi hingga 1.3V sekarang tersedia. Tentunya, ekstra voltase ini bisa digunakan untuk mencapai clock yang lebih tinggi. Di berbagai forum diskusi online, kami melihat banyak  pengguna GTX 780 mengalami kesulitan menembus clock 1200Mhz (max. boost clock) dengan voltase stock, namun dengan  modifikasi voltase ini, clock 1200-1250 Mhz bukanlah hal yang mustahil dicapai.

Secara umum, anda bisa mendapat ekstra 30-50 Mhz dari GPU anda dari peningkatan voltase ini, setidaknya sebelum anda dibatasi oleh Power Limit pada VGA.

Bagi anda yang memiliki VGA yang kompatibel dengan modifikasi ini, kami ucapkan selamat bermain-main dengan VGA anda untuk mencapai clock lebih tinggi, dan jangan lupa untuk menjaga suhu VGA tetap rendah. Feel free to comment & share pencapaian overclocking VGA anda dengan modifikasi ini di bagian Comment. Sampai jumpa di artikel kami yang berikutnya, Keep Pushing It!
