Review MSI Z77A-GD65 Gaming: Motherboard Gaming Untuk Ivy Bridge

The Board

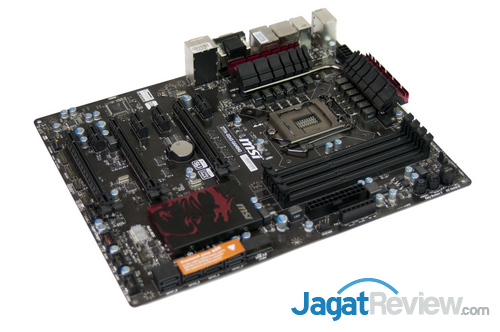

Pemilihan warna untuk lini motherboard gaming MSI senada dengan kemasannya. Berbeda dengan lini lain yang memiliki pemilihan warna lebih seimbang, motherboard ini terlihat didominasi satu warna. Pemilihan color scheme motherboard ini didominasi dengan warna hitam dengan sentuhan warna merah pada pendingin VRM dan chipset.

MSI Z77A-GD65 Gaming ini  menggunakan faktor bentuk ATX dengan ukuran 305 x 244 mm. Layout dari motherboard ini terlihat cukup tertata. Tidak terlihat masalah jarak antar komponen yang mungkin timbul.

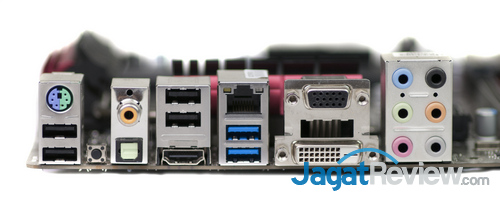

Backpanel

Backpanel I/O port MSI Z77A-GD 65 Gaming terdiri dari:

• 1 x PS/2 keyboard/mouse port
• 1 x Clear CMOS button
• 1x Coaxial S/PDIF-out port
• 1x Optical S/PDIF-out port
• 4x USB 2.0 ports
• 2x USB 3.0 ports
• 1 x LAN (RJ45) port
• 1x 6 in 1 audio jack
• 1x HDMI Port
• 1x DVI-D port
• 1x VGA Port

Bagian I/O dari motherboard ini terlihat cukup lengkap walau tidak terlalu berlimpah. Yang menarik adalah motherboard ini masih menyediakan sebuah slot PS/2 untuk keyboard atau mouse. Hal ini terbilang cukup langka mengingat port yang satu ini sudah banyak ditinggalkan. Walau begitu perlu diingat pula bahwa bagi para hard core gamer yang telah memilih keyboard atau mouse kesayangan dan masih menggunakan koneksi PS/2 pasti akan bersyukur dengan kehadiran port ini.

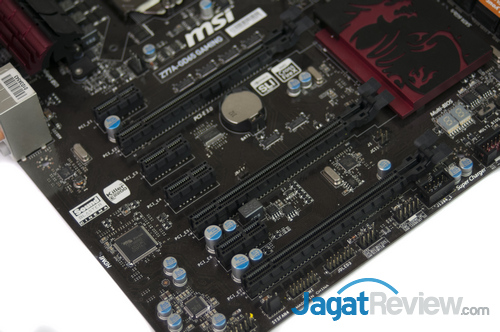

Expansion Slots

MSI Z77A-GD65 Gaming menyediakan slot ekspansi sebagai berikut:

• 3 x PCIe x16 3.0 (Run @x16)
• 4 x PCIe x1 2.0 (Run @x1)

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan dukungan maksimal hingga 3 buah graphics card. MSI memberikan ruang lapang di antara slot PCIe x16 pertama dan kedua sehingga memungkinkan pengguna menggunakan graphics card dengan ketebalan 3 slot saat menjalankan konfigurasi multi-GPU. Tidak hanya itu, dengan jarak seperti itu juga membuat graphics card pertama dapat bernafas lebih lega saat konfigurasi multi-GPU digunakan.

Storage

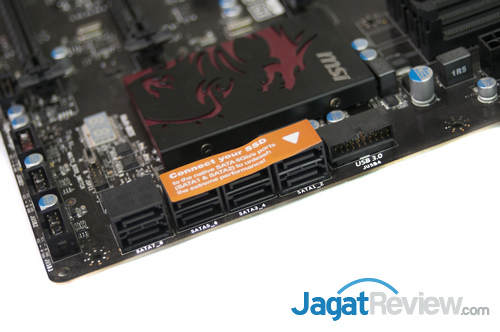

Motherboard ini  menyediakan 4 buah port SATA 6Gbps dan 4 buat port SATA 3Gbps. Port SATA 1-2 menggunakan dukungan SATA 6Gbps dari chipset Z77, sedangkan Port SATA 7-8 mendapatkan SATA 6Gbps dari SATA Controller dari chipset ASMedia ASM 1061. Sedangkan untuk port 3-6 mendapatkan dukungan SATA 3Gbps dari chipset Z77 itu sendiri. Port SATA yang terhubung dengan chipset Intel Z77 mendapatkan RAID 0/1/5/10 melalui Intel Rapid Storage Technology.

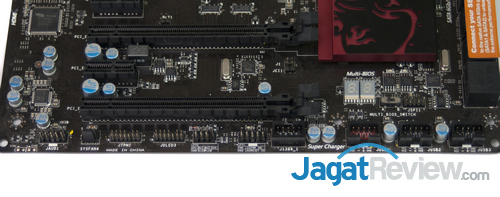

Header Dan Onboard Button

Z77A-GD65 Gaming menyediakan internal header sebagai berikut:

• 1 x Front panel audio header
• 1 x TPM header
• 3x USB 2.0 header

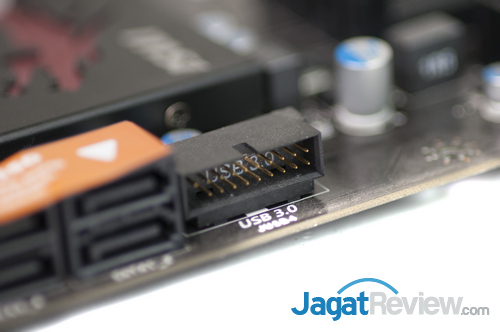

• 1x USB 3.0 header (terletak disebelah port SATA)
• 1x F1394 Firewire header
• 1 x Front panel header

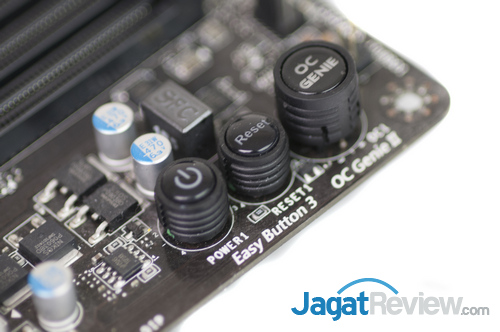

Selain komponen header, terdapat pula tombol Power On, Reset OC Genie. Berbeda dengan biasanya kali ini ketiga tombol ini diletakkan di pojok kanan atas motherboard.

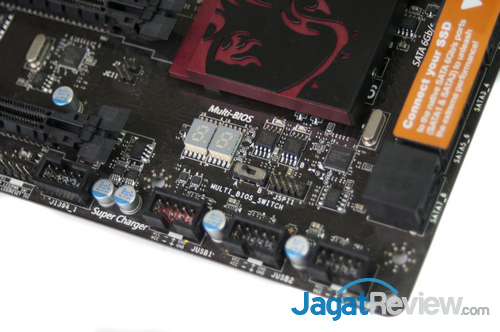

Terdapat pula 2 digit Debug LED untuk deteksi masalah sistem dengan cepat. Disamping nya terdapat tombol multi BIOS, sehingga pengguna dapat memilih BIOS mana yang akan digunakan.

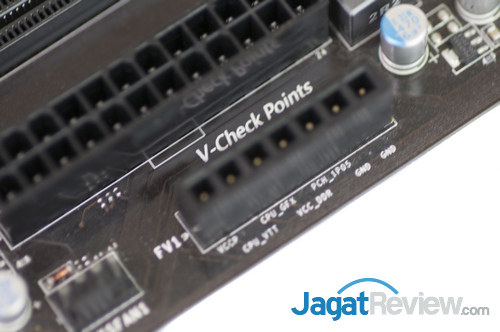

Salah satu lagi fitur yang sepertinya lebih cocok hadir pada motherboard overclocking adalah kehadiran V-Check points. Fitur ini berguna untuk mengukur voltase dari berbagai komponen yang tertancap di motherboard menggunakan multi tester.
