Review Motherboard MSI Z87M Gaming: Feature Gaming Lengkap dengan Ukuran Ringkas

The Board

MSI Z87M Gaming tampil “garang” dengan dominasi warna hitam serta selingan warna merah di sejumlah komponen. Motherboard ini mengusung faktor bentuk micro-ATX dengan ukuran 244 x 244 mm. Ukuran PCB terbatas memang membuat jarak antar komponen sangat berdekatan tetapi ternyata MSI tetap memperhatikan penempatan setiap komponen sehingga tidak menimbulkan kesulitan pemasangan komponen lainnya.



Backpanel

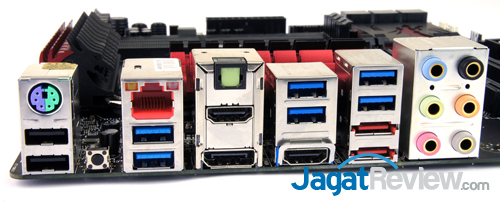

Backpanel I/O port Z87M Gaming terdiri dari:

• 1x PS/2 keyboard/ mouse combo port
• 2x USB 2.0 ports
• 1x Clear CMOS button
• 1x LAN (RJ45) port
• 6x USB 3.0 ports
• 1x Optical S/PDIF OUT connector
• 2x eSATA ports
• 6x OFC audio jacks
• 2 x HDMI port
• 1x DisplayPort

Motherboard ini menyediakan dua port HDMI dan satu port Display Port sebagai output display iGPU Intel HD Graphics. Pilihan konektor display memang terbatas, tetapi saat ini perangkat display dengan input HDMI sudah umum ditemukan di pasaran. Adanya tiga konektor display tersebut juga memungkinkan pengguna untuk menggunakan tiga perangkat display sekaligus.

Untuk urusan konektivitas, motherboard ini menyediakan enam port USB 3.0 dimana empat di antaranya diakomodir chipset Intel Z87 dan chip Renesas UPD720202 untuk dua port lainnya. Satu hal menarik adalah MSI masih menyediakan port PS/2 untuk keyboard atau mouse dimana sejumlah pengguna masih menyukai penggunaan perangkat dengan input tersebut. Tidak ketinggalan terdapat switch Clear CMOS untuk memudahkan pengguna melakukan reset BIOS jika terjadi masalah.

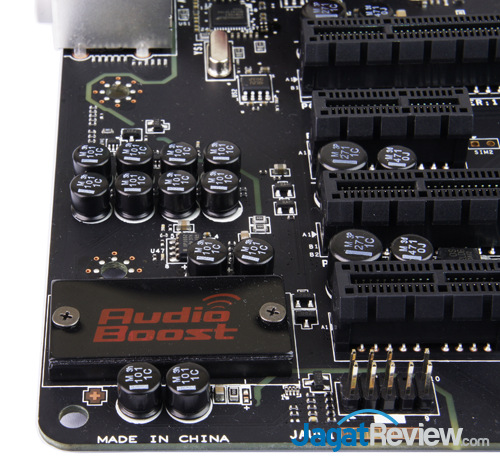

Seperti motherboard gaming yang pernah kami uji sebelumnya, MSI juga memberikan perhatian serius untuk sektor audio. MSI menggunakan chip Realtek generasi terbaru, ALC1150, sebagai otak pengolah suara. Untuk meminimalisir efek EMI (ElectroMagnetic Interference) dari komponen lain, MSI melakukan shielding pada chip audio dengan menggunakan kotak logam dan shielding PCB dengan memberikan jalur pemisah antara komponen audio dengan komponen motherboard lainnya. Tidak hanya itu, untuk menghasilkan output audio secara maksimal, MSI memasangkan chip audio tersebut dengan chip amplifier OPA1652 dan kapasitor Dark Cap.

Solusi networking MSI Z87M Gaming diakomodir chip Killer E2205 besutan Qualcomm Atheros. Penggunaan chip tersebut diklaim mampu mengurangi latency dan memberikan prioritas traffic network lebih baik untuk game online.

Expansion Slots

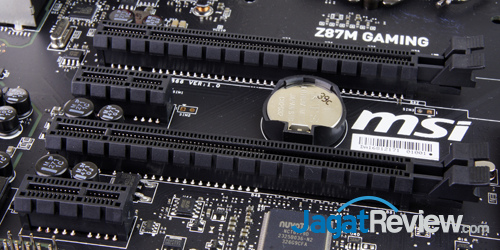

Z87M gaming menyediakan slot ekspansi sebagai berikut:

• 1 x PCIe x16 3.0 (Run @x16)
• 1 x PCIe x16 3.0 (Run @x8)
• 2 x PCIe x1 2.0 (Run @x1)

Motherboard ini medukung konfigurasi multi-GPU 2-way AMD CrossfireX dan SLI. Slot PCIe x16 akan memiliki kecepatan x8/x8 saat dua graphics card digunakan. Dengan penempatan slot PCIe x16 seperti di atas, maka konfigurasi multi-GPU hanya dimungkinan dengan menggunakan graphics card dengan ketebalan dua slot. Platform Intel Haswell telah mengadopsi interface PCI Express generasi tiga dengan bandwidth total 15,75 GBps pada kecepatan x16.

Storage

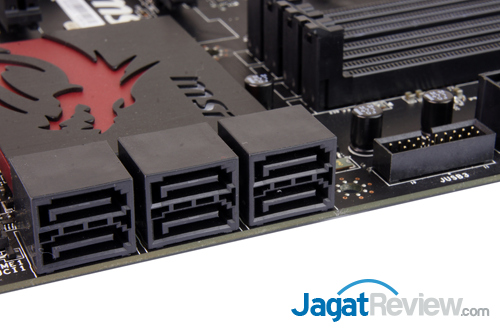

Z87M Gaming menyediakan 6 buah port SATA III 6Gbps dimana seluruhanya diakomodir oleh chipset Intel Z87. Tepat di sebelah kanan port SATA dapat ditemukan satu header USB 3.0 untuk ekstra dua port USB.

Header dan Onboard Button

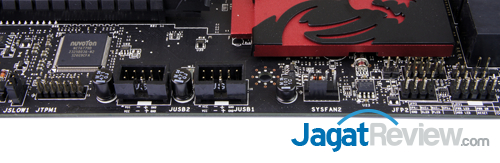

Z87M Gaming menyediakan internal header sebagai berikut:

• 1x Slow mode booting jumper
• 1x TPM connector
• 2x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
• 2x System panel connectors
• 1x Chassis Intrusion connector

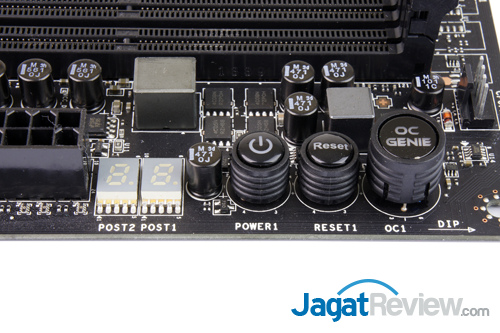

Untuk memudahkan operasional motherboard di luar casing komputer, MSI menyertakan tombol power dan juga tombol reset. Sementara itu dua digit Debug LED memungkinkan deteksi masalah sistem dengan cepat oleh pengguna. Tidak ketinggalan, tombol khas ala MSI yaitu “OC Genie” juga hadir di motherboard ini. Saat tombol OC Genie ditekan, maka sistem secara otomatis melakukan overclocking pada prosesor dan juga memori. Tingkat overclocking akan dipengaruhi oleh penggunaan tipe prosesor dan memori oleh pengguna.

Tombol OC Switch di atas berfungsi untuk memilih mode OC Genie yang akan digunakan, Gear 1 dan Gear 2. Gear 2 menghasilkan tingkat overclocking lebih tinggi dari Gear 1.

Komponen

Z87M Gaming mengadopsi soket LGA1150 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Haswell. Motherboard ini menggunakan desain VRM 8-power power design dengan komponen Super Ferrite Choke dan Dark Cap dimana komponen tersebut merupakan bagian dari standar Military Class 4 ala MSI. Komponen VRM dibagi pada area di sebelah kiri dan atas soket prosesor. Setiap area komponen VRM dilengkapi heatsink pasif yang terhubung melalui sebuah heatpipe tembaga berlapis nikel.

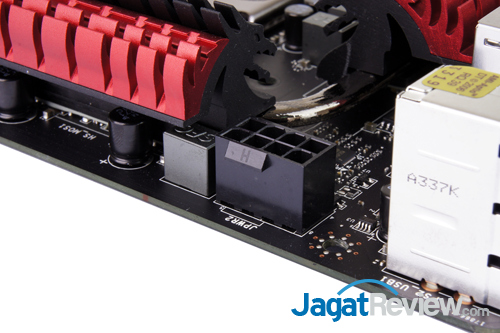

MSI menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi clock standarnya.

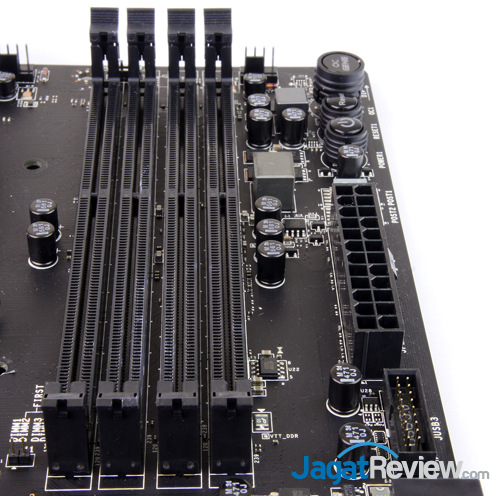

MSI menyediakan empat slot memori DDR3 dengan daya tampung kapasitas hingga 32 GB (maksimal 8 GB per slot). Motherboard ini mendukung kecepatan memori hingga 3000 MHz dimana diperlukan pengaturan manual dan keping memori khusus untuk mendapatkan kecepatan setinggi itu.

Heatsink dengan ukirang kepala naga di atasnya ini akan menjaga temperatur kerja chipset Intel Z87 tetap pada batas normal.
