Review Deepcool Lucifer: Heatsink Fanless Berukuran Besar!

Pemasangan Heatsink ke LGA 1150

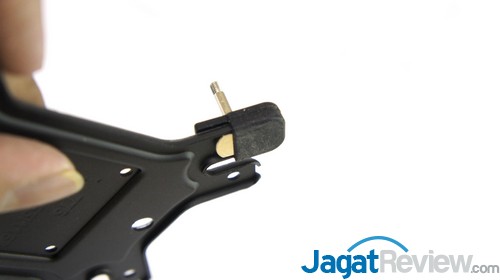

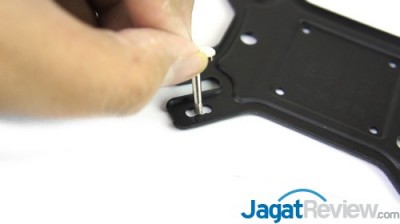

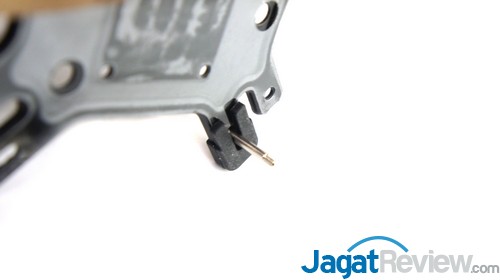

Pertama, siapkan screw bolt dan backplate. Lalu masukkan screw bolt tersebut ke lubang nomor 2 paling luar backplate. Pastikan Anda memasukkan screw bolt tersebut dari bagian yang menjorok ke dalam. Setelah masuk, kunci screw bolt dengan menggunakan de-vibration buckle.

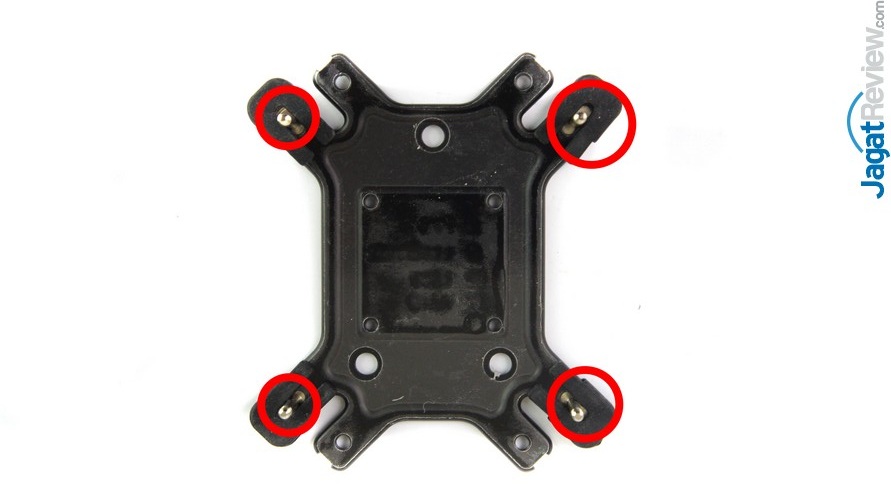

Anda perlu memasang 4 buah screw bolt dan menguncinya dengan de-vibration buckle ke 4 sisi yang dilingkari merah.

Penampakan backplate yang terpasang ke motherboard.

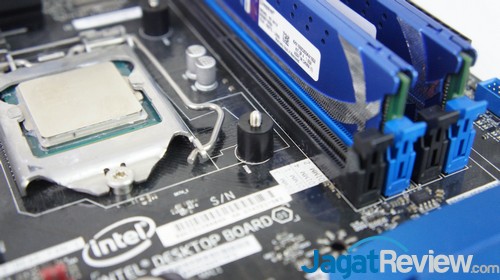

Setelah itu, pasang terlebih dahulu insulation pillar.

Diatas pillar tersebut, pasangkan mounting untuk Intel. Pastikan bagian yang menonjol menghadap keluar motherboard.

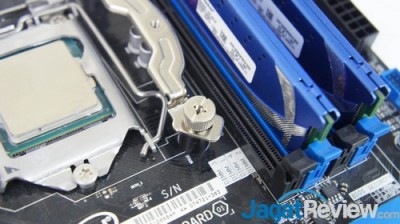

Setelah itu kunci mounting tersebut dengan menggunakan nut.

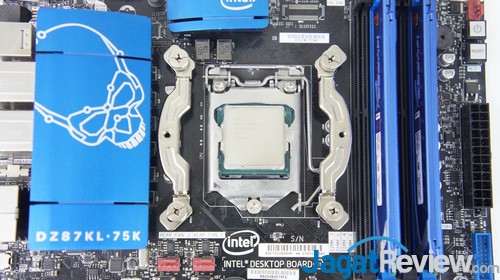

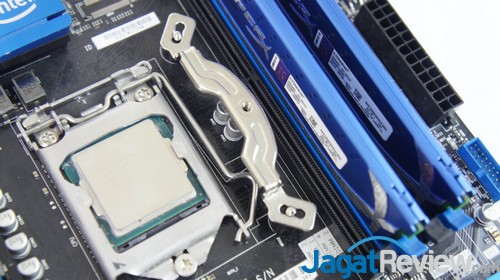

Contoh mounting yang terpasang di kedua sisi.

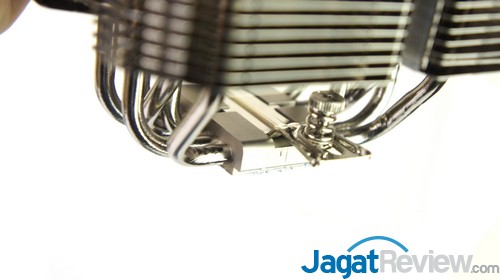

Setelah itu pasang retention plate dibagian bawah heatsink.

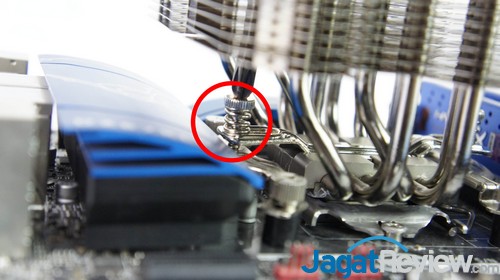

Setelah itu kencangkan retention plate ke sisi sisi mounting.

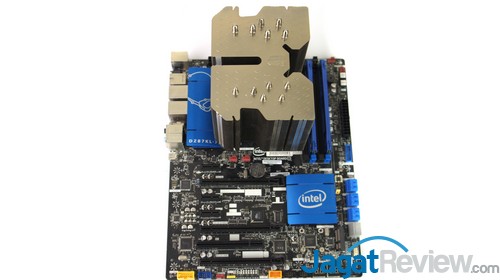

Deepcool Lucifer yang sudah terpasang di motherboard sistem pengujian kami.

Pemasangan Fan

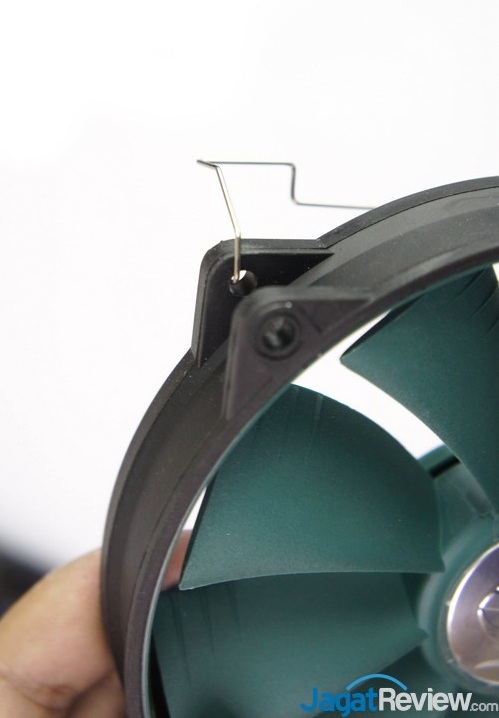

Pertama, pasang mounting seperti gambar diatas.

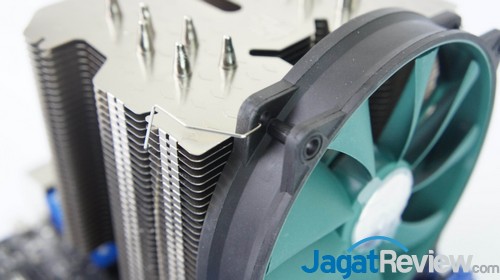

Setelah itu kaitkan mounting fan tersebut ke heatsink.

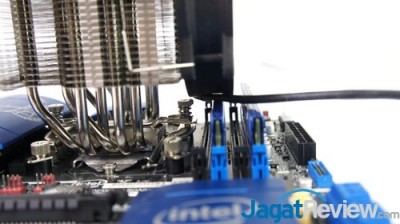

Seperti yang bisa kita lihat, saat menggunakan fan, heatsink ini akan mengalami masalah pemasangan saat Anda memasang RAM ber-heatspreader tinggi. Perlu diketahui RAM yang kami gunakan adalah Kingston Hyper X dengan heatspreader berukuran normal.
