Review Silverstone NT06-P: Heatsink Low Profile dari Silverstone!

Pemasangan HSF ke Sistem dengan Soket LGA 1150

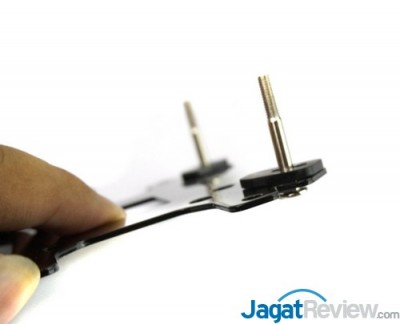

Pertama, pasang M3.5* 30 screw ke backplate. Karena kita ingin memasang ke sistem LGA 115X, masukkan baut di lubang tengah.

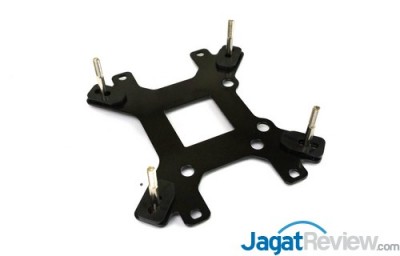

Anda perlu memasang baut tersebut di keempat sisi backplate.

Setelah itu sejajarkan dengan keempat lubang motherboard di dekat soket.

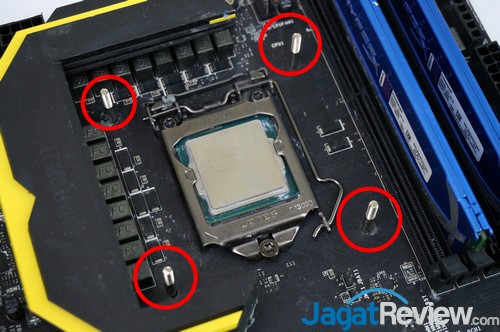

Pasang stand-off di keempat bagian tersebut.

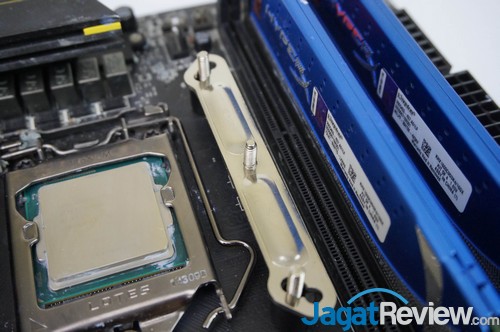

Setelah itu timpa stand-off tersebut dengan mounting bracket.

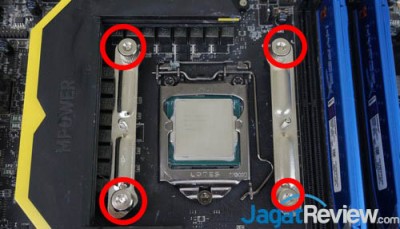

Lalu kunci ke empat bagian tersebut dengan nut yang sudah disediakan dalam paket penjualan.

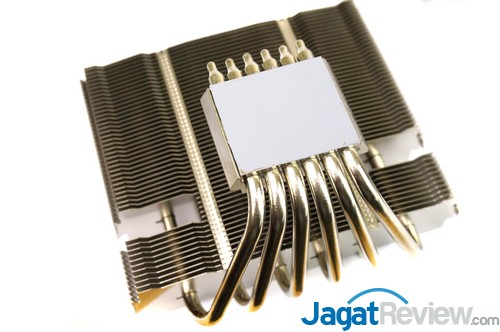

Sebelum memasang heatsink ke motherboard, pastikan untuk mencabut stiker pelindung dan memberikan thermal paste ke dasar heatsink.

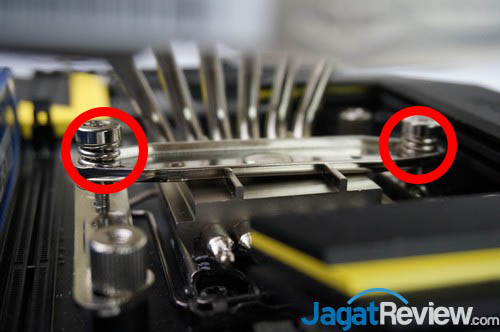

Setelah terpasang, pasang crossbar dan sejajarkan diantara kedua mounting tersebut, lalu kencangkan.

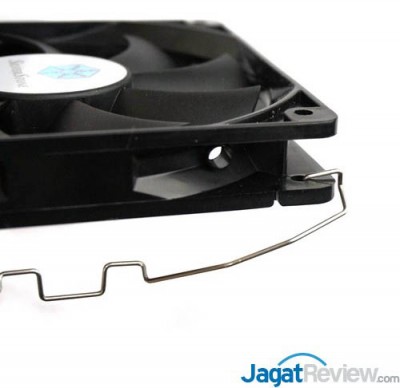

Setelah heatsink terpasang, saatnya kita memasang fan. Pertama kaitkan mounting fan ke fan tersebut.

Lalu pasang mounting fan tersebut ke heatsink seperti pada gambar di atas.

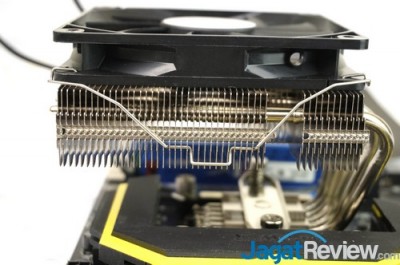

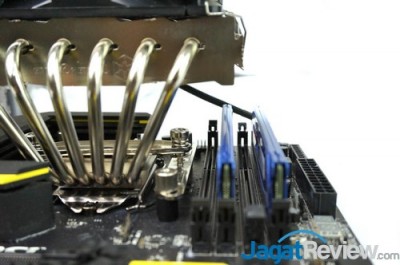

Jarak antara RAM dengan HSF terlihat cukup jauh, sehingga aman jika Anda ingin memakai RAM ber-heatspreader tinggi.

Silverstone NT06-P yang sudah terpasang di motherboard.
