Review MSI Z97 MPOWER MAX AC: Siap untuk Overclock!

Author

Alva "Lucky_n00b" Jonathan

Reading time:

Motherboard

September 13, 2014

readmode

Spesifikasi Testbed & Setting

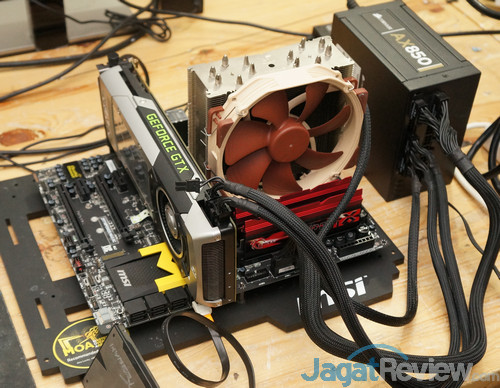

Berikut ini hardware yang kami gunakan untuk melakukan pengujian:

CPU: Intel Core i7-4790K “Devil’s Canyon”
Motherboard: MSI Z97 MPOWER MAX AC, BIOS 1.5 Official
RAM: G.Skill TridentX 2x4GB DDR3-2400 CL10
VGA: NVIDIA GeForce GTX 780 Ti
SSD: Kingston HyperX 3K 120GB
SSD M.2: Plextor M6e 256 GB (PX-AG256M6e)
PSU: Corsair AX 850 Watt
CPU Cooler: Noctua NH-U14S (Suhu ambient ruangan pengujian: 25 – 26C)
OS: Windows 7 64-bit SP1

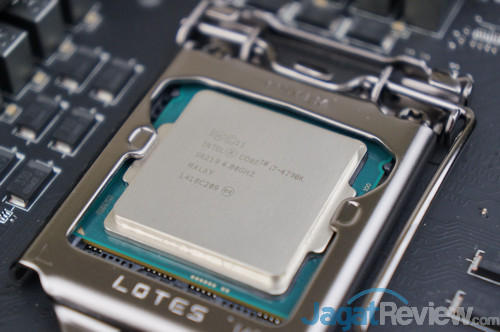

Mulai saat ini, semua pengujian motherboard Z97 kami akan menggunakan prosesor Intel Core i7-4790K “Devil’s Canyon”

Setting

Untuk pengujian performa, kami menggunakan 2 (dua) setting yang berbeda, yakni :

Default: Load Optimized Default, DDR3 berjalan sesuai SPD (DDR3-1600C11-11-11-28 1t)
OC: OC Genie Switch 2

CPU-Z

Dan dibawah ini Anda bisa temukan screenshot CPU-Z yang memaparkan detail setting kami saat pengujian performa dilangsungkan: *klik untuk memperbesar*

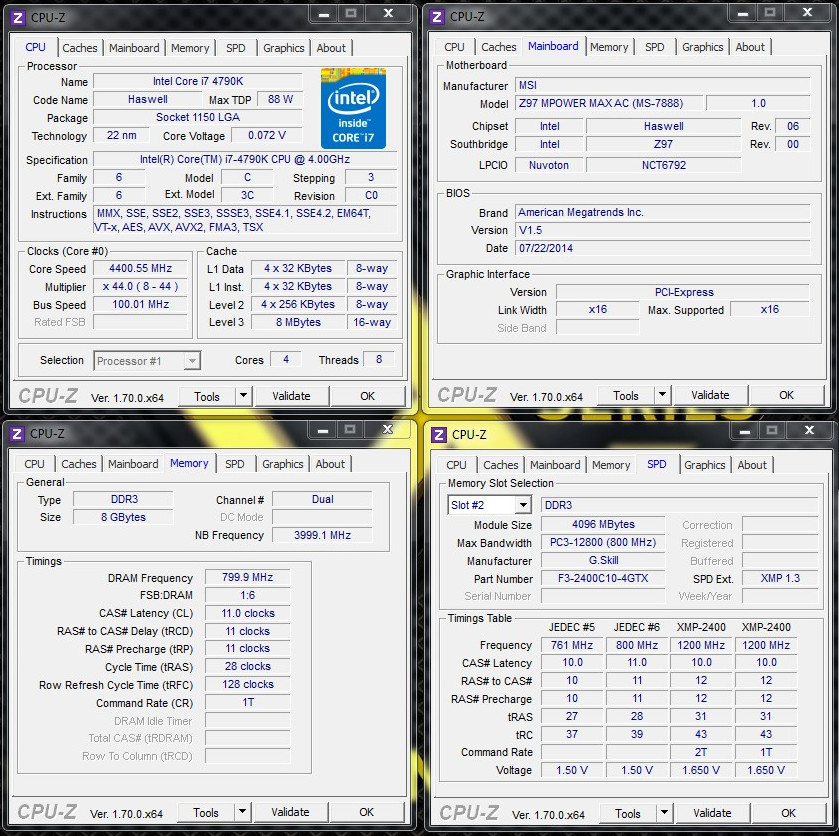

Default

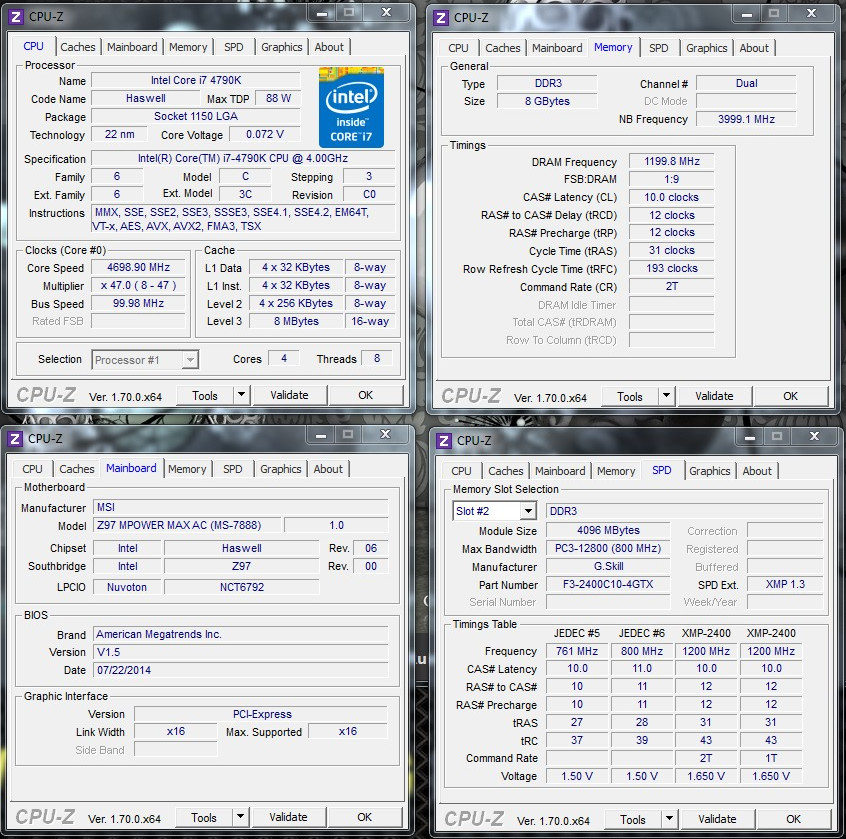

Overclocked – OC Genie Switch 2

Pada OC Genie switch 2, MSI menjalankan sebuah preset yang akan menjalankan prosesor i7-4790K kami pada 4700Mhz (single-core load), atau 4500Mhz (Multithreaded load). OC Genie juga akan meningkatkan kecepatan RAM dengan mengaktifkan profil XMP(jika ada), namun akan membatasinya di kecepatan DDR3-2400 (kebetulan RAM kami memang dirating di DDR3-2400, sehingga tidak ada pengurangan kecepatan RAM di XMP saat OC Genie aktif)

screen040 — OC Genie Switch 2 – Single Core Load

screen039 — OC Genie Switch 2 – 4-Core Load

Stability Test & Suhu

Sebuah sistem yang dioverclock tentunya harus memiliki stabilitas yang baik untuk bisa digunakan sehari-hari. Ada berbagai software yang bisa Anda gunakan untuk menguji kestabilan sistem, kami memilih LinX 0.6.4, dan menjalankannya sekitar 3x Loop. Berikut hasilnya :

*klik untuk memperbesar*

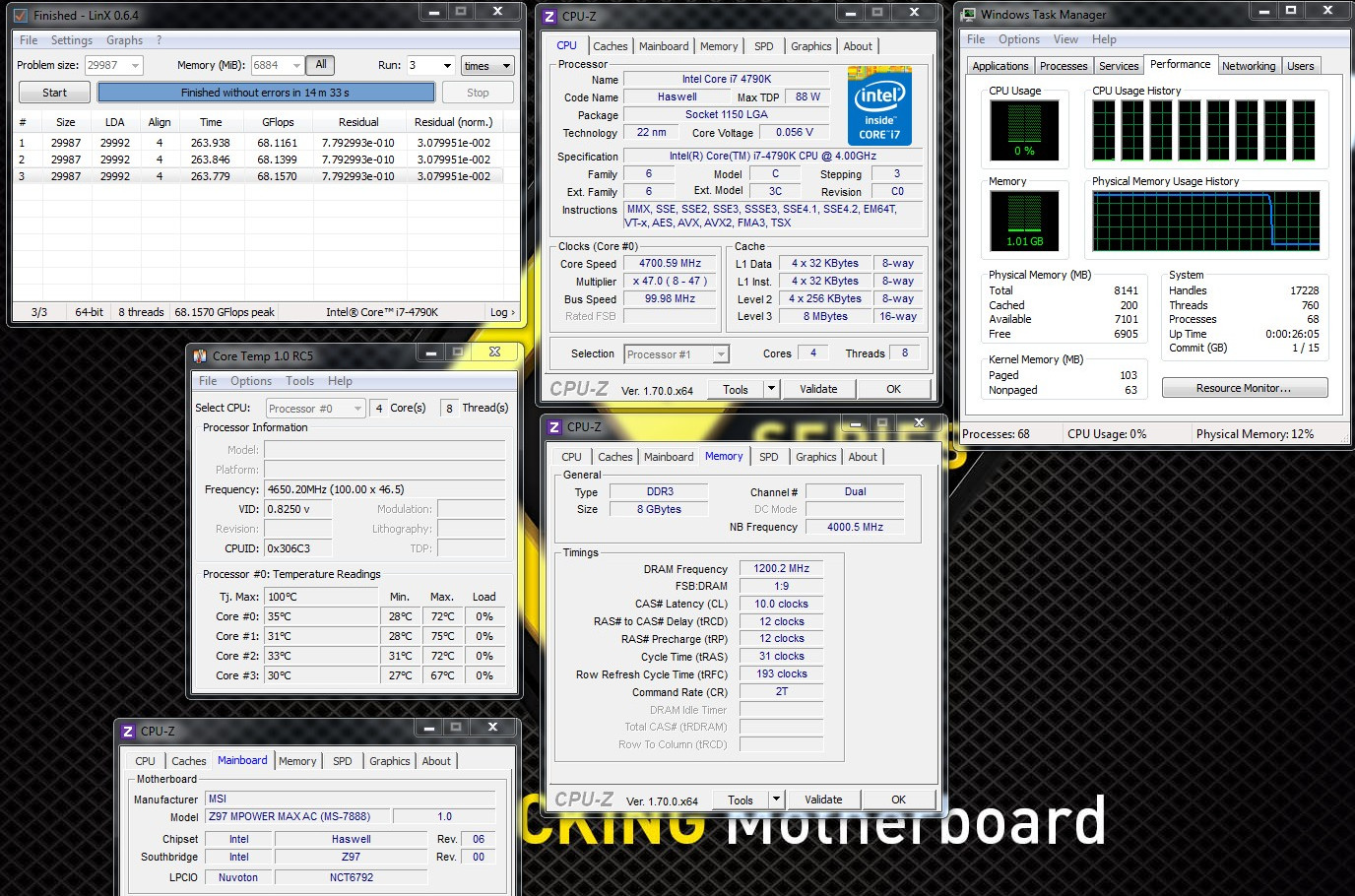

OC Genie 2 - dijalankan dengan stabil tanpa masalah — OC Genie 2 – dijalankan dengan stabil tanpa masalah

Overclocking otomatis dari OC Genie 2 tetap stabil dijalankan, namun perlu diingat bahwa suhu prosesor Core i7-4790K Devil’s Canyon kami sempat mencapai angka 72-75 C saat tes kestabilan. Pastikan pendingin CPU anda cukup mumpuni jika ingin menyalakan fitur OC Genie!

Suhu VRM

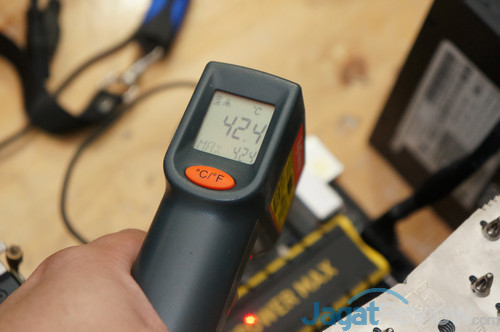

Dengan sebuah non-contact thermometer, kami melakukan pengukuran kepada heatsink VRM yang terpasang, dan mendapat pembacaan suhu sekitar 42.4 C saat stability test.

Baiklah, mari langsung masuk ke bagian pengujian performa!
