Review Gigabyte X99 Gaming G1 WIFI: Wujudkan PC Bertenaga dengan Fitur Gaming Kelas Atas

The Board

Pada tahun 2014 lalu, Gigabyte melakukan perombakan desain pada produk motherboard seri G1 Gaming mereka. Desain motherboard seri G1 Gaming akhirnya mengalami peralihan besar dari tema militer dimana bentuk heatsink menyerupai perlengkapan persenjataan dominasi dengan warna dominan hitam dan hijau menjadi tema lebih sederhana dengan kombinasi warna dominan hitam dan merah. Walaupun tidak se-“unik” tema militer terdahulu, desain terbaru tersebut tetap mampu menampilkan kesan elegan sekaligus “gahar” pada motherboard gaming tersebut seperti juga kami jumpai pada Gigabyte X99 Gaming G1 WIFI.

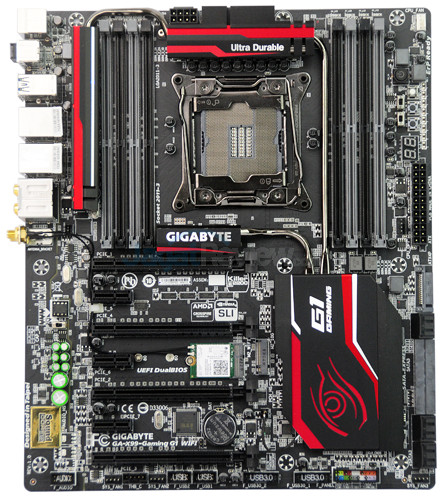

Gigabyte X99 Gaming G1 WIFI menggunakan PCB dengan ukuran 305 x 259 mm atau mengikuti faktor bentuk E-ATX. Oleh karena itu sebelum menggunakan motherboard ini, pastikan Anda sudah memilih atau memiliki casing komputer dengan kemampuan menampung motherboard dengan ukuran seperti itu. Sementara itu untuk sistem pendingin motherboard, Gigabyte melengkapi X99 Gaming G1 WIFI dengan empat buah heatsink pasif dimana seluruh heatsink tersebut saling terhubung oleh sebuah heatpipe.

Backpanel

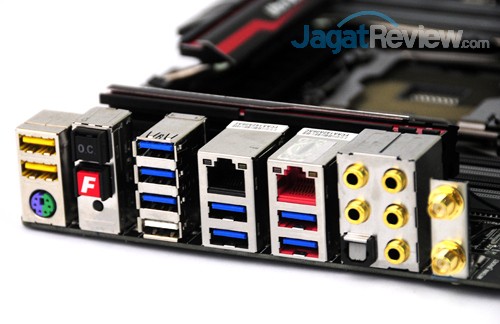

Gigabyte X99 Gaming G1 WIFI menyediakan backpanel I/O ports sebagai berikut:

• 1 x PS/2 keyboard/mouse port
• 1 x CPU overclocking button
• 1 x Fast Boot button
• 1 x Clear CMOS button
• 8 x USB 3.0/2.0 ports
• 2 x USB 2.0/1.1 ports
• 2 x RJ-45 ports
• 1 x optical S/PDIF Out connector
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
• 2 x SMA antenna connectors (2T2R)

Pada panel belakang motherboard dapat dijumpai 8-port USB 3.0 dimana untuk mendapatkan jumlah sebanyak itu, Gigabyte menggunakan dua chip Renesas uPD720210 USB 3.0 Hubs untuk mengekspansi 4-port USB 3.0 dari chipset motherboard sehingga menjadi 8-port USB 3.0. Gigabyte juga memberikan dua port USB 2.0 (kuning) dimana port tersebut dirancang khusus untuk memberikan asupan daya lebih stabil untuk perangkat USB DAC (Digital to Analog Converter) Audio External. Sementara itu, jika diperhatikan baik-baik terdapat port USB dengan warna putih untuk menggunakan fitur Q-Flash Plus. Fitur tersebut memungkinkan pengguna untuk melakukan update pada BIOS motherboard tanpa perlu menghidupkan sistem.

Gigabyte X99 Gaming G1 WIFI dilengkapi dua buah konektor RJ-45/LAN dimana setiap konektor ditangani oleh chip network berbeda. Gigabyte menanamkan dua chip network yaitu Qualcomm Atheros Killer E2201 dimana chip tersebut diklaim mampu memberikan pengalaman bermain game jaringan/online lebih baik dengan kemampuan memprioritaskan traffic jaringan atau internet untuk aplikasi game dan juga Intel I218-V. Tidak ketinggalan, pada panel belakang dapat dijumpai dua konektor antena untuk mengakomodir konektivitas Wi-Fi dan Bluetooth.

Panel belakang motherboard juga tersedia tiga buah tombol untuk mengaktifkan fitur auto overclocking (CPU Upgrade), mengaktifkan fitur Fast Boot (tombol merah dengan huruf F), dan untuk melakukan reset BIOS alias Clear CMOS.

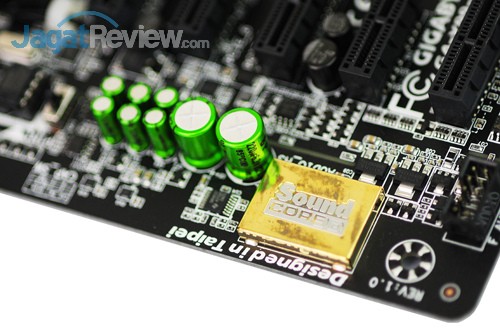

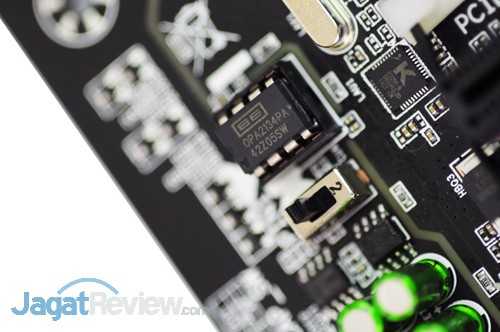

Tidak hanya pada sisi solusi networking, Gigabyte juga tidak main-main dalan menghadirkan solusi audio pada motherboard X99 Gaming G1 WIFI. Mereka menanamkan chip audio quad-core milik Creative yaitu Sound Core 3D CA0132 dengan kemampuan menghasilkan suara dengan konfigurasi 6-channel (5.1). Chip audio tersebut juga dikombinasikan dengan kapasitor audio kelas atas Nichicon dan chip Burr Brown OPA2134 (operational amplifier) untuk memaksimalkan kualitas keluaran suara dari lima konektor audio berlapis emas pada panel belakang motherboard. Terdapat pula sebuah switch Gain Boost untuk berpindah antara mode 2,5x/6x dan dua chip Texas Instruments DRV632 untuk mengakomodir penggunaan headphone dengan impedansi tinggi 600 Ohm pada front panel audio. Seluruh komponen tersebut ditempatkan pada area khusus pada motherboard yang telah di isolasi sehingga bebas dari interferensi gelombang elektromagnet dari komponen lainnya. Hampir saja ketinggalan, pengguna dapat melakukan penggantian pada chip operational amplifier untuk menghasilkan kualitas suara yang sesuai dengan selera masing-masing.

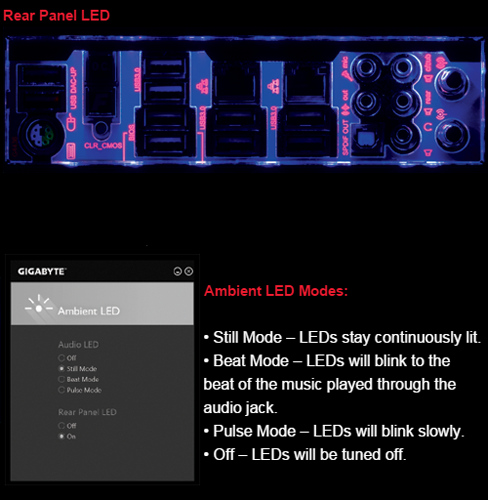

Bagi penggemar PC modding, panel belakang motherboard ini menawarkan daya tarik dimana aksesoris backpanel io shield akan memancarkan cahaya saat sistem dihidupkan. Gigabyte tidak ketinggalan menyediakan sebuah aplikasi untuk mengatur bagaimana cahaya tersebut saat ditampilkan.

Expansion Slots

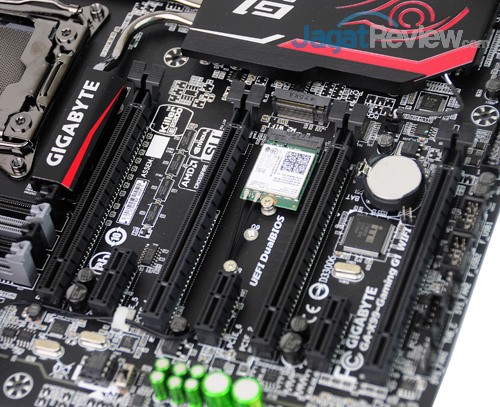

Gigabyte X99 Gaming G1 WIFI menyediakan slot ekspansi sebagai berikut:

• 2x PCI Express 3.0 x16 (Run @x16)
• 2x PCI Express 3.0 x16 (Run @x8)
• 3x PCI Express 2.0 x1 (Run @x1)

Dengan ketersediaan slot ekspansi seperti itu, motherboard tersebut mampu menyediakan dukungan multi-GPU AMD Crossfire dan NVIDIA SLI dengan menggunakan hingga empat buah graphics card. Pada saat menjalankan konfigurasi multi-GPU, slot PCIe akan berjalan pada kecepatan x16/x16, x16/x16/x8, atau x16/x16/x8/x8. Sebagai catatan, pada saat menggunakan Core i7 5820K, konfigurasi 4-way SLI tidak dimungkinkan.

Sementara itu tepat diantara slot PCIe x16 nomor dua dan tiga dapat dijumpai dua buah slot M.2. Satu buah slot M.2 telah diisi oleh modul Intel Dual Band Wireless-AC 7260 Plus Bluetooth untuk mengakomodir konektivitas Wi-Fi 802.11 ac/a/b/g/n dan Bluetooth 4.0. Satu slot M.2 lainnya dapat digunakan untuk mengakomodir perangkat storage SSD dengan dukungan kecepatan hingga 10 Gbps.

Storage

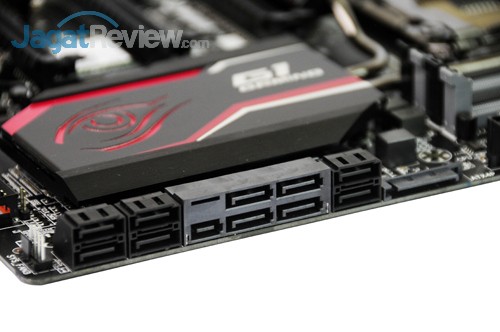

Gigabyte X99 Gaming G1 WIFI menyediakan 6-port SATA III 6Gbps dan sebuah port SATA Express. Jika tidak digunakan, port SATA Express dapat digunakan sebagai 4-port SATA III Gbps tambahan. Seluruh port SATA diakomodir oleh chipset Intel X99. Sementara itu tepat di sebelah kanan port SATA dapat ditemukan konektor daya SATA untuk memberikan suplai daya listrik tambahan pada motherboard saat menggunakan konfigurasi multi-GPU.

Header dan Onboard Button

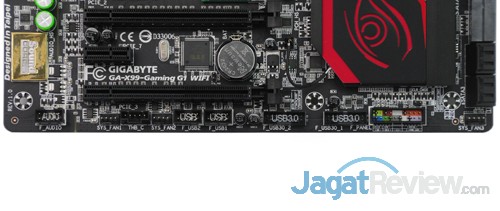

Gigabyte X99 Gaming G1 WIFI menyediakan internal header sebagai berikut:

• 1x Front panel audio header

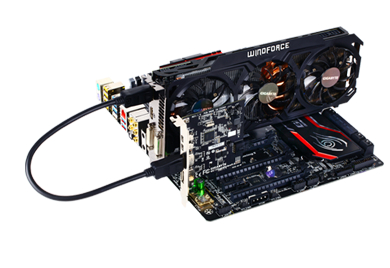

• 1x Thunderbolt add-in card connector

Konektor ini memungkinkan pengguna untuk menambahkan perangkat tambahan berupa Thunderbolt add-in card.

• 2x USB 2.0/1.1 headers
• 2x USB 3.0/2.0 headers
• 1x Front panel header

Motherboard tersebut juga menyediakan sejumlah tombol pada sisi atas permukaan PCB untuk memudahkan pengoperasian dan juga mengaktifkan fitur tertentu.

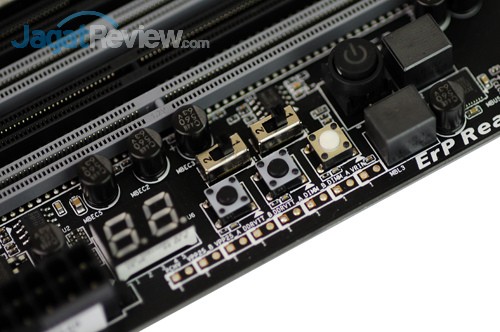

Tepat di sebelah slot memori dapat dijumpai tombol power on/off, reset (putih), Clear CMOS, dan Direct to BIOS. Terdapat pula dua buah switch dimana switch pertama digunakan untuk mengaktifkan Main BIOS atau BackUp BIOS sementara switch kedua untuk mengaktifkan mode single BIOS atau DualBIOS. Tidak ketinggalan disekitar pinggir motherboard dapat ditemukan sejumlah titik logam untuk melakukan pengukuran voltase motherboard dengan menggunakan multimeter. Sebuah Debug LED 2-digit juga diletakkan tidak jauh dari komponen-komponen tersebut untuk membantu diagnosa cepat pada masalah sistem.

Komponen

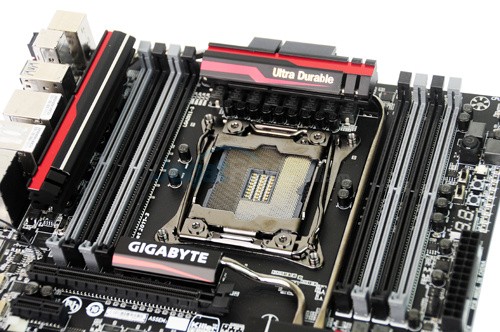

Gigabyte X99 Gaming G1 WIFI mengadopsi soket LGA2011-V3 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Haswell E. Motherboard ini menggunakan desain VRM 8-phase power design dan telah dilengkapi digital PWM controller terbaru dari International Rectifier yaitu IR3580 beserta delapan MOSFET IR3556M PowIRstage. Delapan MOSFET tersebut dipasangkan dengan delapan buah servel level choke buatan Cooper Bussmann. Tidak ketinggalan Gigabyte juga menanamkan Durable Black Solid Caps pada motherboard tersebut.

Gigabyte X99 Gaming G1 WIFI dilengkapi delapan buah slot memori tipe DDR4 dengan dukungan kapasitas hingga 64 GB (8 GB per slot). Sementara itu untuk kecepatan memori, motherboard tersebut siap mendukung hingga kecepatan 2800 MHz. Untuk mendapatkan kecepatan memori seperti itu tentu saja diperlukan pengaturan manual melalui menu BIOS dan keping memori khusus untuk mendapatkan kecepatan setinggi itu. Untuk performa maksimal, selalu gunakan konfigurasi quad-channel memory.

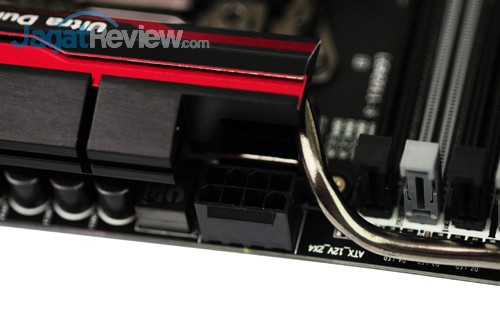

Gigabyte X99 Gaming G1 WIFI menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya pada prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi clock standarnya. Untuk overclocking lebih jauh lagi, pengguna bisa menggunakan aksesoris yang disertakan untuk menggabungkan tiga konektor daya 8-pin prosesor dari power supply dan menghubungkannya pada satu konektor daya 8-pin di motherboard.

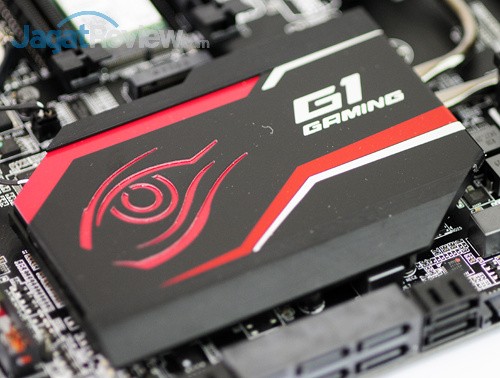

Heatsink pasif untuk mendinginkan chipset Intel X99 ini dilengkapi sebuah lampu LED sehingga dapat mempercantik penampilan PC penggunanya.
