Review HSF Low-Profile Raijintek Pallas

Pemasangan Pada Socket Intel LGA 1150

Pemasangan HSF Raijintek Pallas ini tergolong cukup memiliki tantangan tersendiri. Oleh karena itu, kami menyarankan pengguna untuk membaca buku manual yang telah disediakan di dalam paket penjualan HSF ini terlebih dahulu sebelum memasang dan menggunakannya.

Untuk pemasangan Raijintek Pallas pada platform Intel LGA 1150 ini, pertama letakkan backplate pada bagian belakang motherboard.

Selanjutnya, masukan baut mounting pada lubang baut yang telah disesuaikan posisinya dengan spesifikasi LGA 1150.

Selanjutnya, pasang pengunci baut mounting yang akan mengunci backplate yang berada di belakang motherboard

Kemudian letakkan bracket mounting Intel pada bagian atas 4 baut mounting yang ada.

Pasang baut pengunci mounting agar mounting ini tidak dapat lepas dari motherboard.

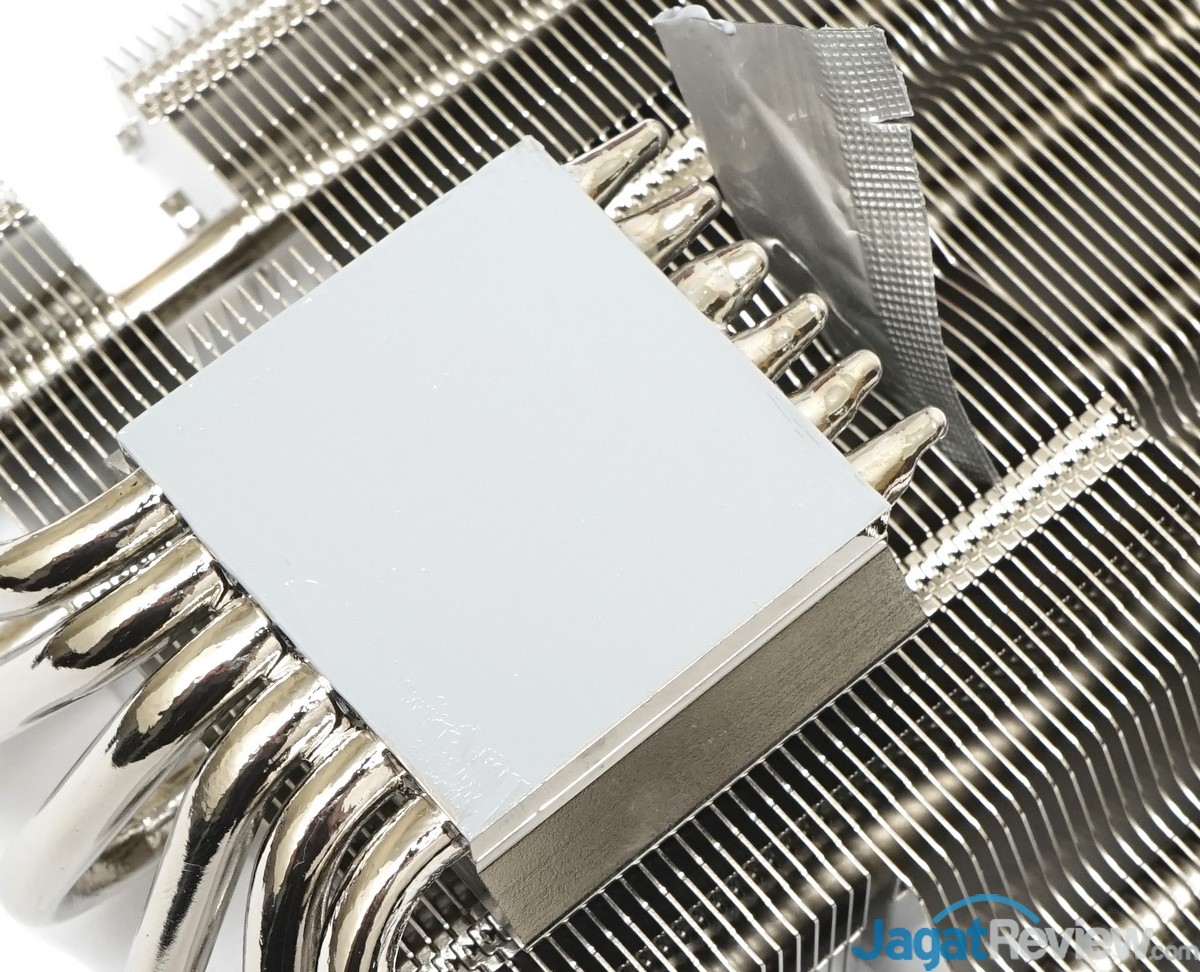

Sebelum memasang HSF ini ke prosesor, jangan lupa aplikasikan thermal paste ke dasar HSF atau ke prosesor. Di pengujian kali ini, kami mengoleskan dan meratakan thermalpaste bawaan pada bagian dasar HSF.

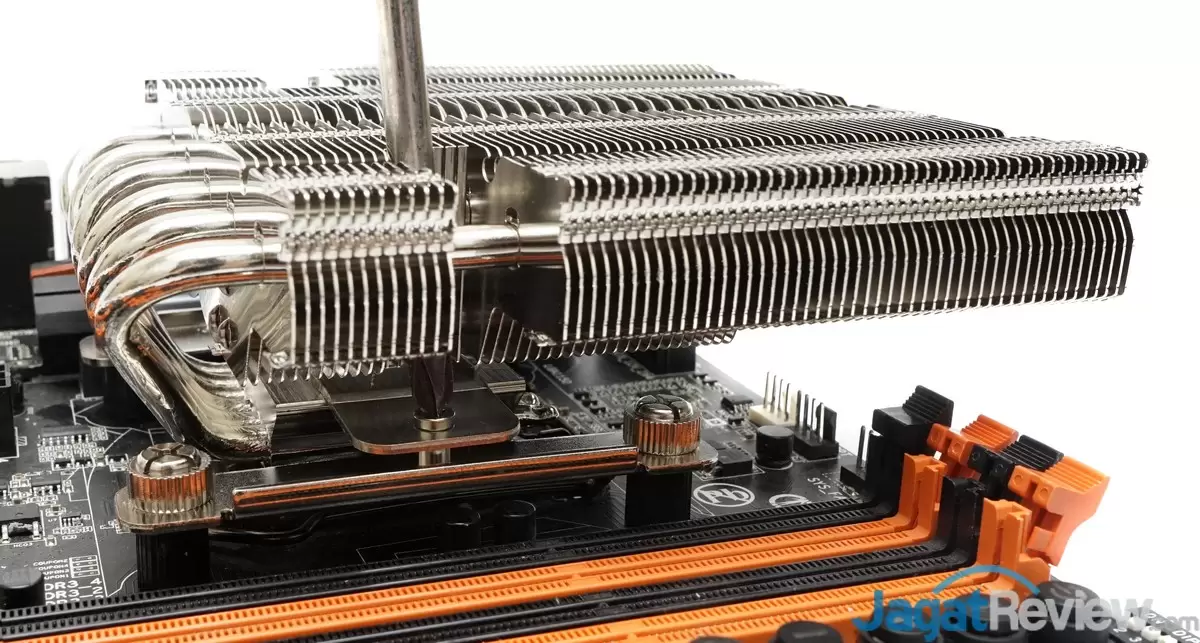

Posisikan HSF pada prosesor dan kunci dengan baut yang telah disediakan. Perlu diketahui bahwa baut pengunci bracket heatsink ini tergolong kecil dan terpisah dari bracketnya, sehingga pengguna harus ekstra hati-hati agar kedua baut ini tidak hilang.

Memasang unit fan pendingin 140mm dengan menggunakan fan-clip.

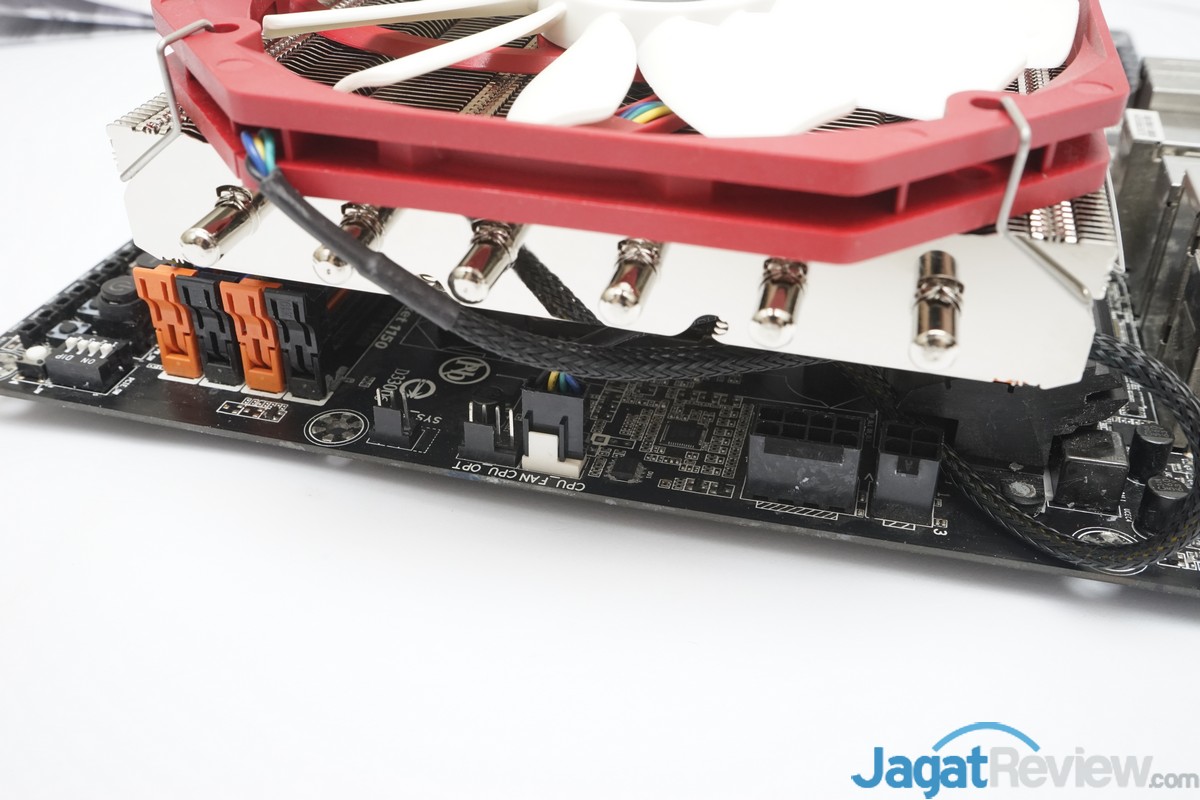

Setelah berhasil memasang fan, jangan lupa memasang kabel power kedua fan ini pada konektor 3-pin/4-pin CPU power fan.

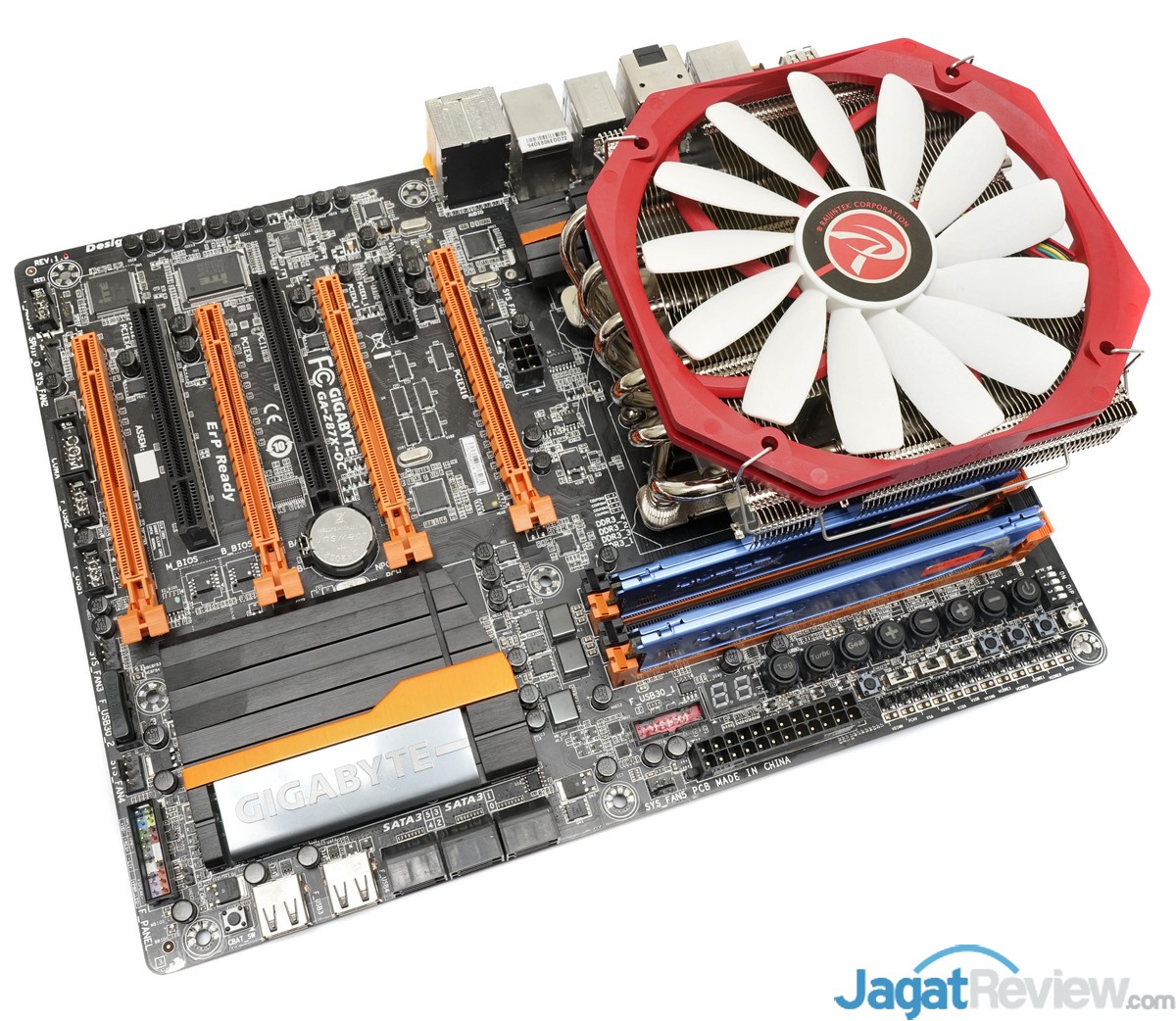

Inilah tampilan HSF Raijintek Pallas yang telah terpasang dengan sempurna pada sistem pengujian.

Setelah berhasil merakit HSF Raijintek Pallas ini, kami langsung saja memasukan sistem pengujian ke dalam casing Corsair Carbide 400R.

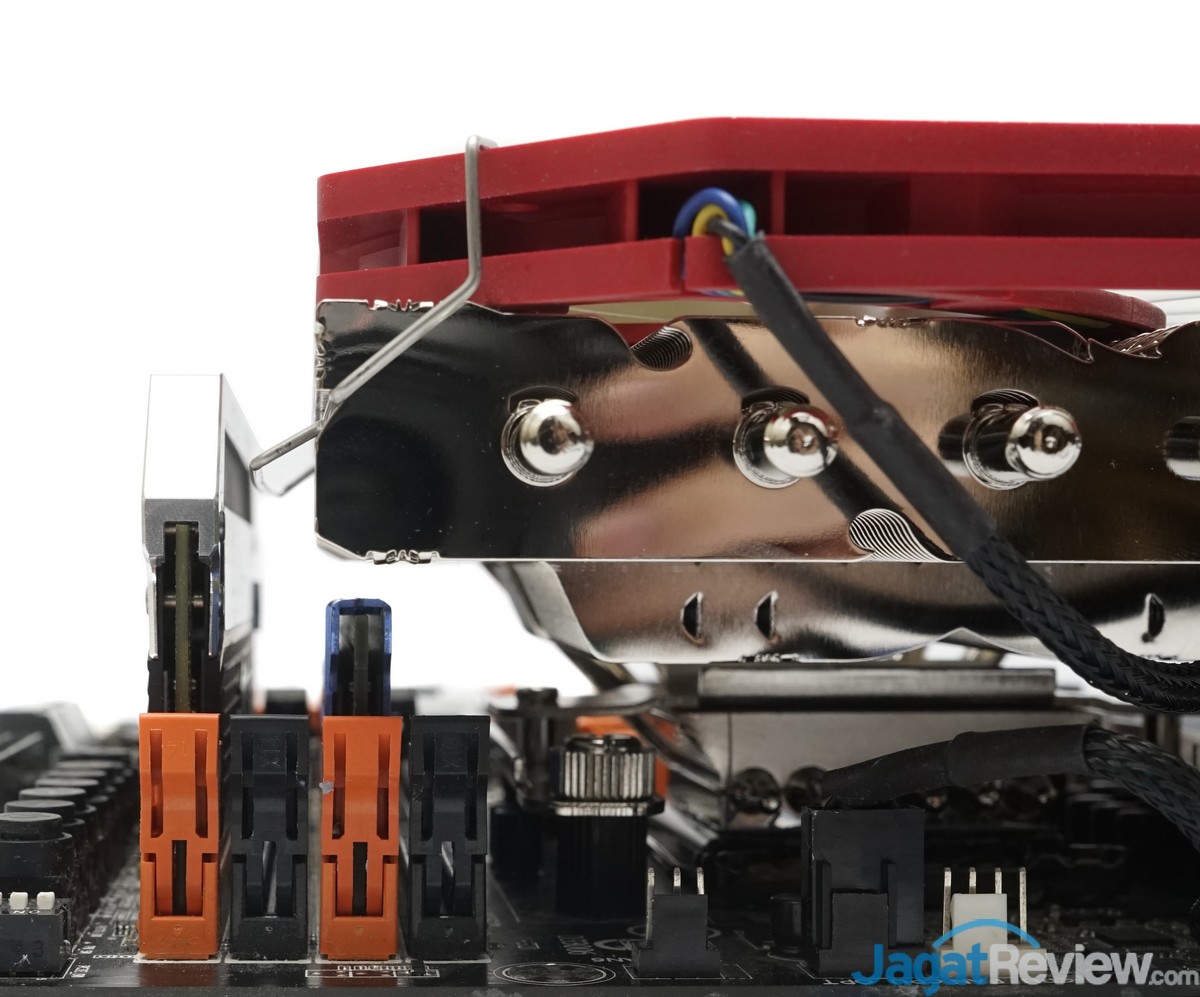

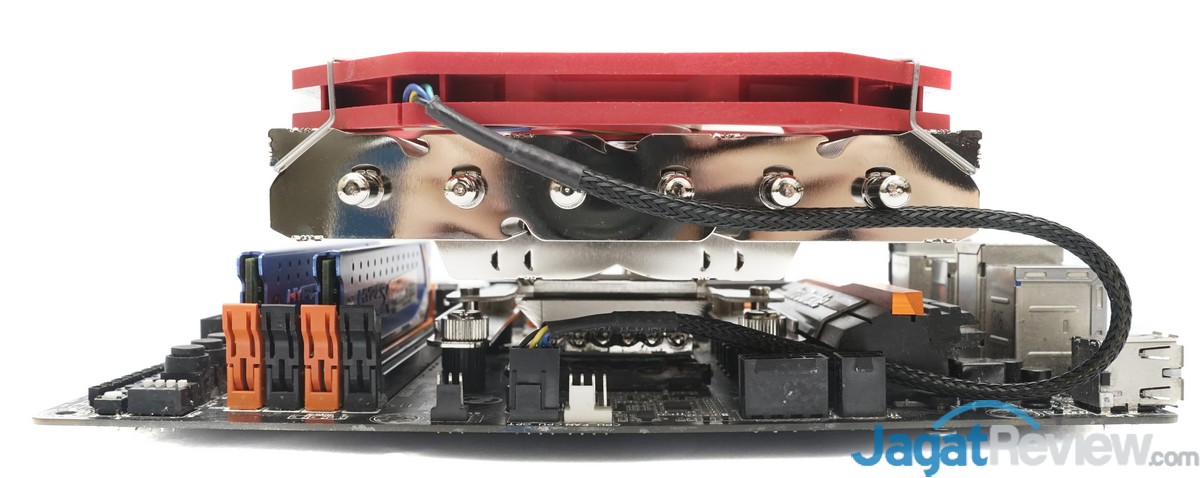

Ketika melihat bagian memori, Raijintek Pallas memiliki masalah kompatibilitas terhadap memori yang menggunakan heatspreader tinggi. Hal ini merupakan hal yang wajar, untuk sebuah HSF low-profile yang berukuran besar.

Untuk pengguna Raijintek Pallas, disarankan menggunakan memori yang menggunakan heatspreader yang minimalis dan memiliki ukuran fisik yang rendah.

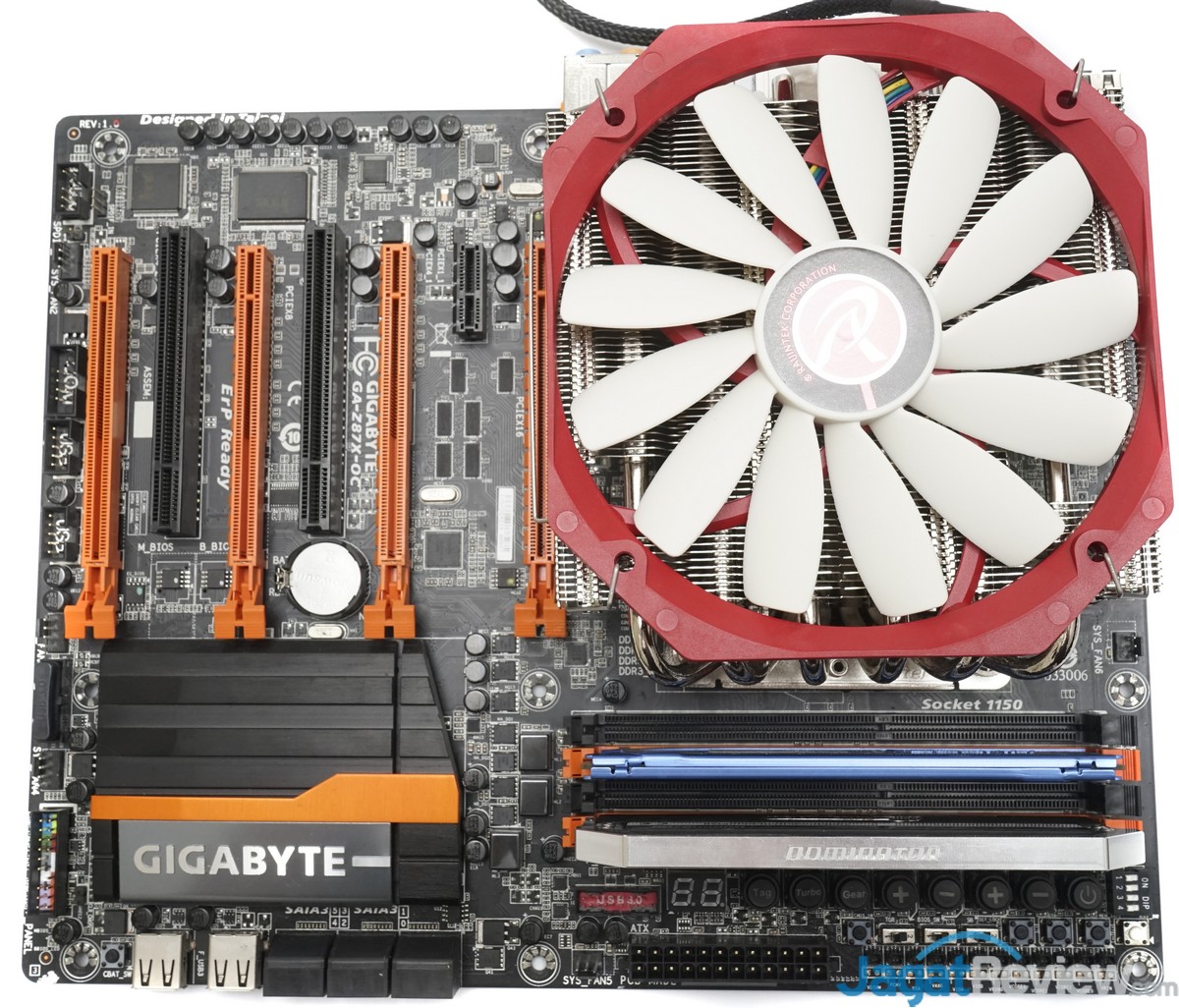

Dengan memutar posisi Raijintek Pallas ini, kami bisa memasang memori RAM dengan heatspreader tinggi. Hanya saja hal ini membuat kami tidak dapat memasang VGA card pada slot PCI-E 16x yang berada pada slot ekspansi pertama, Karena berbenturan dengan fan-clip.
