Review HSF Cryorig R1 Ultimate

Pemasangan ke Motherboard Intel LGA 1150

Karena kami menggunakan platform berbasis Intel LGA 1150 untuk pengujian ini, kami tentunya harus memasang bracket khusus yang telah disediakan terlebih dahulu. Pemasangan Cryorig R1 Ultimate dan bracketnya tergolong cukup mudah dilakukan, sesuai dengan klaim Cryorig. Pemasangan R1 Ultimate ini cukup dilakukan dalam waktu +/- 5 menit saja. Walaupun begitu, kami tetap menyarankan pengguna HSF ini untuk membaca buku manual terlebih dahulu sebelum memasang HSF ini ke motherboard untuk menghindari kesalahan-kesalahan yang seharusnya tidak perlu terjadi.

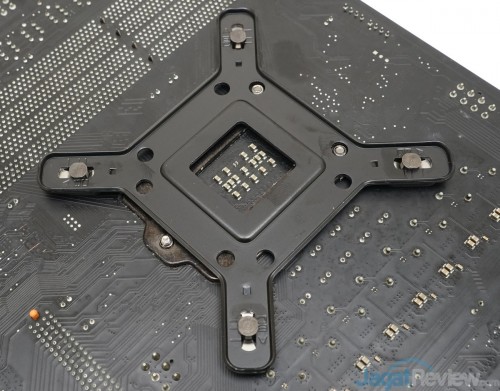

Untuk pemasangan Cryorig R1 Ultimate pada platform Intel LGA 1150 ini, pertama letakkan backplate pada bagian belakang motherboard dengan menyesuaikan posisi keempat pin mounting sesuai dengan spesifikasi LGA 1150.

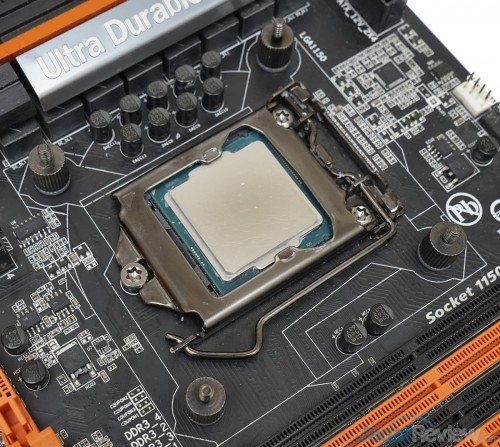

Selanjutnya, pasang pengunci baut mounting yang akan mengunci backplate yang berada di belakang motherboard

Kemudian letakkan bracket mounting Intel pada bagian atas 4 baut mounting yang ada.

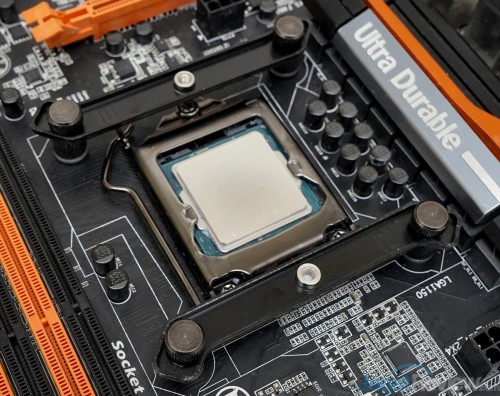

Pasang baut pengunci bracket mounting agar mounting ini tidak lepas dari motherboard.

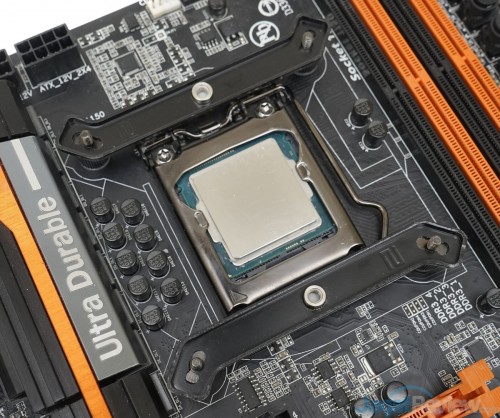

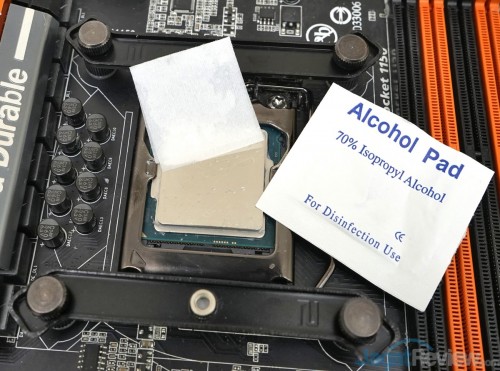

Selanjutnya bersihkan permukaan prosesor dari sisa residu thermalpaste lama dan kotoran lainnya dengan menggunakan tisu alkohol yang telah disediakan pada paket penjualan HSF ini.

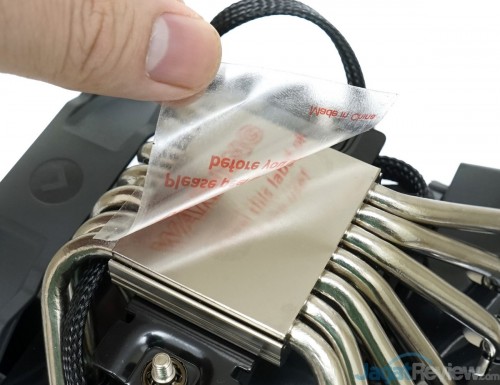

Jangan lupa untuk melepaskan plastik pelindung bagian dasar HSF Cryorig R1 Ultimate ini sebelum digunakan.

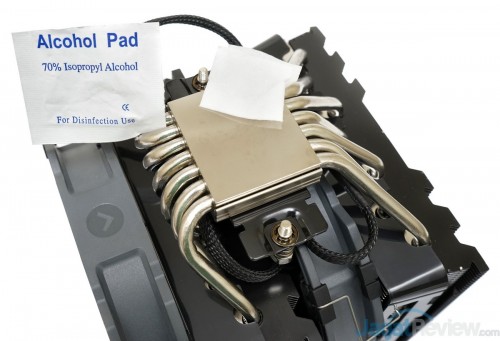

Selanjutnya, bersihkan kembali permukaan bagian dasar HSF Cryorig R1 Ultimate ini dengan tisu alkohol.

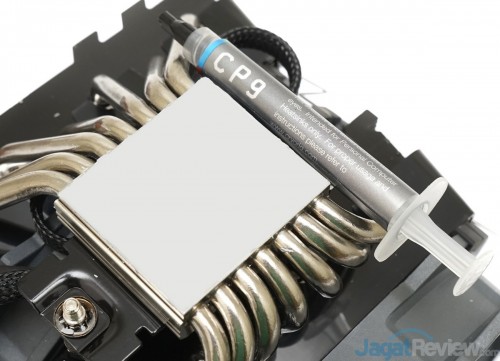

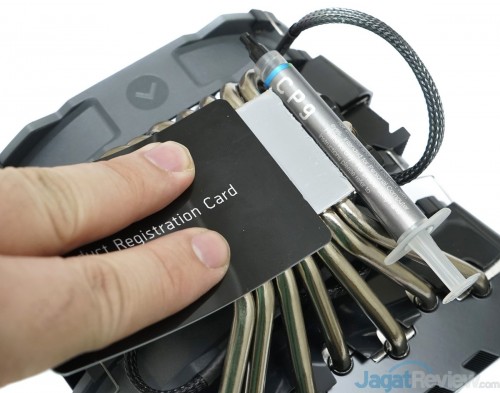

Sebelum memasang HSF ini ke prosesor, jangan lupa aplikasikan thermal paste ke dasar HSF atau ke prosesor. Kami memanfaatkan kartu registrasi untuk meratakan thermalpaste pada dasar HSF Cryorig R1 Ultimate ini.

Di pengujian kali ini, kami mengoleskan dan meratakan thermalpaste bawaan pada bagian dasar HSF.

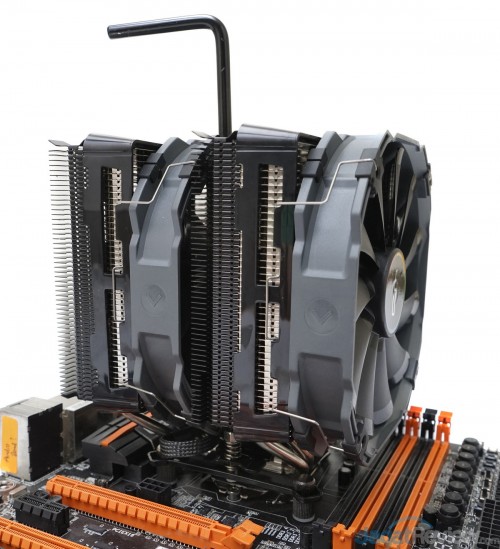

Posisikan HSF pada prosesor sesuai dengan posisi bracket mounting dan kunci dengan menggunakan obeng L yang telah disediakan pada paket penjualan.

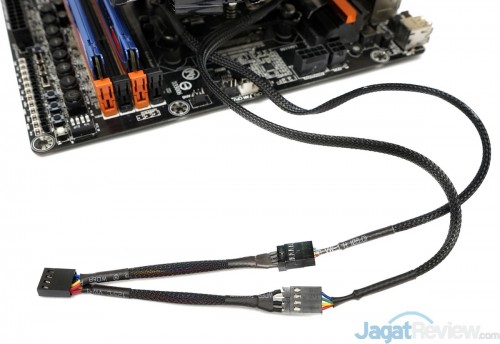

Pasang Y-Splitter pada kedua kabel power fan 140 mm.

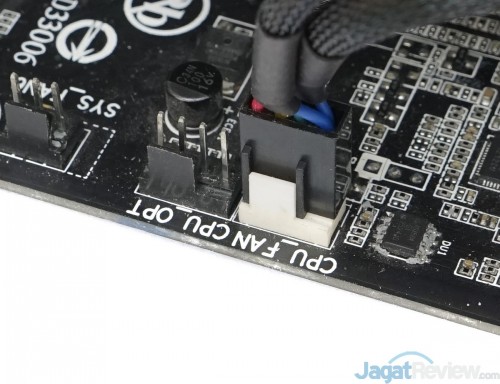

Setelah itu, pasang kabel power untuk kedua fan ini ke konektor 3-pin/4-pin CPU fan di motherboard.

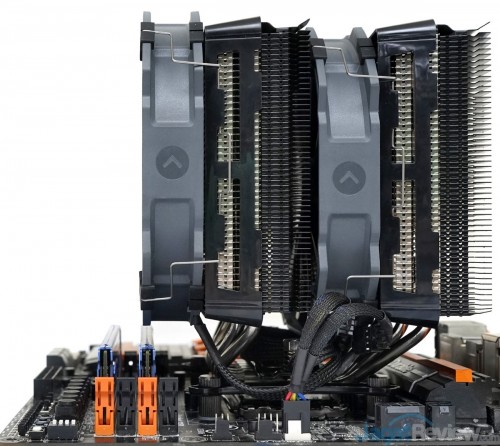

Seperti yang umum terjadi pada produk HSF yang memiliki ukuran fisik yang bongsor, R1 Ultimate ini tidak ramah terhadap RAM yang menggunakan heatspreader berukuran besar dan tinggi.

Tinggi maksimum RAM yang dapat digunakan ketika menggunakan Cryorig R1 Ultimate ini adalah 35 mm.



HSF Cryorig R1 Ultimate telah terpasang dengan sempurna pada sistem pengujian.



Setelah berhasil merakit Cryorig R1 Ultimate ke motherboard pengujian, kami langsung saja memasukkan sistem pengujian ke dalam casing Corsair Carbide 400R, testbed yang memang kami gunakan sampai saat ini.
