Review Motherboard: ASUS Z170I Pro Gaming

The Board

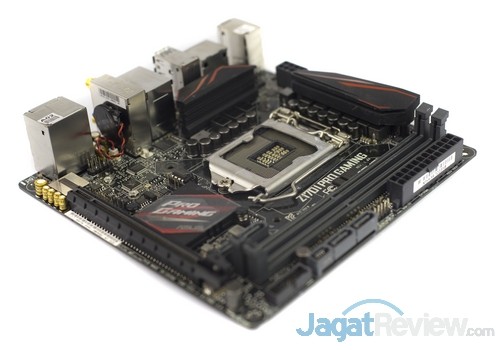

Skema warna yang diusung oleh motheboard ini memang sedikit berbeda seri lainnya. PCB yang digunakan terlihat seperti yang digunakan oleh signature series. Sedangkan warna yang terdapat pada pendinginnya mengingat kami pada seri ROG. Wajar kalo kami berasumsi bahwa motherboard ini adalah gabungan dari kedua seri tersebut.

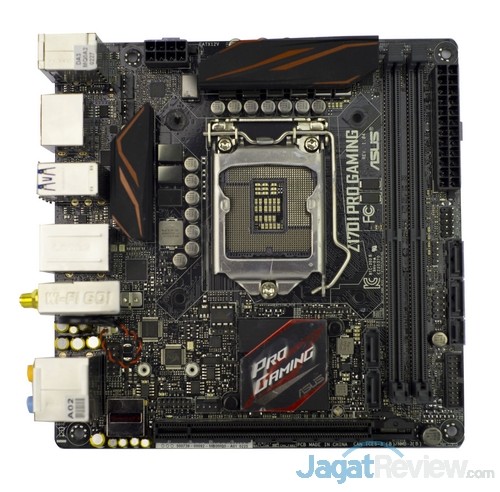

Secara layout motherboard ini terlihat di design dengan baik.Walau dengan ruang cukup terbatas, ASUS masih dapat menanamkan berbagai macam fitur ke dalamnya. Walaui begitu terlihat bahwa letak masing komponen di design sedemikian rupa hingga tidak mengganggu komponen lainnya.

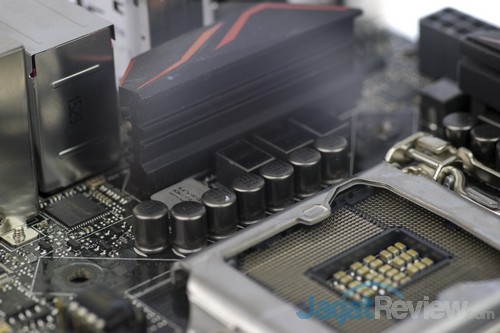

Untuk pendingin VRM, motherboard dilengkapi oleh sepasang heatsink pasif. Dengan aliran udara yang baik, sistem ini akan berjalan optimal. Kesehatan VRM menjadi cukup penting karena berbeda dengan Haswell yang Voltage Regulatornya terintegrasi ke dalam prosesor, Skylake mengeluarkan kembali komponen ini dan menaruhnya kembali di motherboard.

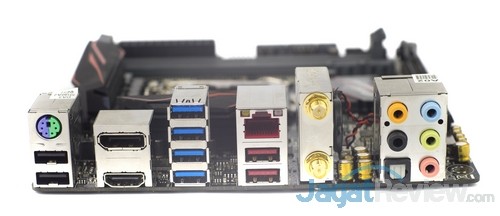

Menengok ke bagian belakang motherboard ini, kita dapat melihat berbagai macam Input/Output (I/O) yang  tersedia. Untuk output display pada saat menggunakan IGP, motherboard ini menyediakan satu buah HDMI dan satu buah Display Port (DP). Output display internalnya memang sedikit, tetapi memang pada umumnya pengguna sistem ini akan menggunakan VGA card. Untuk mengakomodasi peripheral USB 3.0 yang mungkin Anda miliki, board ini menyediakan empat port. Tersedia pula dua buah port USB 3.1 tipe A yang dikendalikan oleh sebuah chipset ASMedia.

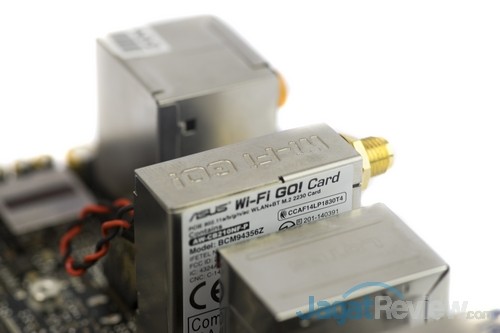

Motherboard ini juga menyertakan konektivitas Wi-FI. Sangat berguna bagi mereka yang sering menggunakan sistem ini sebagai sebagai sistem portabel. Chipset yang digunakan untuk mengendalikan fitur datang dari Intel. Fitur mampu mengakomodasi Wi-Fi 802.11 a/b/g/n/ac dan mendukung frekuensi dual band di 2.4 dan 5 GHz.

.

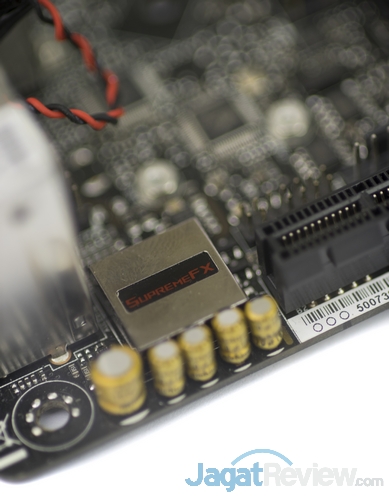

Sistem Audio SupremeFX 2015 yang dilengkapi dengan chip DAC ESS® ES9023P siap memanjakan telinga Anda. Untuk menjamin kualitasnya, ASUS juga menyematkan kapasitor audio premium dari Nichicon.



Walau mungil, motherboard ini tetapi menyediakan banyak header. Dapat dilihat di gambar diatas beberapa header yang disediakan oleh motheboard ini. Kecil bukan jadi alasan untuk tidak lengkap.





Motherboard ini hadir dengan sebuah slot PCI Express 3.0 x16. Tentunya ini peruntukan untuk memasangkan sebuah graphic card. Walau begitu Anda dapat saja menggunakan IGP dan menggunakan slot PCI Express ini untuk kartu ekspansi lainnya.

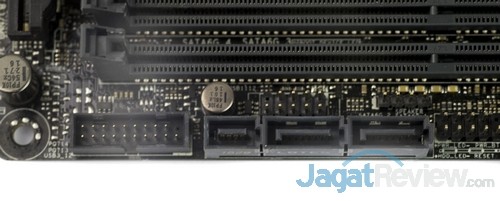

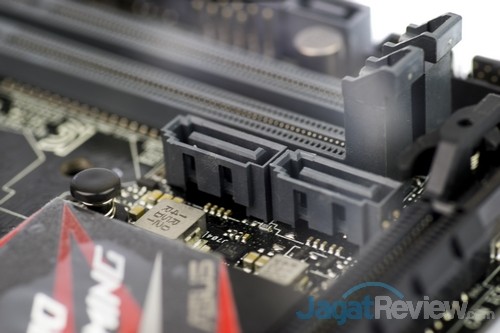

Motherboard ini memiliki satu buah konektor SATA Express dan dua buah konektor SATA 6 Gb/s. Jika tidak digunakan, konektor SATA Express tersebut berubah menjadi dua buah konektor SATA tambahan. Di samping konektor SATA Express terdapat pula sebuah header USB 3.0 tambahan untuk mengkoneksikan port USB 3.0 yang terdapat di casing.

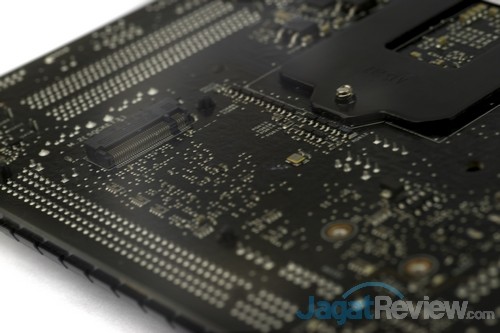

Tersedia juga slot M.2 PCIe 3.0 x4  yang mampu menampung M.2 dengan type 2242/2260/2280. Karena keterbatasan ruang, maka slot M.2 di motherboard ini berada di bawah motherboard.
