Preview & Teardown Motherboard Intel Z490: Gigabyte Z490 AORUS MASTER

Hadirnya Intel Core 10th Gen Desktop ‘Comet Lake’ pastinya dibarengi dengan motherboard yang mendukungnya. Kali ini, Gigabyte mengirimkan sebuah motherboard Z490 AORUS MASTER, sebuah motherboard dengan soket LGA1200 dan chipset Intel 400-series yang disiapkan untuk menghadapi Comet Lake.

Karena NDA yang ditetapkan Intel untuk Comet Lake masih belum diangkat sampai pertengahan Mei, data review dari motherboard ini belum kami tampilkan.

Namun Anda bisa menyimak preview dari motherboard Z490 tersebut berikut ini :



Box

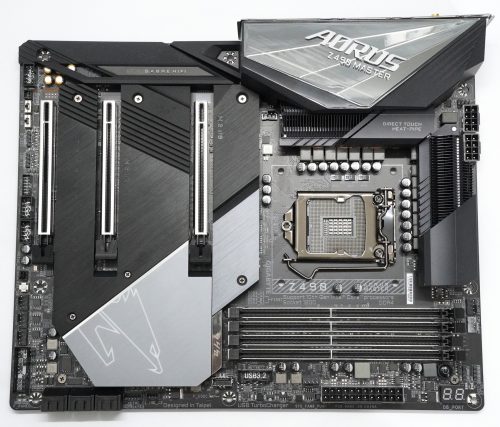

Tampilan (Atas)



Tampilan (Belakang)

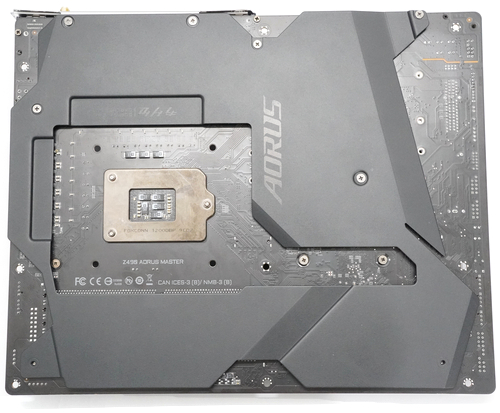

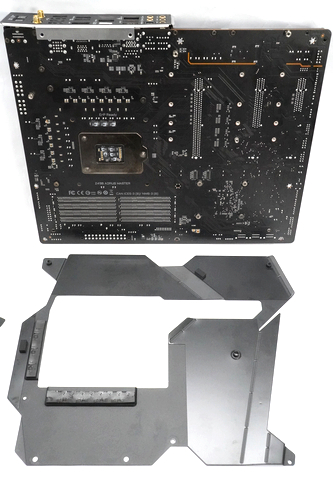

Ada Backplate

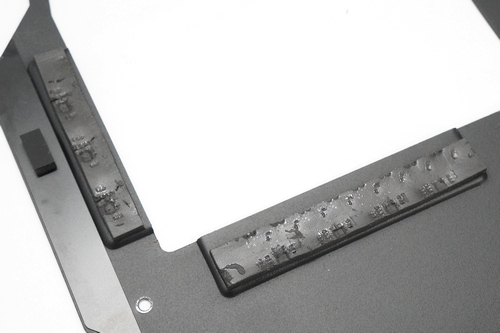

Selain untuk mencegah motherboard bending, Backplate terhubung ke bagian belakang PCB area VRM dengan Thermal Pad

Ini berarti backplate akan juga menyebarkan panas dari VRM, berpotensi menurunkan suhu VRM secara keseluruhan

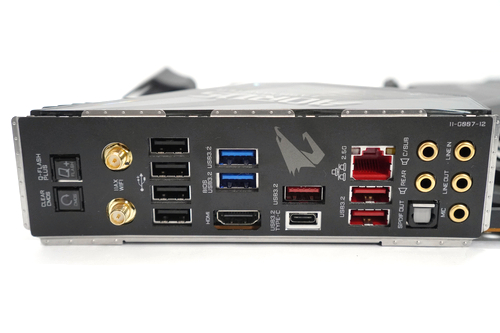

Backpanel IO

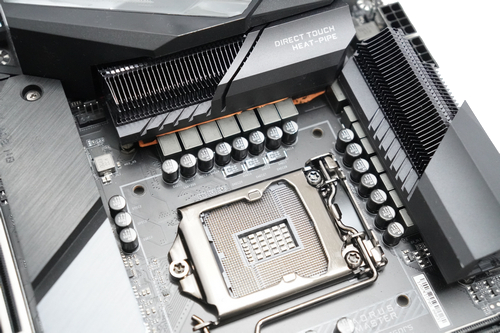

CPU Socket Area

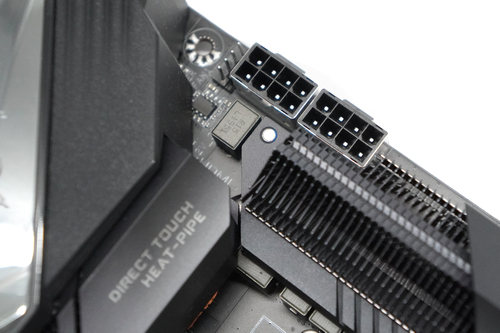

8+8 CPU 12V Input

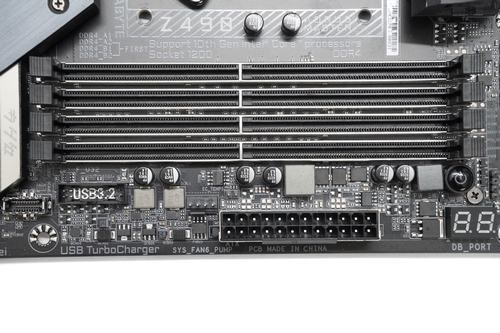

DIMM Slot (4 DIMM)

Daisy Chain – dapat menangani overclocking setidaknya hingga DDR4-4400 (dengan konfigurasi 1 DIMM Per Chanel, Dual-channel)

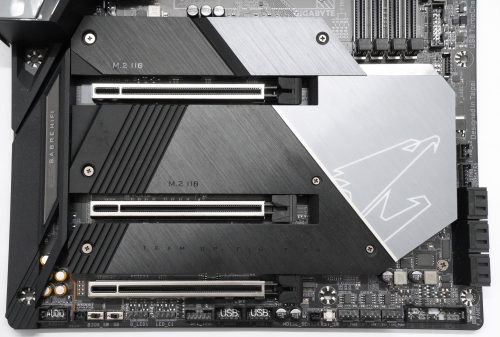

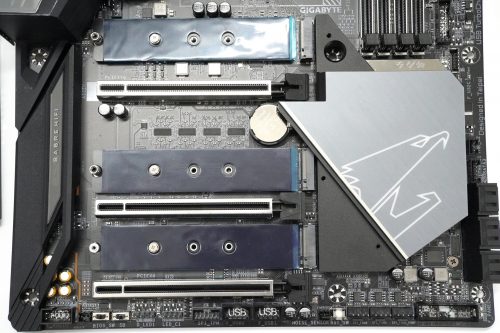

Area PCIe

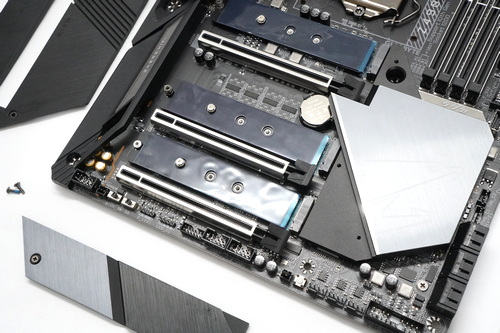

Nampak dipenuhi dengan berbagai heatsink untuk NVMe drive yang bisa dilepas

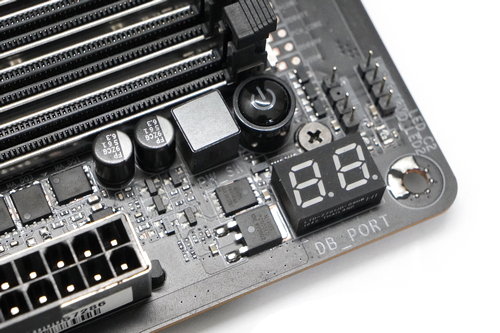

Debug LED

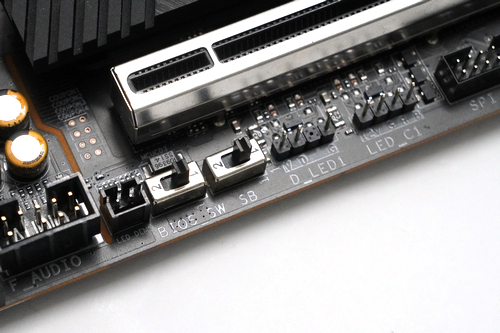

Dual BIOS Switch

Fitur Khas Gigabyte

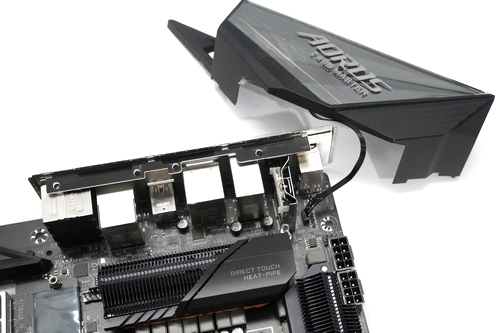

VRM Area Teardown

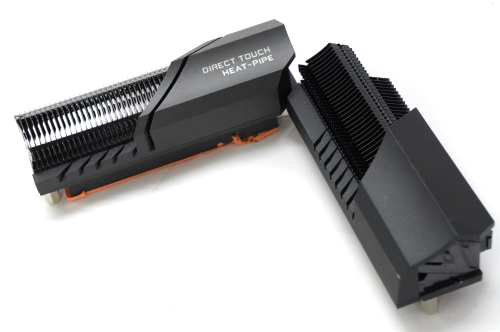

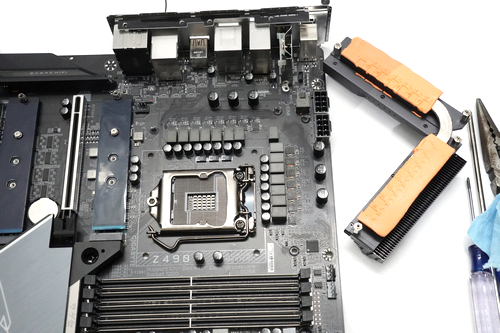

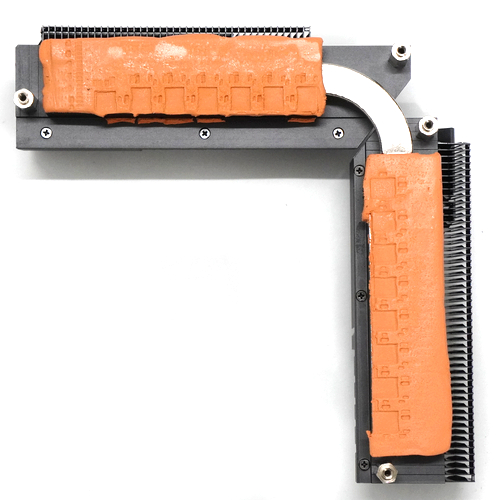

VRM Cooler

Terdiri dari sebuah heatsink dengan heatpipe direct-touch

Heatsink ini termasuk berat, nampak disiapkan menghadapi heat output dari VRM saat bekerja keras mensuplai daya ke CPU

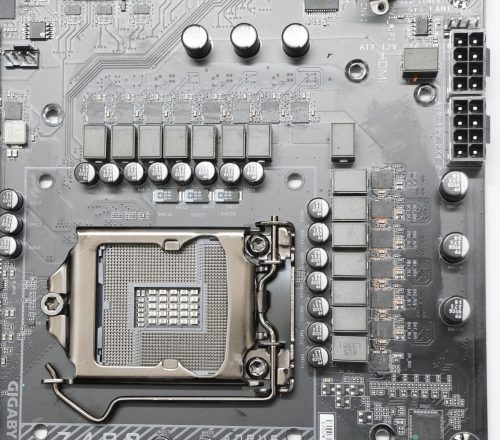

VRM Area

CPU VCore rail menggunakan topologi 14-phase, 7-phase dengan PWM doubler

(Intersil ISL69269 controller + ISL6617A doubler)

Setiap VCore phase akan ditangani oleh SPS 90A (total 14x !)

Rail untuk Integrated Graphics menggunakan 1-phase DrMOS 50A







Seperti apa performa board ini saat menangani prosesor Intel Core 10th Gen? Mari tunggu review-nya saat NDA rilis di pertengahan Mei nanti di JagatReview & JagatOC 😉
