Unboxing dan Hands-On ASUS ROG Maximus Z690 Formula

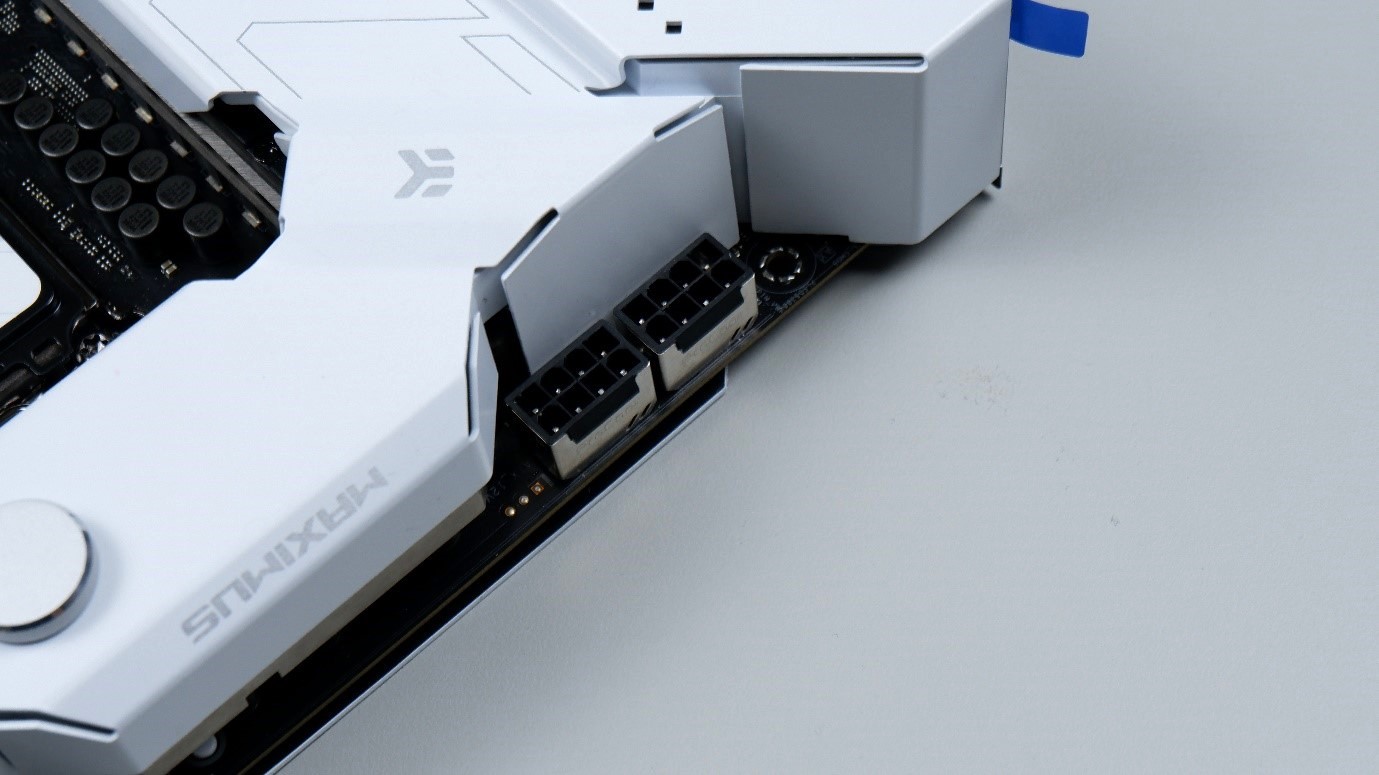

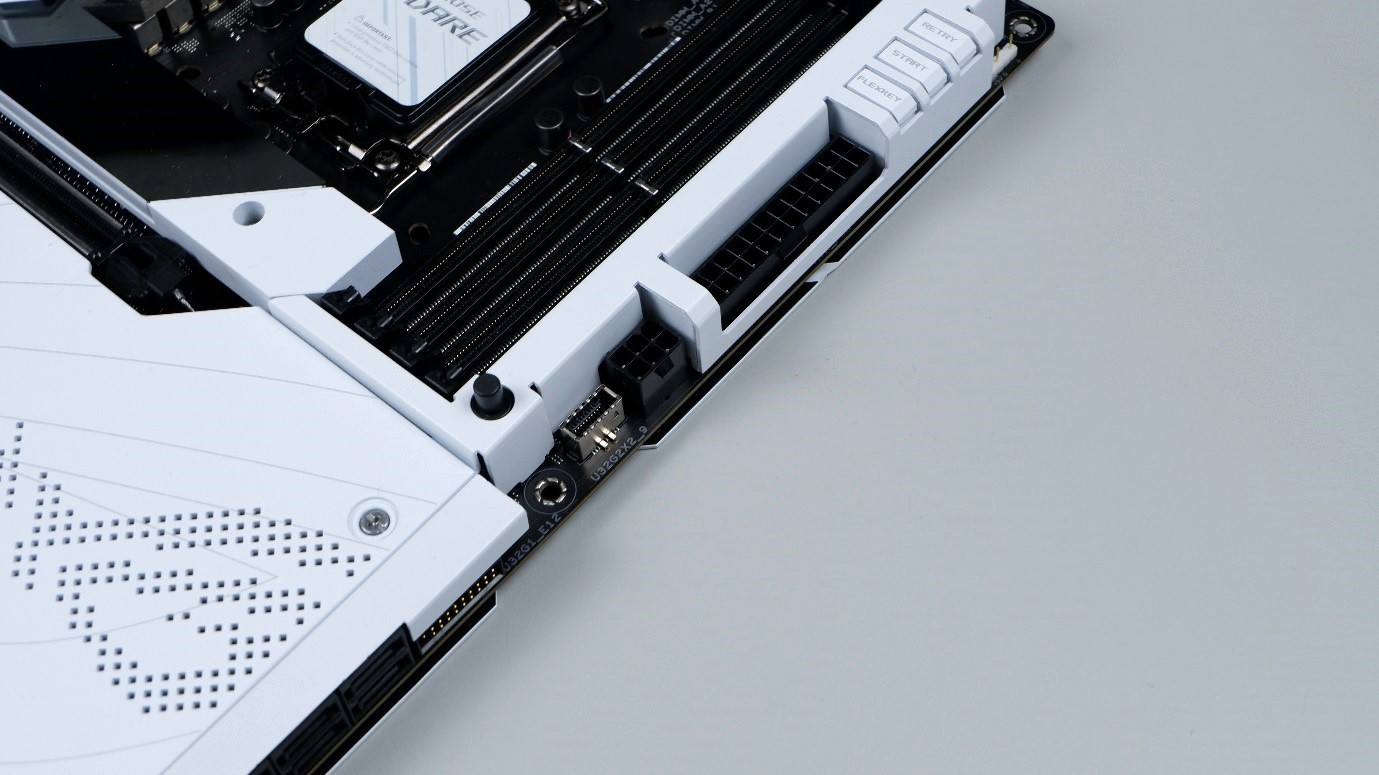

Untuk pasokan daya ke motherboard, ROG Maximus Z690 Formula mengusung 1 konektor ATX 24-pin, 1 konektor GPU 6-pin  serta 2 konektor CPU 8-pin. Konektor ATX 24-pin seperti biasa ditempatkan di sisi kanan motherboard, lalu disampingnya ada konektor GPU 6-pin jika dibutuhkan. sementara 2 konektor CPU 8-pin ditempatkan di area kiri atas motherboard, di celah yang dibentuk oleh shroud. penempatan dua konektor CPU 8-pin ini mungkin akan sedikit menyulitkan untuk pemasangan kabel bila pengguna menempatkan motherboard ini di casing yang sempit.

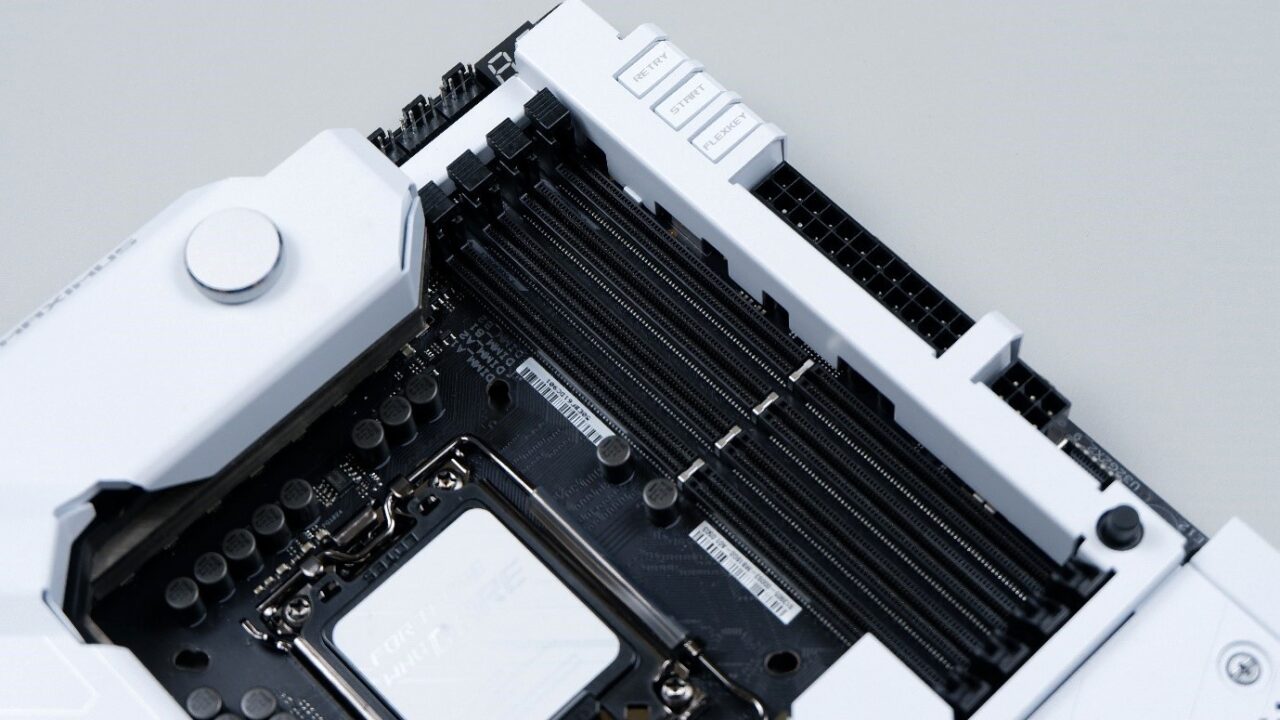

ROG Maximus Z690 Formula ini dibekali dengan empat slot DIMM DDR5. ASUS menyebutkan motherboard ini mendukung rating kecepatan hingga DDR5-6400. Sementara untuk kapasitas, ASUS menyebutkan bahwa kapasitas maksimal yang didukung adalah 128 GB.

Tentu saja, untuk jumlah channel memori motherboard ini mendukung konfigurasi dual-channel. sebagai catatan, keempat slot DIMM yang ada di motherboard ini mengusung desain  Q-DIMM dari ASUS yang mana rentetion clip hanya ada di salah satu sisi slot saja. Hal ini membuat lepas-pasang modul memori menjadi lebih mudah, sembari tetap menjaga modul memori aman di posisinya.

Terkait fitur Overclocking RAM. ASUS menyematkan sebuah sirkuit khusus pada motherboard ini yang berfungsi mem-bypass limitasi PMIC yang ada pada modul memori DDR5. hal ini memungkinkan pengguna memaksimalkan kemampuan Overclocking RAM secara penuh.

kemudian bicara mengenai slot ekspansi, seperti yang disebutkan di spesifikasi. Motherboard ini memiliki tiga slot PCIe x16, dua diantaranya sudah menggunakan PCIe Gen 5 dan satu slotnya lagi menggunakan PCIe Gen 4. Menariknya di dekat slot DIMM tersedia Q-Slot yang berfungsi memudahkan pelepasan GPU Card.

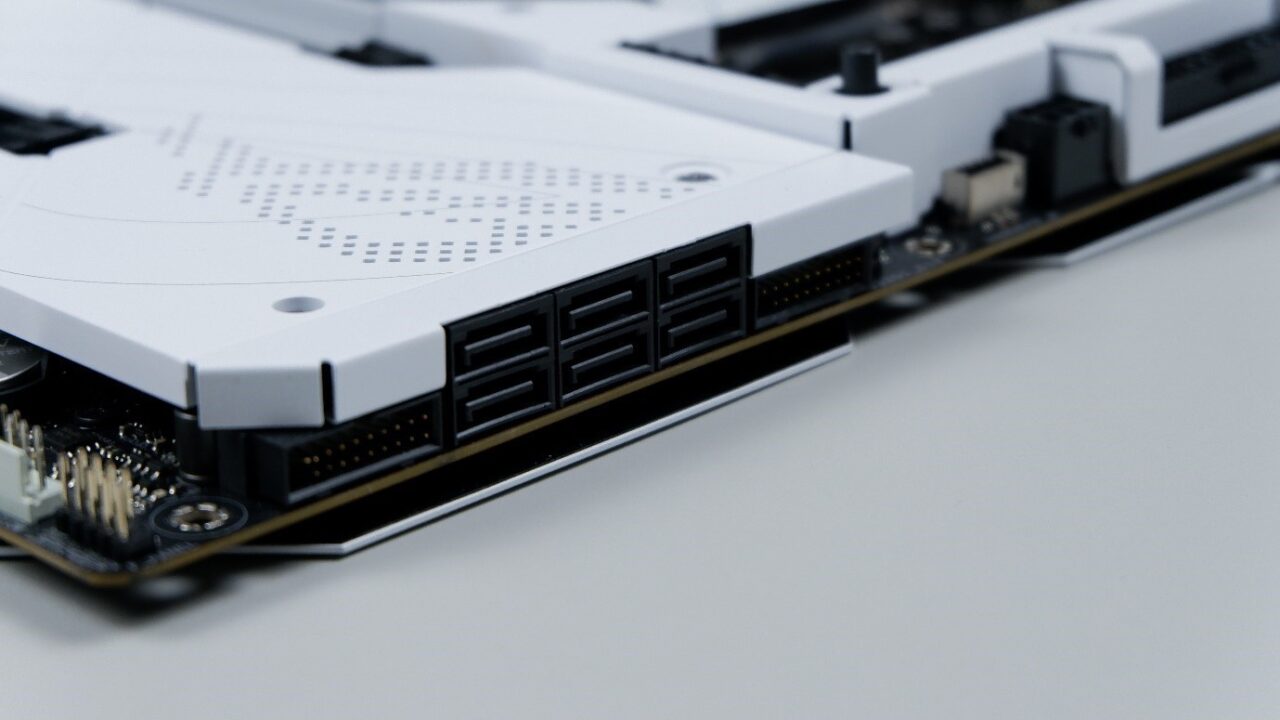

Lalu untuk Port SATA, motherboard ini hadir dengan 6 port SATA III 6Gbps. Untuk RAID, terdapat dukungan RAID 0,1 dan 5 untuk NVMe dan RAID 0,1,5 dan 10 untuk SATA. motherboard ini juga mendukung Intel Optane Memory akan tetapi hanya untuk slot M.2 yang terhubung ke PCH saja.

Terkait sistem pendinginan selain VRM, ASUS menawarkan dukungan yang terbilang menarik. Selain menawarkan banyak konektor 4-pin yang biasa digunakan untuk kipas/water pump saja, ASUS menyertakan beberapa fitur pendukung sistem pendingin lain di motherboard ini, termasuk untuk penggunaan custom watercooling, untuk konektor 4-pin, terdapat total 9 konektor yang terbagi menjadi:

• 1x 4-pin CPU Fan header
• 1x 4-pin CPU OPT Fan header
• 1x 4-pin AIO Pump header
• 4x 4-pin Chassis Fan headers
• 1x W_Pump+ header

Lalu untuk fitur pendukung sistem custom watercooling, tersedia water flow sensor, serta water temp in/out sensor.

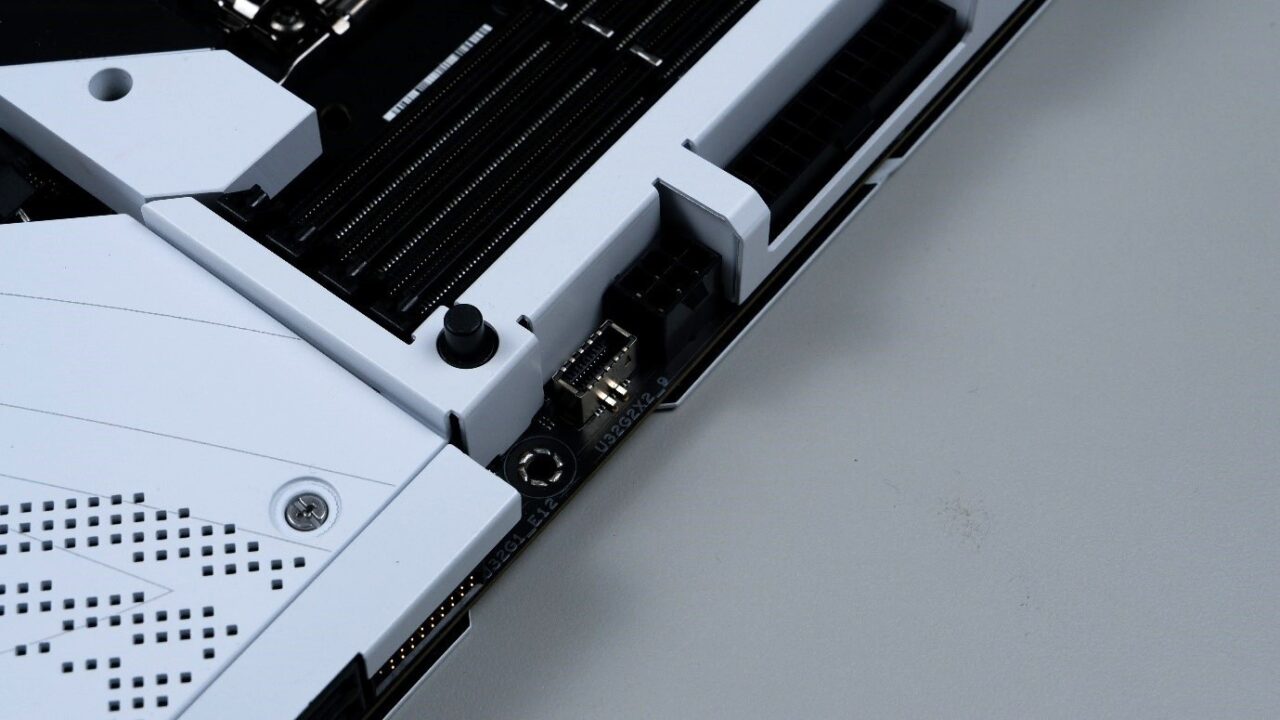

Untuk front panel, ROG Maximus Z690 Formula ini mengusung beberapa konektor. Diantaranya untuk Audio, USB 3.2 Gen 2×2 (Type-C) dengan dukungan Quick Charger 4+, 2 buah USB 3.2 Gen 1 dan 2 buah USB 2.0. Sementara untuk RGB Lighting terdapat 1 konektor 4-pin yang mendukung AURA RGB, dan tidak ketinggalan 3 buah konektor 3-pin ARGB Gen 2.

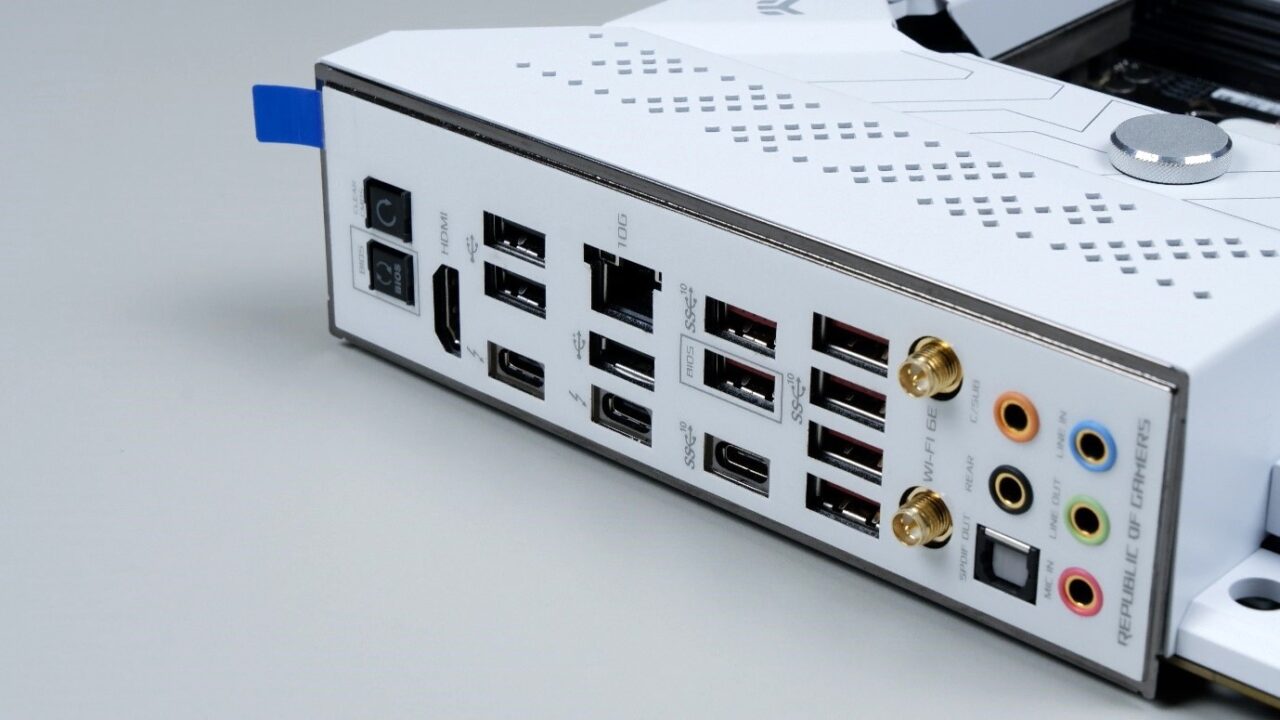

Dan yang terakhir, beralih ke area I/O belakang dari motherboard ini. bisa dibilang area ini cukup ramai, karena terdapat cukup banyak konektor yang disediakan oleh ASUS, yang terdiri dari:

• Clear CMOS Button
• BIOS Flashback Button
• 1x HDMI Port
• 3x USB 2.0 Type-A Port
• 2x Thunderbolt 4 Port
• 1x 10Gb Ethernet Port
• 6x USB 3.2 Gen 2 Type-A Port
• 1x USB 3.2 Gen 2 Type-C Port
• 1x Wi-Fi Module
• 5x Gold-plated Audio Jacks
• 1x Optical S/PDIF Out Port

Sebagai tambahan, area I/O ini sudah dilengkapi dengan I/O Shield yang terintegrasi. Jadi pengguna tidak perlu repot-repot lagi memasang I/O Shield secara manual ke casing.

Lalu bagaimanakah performa keseluruhan motherboard ini? Nantikan kelanjutan lebih lengkapnya di Jagat Review.
