Overclocking i7-2600K dengan MSI Big Bang Marshal

VR Knob

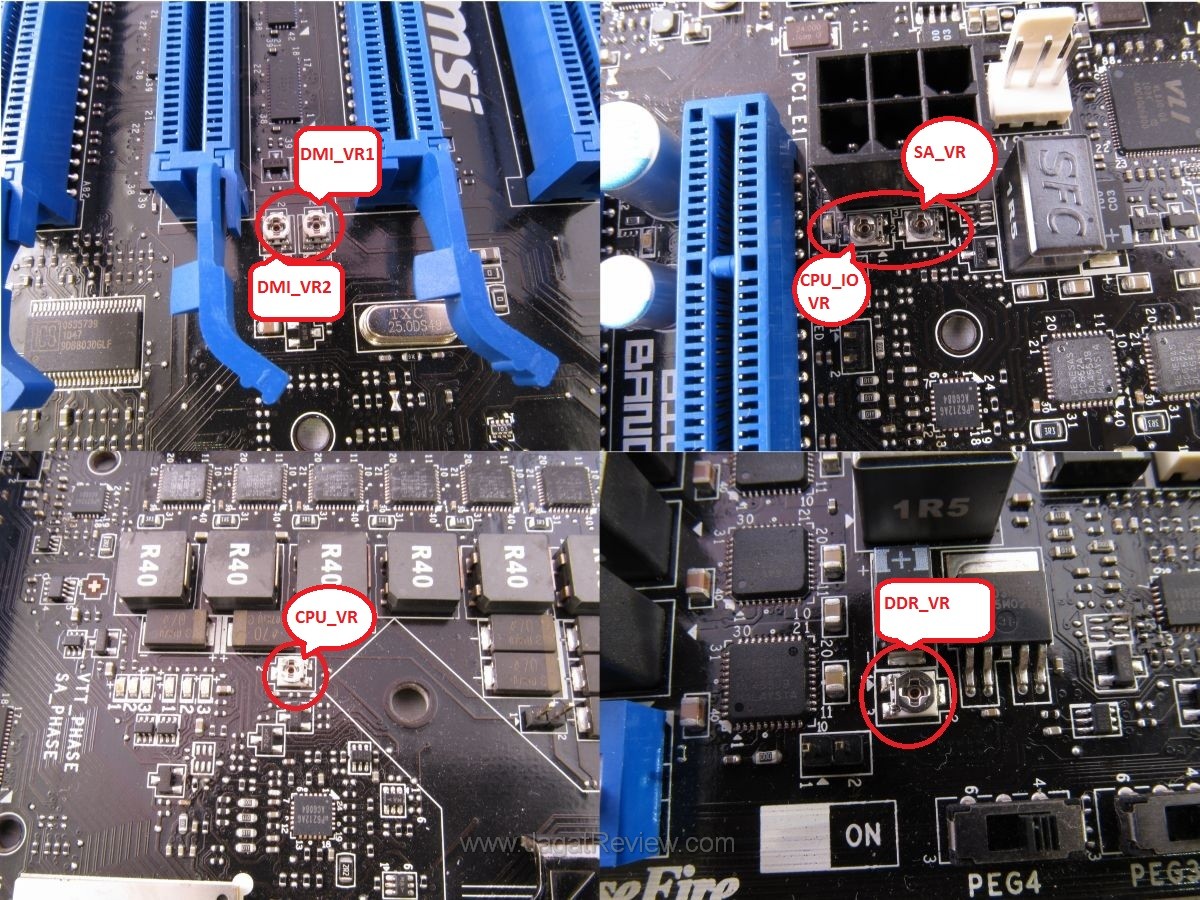

Feature yang satu ini cukup unik. MSI menyediakan 6 (enam) buah variable resistor (VR) di board ini untuk keperluan tuning lebih lanjut.

*klik untuk memperbesar*

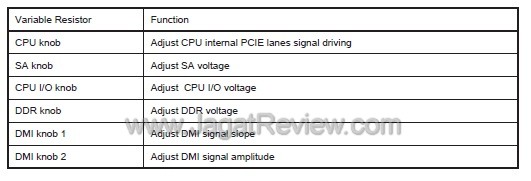

VR yang terdapat di board ini adalah VR 5KΩ, dengan value default ada di sekitar 2.5KΩ. Berikut list penggunaan masing-masing VR:

Kami sendiri sempat bermain-main dengan VR ini, khususnya bagian DMI Signalling, dengan harapan memperoleh BCLK lebih tinggi lagi. Namun kami belum mendapat peningkatan yang berarti dari tuning VR ini karena waktu pengujian yang singkat. Namun kami akan terus mencoba tuning lewat VR ini sampai mendapat hasil yang maksimal.

Heatsink – SuperPipe

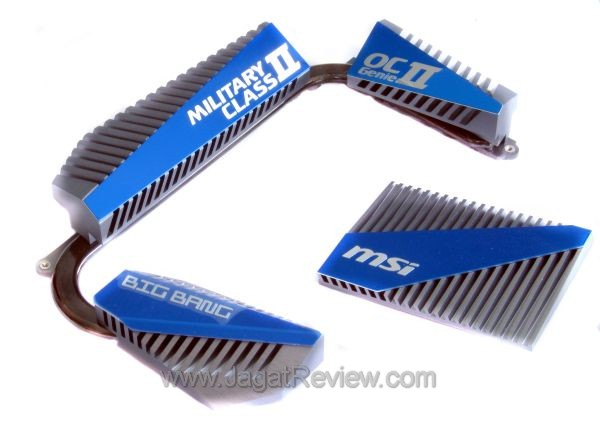

Untuk solusi thermal pada boardnya, Big Bang Marshal menggunakan Heatsink yang dilengkapi heatpipe 8mm untuk pendinginan VRM dan chip Lucid, serta sebuah heatsink biasa untuk pendinginan chip PCH

BIOS

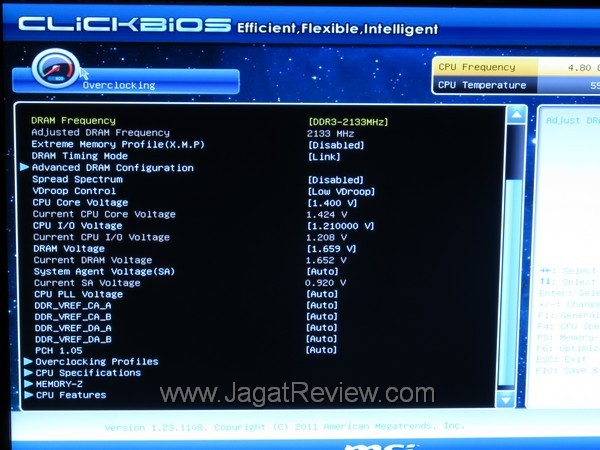

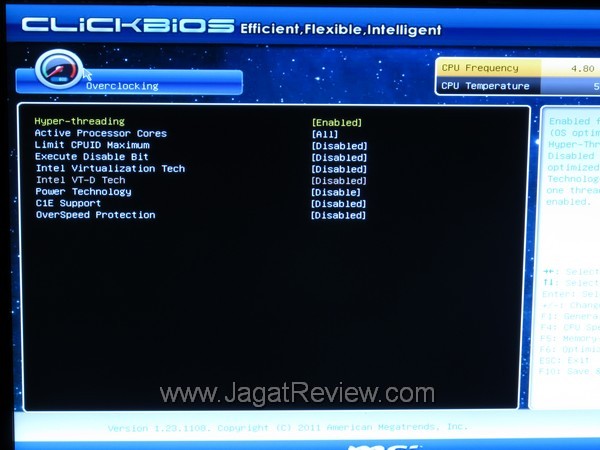

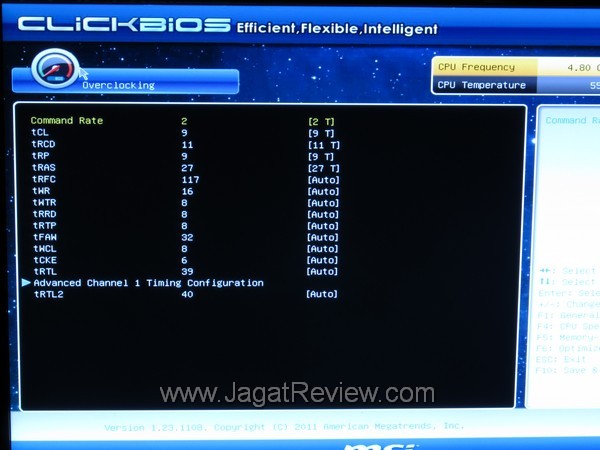

BIOS yang ada pada board ini kurang lebih mirip dengan BIOS yang ada pada board P67 MSI pada umumnya, hanya pilihan hardware monitoringnya sedikit lebih banyak dari MSI P67A-GD65 yang biasa kami gunakan.

*klik untuk memperbesar*

MSI Control Center 2

*klik untuk memperbesar*

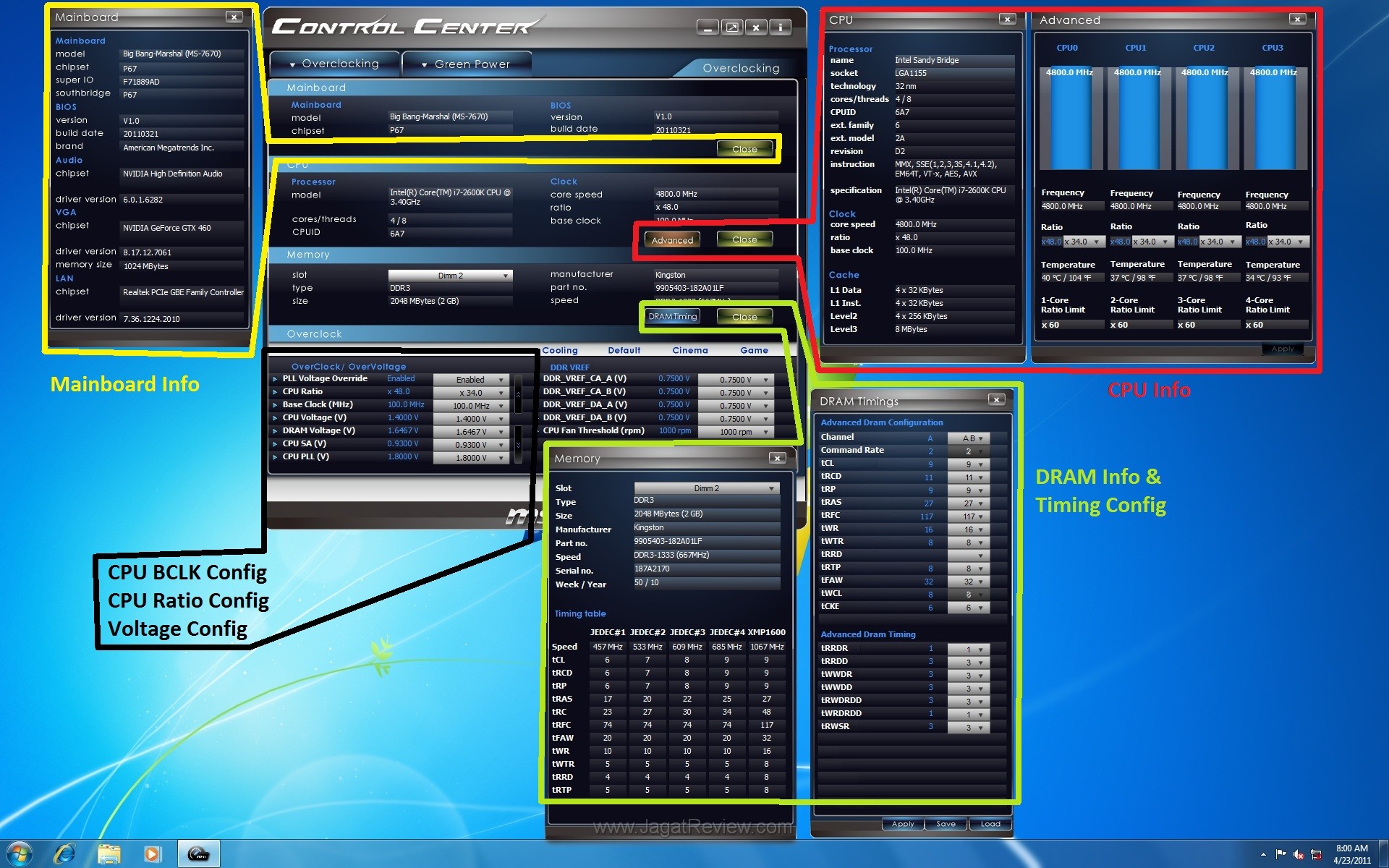

Software Control Center 2 (CC2) disertakan pada paket penjualan hampir semua board MSI P67 Series, termasuk Big Bang Marshal. Software ini sangat berguna untuk mengatur konfigurasi sistem on-the-fly (di OS), mulai dari BCLK, CPU Ratio, Voltage, bahkan DRAM Timing sekalipun, dan pada saat sistem di-restart maka konfigurasi sistem akan kembali ke semula kecuali BCLK.

Untuk alasan keamanan, nampaknya MSI CC2 tidak mengizinkan pengubahan CPU VCore lebih dari 1.52V di CC2, kecuali dari awal saat set BIOS kita sudah terlebih dahulu mengatur VCore ke 1.5V atau lebih.

Sebagai catatan tambahan, walau hardware monitoring yang ada di MSI Control Center 2 cukup baik, namun CC2 gagal mendeteksi perubahan voltage yang disebabkan oleh V-Switch.
