Overclocking i7-2600K dengan MSI Big Bang Marshal

DRAM & PCH VRM

*klik untuk memperbesar*

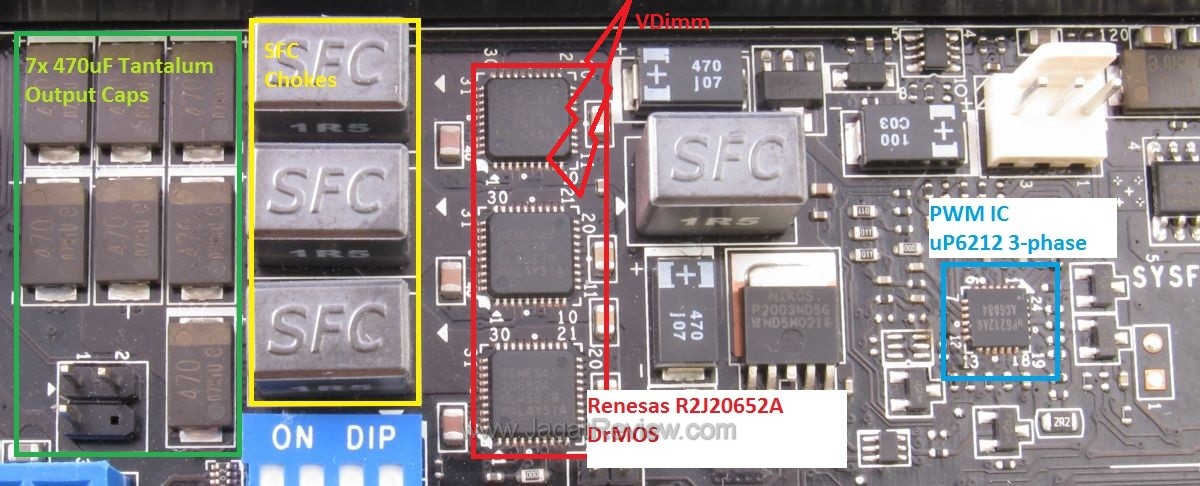

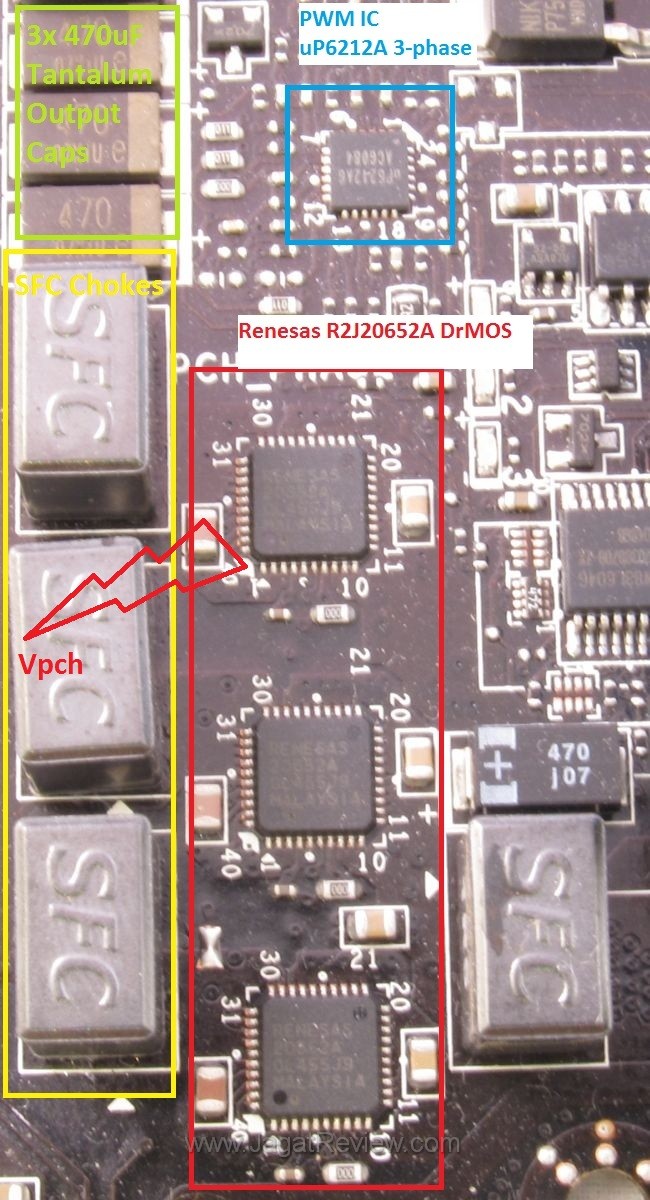

Mirip dengan CPU System Agent dan CPU IO, komponen low-power seperti RAM dan PCH (chipset P67) biasanya cenderung tidak membutuhkan daya yang tinggi. Kebanyakan motherboard hanya memberikan 1 atau 2 phase pada kedua komponen ini, namun sekali lagi MSI menggunakan desain 3-phase untuk masing-masing DRAM dan PCH, masih menggunakan Renesas R2J20652A DrMOS dan kontroller uP6212.

Voltage Range

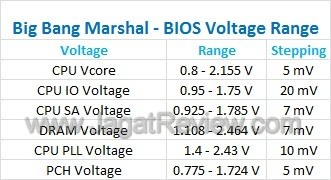

Berikut ini adalah list voltage yang bisa diatur melalui BIOS, kami juga menyertakan range dan stepping dari masing-masing voltage.

V-Checkpoint & V-Switch

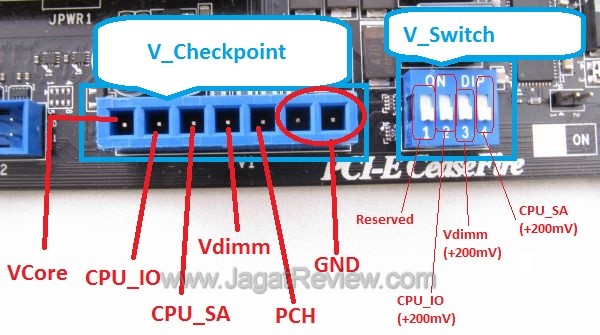

Seperti biasa ditemukan pada board high-endnya, MSI juga menyertakan Voltage Check point di board ini. Voltage check point ini terbukti sangat berguna bagi para overclocker yang ingin mengukur voltage secara real-time dengan Digital Multimeter pada saat mereka melakukan benchmarking.

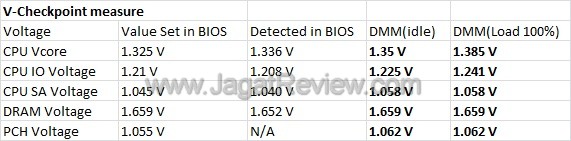

Berikut ini tabel hasil pengukuran voltage kami menggunakan Digital Multimeter(DMM)

Nampaknya pada CPU VCore dan CPU IO Voltage, terdapat perbedaan sekitar 20-25mV antara voltage yang dideteksi di BIOS dan voltage hasil pengukuran di DMM kami. Pada saat CPU mengalami 100% load, tampak juga CPU VCore  dan CPU IO Voltage meningkat lagi sebesar 20-35mV dari defaultnya.

V-Switch yang diberikan MSI berguna bagi overclocker yang ingin menambah lagi range voltagenya. Jika V-Switch diaktifkan, maka voltage CPU_IO, CPU_SA, ataupun VDimm akan meningkat sebesar +200mV tergantung dari Vswitch mana yang digunakan. VSwitch paling kiri(no.1), tidak menambah voltage apa-apa, kami sendiri belum mendapat info dari MSI tentang fungsi VSwitch ini.

note :

1) kami mendapati jika user melakukan setting RAM ke DDR3-2133 dan membiarkan setting CPU_IO Voltage pada BIOS di AUTO, maka board ini akan mensetting voltage CPU_IO sebesar 1.35V. Jika dalam keadaan ini Vswitch bagian CPU_IO diaktifkan, maka total voltage yang ada pada CPU_IO adalah 1.55V, sangat berbahaya bagi CPU Anda! Maka JANGAN sekali-kali menyalakan V-Switch ini kecuali Anda tahu benar apa yang dilakukan.

2) Setelah menyalakan V-Switch, pastikan anda menggunakan DMM untuk mengukur besar voltage Anda sekarang, karena software monitoring seperti MSI Control Center II TIDAK mendeteksi perubahan voltage yang diakibatkan dari menyalakan V-switch ini.
