Review Asus P8H67-M: Performa tinggi dan Hemat Energi!

Author

Oik Yusuf Araya

Reading time:

Motherboard

May 25, 2011

readmode

The Board

asus p8h67 m mobo3 — Motherboard Asus P8H67-M dengan kombinasi warna hitam dan biru yang membuatnya tampil menarik.

Inilah sosok motherboard Asus P8H67-M. Dari bentuk mungilnya, jelas bahwa motherboard ini memliki faktor bentuk Micro-ATX. Dibandingkan dengan saudaranya, P8H67 yang mengadopsi form factor ATX, jumlah slot ekspansi pada P8H67-M lebih sedikit. Secara keseluruhan terdapat dua slot PCI-Express x16 (salah satunya yang berwarna hitam berkecepatan x4), satu buah slot PCI-Express x1, dan satu buah slot PCI.

Di samping sebuah heatsink kecil berwarna biru di atas chipset H67, Asus tidak melengkapi motherboard ini dengan heatsink lain, termasuk pada bagian VRM. Rupanya Asus merasa yakin dengan kualitas P8H67-M sehingga tidak menyertakan pendingin tambahan. P8H67-M sendiri stabil saat beroperasi dan tidak mengalami masalah yang berkaitan dengan peningkatan suhu.

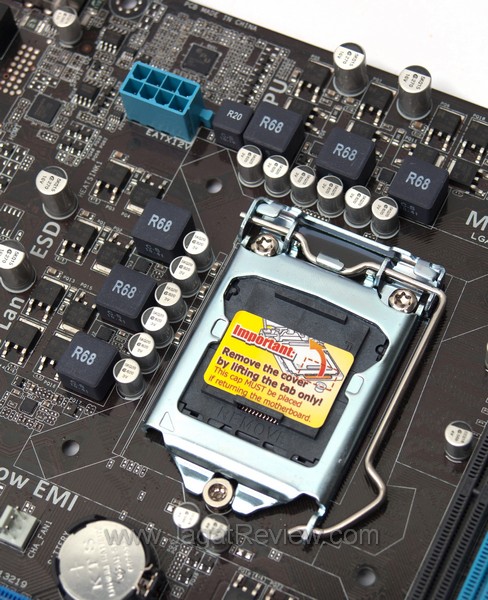

asus p8h67 m cpu1 — Area VRM di sekeliling socket prosesor pada P8H67-M tidak dilengkapi dengan heatsink, akan tetapi, selama pengujian Jagat Review, motherboard ini dapat beroperasi dengan stabil tanpa masalah apapun.

Di bagian belakang, Anda dapat menemukan sejumlah I/O Port. Daftar lengkapnya sebagai berikut:

1 x PS/2 Keyboard/Mouse Combo port
1 x D-Sub
1 x HDMI
1 x LAN(RJ45) port(s)
6 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
3 x Audio Jacks

Sayangnya, tidak ada port USB 3.0 di motherboard ini. Jadi, jika ingin menikmati feature tersebut, pengguna Asus P8H67-M perlu menambah expansion card yang akan menempati salah satu slot ekspansi yang tersedia.

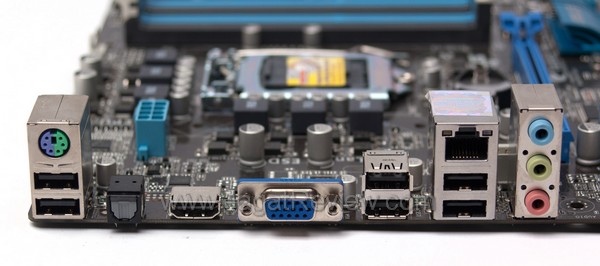

asus p8h67 m io — Bagian backpanel Asus P8H67-M memuat serangkaian I/O port, termasuk D-SUB dan HDMI yang diperlukan untuk menyalurkan keluaran display dari on-CPU graphics Sandy Bridge, tapi tak ada port USB 3.0

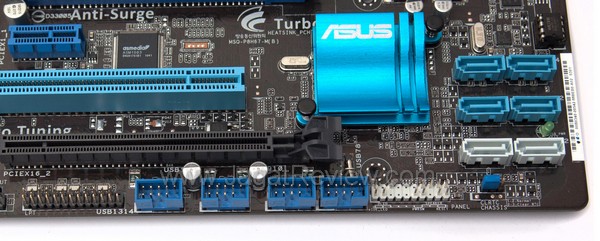

asus p8h67 m headers — Masih kekurangan port I/O? P8H67-M menyediakan cukup banyak header ekstra yang dapat memberikan port USB tambahan. Total terdapat 14 port USB 2.0 di motherboard ini (6 buah di backpanel, dan 8 lainnya ditambahkan melalui header).

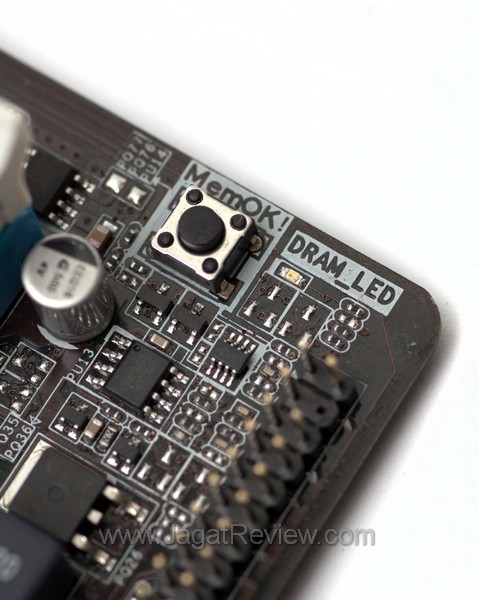

asus p8h67 m memok — Di dekat slot memori, di bagian pojok kanan atas motherboard ini, terdapat tombol MemOK! yang dapat digunakan untuk memecahkan masalah kompatibilitas memori pada saat booting sistem. Di sampingnya terdapat DRAM LED yang akan menyala apabila terdapat modul memori di slot tertentu yang tidak bekerja sebagaimana mestinya.

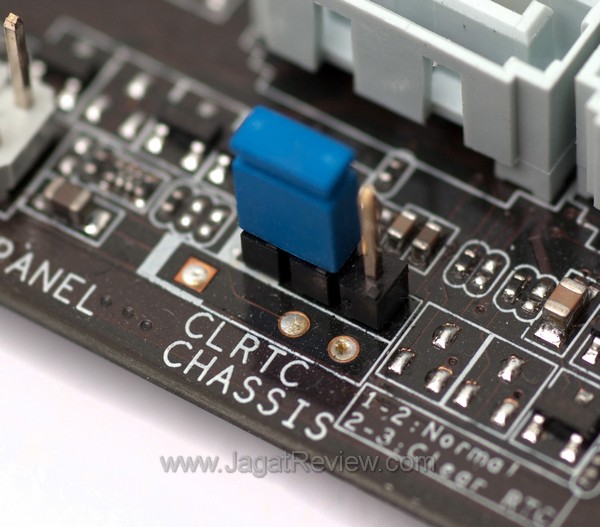

asus p8h67 m cmos — Walaupun kurang praktis dibandingkan tombol clear CMOS yang sudah banyak diimplementasikan di motherboard modern lainnya, Asus juga menyediakan sebuah jumper Clear CMOS yang dapat digunakan untuk me-reset BIOS.

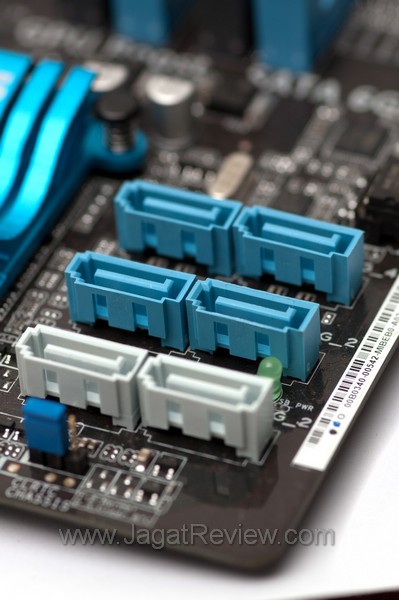

asus p8h67 m sata — Untuk keperluan storage, P8H67-M memiliki enam buah port SATA. Dua diantaranya, yang berwarna putih, adalah port SATA 3.0/ SATA 6Gbps.

ScreenShot CPU-Z

Asus P8H67-M menyediakan tiga preset konfigurasi sistem di dalam menu BIOS, yaitu default, “Optimal”, dan “Power Saving”. Pilihan Optimal akan mengatur sistem secara otomatis untuk memaksimalkan kinerja, sementara pengaturan Power Saving ditujukan untuk menghemat daya sebanyak mungkin dengan meminimalisir listrik yang disalurkan ke perangkat-perangkat di motherboard. Berikut ini screenshot dari CPU-Z saat komputer berjalan menurut ketiga pilihan konfigurasi otomatis tersebut.

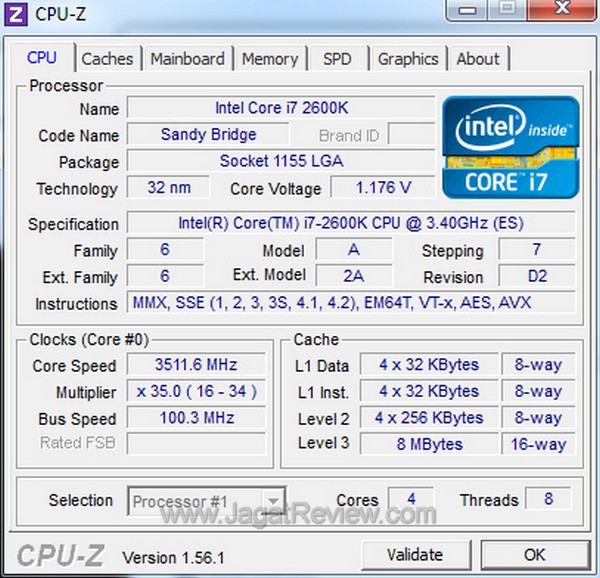

asus p8h67 m cpuzdefault — Screenshot CPU-Z, pilihan default.

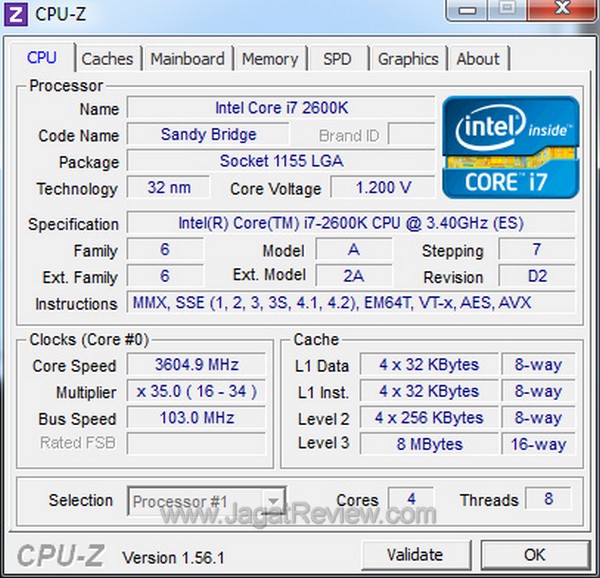

asus p8h67 m cpuzoptimal — Screenshot CPU-Z, pilihan “Optimal”.

asus p8h67 m powersaving — Screenshot CPU-Z, pilihan “Power Saving”.

Dapat dilihat bahwa mode “Optimal” dan “Power Saving” masing-masing mengubah parameter konfigurasi tertentu untuk mencapai kinerja maksimal atau penghematan daya. Mode Optimal sedikit meng-overclock base-clock dari prosesor Core i7-2600K yang digunakan sebagai sarana menguji sehingga clockpseed keseluruhan mengalami kenaikan sebesar 100 MHz. Sementara itu, mode Power Saving sedikit mengurangi tegangan yang dipasok ke prosesor. Apakah kedua pengaturan tersebut akan berpengaruh signifikan terhadap kinerja dan konsumsi daya sistem? Kita akan temukan jawabannya di bagian berikut!
