Review ASRock Z77 Extreme6: Platform Intel Ivy Bridge dengan Konektivitas Lengkap

The Board

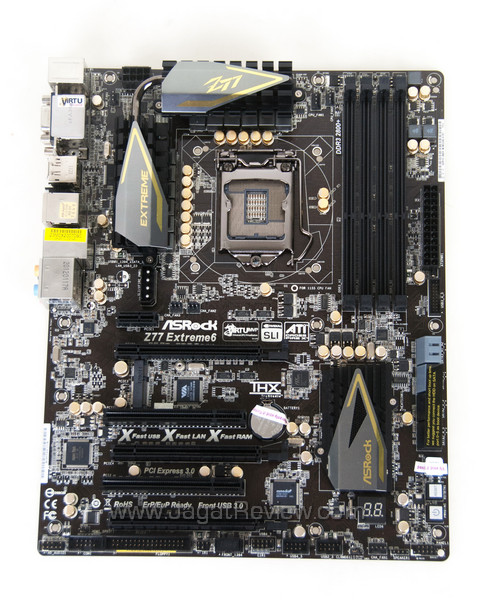

Motherboard ASRock Z77 Extreme6 tampil elegan dengan balutan warna hitam yang hampir mendominasi semua komponen. Warna abu-abu pada heatsink dan emas pada kapasitor membuat penampilan motherboard ini tidak terlalu terlihat monoton. ASRock Z77 Extreme6 menggunakan faktor bentuk ATX dengan dimensi 305 x 244 mm. Sementara itu, layout setiap komponen pada motherboard ini tergolong tepat dan rapi sehingga pemasangan sebuah komponen tidak akan menyulitkan pemasangan komponen lainnya.

Backpanel

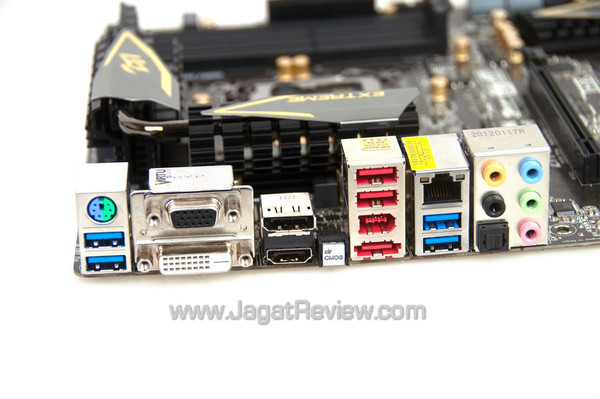

Konektor pada backpanel I/O ASRock Z77 Extreme6 terdiri dari:

• 1 x PS/2 Mouse/Keyboard Port
• 1 x D-Sub Port
• 1 x DVI-D Port
• 1 x HDMI Port
• 1 x DisplayPort
• 1 x Optical SPDIF Out Port
• 2 x USB 2.0 Ports
• 4 x USB 3.0 Ports
• 1 x eSATA3 Connector
• 1 x RJ-45 LAN Ports with LED
• 1 x IEEE 1394 Port
• 1 x Clear CMOS Switch with LED
• 5 x HD Audio Jack

Untuk solusi audio, motherboard ini menggunakan chip audio “sejuta umat” Realtek ALC898. Sedangkan untuk solusi networking digunakan chip Broadcom BCM57781. Sementara itu, 4 buah port USB 3.0 dua diantaranya diakomodir chipset Intel Z77 dan sisanya diakomodir chip Etron EJ168A. Untuk output display graphics card Intel, motherboard ini menyediakan port D-Sub, DVI, HDMI, dan juga Display Port. Dengan pilihan seperti itu, pengguna memiliki kebebasan untuk memilih monitor apa yang akan digunakan.

PCI Express/PCI Slot

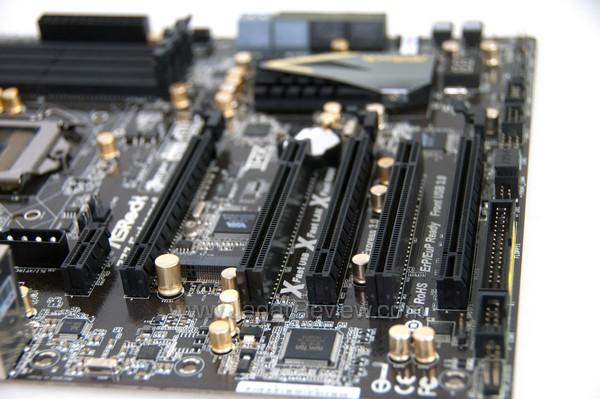

Slot ekspansi pada ASRock Z77 Extreme6 terdiri dari:

• 1 x PCI Express 3.0 x16 slot (Run @x16)
• 1 x PCI Express 3.0 x16 slot (Run @x8)
• 1 x PCI Express 2.0 x16 slot (Run @x4)
• 1 x PCI Express 2.0 x1 slot
• 2 x PCI slots
• 1 x mini-PCI Express slot

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX (maksimal 3 buah graphics card) dan SLI (maksimal 2 buah graphics card). Melihat jarak antar slot PCIe x16, konfigurasi multi-GPU dengan 2 buah graphics card memungkinkan untuk menggunakan graphics card dengan ketebalan 3 slot dan ketebalan 2 slot jika menggunakan 3 buah graphics card. Tentu saja memasang graphics card 2 slot pada slot PCIe x16 paling bawah dapat berakibat kesulitan mengakses header di sebelahnya.

SATA

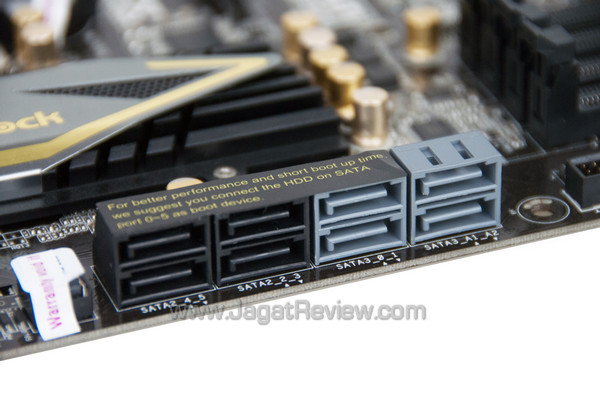

ASRock Z77 Extreme6 menyediakan 2 buah port SATA 6Gbps (abu-abu) dan 4 buah port SATA 3Gbps (hitam) yang diakomodir chipset Intel Z77. Terdapat pula ekstra 2 port SATA 6Gbps (abu-abu, paling kanan) yang diakomodir chip ASMedia ASM1061. Port SATA ekstra ini berbagi pemakaian dengan port eSATA pada bagian backpanel sehingga jika port eSATA digunakan maka salah satu port SATA tidak dapat digunakan.

Headers dan Onboard Button

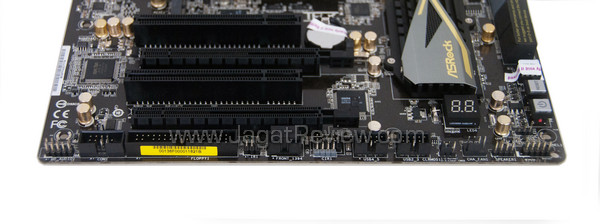

Header internal pada ASRock Z77 Extreme6 terdiri dari (kiri ke kanan):

• 1 x Front panel audio header
• 1 x HDMI_SPDIF header
• 1 x COM port header
• 1 x Floppy connector
• 1 x IR header
• 1 x IEEE 1394 header
• 1 x CIR header
• 3 x USB 2.0 headers (support 6 USB 2.0 ports)
• 1 x Clear CMOS jumper
• 1 x Speaker
• 1 x Front panel header

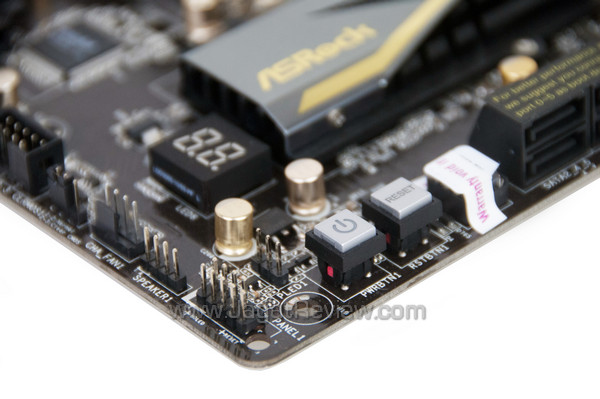

Meskipun sudah mengusung berbagai teknologi terkini, motherboard ini ternyata masih menyediakan feature lawas seperti floppy header dan COM header. Motherboard ini juga menyediakan sebuah header USB 3.0 di dekat slot memori yang dapat dipasangkan dengan bracket USB 3.0 pada paket penjualan. Untuk memudahkan pengoperasian di luar casing komputer, motherboard ini dilengkapi tombol power on dan reset.
