Review ASRock Z77 Extreme6: Platform Intel Ivy Bridge dengan Konektivitas Lengkap

Komponen

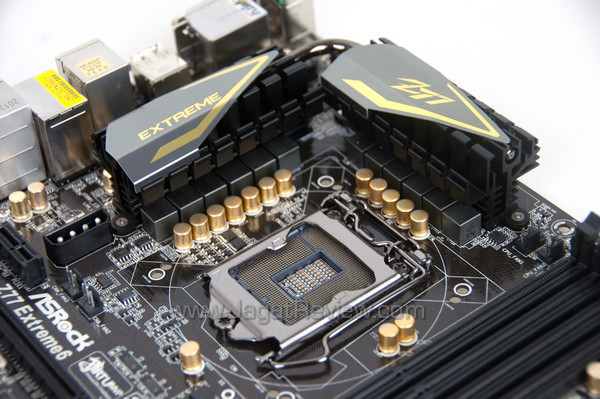

Soket prosesor LGA1155 dikelilingi komponen seperti ferrite choke dan juga Premium Gold Capacitor buatan Jepang dimana kapasitor ini biasanya digunakan untuk motherboard ASRock kelas atas. Motherboard ini menggunakan desain VRM 8+4 phase power dengan digital PWM controller. Pada sisi kiri dan atas soket prosesor terdapat heatsink pasif yang terhubung dengan sebuah heatpipe yang berfungsi menjaga temperatur komponen pada batas aman. Tepat di sebelah heatsink terdapat konektor daya molex 4-pin yang berfungsi menyuplai daya pada saat menjalankan konfigurasi multi-GPU. Motherboard ini dilengkapi 4 buah slot memori DDR3 dengan daya tampung kapasitas memori mencapai 32 GB. Motherboard ini juga mendukung memori dengan kecepatan hingga 2800 MHz. Tentu untuk mendapatkan kecepatan memori seperti itu dibutuhkan overclocking manual dan keping memori yang mendukung. Pada sisi luar heatsink VRM dapat ditemukan konektor daya 8-pin yang bertugas menyuplai dan menjaga kecukupan daya ke prosesor terutama saat melakukan overclocking. Heatsink pasif ini bertugas mendinginkan chipset Intel Z77. Tepat di sebelahnya terdapat debug LED 2 digit untuk memudahkan pengguna mengenali masalah motherboard saat terjadi hal-hal yang tidak diinginkan.
