Step-by-Step Overclocking

Berikut langkah-langkah kami melakukan overclocking di motherboard chipset B85, MSI B85-G43. (Anda juga bisa mengunjungi halaman Overclocking Guide Haswell kami disini untuk lebih memahami variabel-variabel overclocking pada Intel Haswell)

Disclaimer :

1)Tingkat overclocking yang didapat pada setiap pengujian kami bisa jadi berbeda dengan apa yang Anda dapatkan, bergantung pada kualitas Prosesor, Memory Controller, Power Supply, Cooling, dan lain sebagainya

2) Overclocking, jika dilakukan dengan tidak benar, dapat memberikan efek negatif bagi hardware Anda (ketidakstabilan, bahkan kerusakan permanen hardware) Jangan meng-overclock kalau Anda tidak benar-benar yakin dengan apa yang Anda lakukan. JagatReview tidak bertanggung jawab atas semua kerusakan hardware yang Anda alami dengan mengikuti overclocking guide berikut ini. Lakukan OC dengan resiko ditanggung sendiri, Do it at your own risk!

Langkah-langkah :

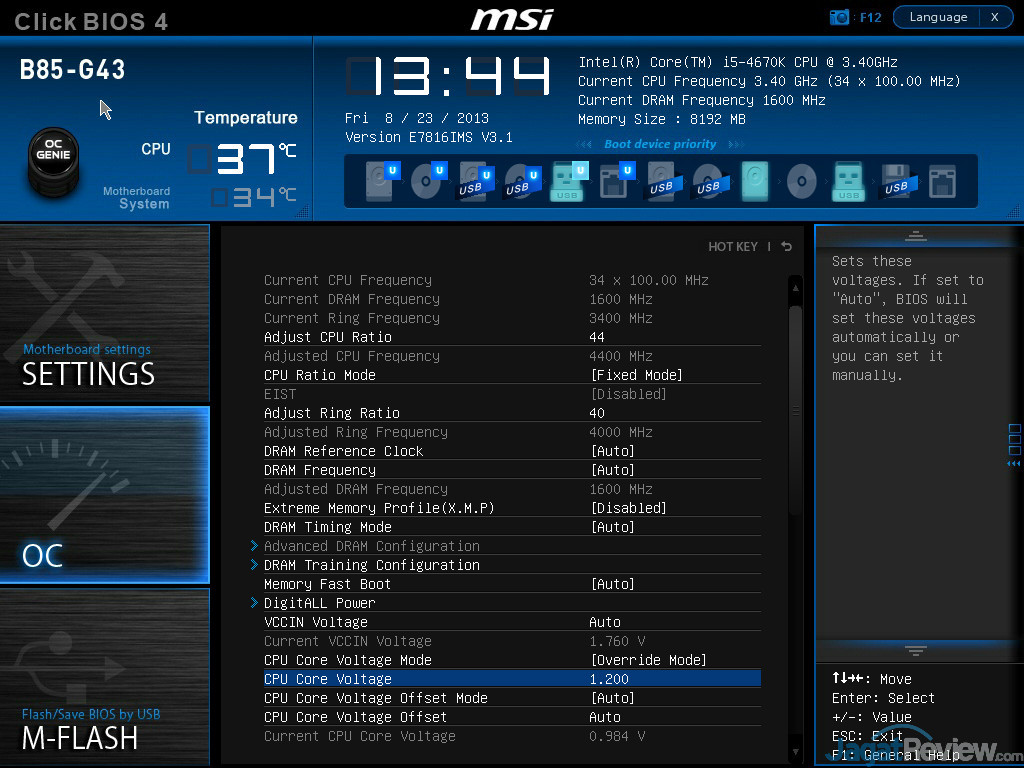

Masuk ke menu ‘OC’ pada BIOS B85-G43, ubah opsi ‘Adjust CPU Ratio‘ ke 44.
Ganti ‘CPU Ratio Mode’ ke ‘Fixed Mode’
Set ‘Adjust Ring Ratio’ ke ’40’
(RAM kami memiliki nilai SPD pada DDR3-1600, sehingga kami tidak perlu mengubah DRAM Frequency dan juga timingnya, namun jika Anda mau, Anda bisa mengubah nilai DRAM Frequency secara manual ke DDR3-1600)
Ubah CPU Core Voltage Mode ke ‘Override Mode’, dan set CPU Core Voltage ke ‘1.200V’ *

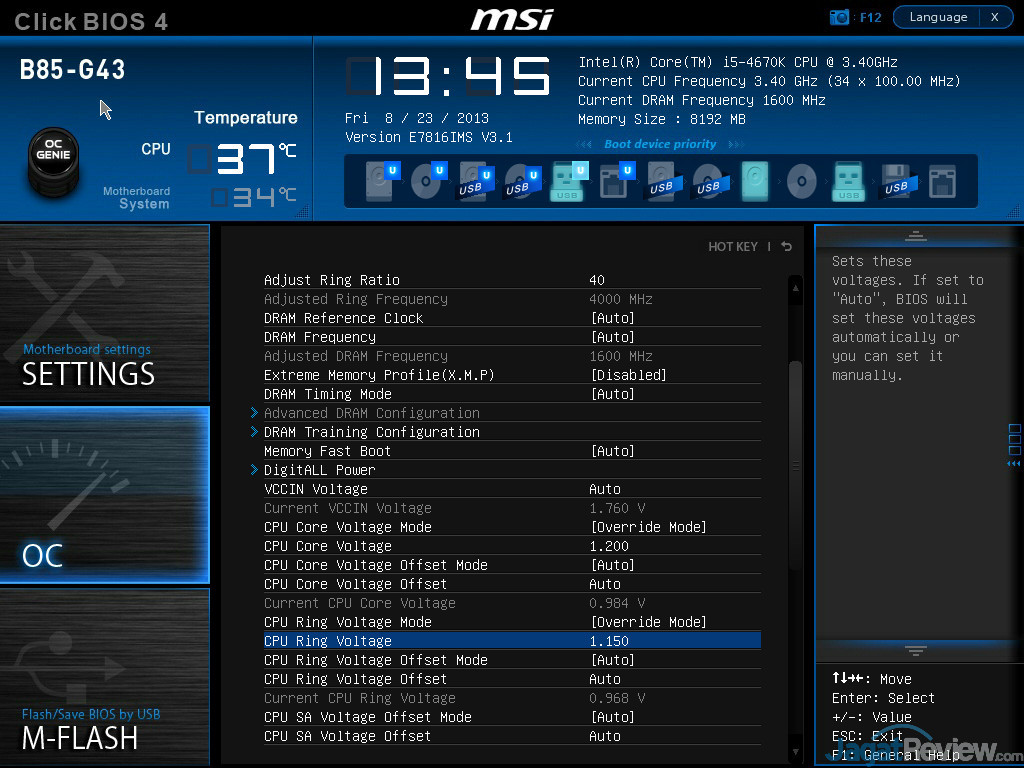

Ubah CPU Ring Voltage Mode ke ‘Override Mode’, dan set CPU Ring Voltage ke ‘1.150V’
*) Nilai CPU VCore ini berdasarkan CPU yang kami miliki, jika sistem Anda tidak stabil, Anda bisa mencoba VCore lebih besar seperti 1.25V atau 1.3V(max).

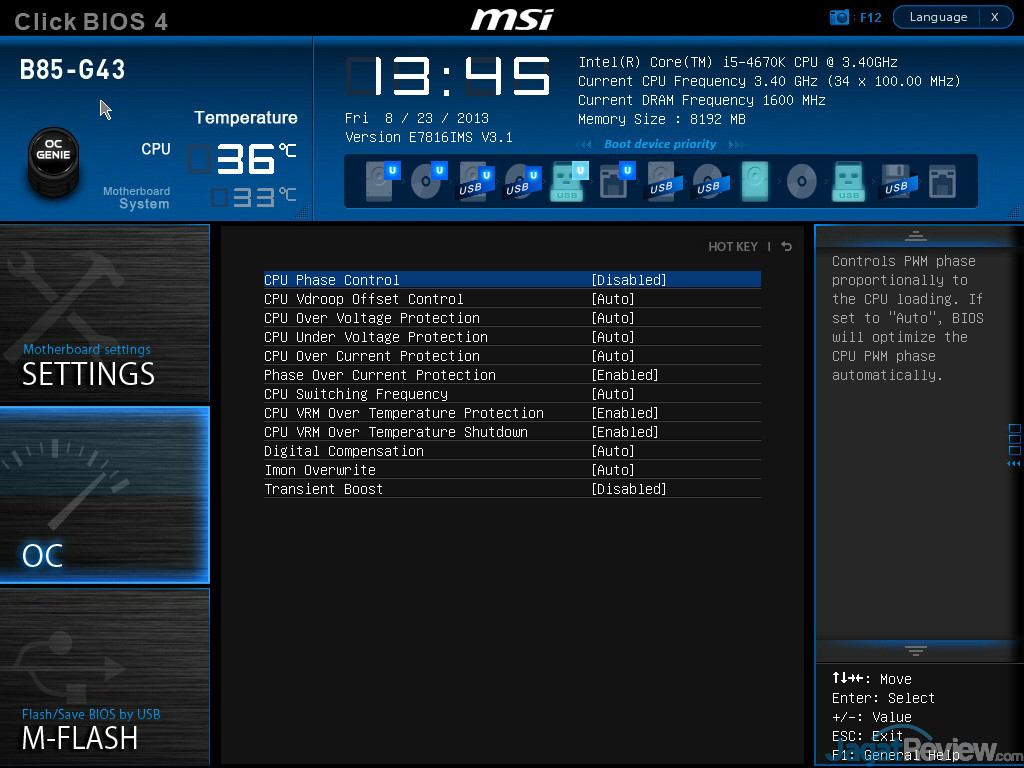

Masuk ke DigitALL Power, set ‘CPU Phase Control’ ke ‘Disabled’ untuk mematikan power saving lewat active phase switching.

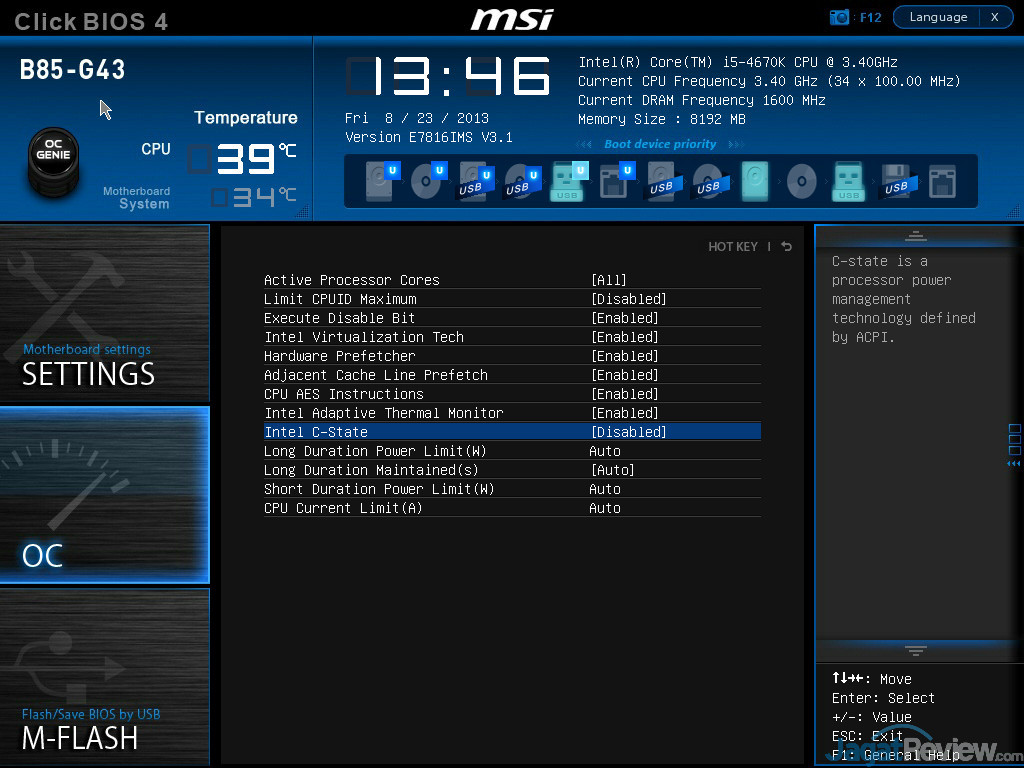

Masuk ke bagian ‘CPU Features’ , set ‘Intel C-State’ ke ‘Disabled’
