Review MSI Z97 MPOWER MAX AC: Siap untuk Overclock!

Overclocking

*pengujian oleh JagatOC Team: Dendy Putra ‘r0yal_flush‘, Richard Sutanto ‘slythz‘, dan Jesse Putra ‘bboyjezz‘*

Pada sebuah motherboard yang didesain dengan fokus untuk overclocking, nampaknya tidak akan lengkap jika kita tidak menguji potensi overclockingnya.Untuk melakukan pengujian overclocking, kami menggunakan beberapa hardware tambahan selain yang digunakan dalam testbed standar, misalnya saja:

Prosesor:

• Intel Core i7-4770K
• Core i7-4790K
• Pentium G3258 Anniversary

RAM:

• G.SKill Pi DDR3-2000C6 2x2GB
• G.Skill TridentX DDR3-2400C10 2x4GB
• G.Skill TridentX DDR3-2600C10 x4GB / DDR3-2666C10 2x4GB

Berikut ini serangkaian pengujian overclock yang kami lakukan:



Overclocking – Memory Preset

Kinerja memori yang optimal tentunya akan memberi skor benchmark yang optimal pula, karena itu kemampuan untuk melakukan overclocking memori yang baik adalah salah satu syarat mutlak motherboard untuk overclocking. Kami memulai pengujian overclocking kami dengan menjajal beberapa preset memori yang diberikan MSI.

Preset yang kami uji adalah

• PSC 2x2GB 2666 1.9V Mode 2
• Samsung 2x4GB 2666 1.85V
• Samsung 2x4GB 2800 2.2V

Berbekal memori yang memang memiliki IC sama dengan yang ada di preset, kami mencoba menjalankan preset ini dengan kecepatan CPU Core i7-4790K diset pada 5Ghz, dengan semua pendingin masih menggunakan aircooling biasa. Voltase DIMM yang kami gunakan sama dengan yang ada di preset, namun kami sedikit mengubah CPU SA Voltage ke 1.2V, CPU IO Analog Voltage ke 1.25V, lalu CPU IO Digital Voltage ke 1.3V untuk memberi sedikit kestabilan ekstra pada memory controller.

Benchmark yang kami jalankan pada pengujian memori ini adalah SuperPI 32M – sebuah benchmark single-threaded popular yang cukup ‘menyiksa’ memori.

*klik untuk memperbesar gambar*

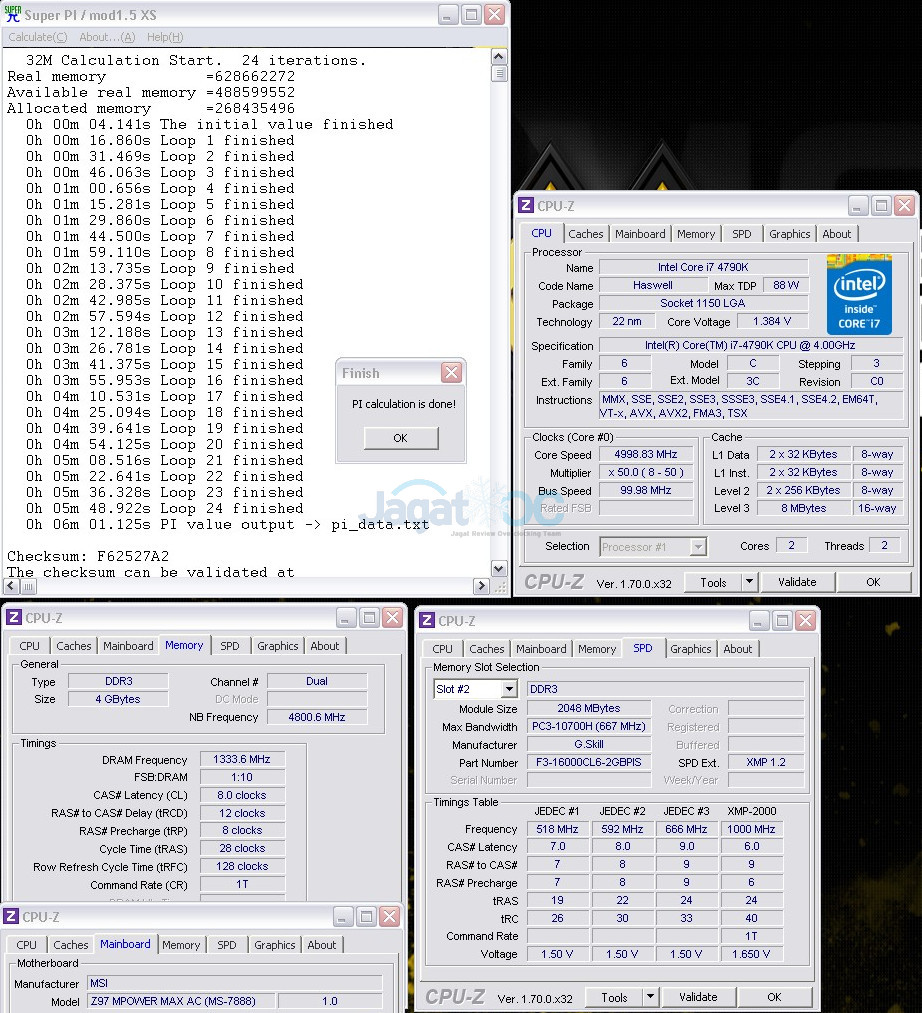

Preset PSC 2x2GB 2666 1.9V Mode 2 @ G.SKill Pi DDR3-2000C6 2x2GB

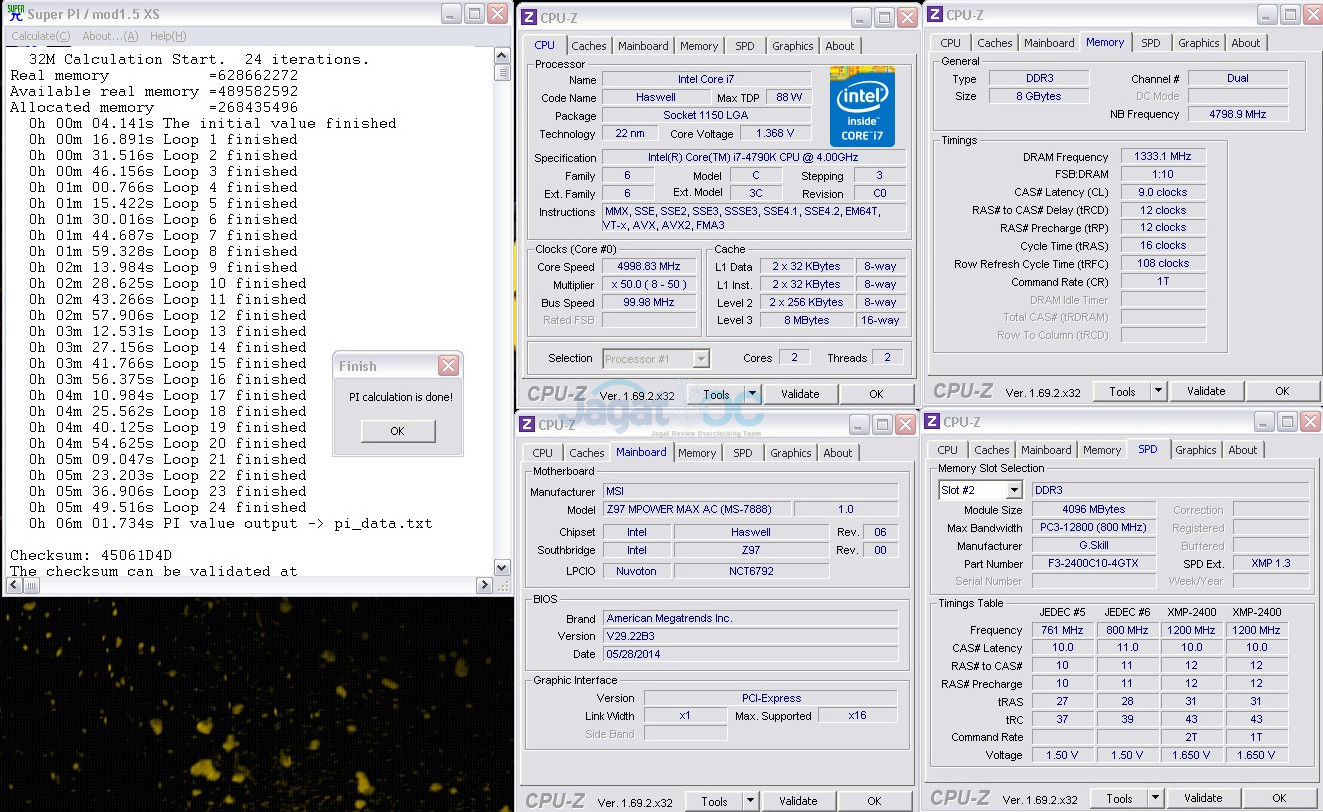

Preset Samsung 2x4GB 2666 1.85V @ G.Skill TridentX DDR3-2400C10

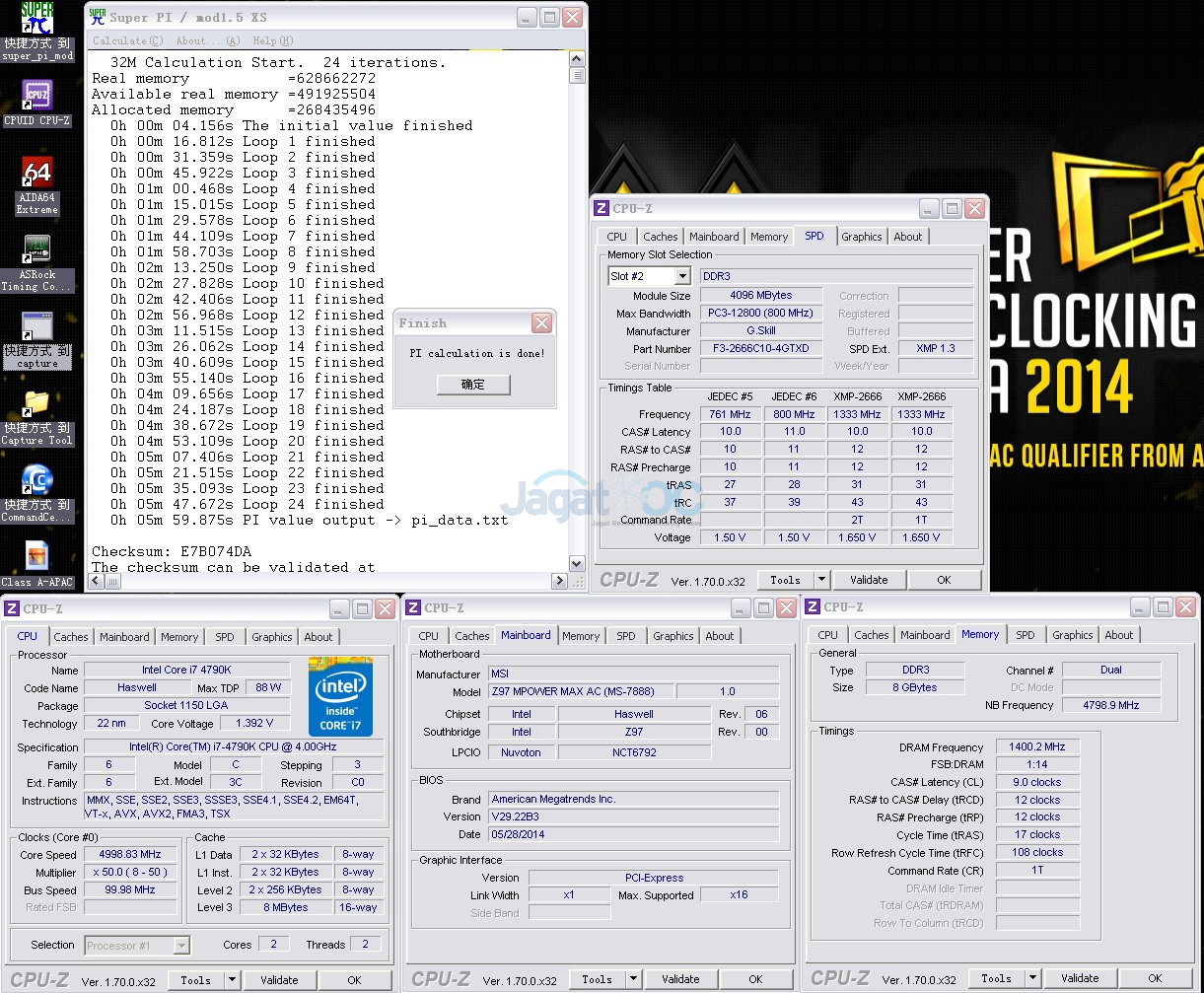

Preset Samsung 2x4GB 2800 2.2V @ G.Skill TridentX DDR3-2666C10



Dari ketiga preset memori, preset Samsung 2800-lah yang memberi hasil paling baik, namun dari beberapa memori yang kami uji di lab, agak jarang memori kit berbasis Samsung IC bisa berjalan stabil di preset 2800 ini. Kalau anda tidak yakin dengan kemampuan OC memori Samsung anda, disarankan untuk menguji preset Samsung 2666 terlebih dahulu karena kestabilannya lebih terjamin.

Sebagai catatan tambahan, memori dengan IC bertipe PSC masih bisa dijalankan dengan kecepatan tinggi latency ketat, namun kestabilan dalam benchmarknya kadang terganggu (tergantung dari overclockability RAM juga). Dari semua tipe chip memori yang kami jalankan pada Z97 MPOWER MAX AC, kami menyarankan penggunaan IC Samsung (HCH9 / HyK0) untuk pencapaian skor yang optimal.





Overclocking – BCLK

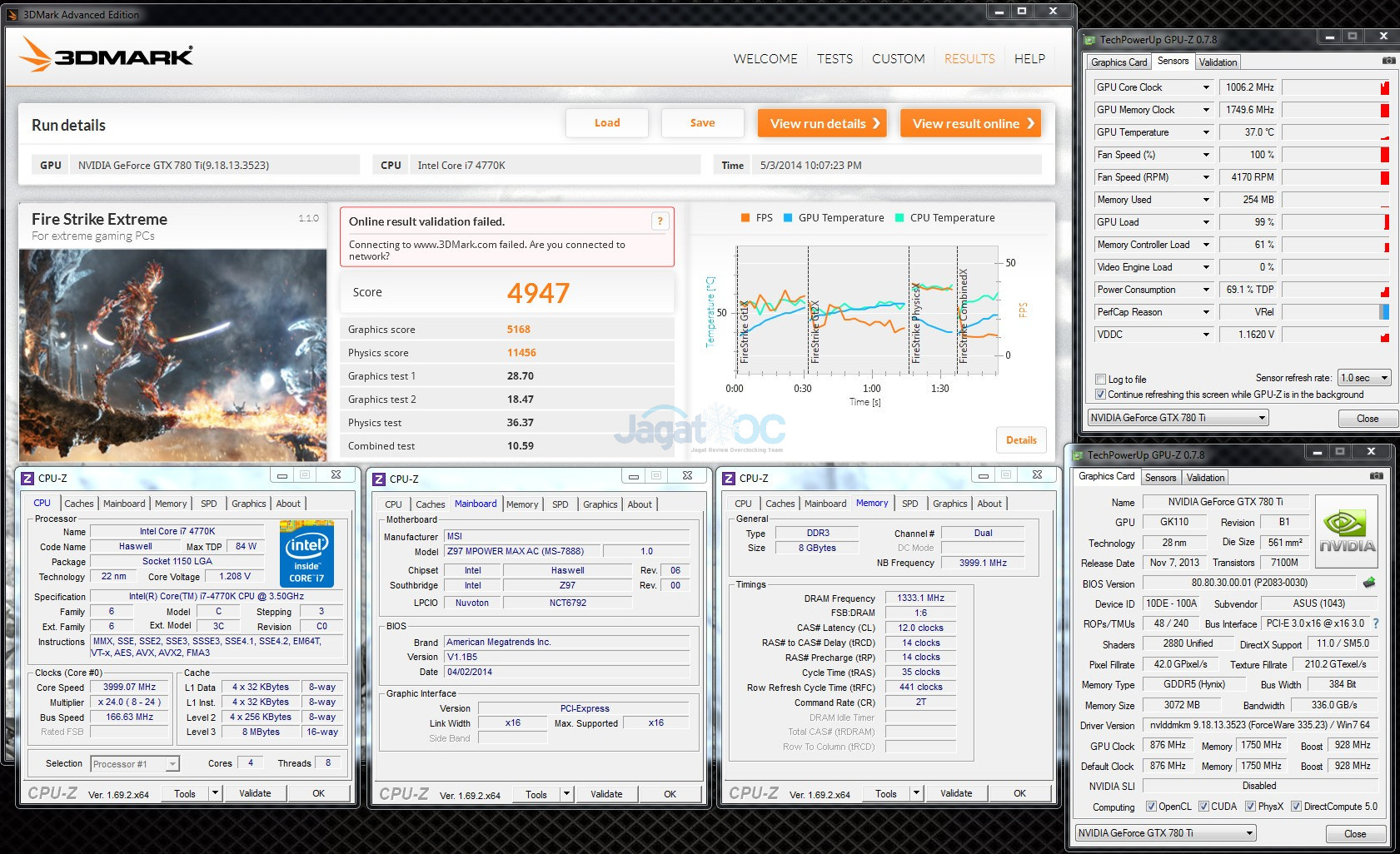

Dengan adanya tambahan chip ‘OC Engine’ pada Z97 MPOWER MAX AC, MSI mengklaim bahwa sekarang pencapaian BCLK yang tinggi(terutama saat bermain dengan BCLK Ratio 1.25x atau 1.66x) sudah lebih mudah dan stabil dijalankan. Kami bisa menjalankan sistem kami di BCLK 166 dengan hampir tidak ada setting tambahan lain, seperti yang bisa dilihat dibawah ini.

Mengingat Haswell seri-K diunlock multipliernya, pengubahan BCLK memang nampaknya kurang berguna bagi overclocking sehari-hari, namun demikian, faktor tuning BCLK yang luas akan memberi setting yang lebih fleksibel bagi overclockernya.



Extreme Overclocking – Persiapan

Sejauh ini, MSI Z97 MPOWER MAX AC nampaknya tidak mengalami masalah berarti dalam pengujian overclocking. Mari kita lihat apakah motherboard tersebut bisa menangani extreme overclocking yang dilakukan dengan pendingin ekstrim: Liquid Nitrogen(LN2)!
