Review Zalman Reserator 3 Max: Watercooling dengan Radiator Unik

Pemasangan di Intel LGA 1150



Untuk pemasangan unit pendingin ini ke platform Intel LGA1150, pertama-tama masukan baut mounting ke lubang-lubang yang sesuai dengan spesifikasi soket LGA 1150 pada backplate. Informasi terkait lubang-lubang yang ada dapat dilihat di buku manual.

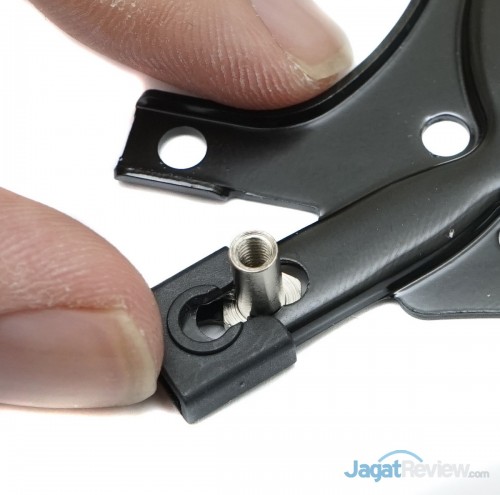

Selanjutnya, pasang pengunci agar baut mounting ini tidak dapat lepas dari backplate.

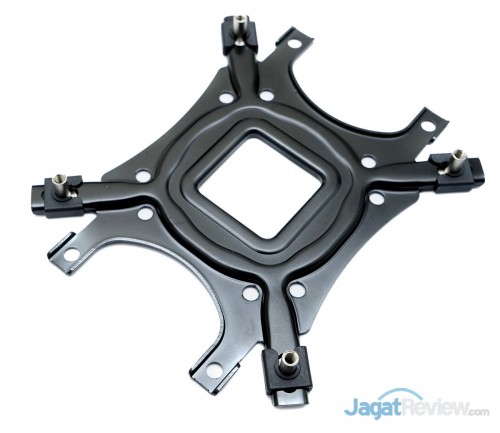

Baut mounting yang sudah terpasang dan terkunci dengan rapi pada backplate yang akan digunakan untuk mengunci waterblock pada sistem Intel LGA 1150.

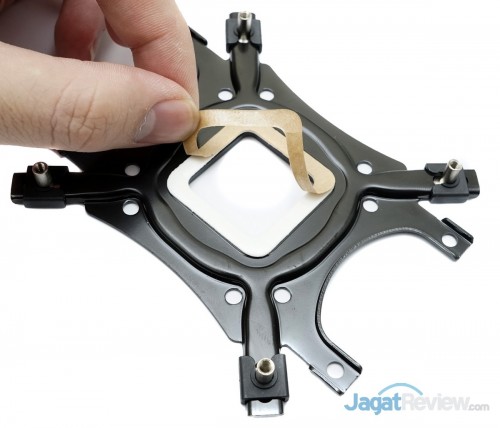

Pasang double tape pada backplate. Double-tape ini akan membuat backplate melekat kuat dengan motherboard, sehingga backplate tidak terlepas dari motherboard pada saat motherboard dibolak-balik ataupun dalam kondisi berdiri vertikal di dalam casing sebelum waterblock dipasang.

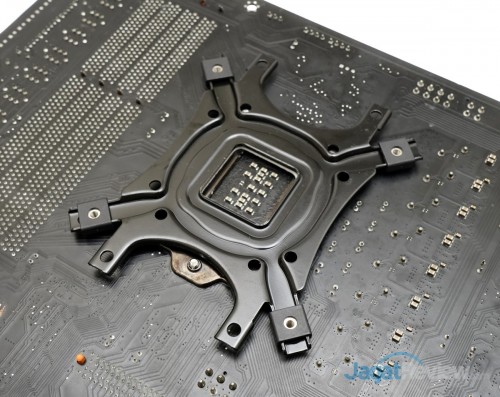

Selanjutnya, letakan backplate pada motherboard yang digunakan.

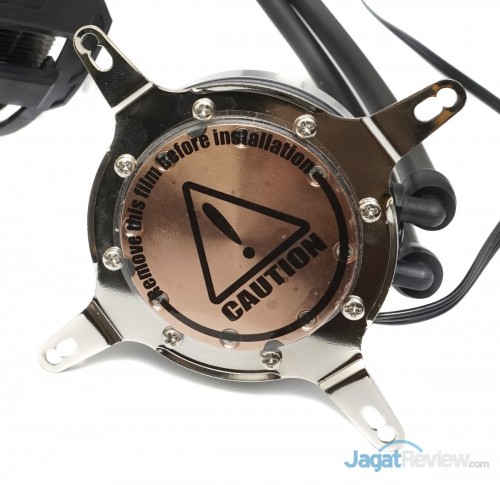

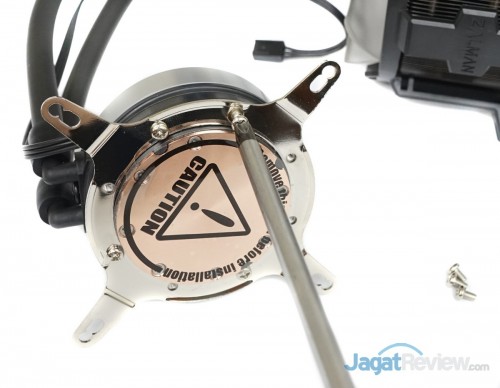

Pasang mounting bracket Intel ke waterblock Reserator 3 Max, kemudian kunci dengan menggunakan baut yang telah tersedia di paket penjualan.

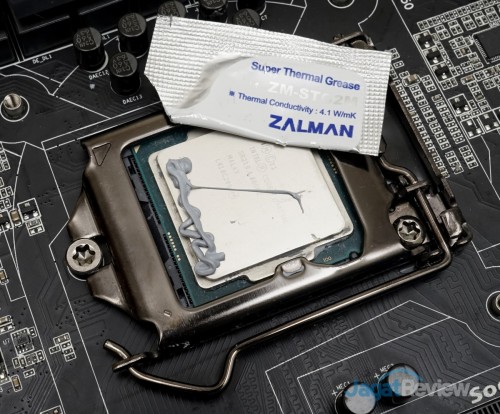

Karena Zalman menyertakan thermal paste di paket penjualan Reserator 3 Max, kami menggunakan thermal paste tersebut untuk pengujian kali ini.

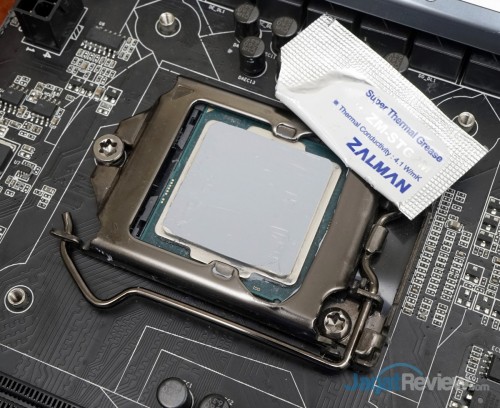

Kami mengoleskan thermal paste dan meratakannya ke permukaan prosesor untuk memastikan kontak yang baik antara permukaan IHS prosesor dengan dasar waterblock.

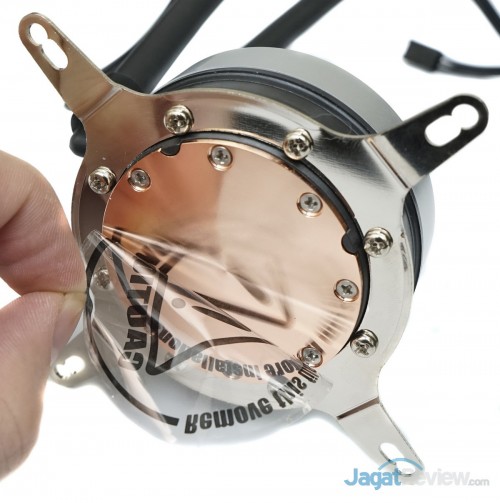

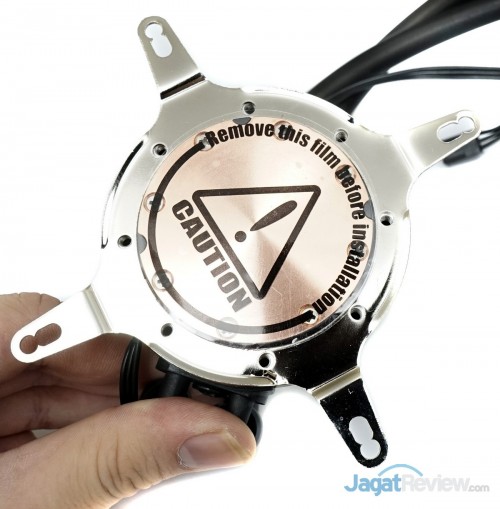

Satu hal yang tidak boleh Anda lupakan sebelum memasang waterblock ke sistem adalah melepas plastik pelindung yang ada pada bagian dasar waterblock. Terlihat jelas bahwa bagian dasar waterblock Zalman Reserator 3 Max ini menggunakan base berbahan tembaga dengan permukaan flat, tanpa menggunakan mirror finish

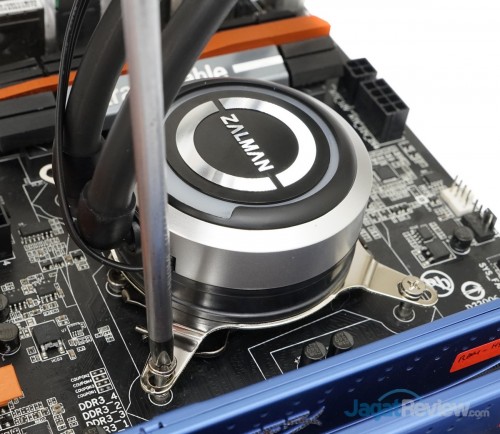

Untuk memasang waterblock ke sistem, posisikan kaki bracket ke lubang baut mounting yang ada. Kemudian, kunci bracket dengan menggunakan baut yang tersedia.

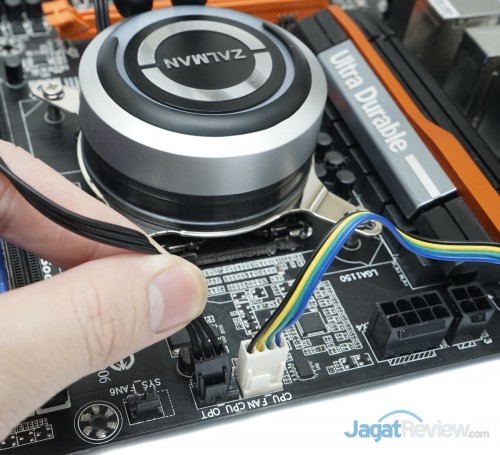

Setelah membereskan pemasangan waterblock, jangan lupa untuk memasang kabel power dari waterblock untuk pompa dan kabel untuk kipas. Agar pompa dapat berkerja dengan baik, disarankan untuk menggunakan konektor 3-pin motherboard yang tidak dilengkapi dengan fitur PWM atau bisa saja menggunakan konektor 4-pin yang memiliki fitur PWM yang sudah diatur untuk berkerja dengan konfigurasi maksimum.

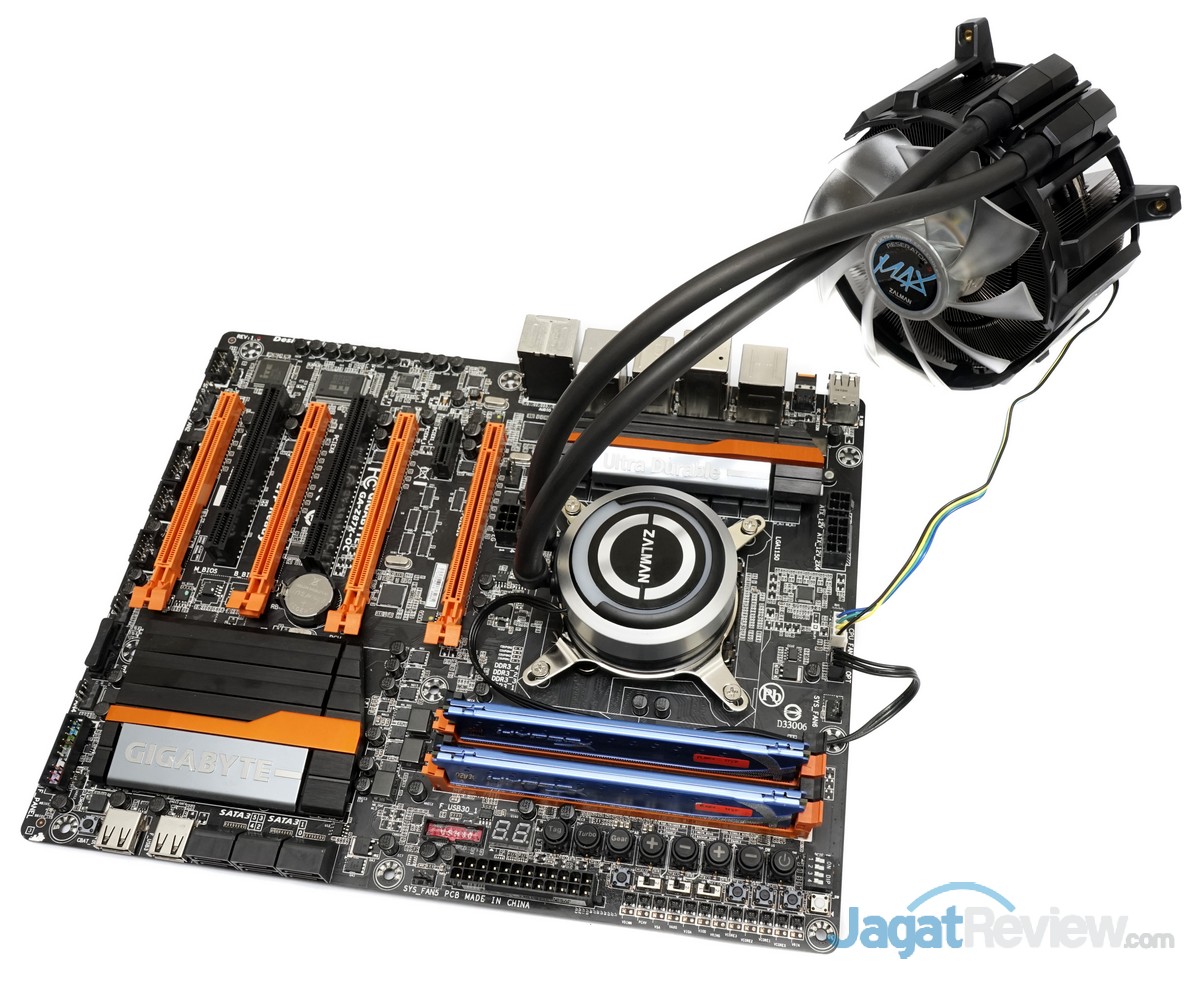

Watercooling Zalman Reserator 3 Max yang sudah dirakit dengan baik pada motherboard.

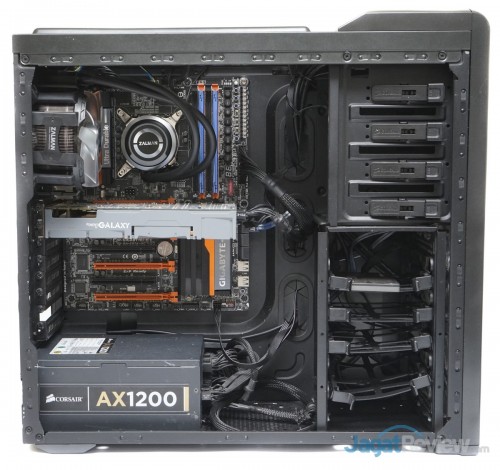

Terakhir, kami memasang sistem yang telah dirakit ke dalam casing dan memasang radiator Zalman Reserator 3 Max pada bagian belakang casing.
