Mengenal Konektor Display di VGA Card

HDMI (High Definition Multimedia Interface)

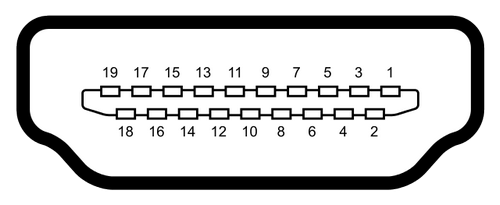

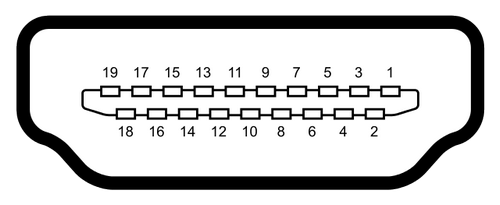

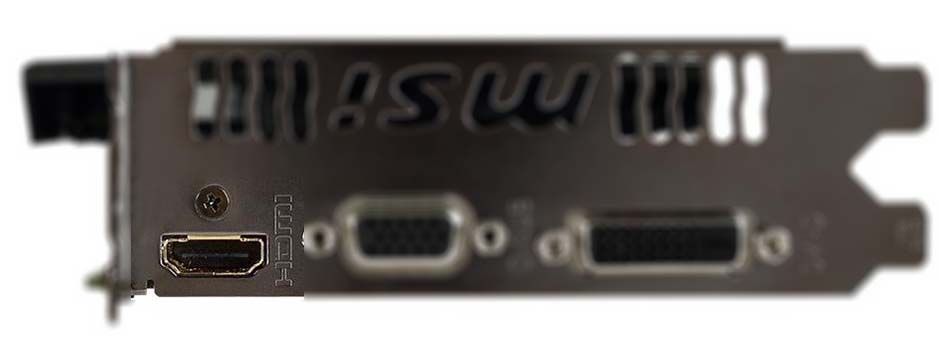

HDMI adalah salah satu dari dua konektor modern yang umum digunakan saat ini dan bisa dijumpai di graphics card mulai dari kelas entry-level hingga high-end. Sesuai dengan namanya, konektor yang satu ini bisa mentransmisikan tidak hanya data video saja, tetapi juga data audio (multimedia). Konektor HDMI menggunakan sinyal digital dan telah mendukung hot-plug.

Terdapat 2 standar HDMI yang umum dijumpai di graphics card keluaran terbaru, yaitu HDMI 1.4a dan HDMI 2.0. Keduanya memiliki spesifikasi yang berbeda, tentunya dengan HDMI 2.0 mengusung spesifikasi lebih tinggi dan mendukung resolusi maksimal yang berbeda. HDMI 1.4a mendukung resolusi hingga 3840 x 2160 di 30 Hz dan 1920 x 1080 di 120 Hz, sementara HDMI 2.0 mendukung resolusi hingga 3840 x 2160 di 60 Hz dan resolusi dengan aspek rasio 21:9.

Karena mengusung sinyal digital, berbagai fitur seperti tampilan 3D, G-Sync/Free Sync, serta AMD VSR/NVIDIA DSR bisa dimanfaatkan ketika konektor ini digunakan. HDMI sendiri juga mendukung beberapa standar CEC (Consumer Electronic Control) yang bisa dimanfaatkan untuk beberapa hal ketika digunakan di perangkat consumer electronic. Selain itu, beberapa pin “kosong” di konektor ini juga bisa dimanfaatkan untuk beberapa fitur lain, seperti Audio Return Channel dan HDMI Ethernet Channel. Namun, fitur-fitur itu umumnya tidak dimanfaatkan di VGA card.

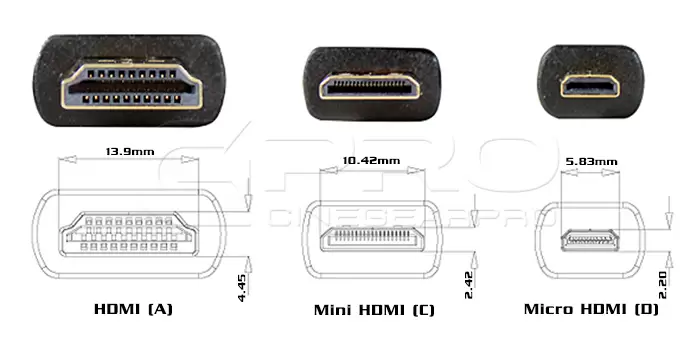

HDMI memiliki 5 bentuk konektor dengan 3 bentuk yang umum digunakan, yaitu Type A (HDMI standar), Type C (Mini HDMI), dan Type D (Micro HDMI). Konektor Type A dan Type C umum dijumpai di graphics card masa kini. Sementara Type D lebih banyak dijumpai di perangkat smartphone dan tablet.

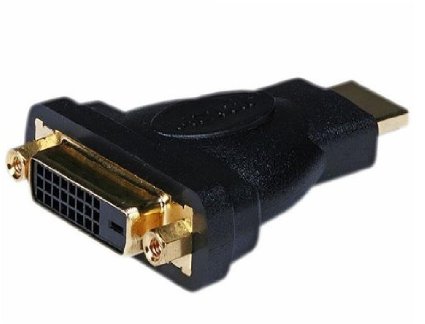

Konektor HDMI memiliki kesamaan sinyal dengan DVI-D Single-Link, oleh karena itu, HDMI dapat dikonversi ke DVI-D Single-Link dengan menggunakan adapter pasif. Sementara untuk konektor VGA, HDMI harus menggunakan adapter dengan chip digital-to-analog converter (DAC) karena perbedaan sinyal di antara keduanya.

Kabel HDMI sendiri terbaru menjadi dua standar, yaitu Category 1 (Standard) dan Category 2 (High-Speed). Transmisi konten resolusi tinggi umumnya harus disertai dengan penggunaan kabel Category 2 (1920 x 1080 di 60 Hz/120 Hz, 3840 x 2160 di 60 Hz). Sedangkan untuk panjang kabel, secara umum kabel HDMI bisa mencapai panjang 15 meter dengan bahan berkualitas tinggi. Namun, pada umumnya, kabel HDMI untuk transmisi resolusi tinggi memiliki panjang di bawah 5 meter.
