Mengenal Konektor Display di VGA Card

DVI (Digital Visual Interface)

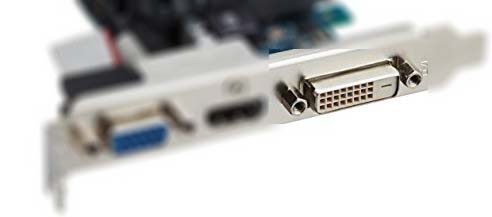

Konektor tertua kedua yang masih ada di VGA card modern adalah DVI. DVI mulai digunakan sejak tahun 1999 dan kini dapat ditemui di berbagai VGA card, baik kelas entry-level hingga high-end. Konektor yang satu ini memiliki standar sinyal ganda, yaitu digital dan analog. Terdapat beberapa varian berbeda untuk DVI, yaitu DVI-I (sinyal digital & analog), DVI-D (sinyal digital saja), dan DVI-A (sinyal analog saja). Untuk DVI-I dan DVI-D, keduanya memiliki mode digital single link dan dual link.

Berikut ini gambar yang bisa menunjukkan perbedaan konektor dari beberapa tipe DVI yang disebutkan di atas:

[toggles class=”yourcustomclass”]

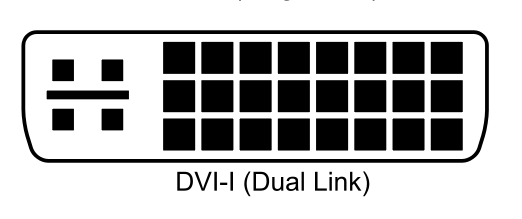

[toggle title=”DVI-I Dual-Link” class=”in”]

[/toggle]

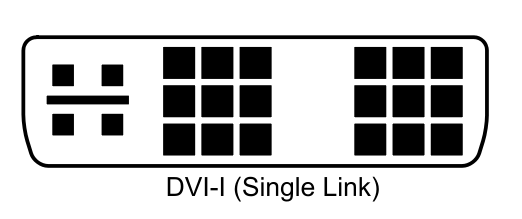

[toggle title=”DVI-I Single-Link”]

[/toggle]

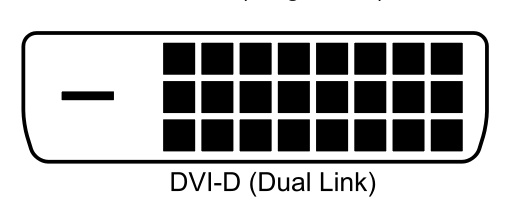

[toggle title=”DVI-D Dual-Link”]

[/toggle]

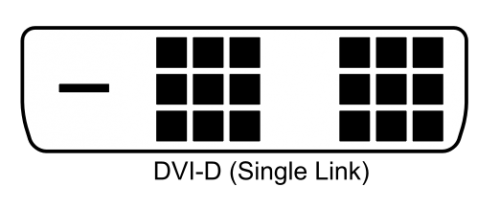

[toggle title=”DVI-D Single-Link”]

[/toggle]

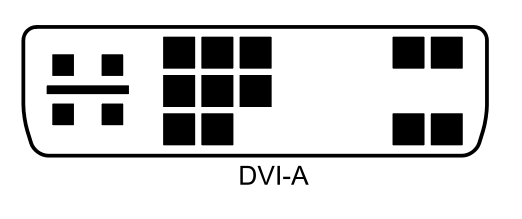

[toggle title=”DVI-A”]

[/toggle]
[/toggles]

Resolusi maksimal yang didukung oleh DVI akan berbeda tergantung dari sinyal apa yang digunakan dan untuk digital apakah yang digunakan single-link atau dual-link. Untuk single-link, resolusi maksimal yang didukung adalah 1920 x 1200 di 60 Hz. Sedangkan untuk dual-link, resolusi maksimal yang didukung adalah 2560 x 1600 di 60 Hz atau 1920 x 1200 di 120 Hz. Sementara untuk analog, resolusi maksimal yang didukung adalah 1920 x 1200 di 60 Hz.

DVI-I dan DVI-D menggunakan sinyal digital, sehingga bisa mengakomodasi berbagai fitur yang membutuhkan sinyal digital ke monitor, termasuk tampilan 3D, G-Sync/Free Sync bila monitor mendukungnya, serta AMD VSR/NVIDIA DSR.

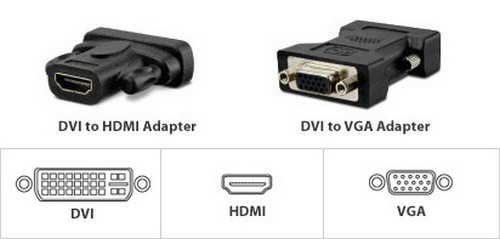

Karena mendukung sinyal analog dan digital, konektor DVI bisa dihubungkan dengan mudah ke kabel VGA atau HDMI dengan menggunakan adapter. Adapter tersebut umumnya memiliki harga yang tidak terlalu tinggi karena merupakan adapter pasif. Hal itu dimungkinkan karena pin-pin di konektor DVI memang sudah sesuai dengan standar dari konektor VGA dan HDMI.

Sementara untuk jarak maksimal, kabel DVI single-link akan sanggup menghantarkan sinyal digital hingga jarak 15 meter untuk resolusi 1920 x 1080 atau 1920 x 1200. Untuk resolusi yang lebih tinggi, dibutuhkan kabel DVI dual-link dan jarak maksimalnya menurun menjadi 5 meter saja. Konektor DVI ini telah secara resmi mendukung hot-plug, sehingga bisa dicabut dari komputer tanpa perlu mematikan komputer terlebih dahulu.
