Persiapan

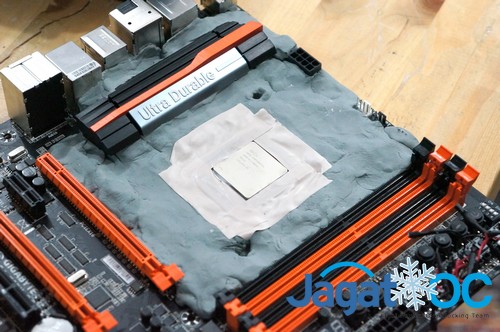

Seperti selayaknya semua uji extreme overclocking, kami akan ‘melindungi’ motherboard ini dari kondensasi akibat pendinginan ekstrim, dengan cara melapisi permukaan motherboard di sekitar soket CPU dengan art eraser.

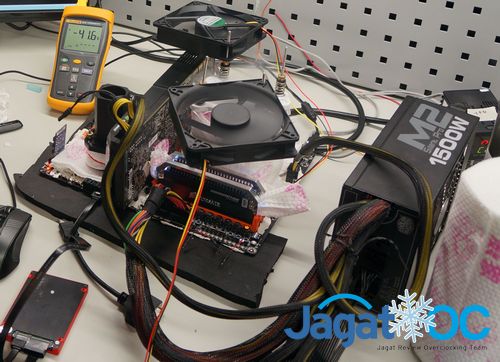

Spesifikasi Testbed

Di pengujian ini kami menggunakan spesifikasi :

CPU : Core i7-4770K Engineering Sample (QE6S Stepping)
Motherboard : Gigabyte GA-Z87X-OC (B9 Beta BIOS)
RAM : Corsair Dominator Platinum 2666C10, 2x 4GB
VGA : Gigabyte GTX 580
SSD : Corsair ForceGT 120GB
PSU : CoolerMaster SilentPro M2 1500W
CPU Cooling : kingpincooling Venom LN2 Container

Tes 1 – SuperPI 32m

Pengujian pertama kami cukup sederhana, yakni melihat pencapaian tertinggi dalam benchmark single-threaded popular bagi overclockers : SuperPi 32M.

Setelah berkutat sekitar 2 jam-an dengan sistem ini, kami menemukan setting BIOS optimalnya, yakni

CPU Bclk : 125Mhz (BCLK Ratio 1.25x, PEG/DMI Clock 100Mhz)
CPU ratio : 50x (final CPU Frequency : 6.25Ghz)
Ring Ratio : 39x (final Ring Frequency : 4875Mhz)
DRAM Ratio : DDR3-2200 (Final DRAM Frequency : 2750Mhz)
DRAM Timings : 10-12-12-28 1T (CAS – TRCD – TRP – TRAS – CMD Rate)
CPU VRIN(VCCIN) : 2.411 V
CPU VCore : 1.9V
CPU Ring Voltage : 1.4V
CPU SA Voltage : +0.2 V (real 1.05 V)
CPU IOA Voltage : +0.2V ( real 1.2V)
CPU IOD Voltage : +0.2V (real 1.2V)
PCH Voltage : 1.25V
DRAM Voltage : 1.85V

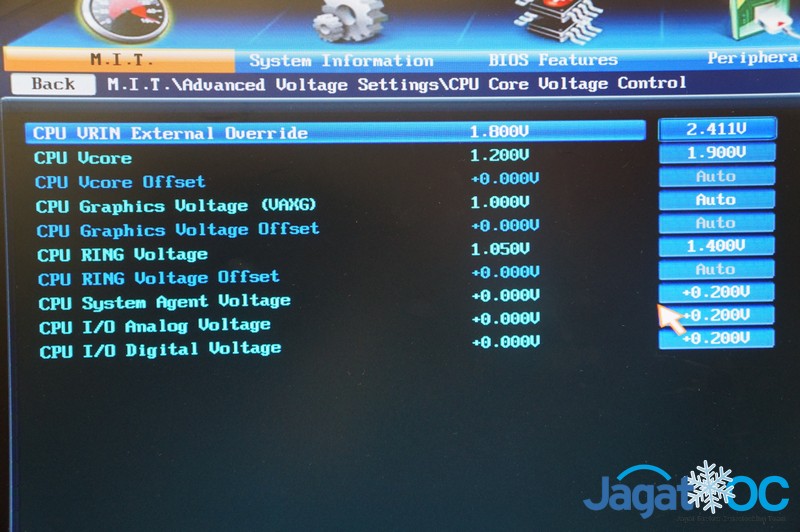

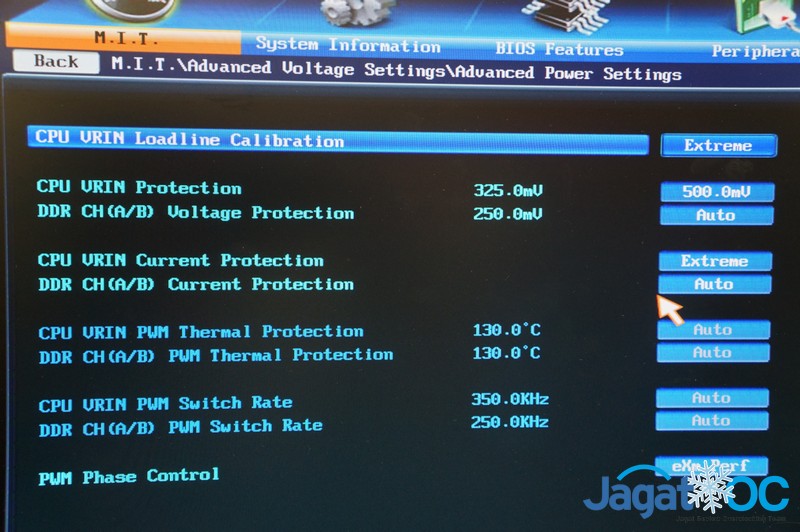

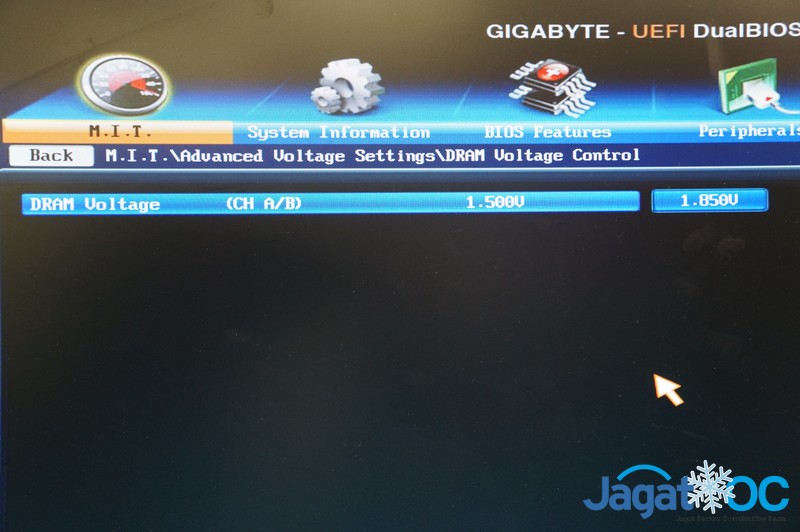

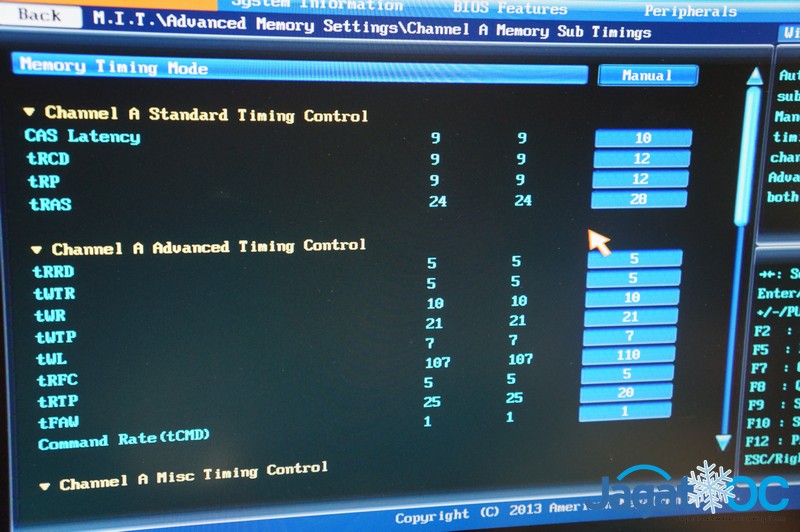

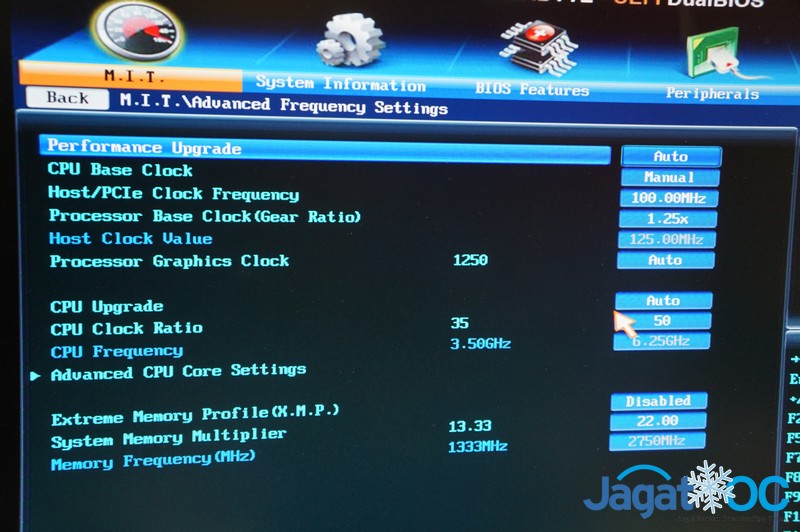

Untuk lengkapnya, anda bisa melihat screenshot BIOS dibawah ini(kami menggunakan mode BIOS yang lama, bukan tampilan UEFI yang baru):

*klik untuk memperbesar*

Final Result : SuperPI 32M @ 6.37Ghz

Dengan setting diatas, kami berhasil melakukan boot ke OS, lalu meningkatkan 1(satu) mutiplier lagi melalui tombol OC Touch ke 51x untuk mendapatkan clock CPU Termaksimal kami yakni 6.37Ghz dengan hanya 2(dua) Core dan 2(dua) Thread aktif untuk menjaga kestabilan. Dengan clock ini kami mendapat hasil benchmark SuperPI 32M sebesar 4 menit dan 57.234 detik.

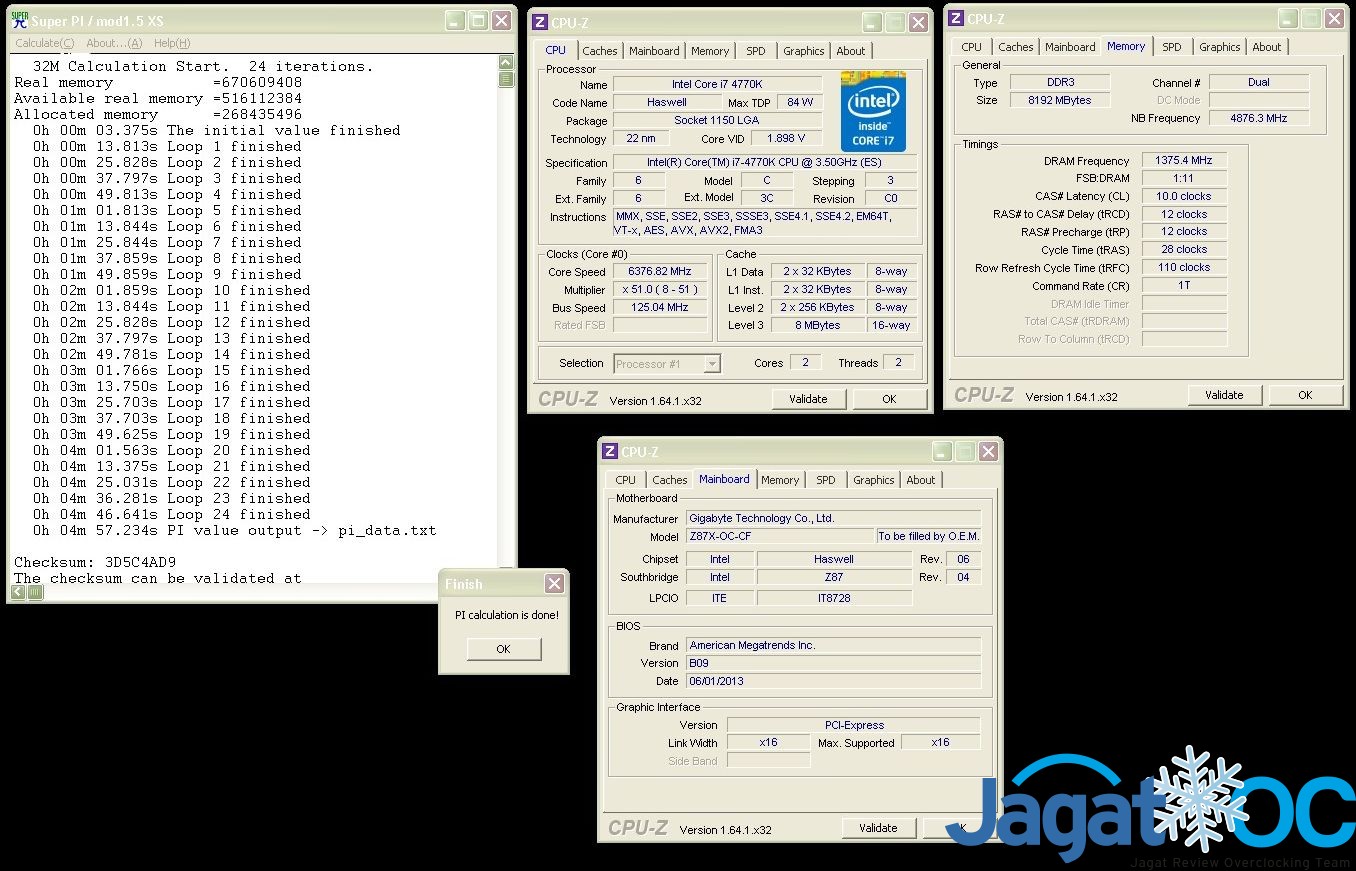

Untuk hasil lebih jelasnya anda bisa melihat screenshot dibawah ini:

*klik untuk memperbesar*
